Categoria
Centro di lavoro
Tipo
orizzontale
Marca

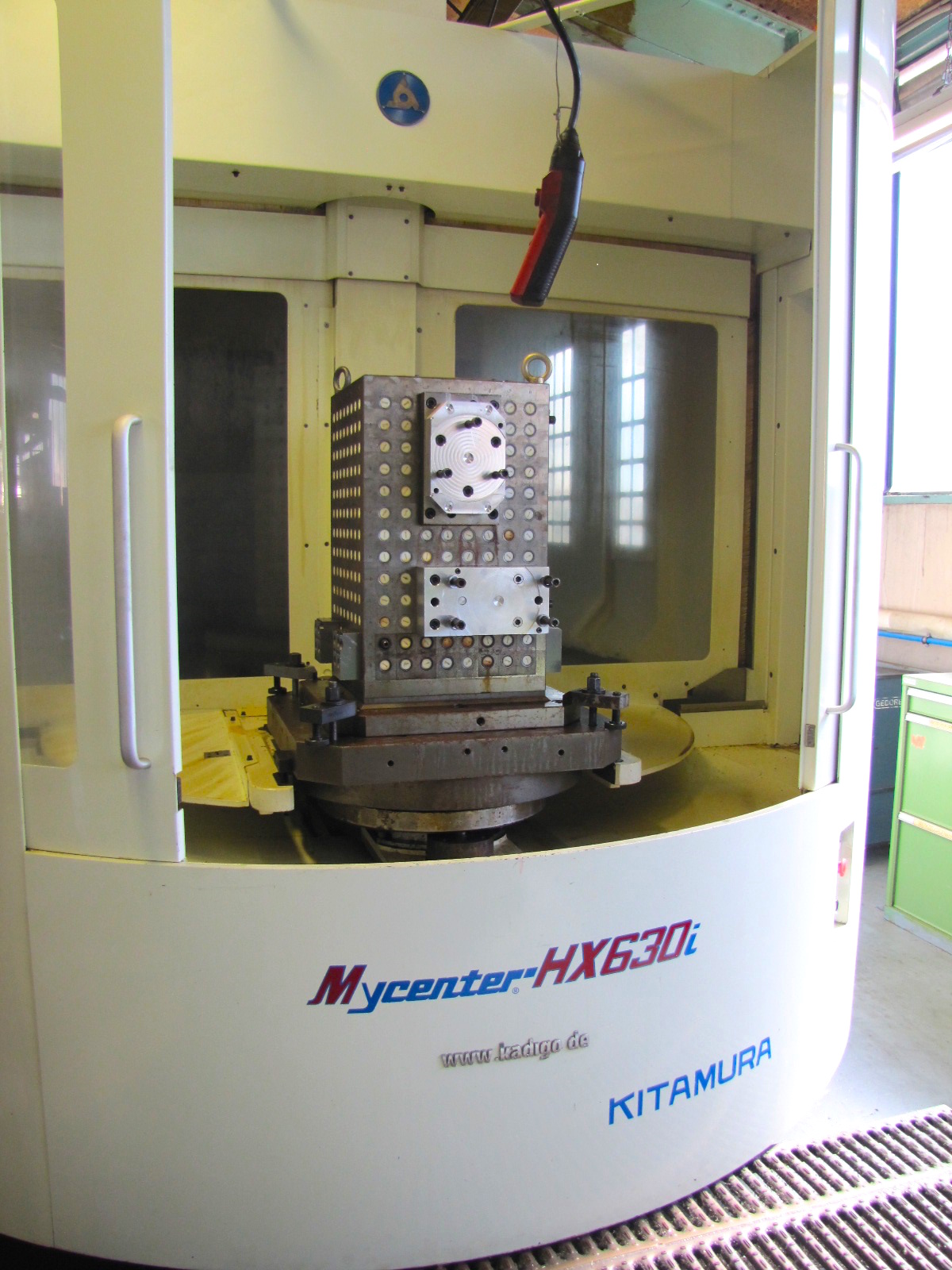

Modello
HX630i
Capacità
ø1000x1100 mmø39,37x43,31 in
Anno di costruzione
2007

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1050 mm41,34 in
Verticale (Z)
820 mm32,28 in
Trasversale (Y)
800 mm31,50 in
Tavola (B)
0,001 °
Dimensioni pezzo max
ø1000x1100 mmø39,37x43,31 in
Sostentamento assi
guide piane / turcite
Note
doppie viti raffreddate e doppi motori su tutti gli assi

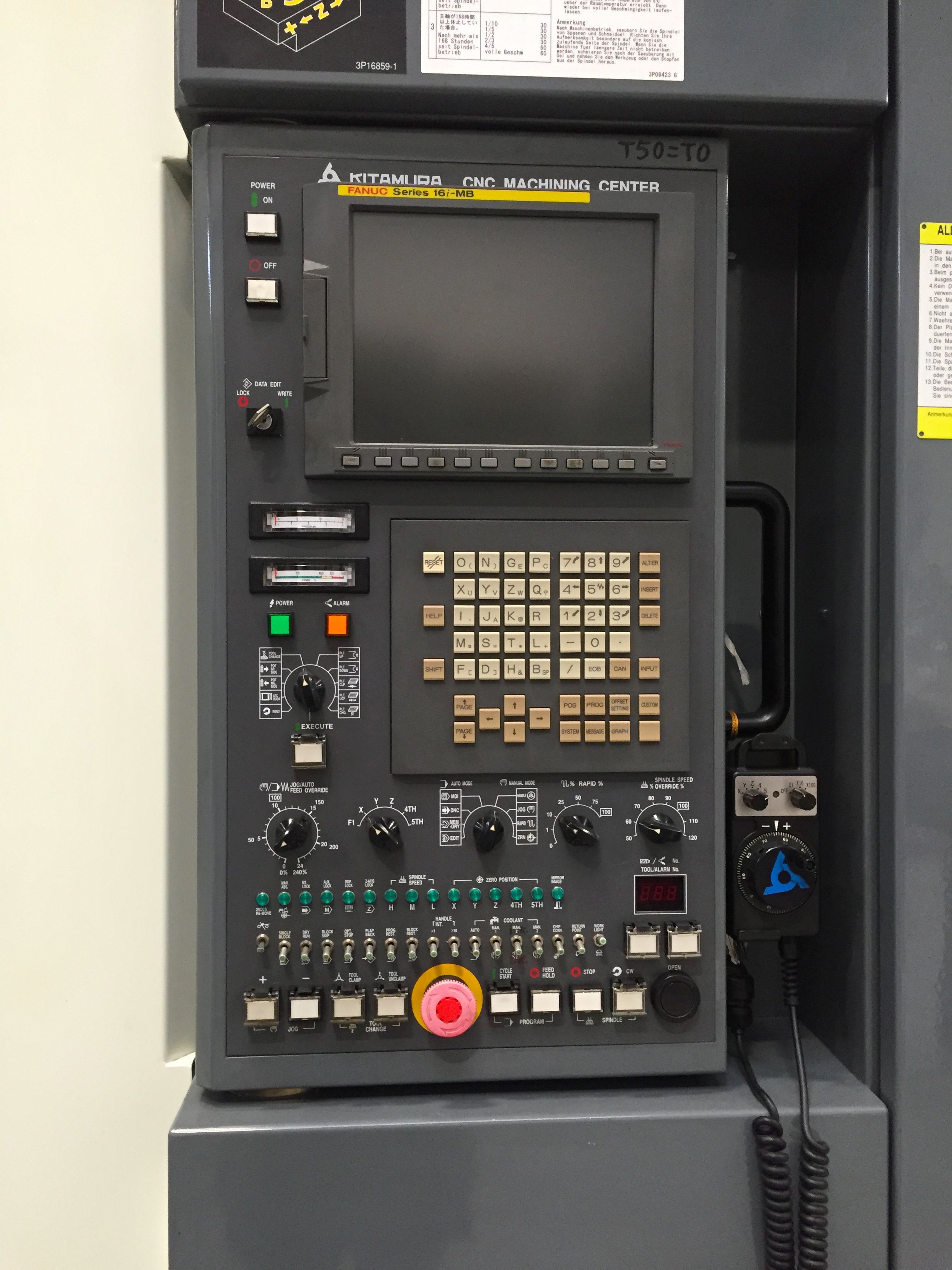

CNC
CNC
FANUC 16i-MB

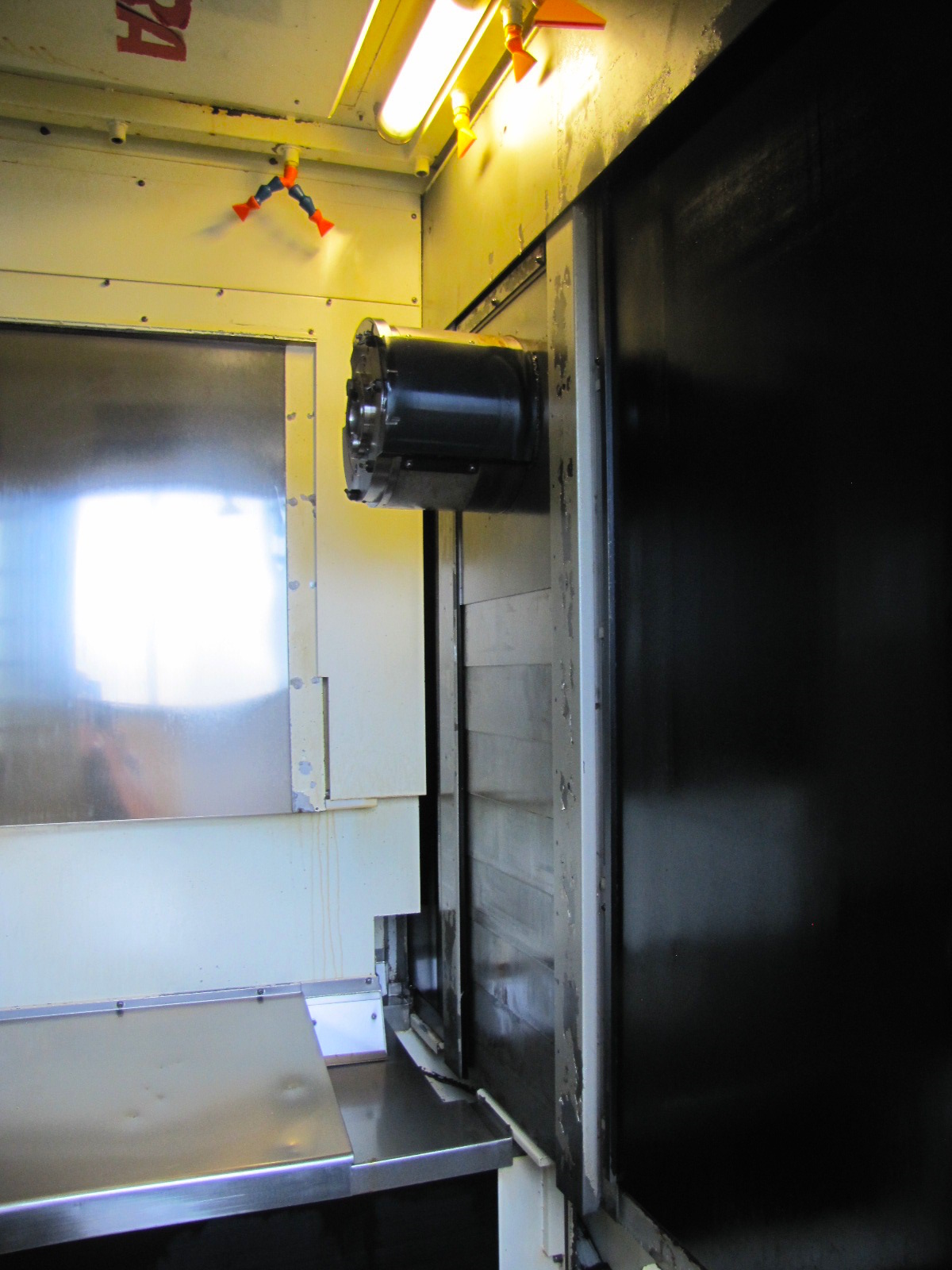

MANDRINO
Potenza mandrino
26 Kw
Cambio gamma
2 gamme meccaniche
Velocità rotazione
35-12000 Rpm
Coppia
380 Nm
Cono
ISO50
Trasmissione mandrino
Gear Drive
Refrigerante interno
40 Bar
AVANZAMENTI
Rapido X
50 m/min1.968,50 ipm
Rapido Y
50 m/min1.968,50 ipm
Rapido Z
50 m/min1.968,50 ipm
Rapido B
25 Rpm
X
50 m/min1.968,50 ipm
Y
50 m/min1.968,50 ipm
Z
50 m/min1.968,50 ipm

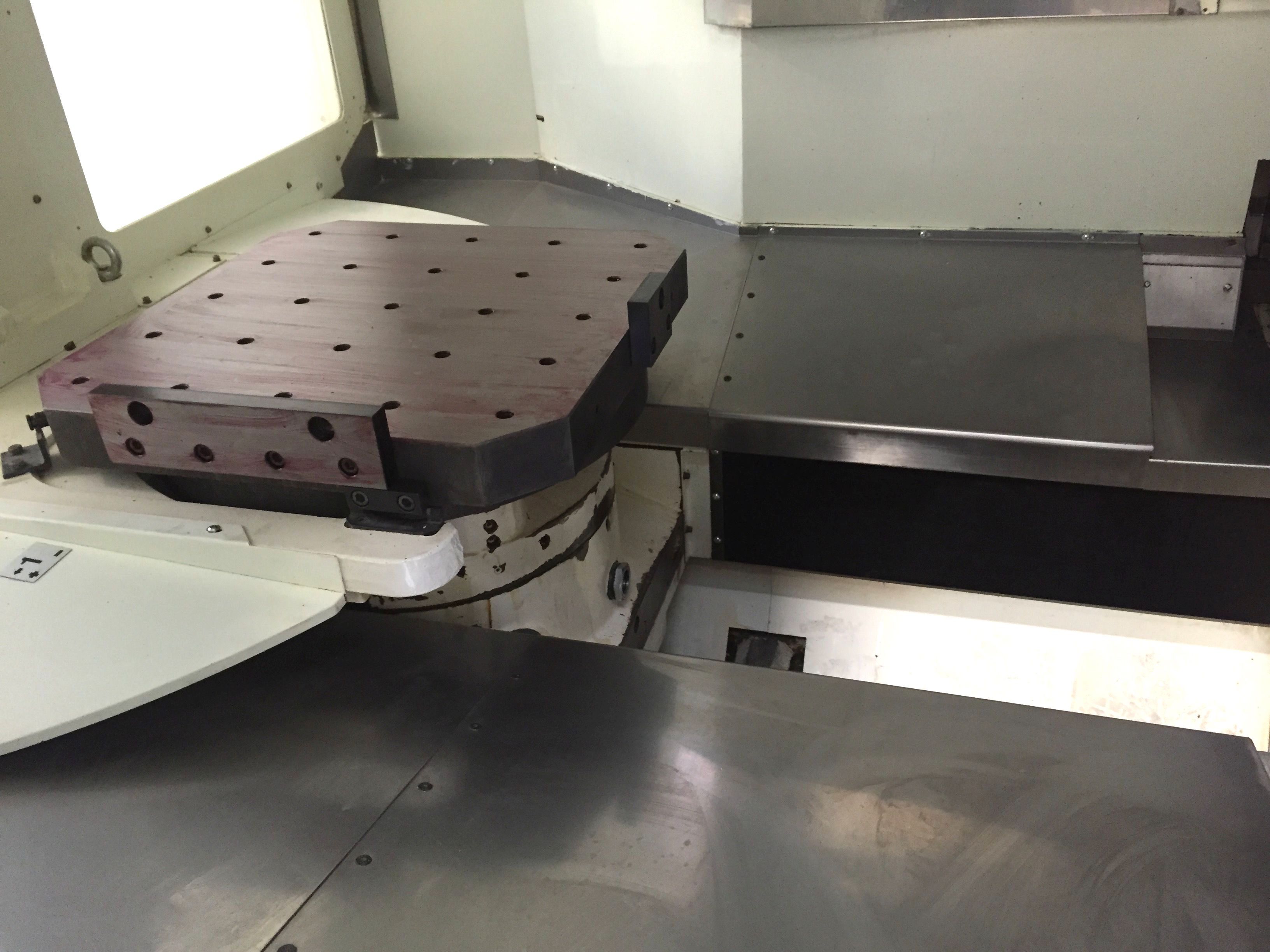

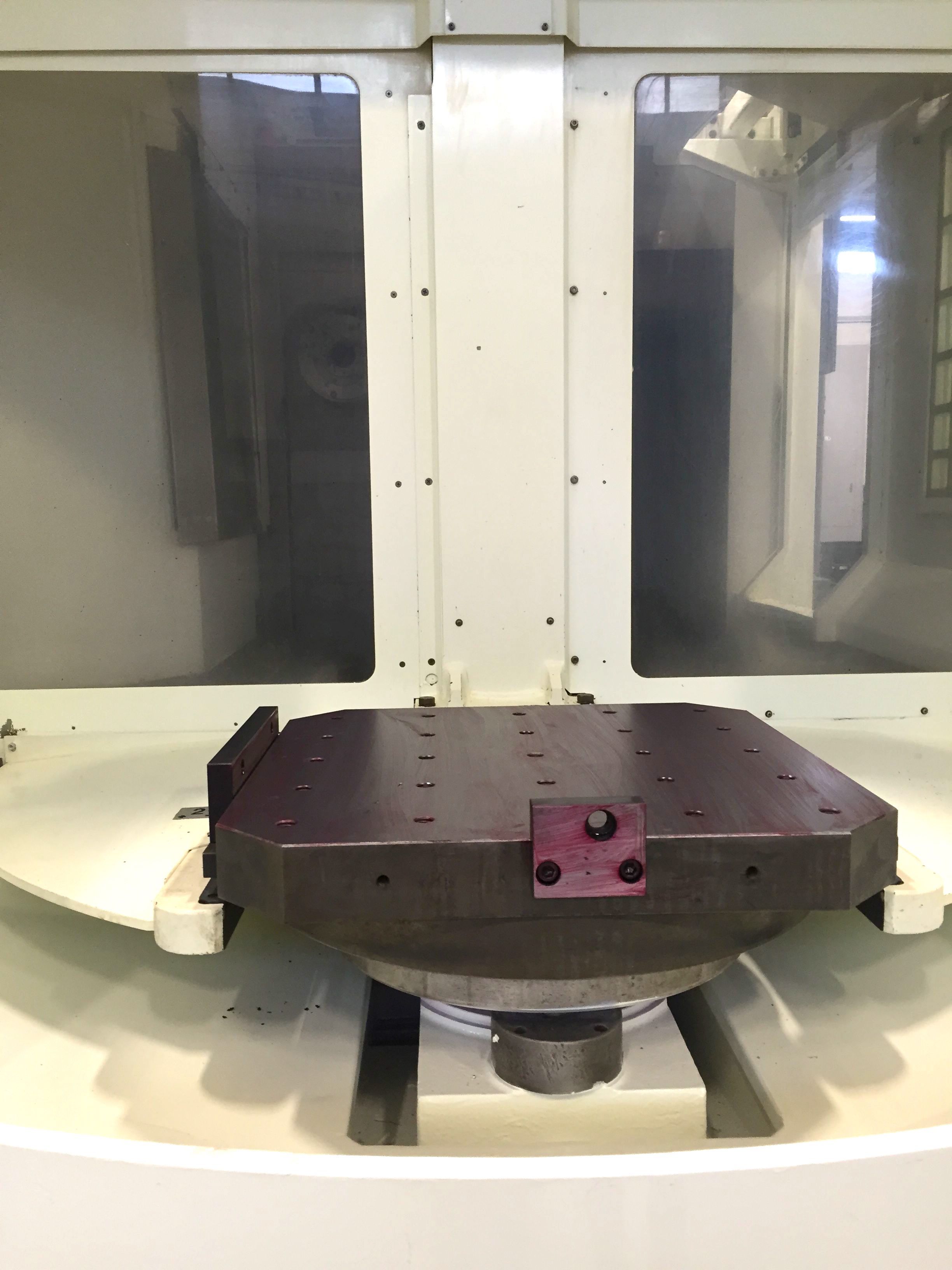

TAVOLA
Dimensione (LxWxH)
630x630 mm24,80x24,80 in
Portata
1200 Kg
Risoluzione (asse B)
0,001 °
SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Stazioni di carico
1
Superficie pallet
630 mm24,80 in
Tempo cambio pallet
6 sec

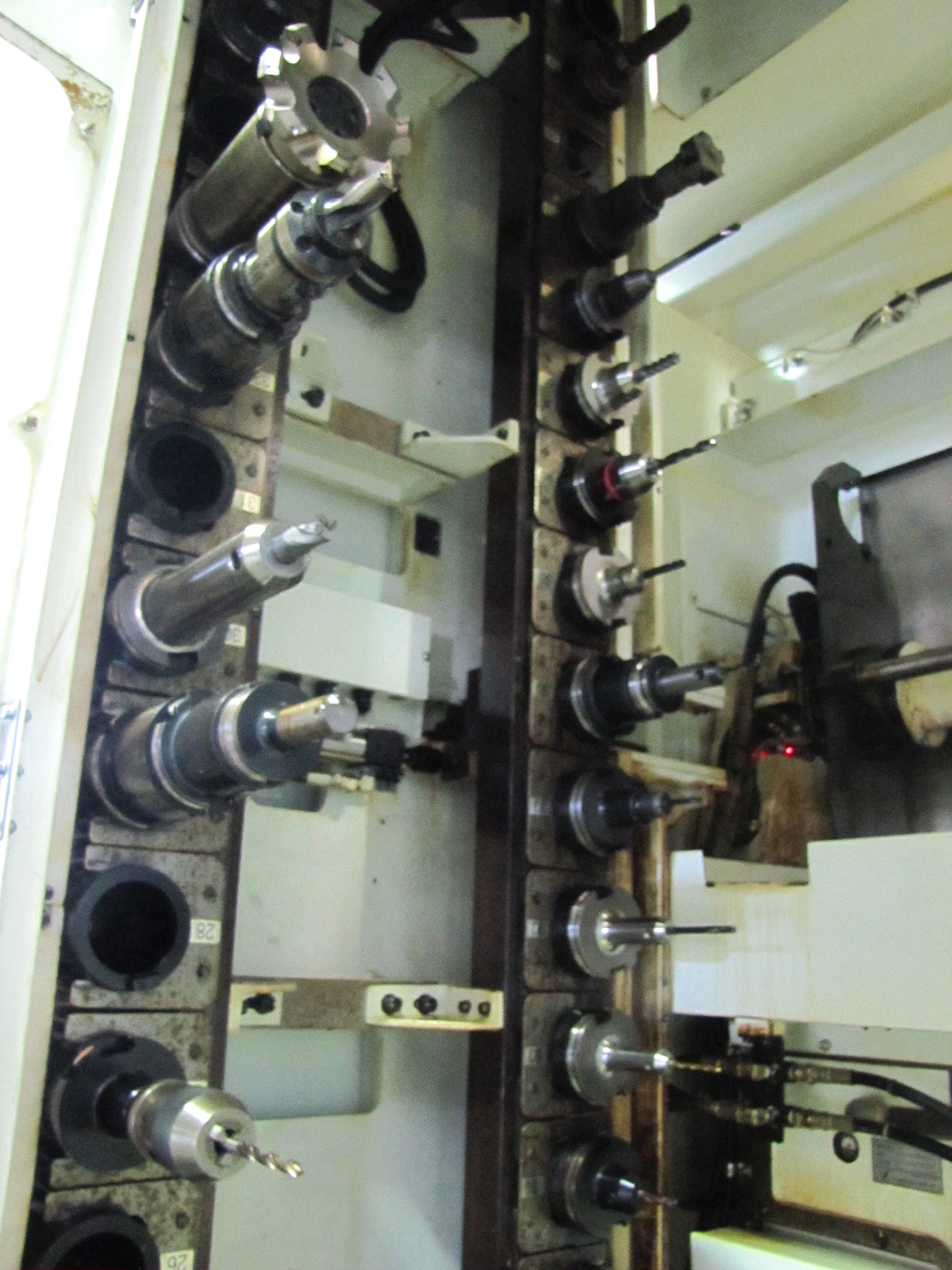

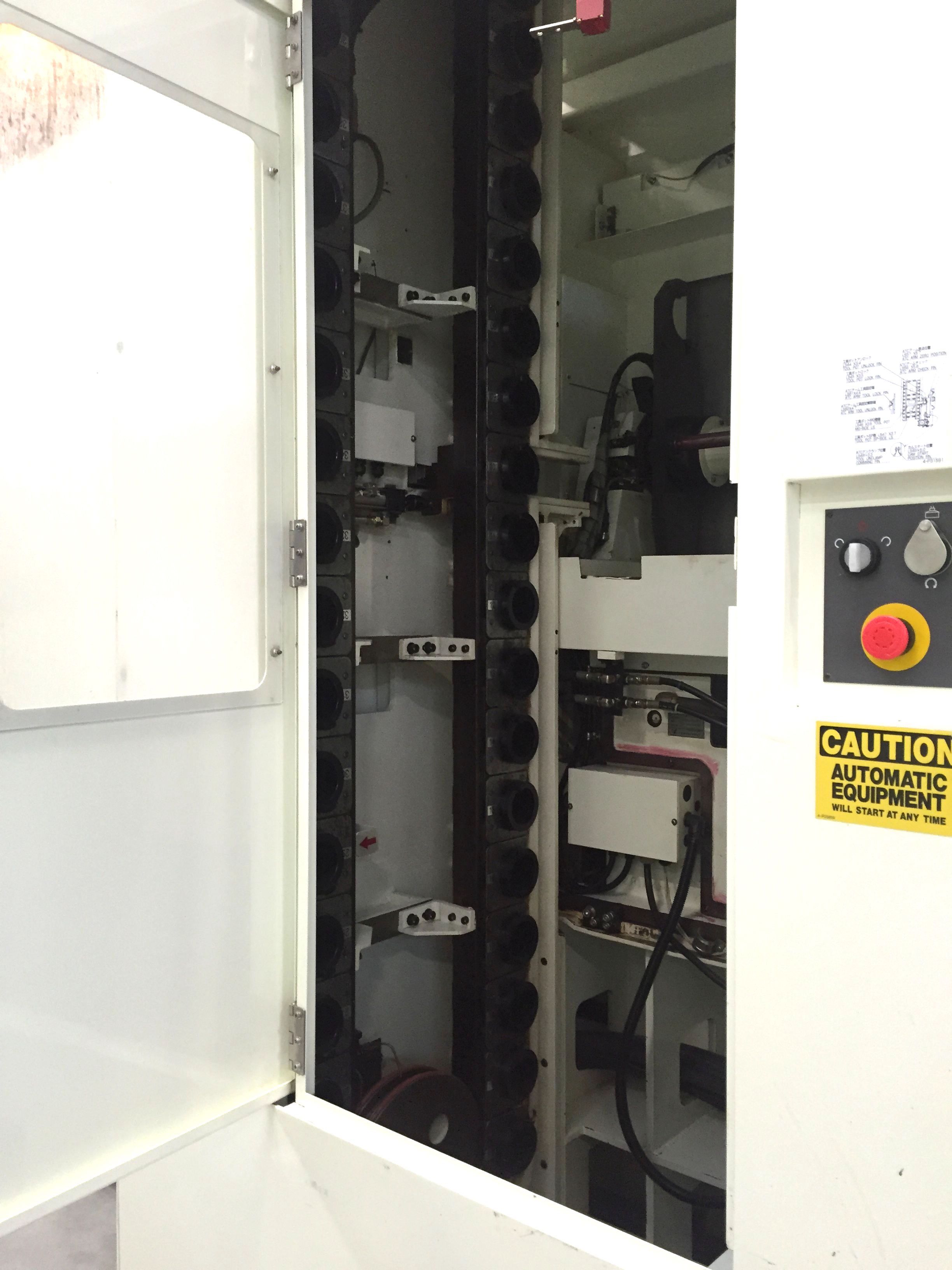

ATC
Postazioni
50
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
200 mm7,87 in
Lunghezza max utensile
600 mm23,62 in
Peso max utensile
20 Kg
Attacco utensile
ISO50
Tempo cambio utensile
T/T 1,5sec. C/C 5,5 sec.
EXTRA
Peso totale macchina
20500 Kg
Ingombri Macchina
4607x6290x3499 mm181,38x247,64x137,76 in
Alta pressione
pompa Knoll
Presetting Utensili
si
Potenza totale installata
55 Kw
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Disponibilità
pronta
Visibile a magazzino
si
Visibile in funzione
si
Accessori a corredo
ISO50 set of cones
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
