Categoria
Centro di lavoro
Tipo
orizzontale
Marca
Modello

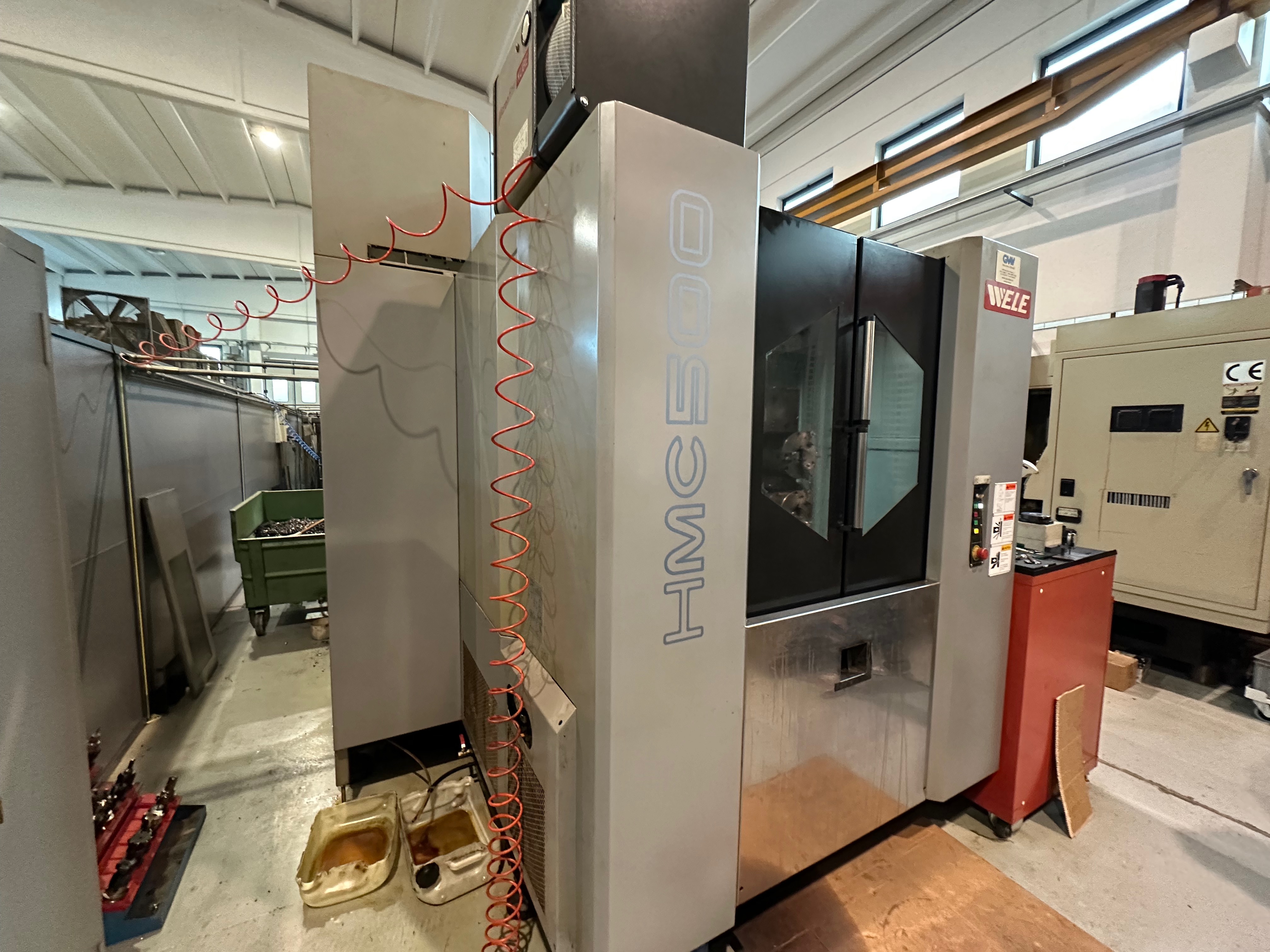

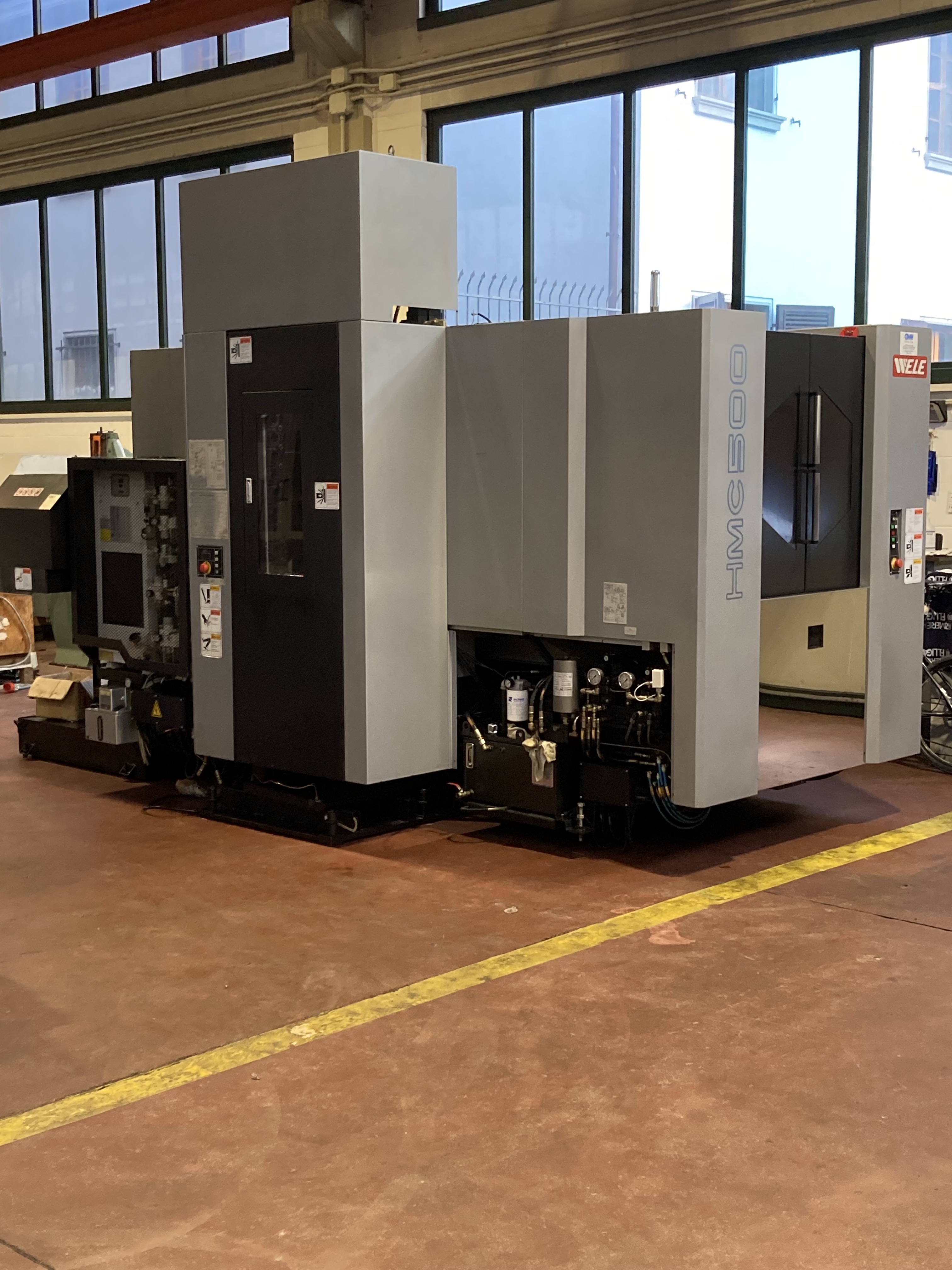

HMC500
CapacitÃ
ø750x900 mmø29,53x35,43 in
Anno di costruzione
01.2018
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
640 mm25,20 in
Verticale (Z)
610 mm24,02 in
Trasversale (Y)
680 mm26,77 in
Tavola (B)
0,001 °
Dimensioni pezzo max
ø750x900 mmø29,53x35,43 in
CNC
Sistema di misura
Righe ottiche
Note
RS232, Volantino Elettronico

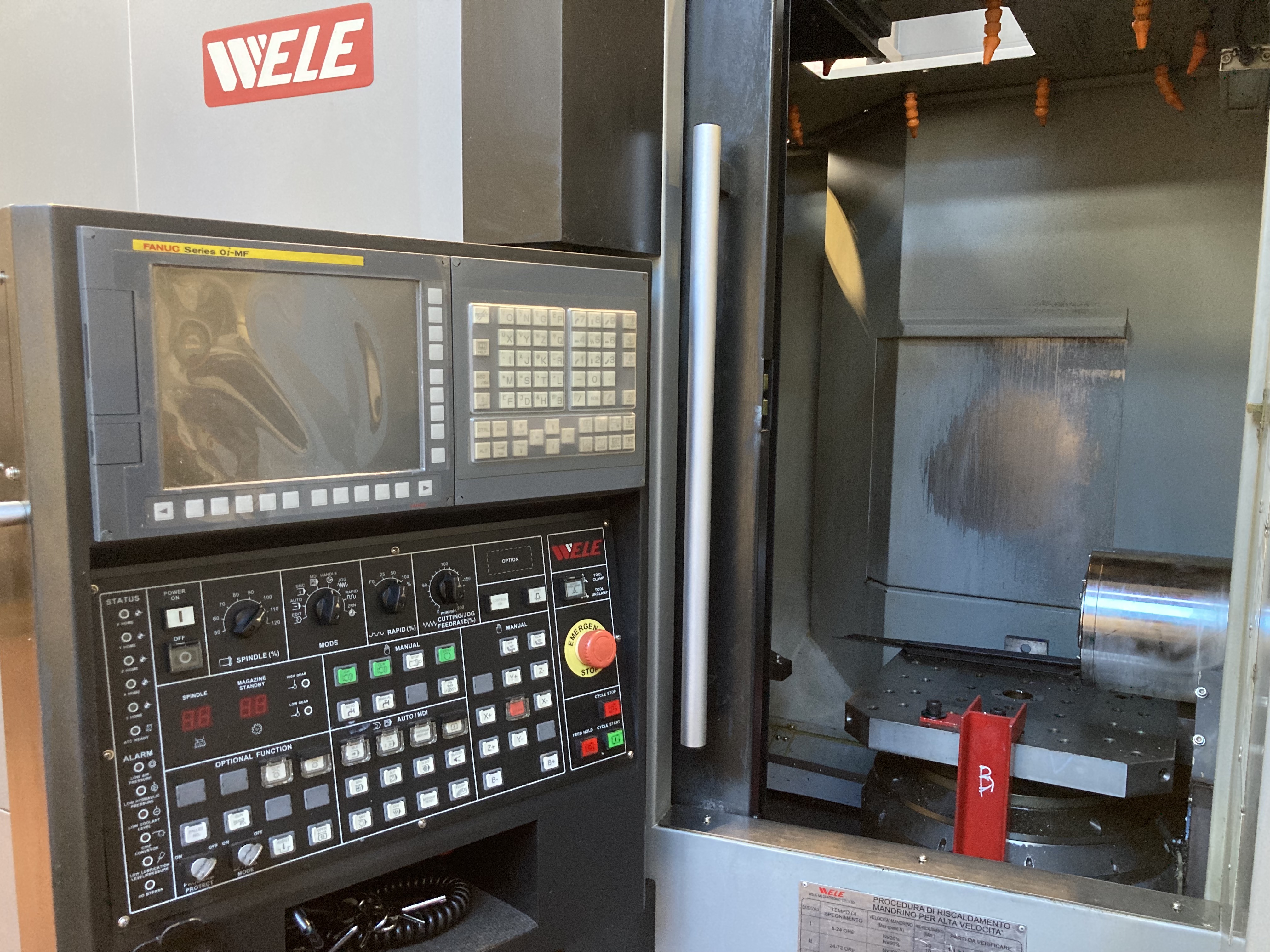

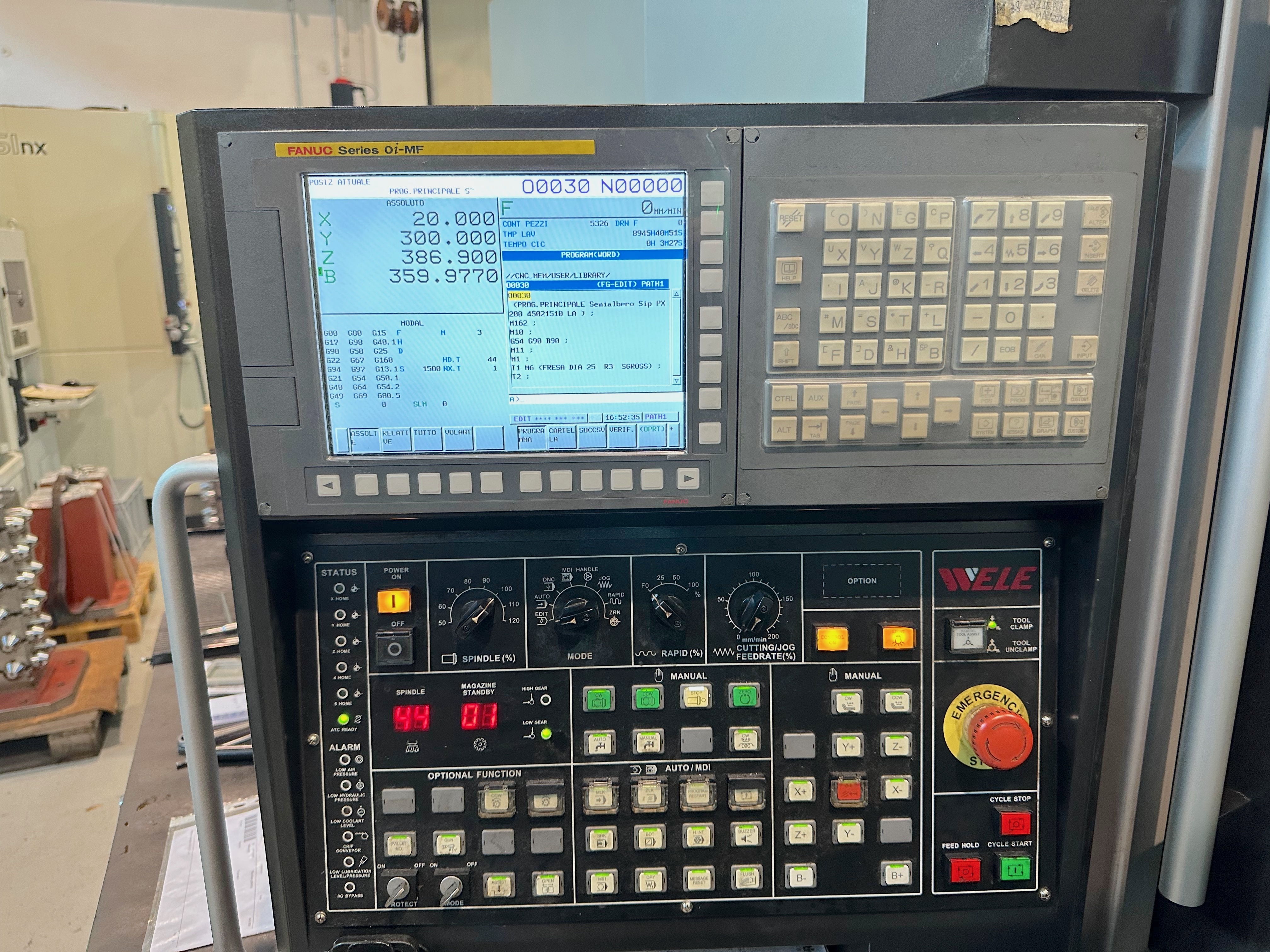

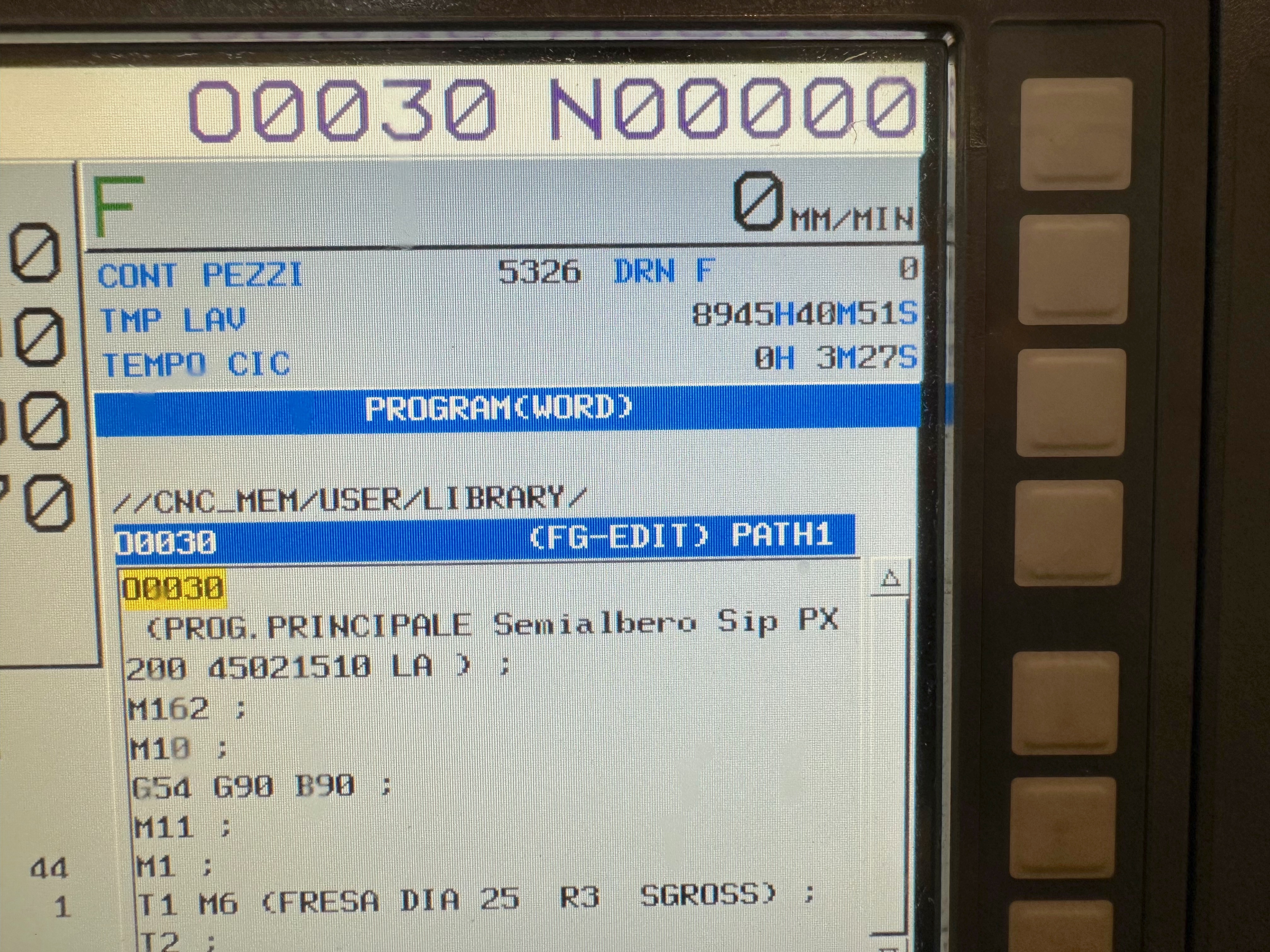

CNC
Fanuc 0iMF

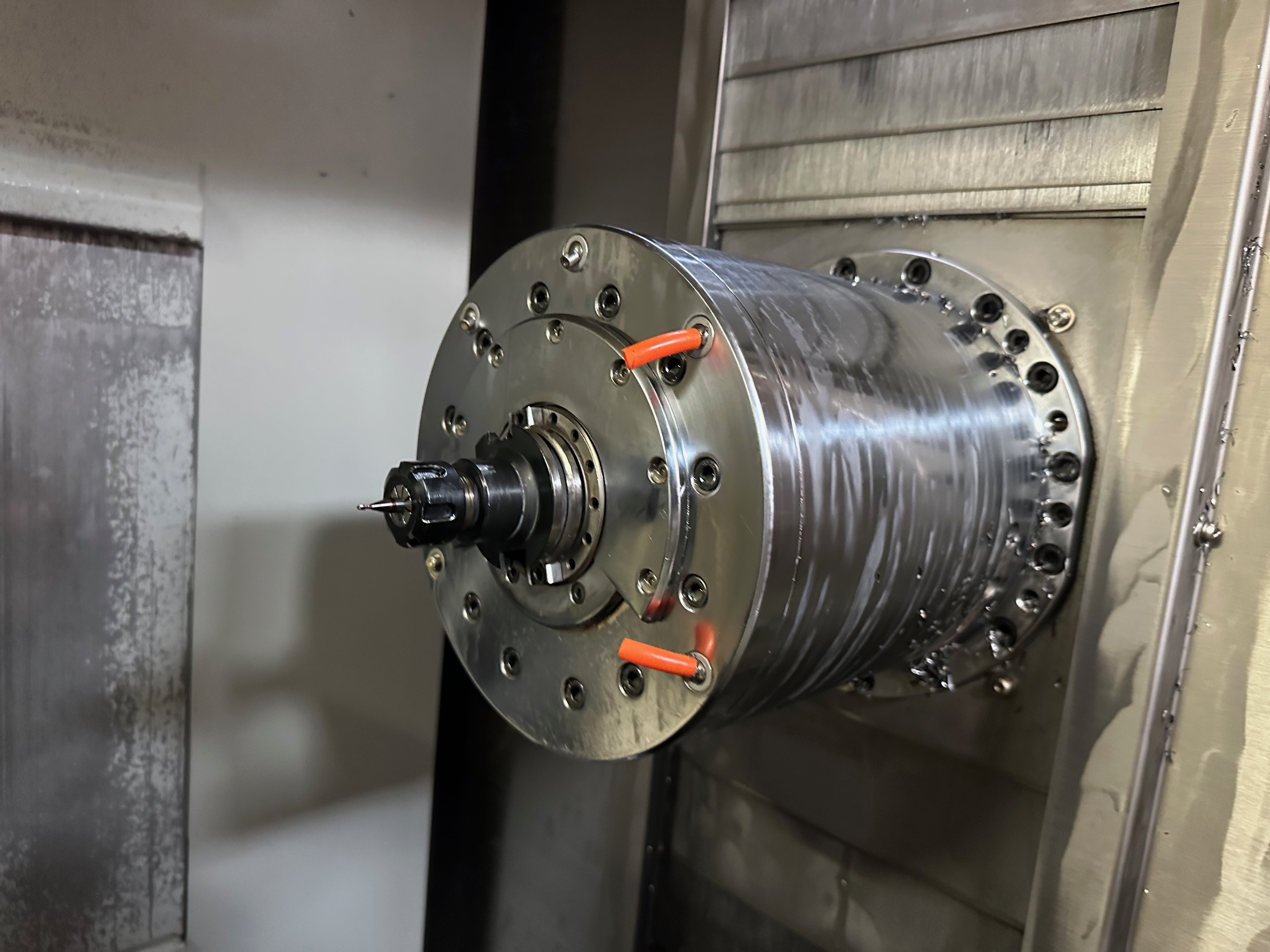

MANDRINO
Potenza mandrino
18,5/22 Kw
Velocità rotazione
40-15.000 Rpm
Coppia
167 Nm
Cono
BT40
Trasmissione mandrino
Elettromandrino
Refrigerante interno
20 Bar
AVANZAMENTI
Rapido X
60 m/min2.362,20 ipm
Rapido Y
60 m/min2.362,20 ipm
Rapido Z
60 m/min2.362,20 ipm
X
20 m/min787,40 ipm
Y
20 m/min787,40 ipm
Z
20 m/min787,40 ipm
B
33,3 Rpm
Note
Accelerazione 1 G

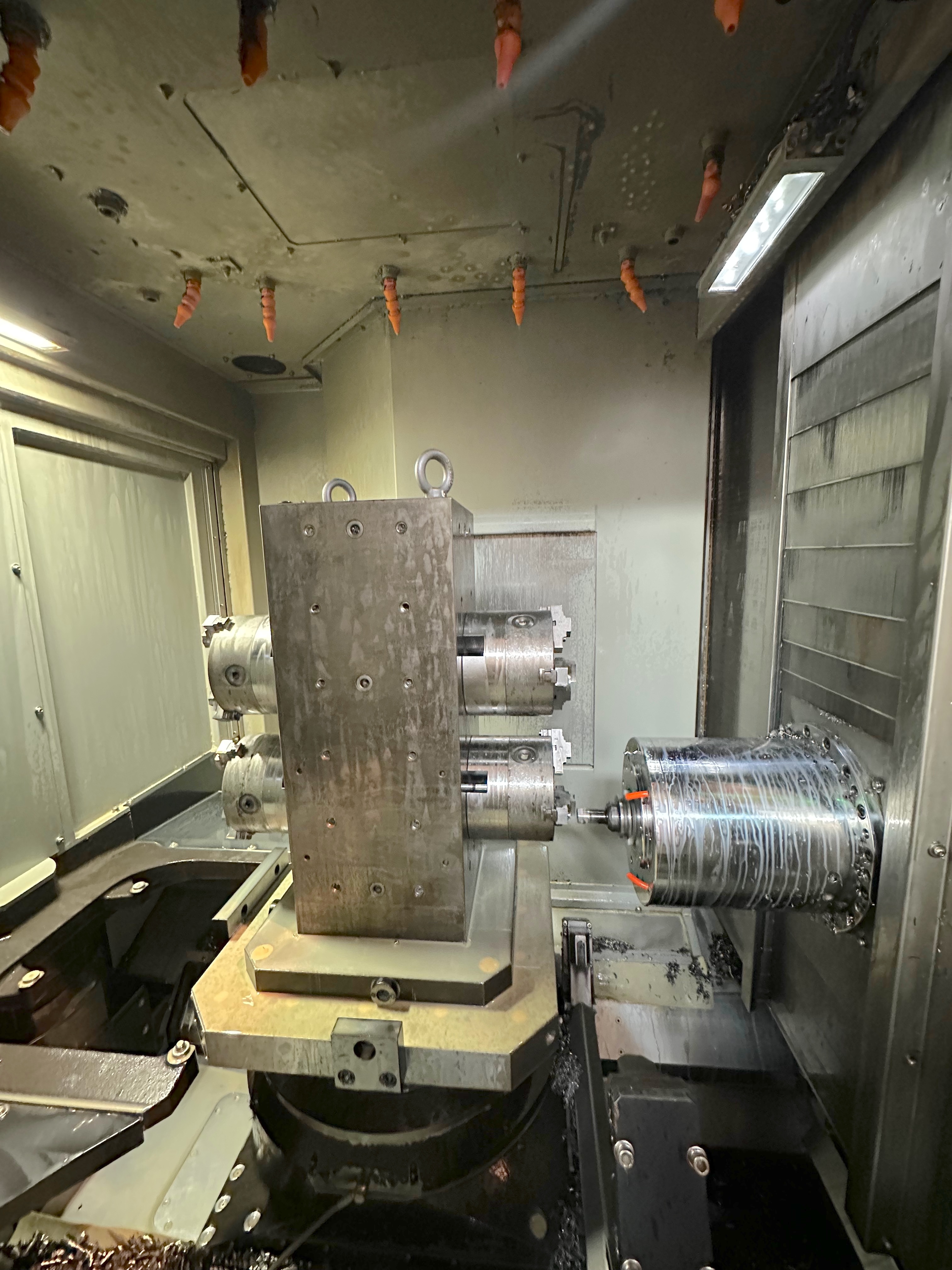

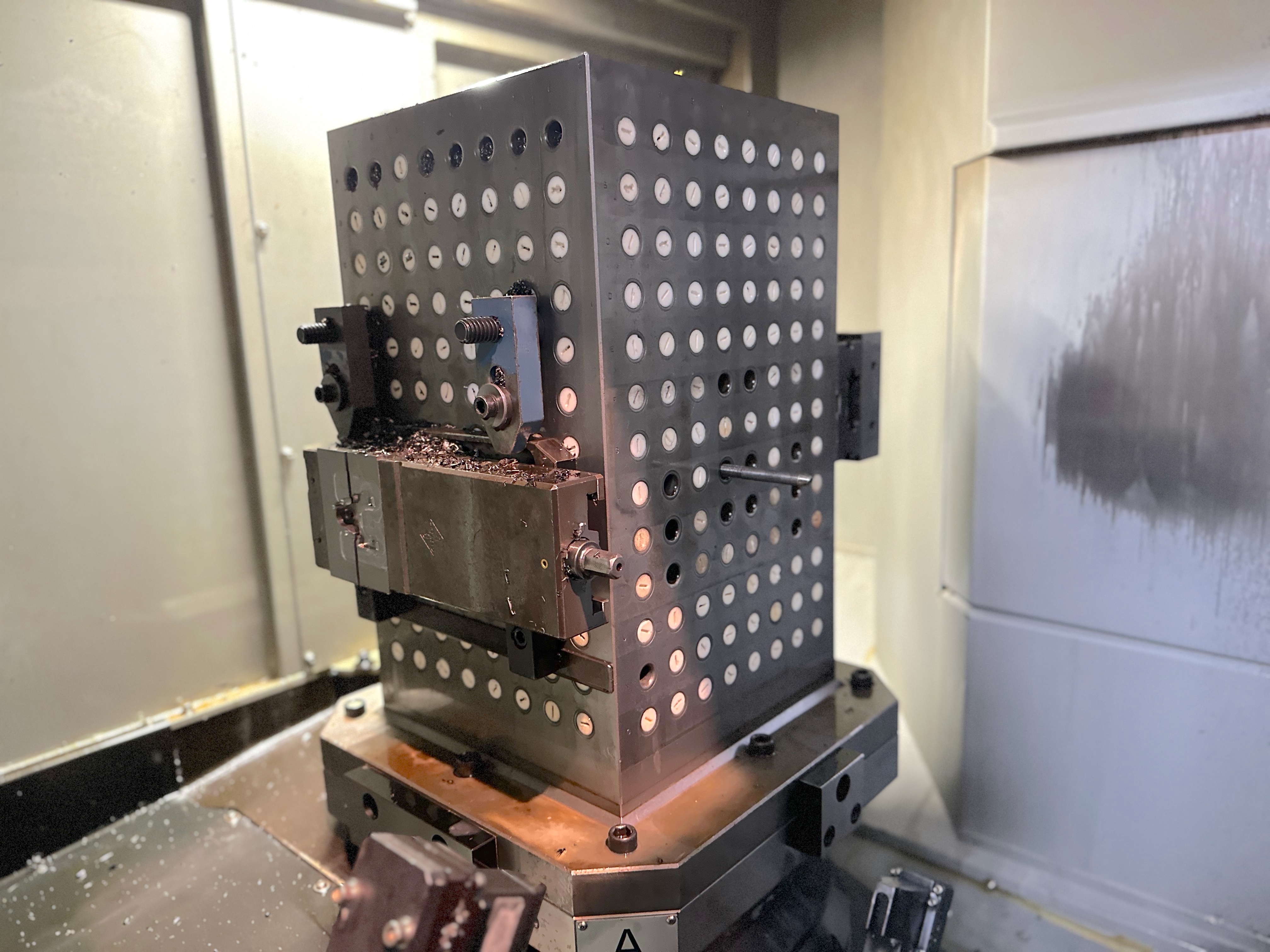

TAVOLA
Dimensione (LxWxH)
500x500 mm19,69x19,69 in
Portata
500 Kg
Risoluzione (asse B)
0,001 °
SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Superficie pallet
500x500 mm19,69x19,69 in
Velocità rotazione
33,3 Rpm
Portata
500 Kg
Tempo cambio pallet
7 sec

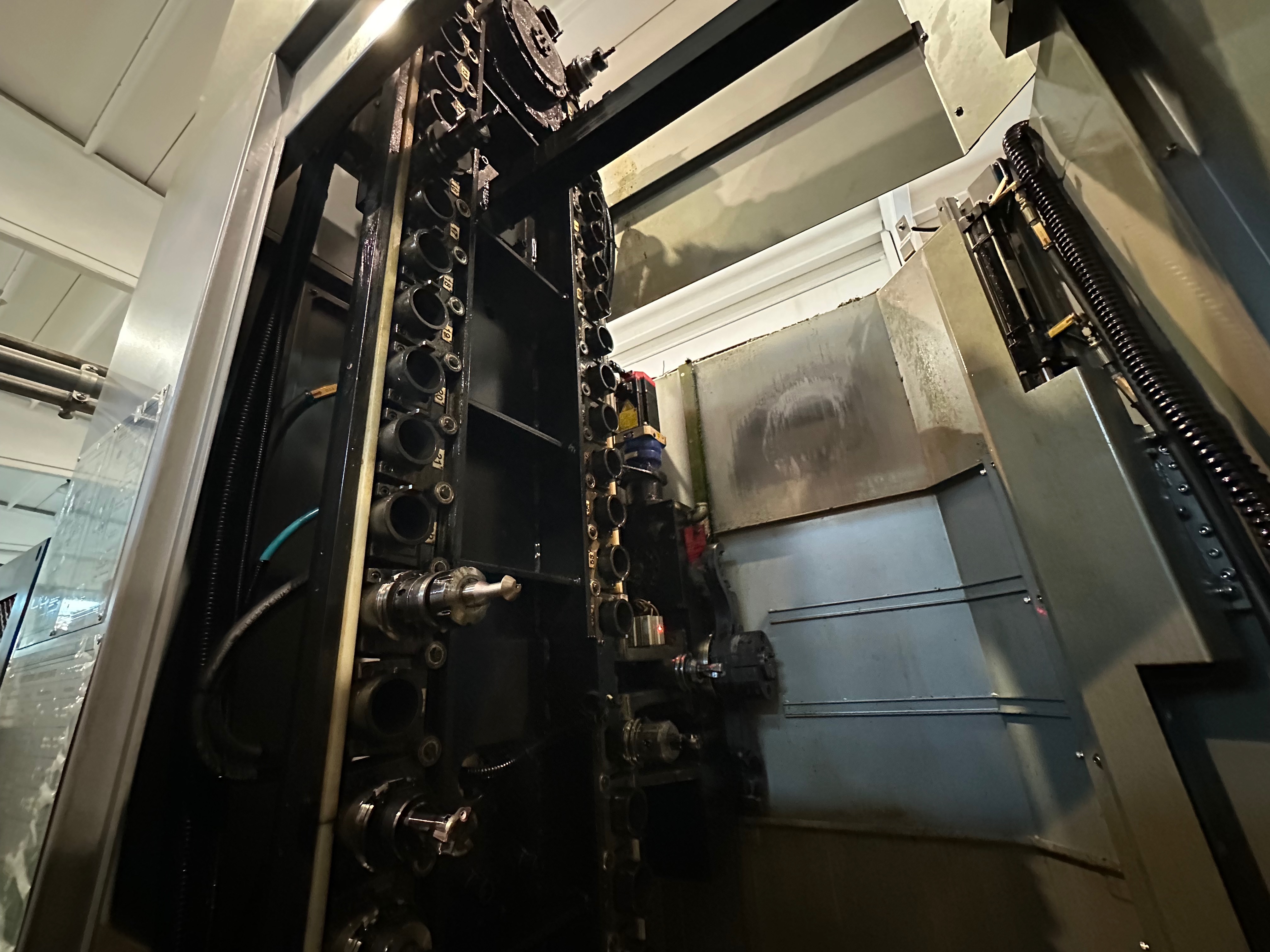

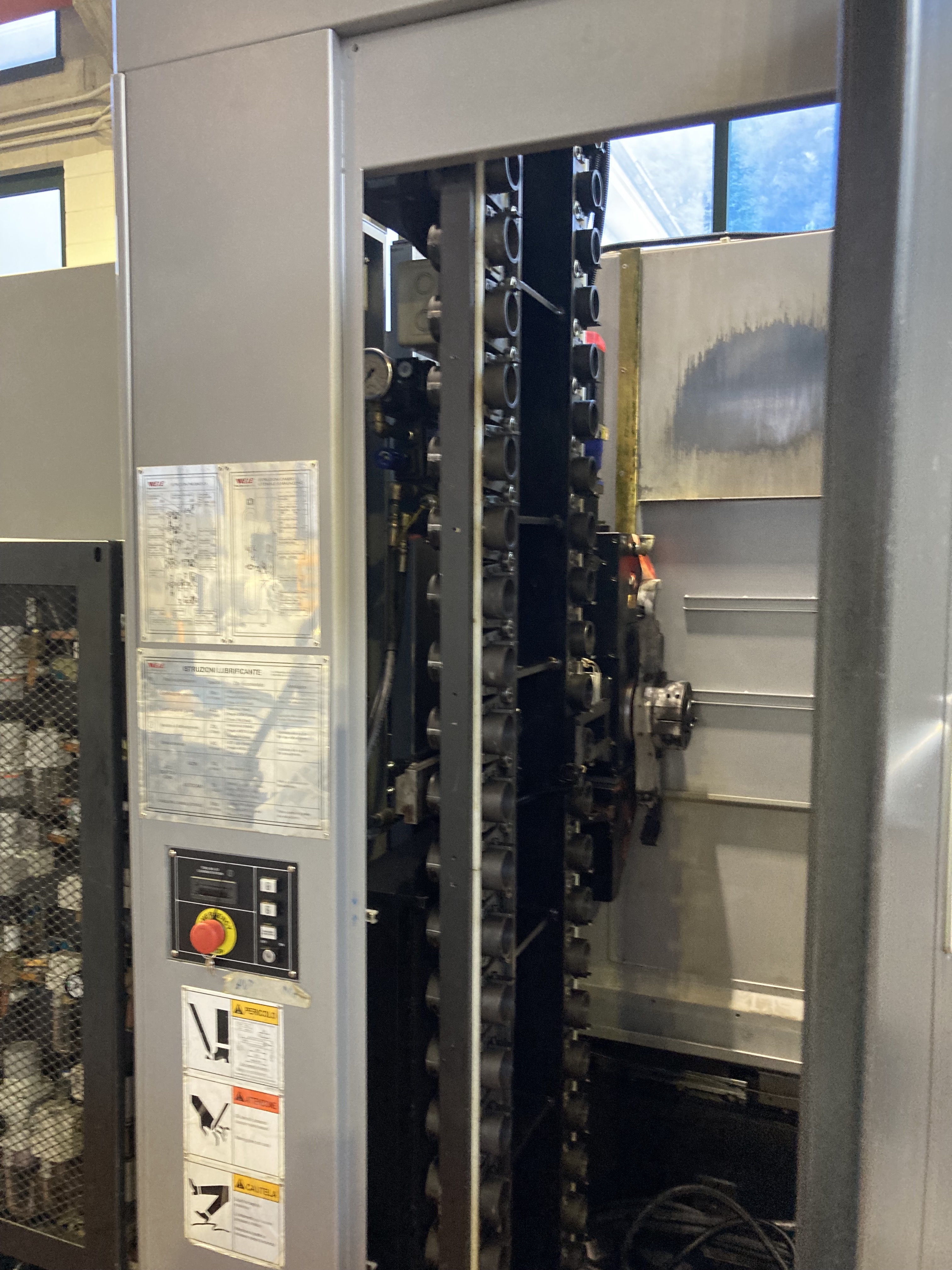

ATC
Postazioni
60
Diam max utensile
80 mm3,15 in
Diam max con posti adiacenti liberi
160 mm6,30 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
8 Kg
Tempo cambio utensile
1 sec.
EXTRA
Peso totale macchina
12000 Kg
Ingombri Macchina
5812x2760x2727 mm228,82x108,66x107,36 in
Accessori a corredo
Pistola lavaggio, scambiatore calore per armadio elettrico, lampada lavoro e fine ciclo
Alta pressione
20Bar

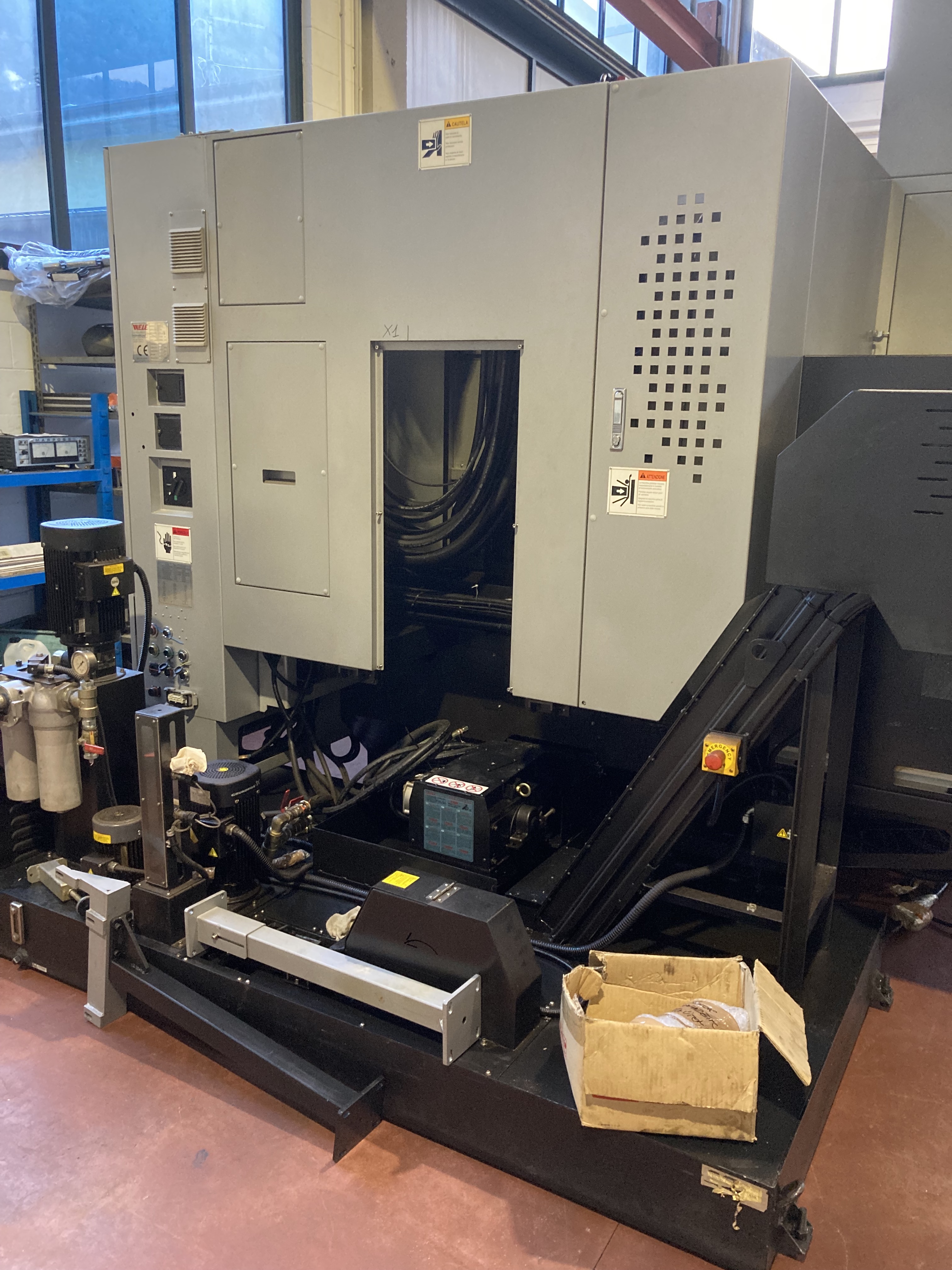

Sistema filtraggio
impianto refrigerante 520lt con pompa di lavaggio con adduzione refr attraverso il mandrino
Presetting Utensili
Laser Blum
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
DisponibilitÃ
Pronta
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
