Categoria
Centro di lavoro
Tipo
orizzontale
Marca
Modello
HX630i
Capacità
1000x800x820mm / ø1000x1100 mm39,37x31,50x32,28mm / ø39,37x43,31 in
Anno di costruzione
2008

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1000 mm39,37 in
Verticale (Z)
820 mm32,28 in
Trasversale (Y)
800 mm31,50 in
Tavola (B)
0,001 °
Dimensioni pezzo max
ø1000x1100 mmø39,37x43,31 in

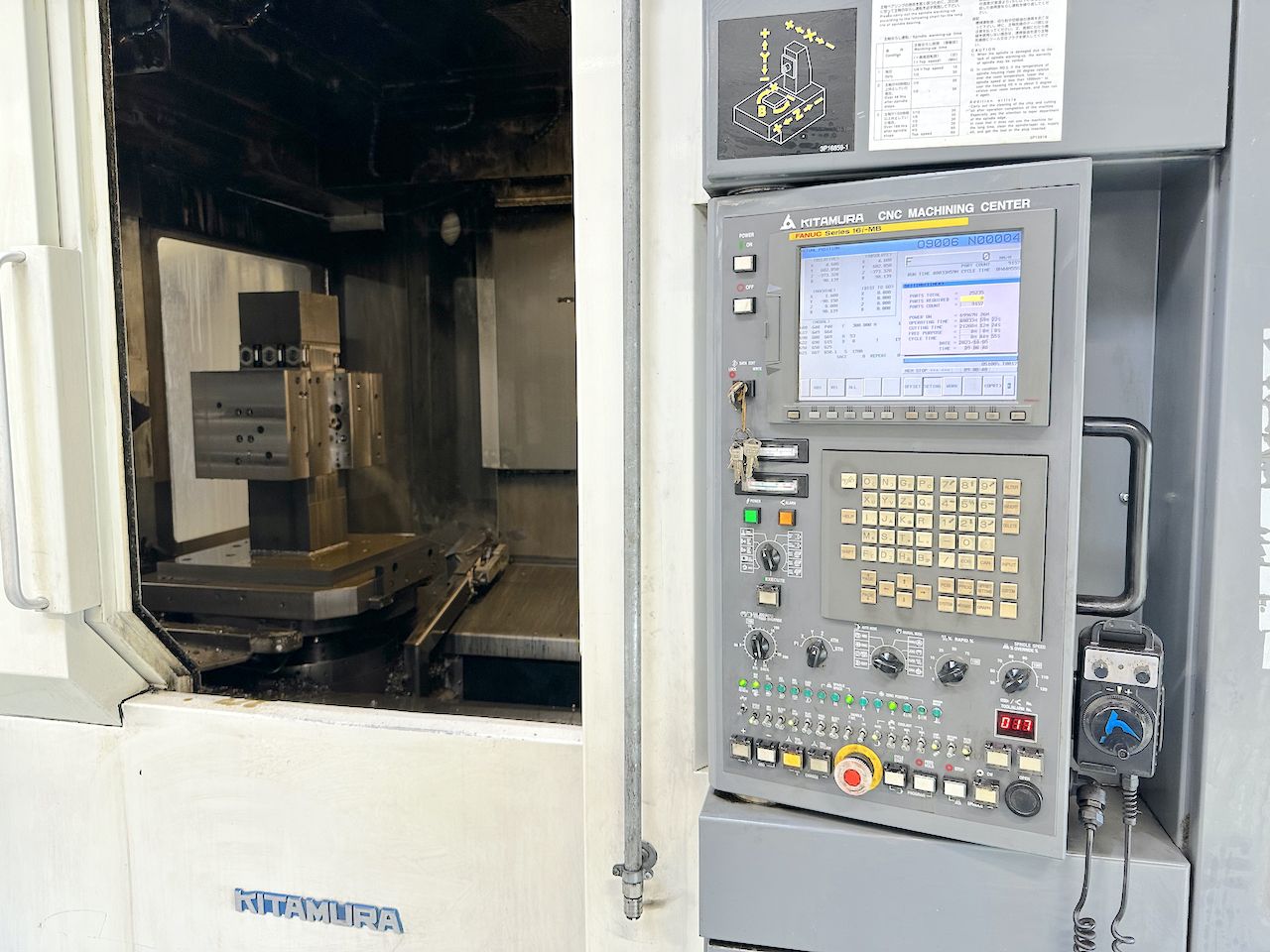

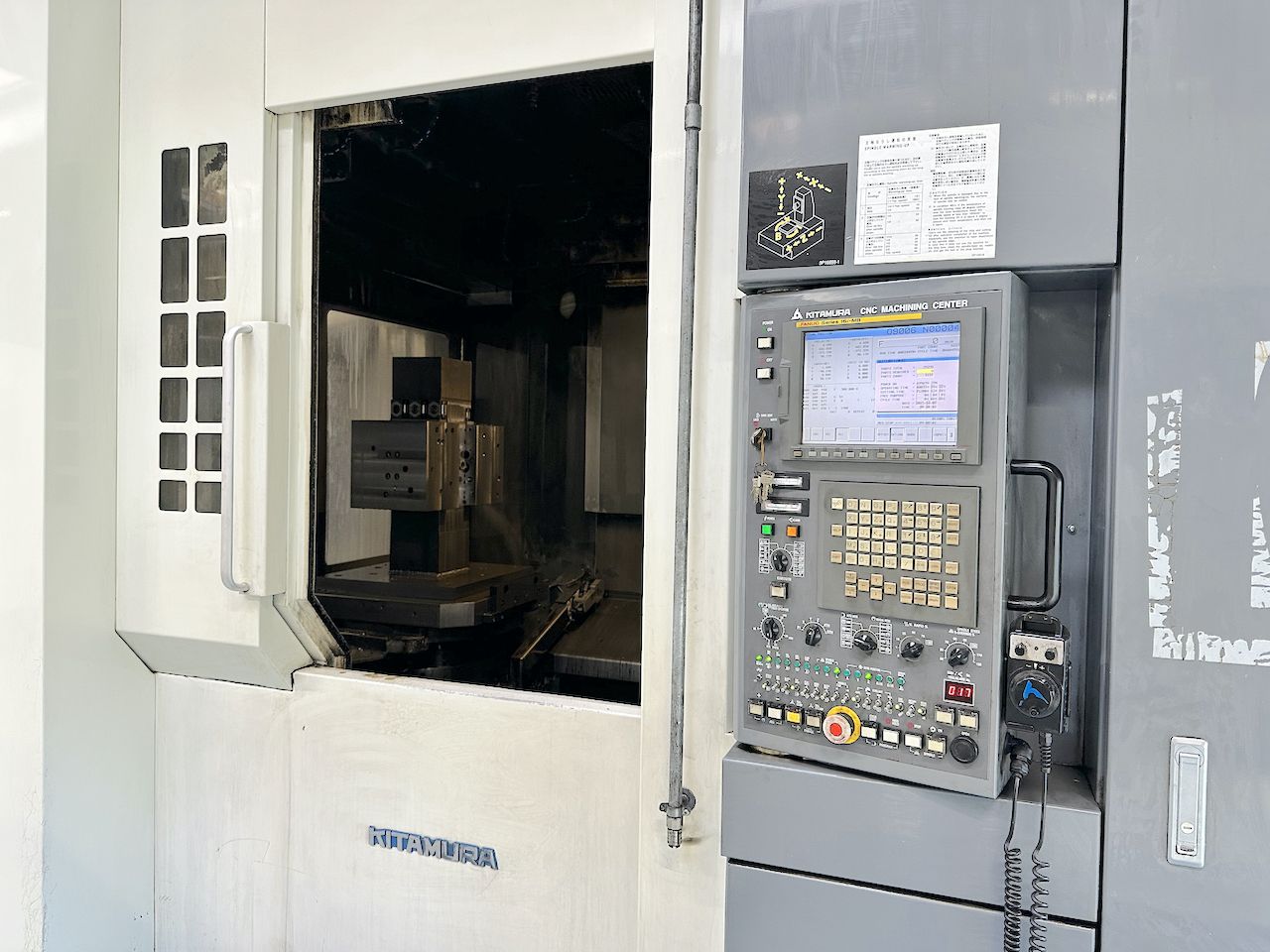

CNC
CNC
Fanuc 16i-MB
MANDRINO
Potenza mandrino
26 Kw
Cambio gamma
2 step
Velocità rotazione
35-12000 Rpm
Coppia
380 Nm
Cono
ISO50
Refrigerante interno
15Bar Bar
AVANZAMENTI
Rapido X
50 m/min1.968,50 ipm
Rapido Y
50 m/min1.968,50 ipm
Rapido Z
50 m/min1.968,50 ipm
Rapido B
20 Rpm
X
50 m/min1.968,50 ipm
Y
50 m/min1.968,50 ipm
Z
50 m/min1.968,50 ipm

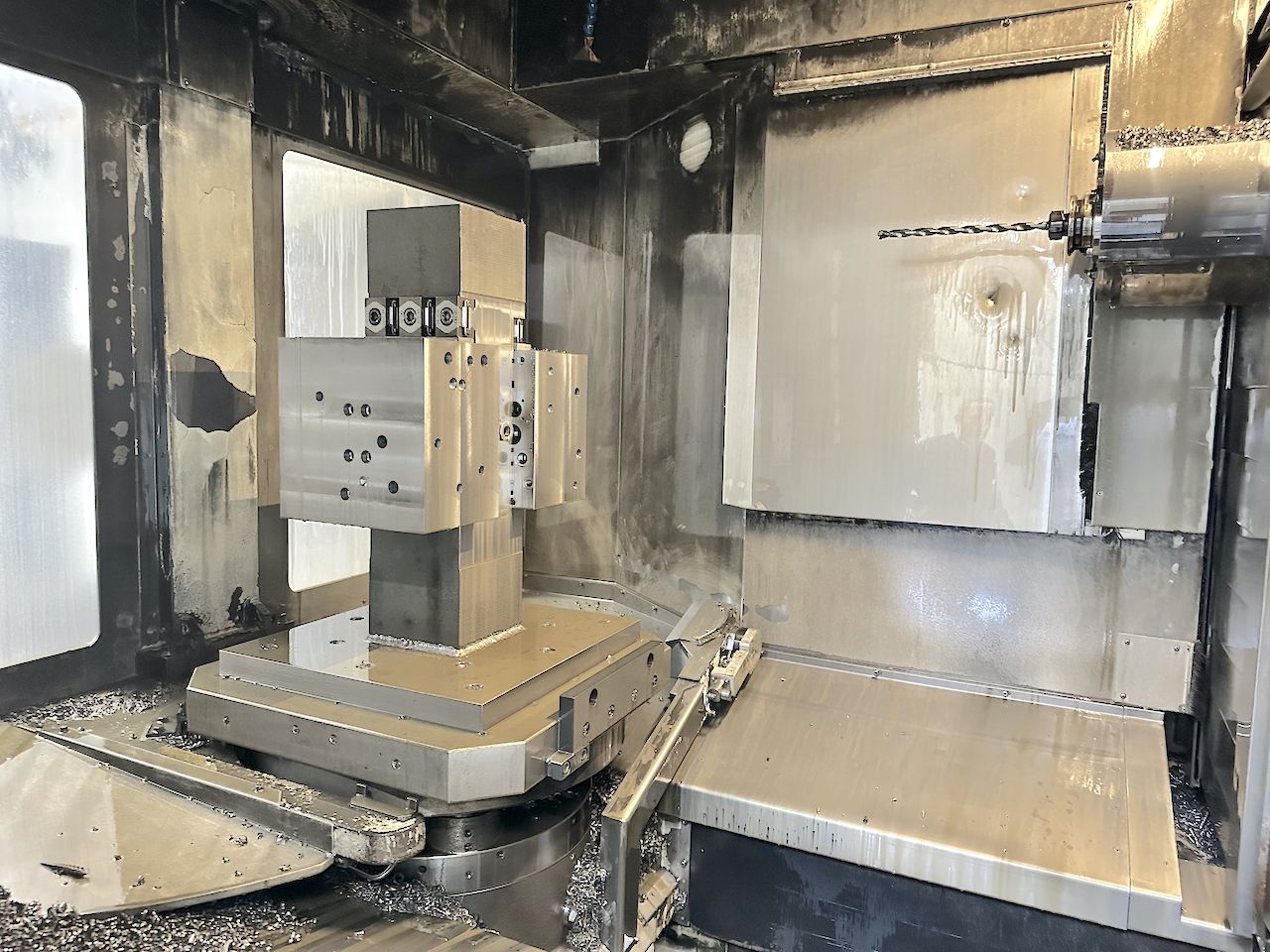

TAVOLA
Dimensione (LxWxH)
630x630 mm24,80x24,80 in
Portata
1200 Kg
Risoluzione (asse B)
0,001 °
SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Stazioni di carico
1
Superficie pallet
630x630 mm24,80x24,80 in
Velocità rotazione
20 Rpm
Portata
1200 Kg
Tempo cambio pallet
6 sec

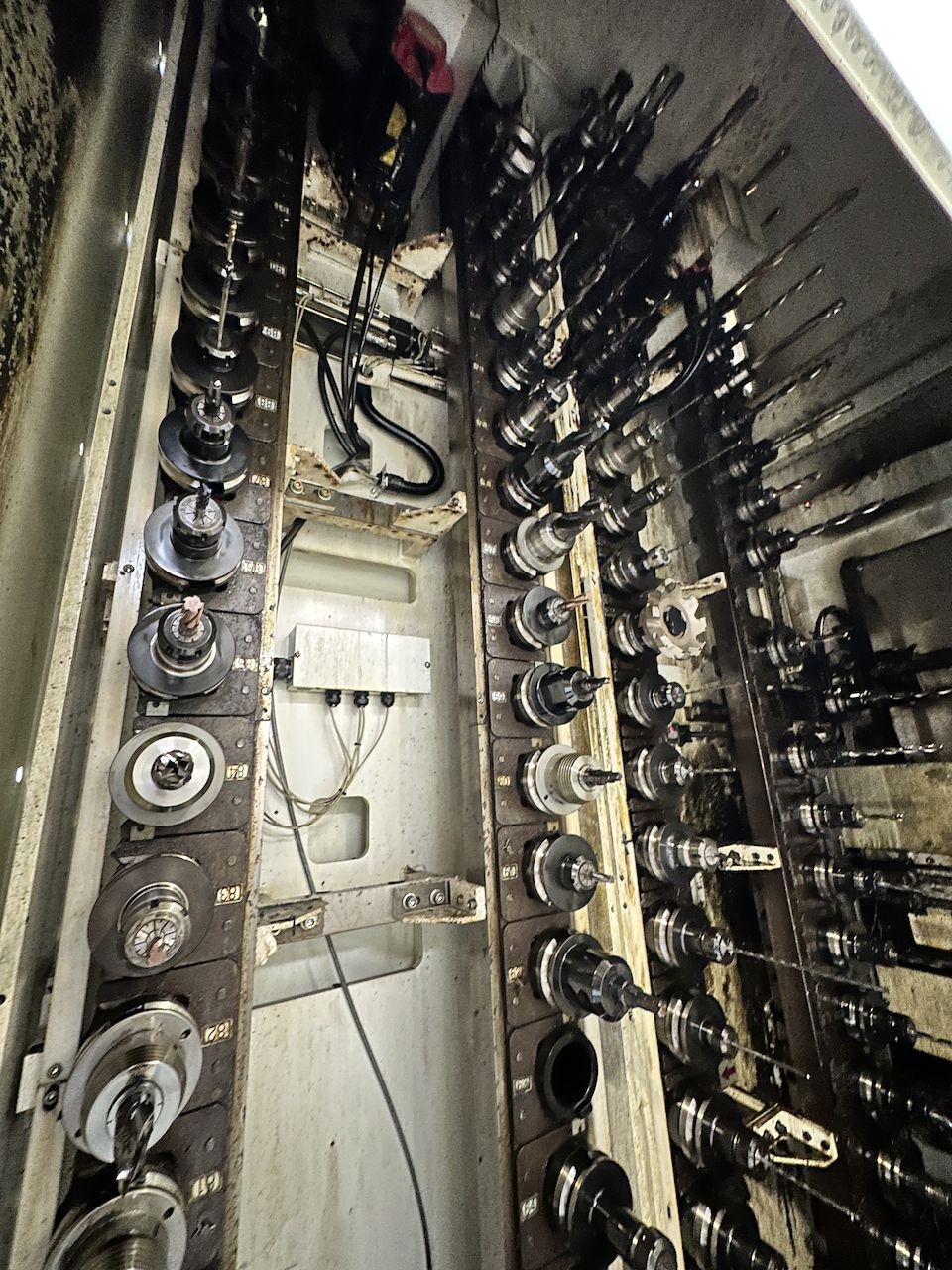

ATC
Postazioni
100
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
200 mm7,87 in
Lunghezza max utensile
450 mm17,72 in
Peso max utensile
20 Kg
Attacco utensile
BT50
Tempo cambio utensile
1,5 sec.
EXTRA
Peso totale macchina
≈20500 Kg
Ingombri Macchina
≈3220x6512x3499 mm≈126,77x256,38x137,76 in
Alta pressione
CTS
Presetting Utensili
SI
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
