Categoria
Tornio
Tipo
CNC
Marca
Modello

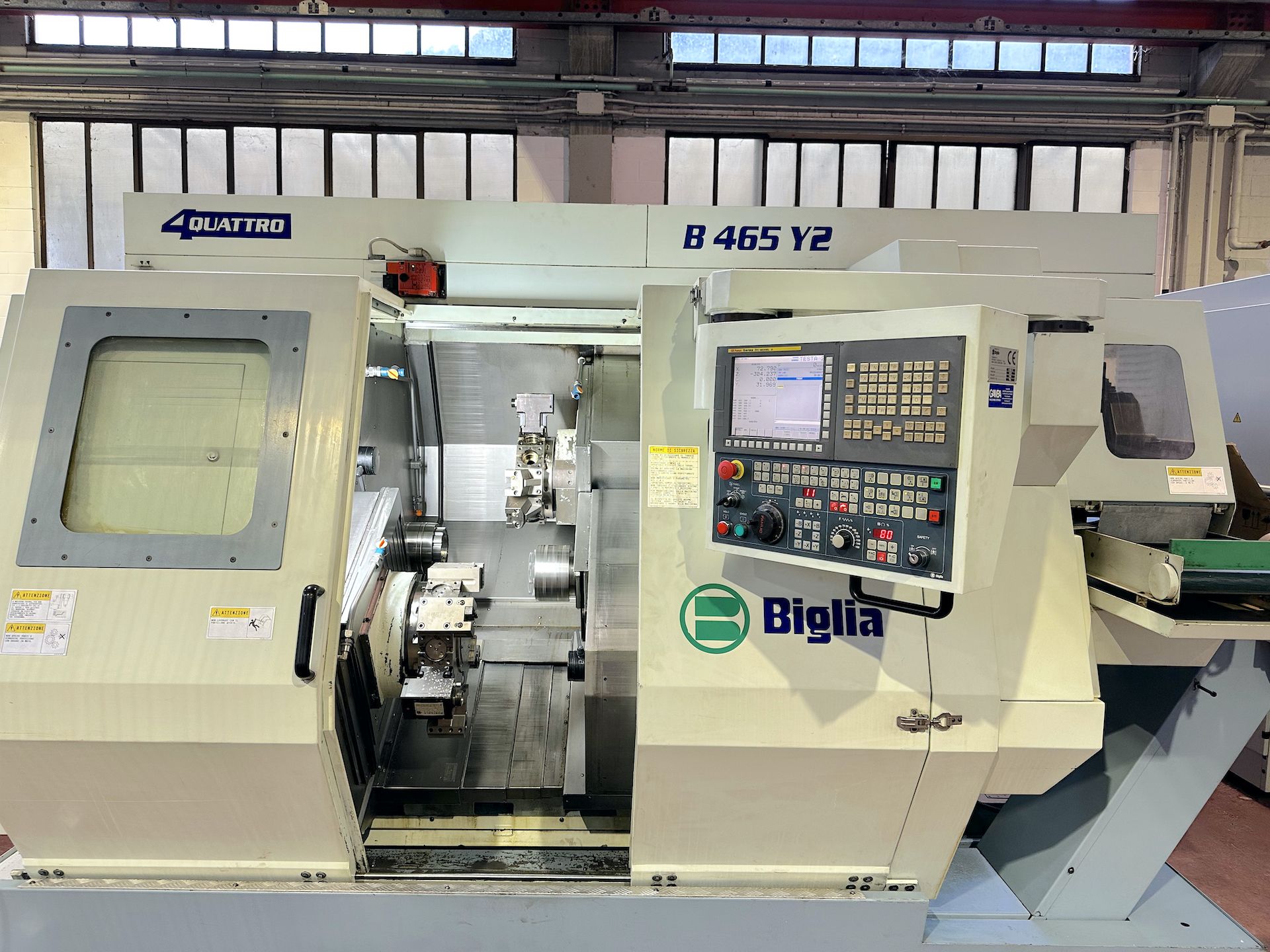

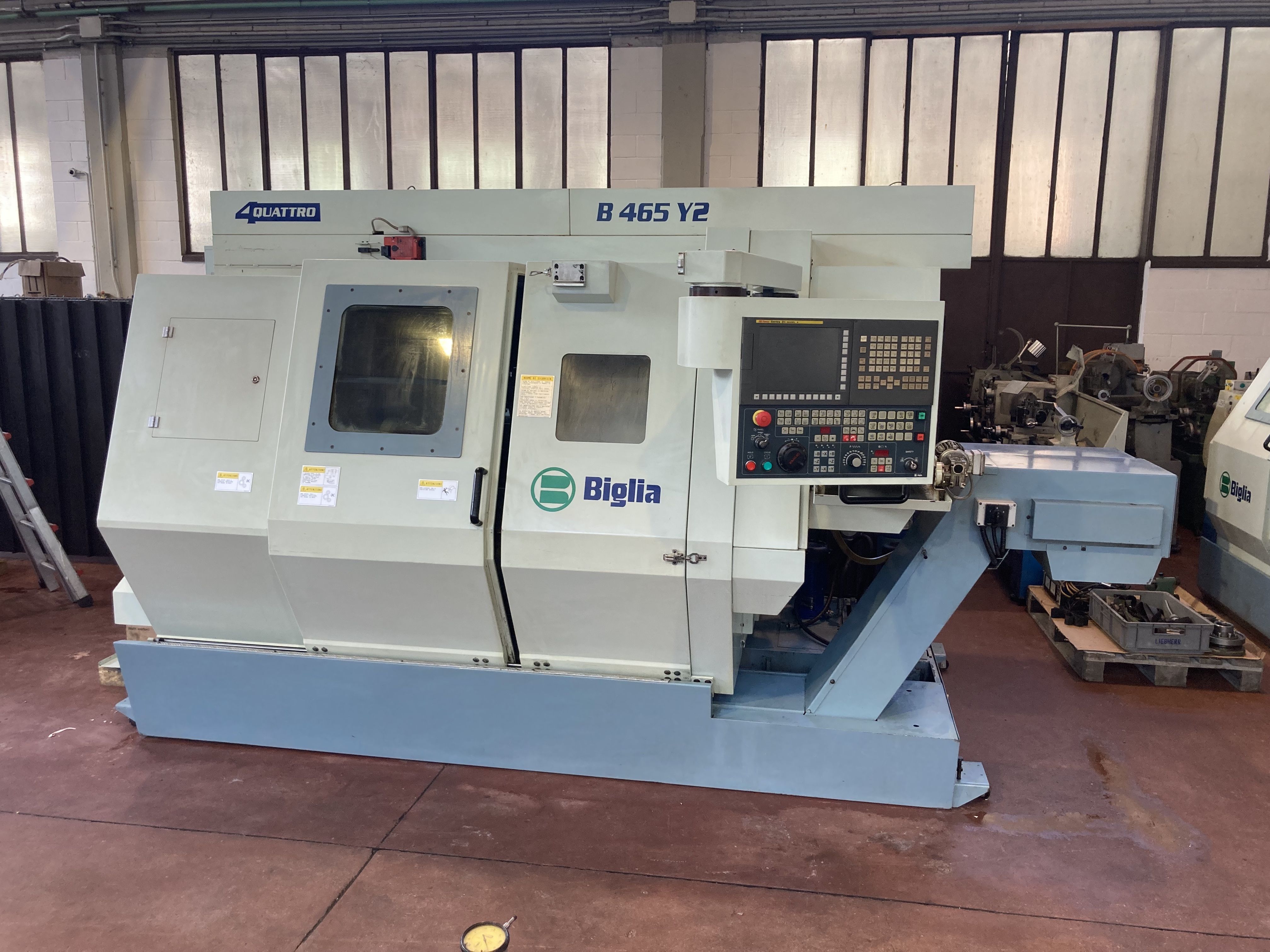

B465Y2
Capacità
ø65/230x250(320) mmø2,56/9,06x9,84(12,60) in
Anno di costruzione
2010
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Max diametro lavorable da ripresa
230 mm9,06 in
Max lunghezza lavorabile
250 (320) mm9,84 (12,60) in
CNC
CNC

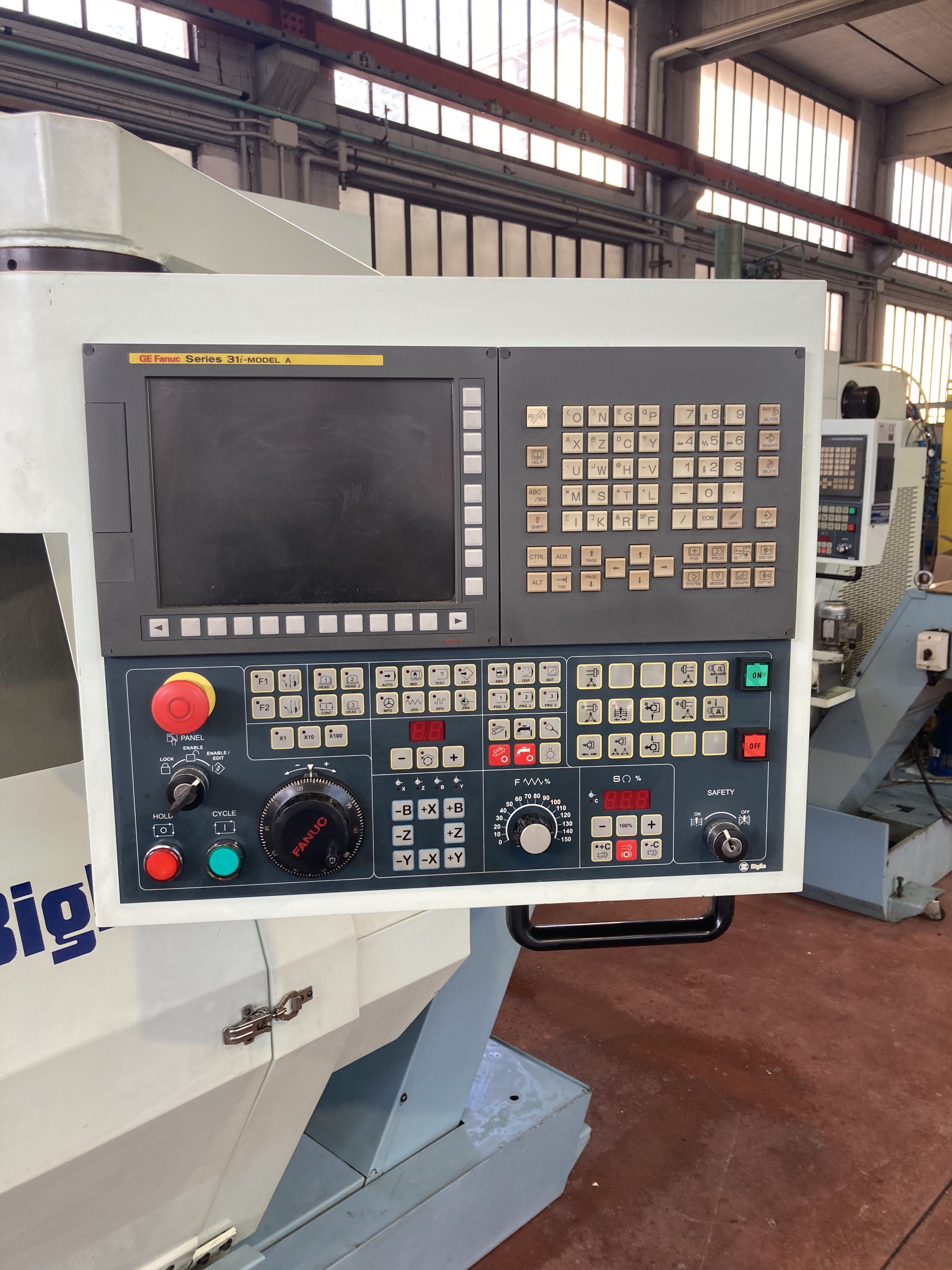

Fanuc 31i-T
Note
Manual Guide, Poligonatura, SBS

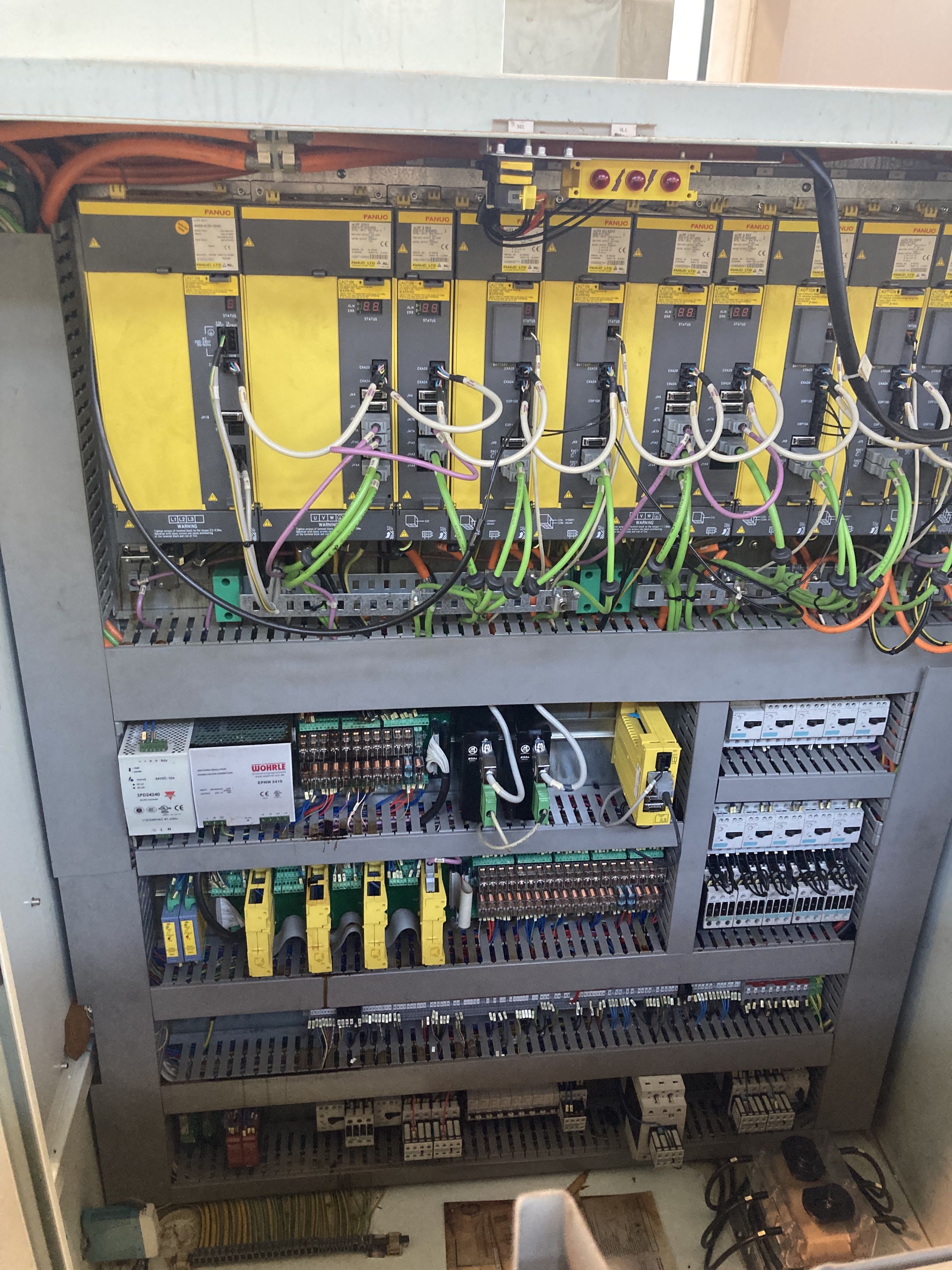

Azionamenti
Fanuc
MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6”
Foro mandrino
80 mm3,15 in
Diametro interno cuscinetti
110 mm4,33 in
Diametro autocentrante
165/210 mm6,50/8,27 in
Potenza max
26 Kw
Risoluzione asse C
0,001 °
CONTROMANDRINO
Velocità rotazione max
5000 rpm
Naso mandrino
ASA5”
Foro mandrino
55 (45 passaggio) mm2,17 (1,77 passaggio) in
Diametro interno cuscinetti
80 mm3,15 in
Diametro autocentrante
165 mm6,50 in
Potenza max
11 Kw
Risoluzione asse C
0,001 °
Posiziomento automatico asse B
disassamento 115mm / corsa 420 mmdisassamento 4,53mm / corsa 16,54 in
Rapido asse B
30 m/min1.181,10 ipm

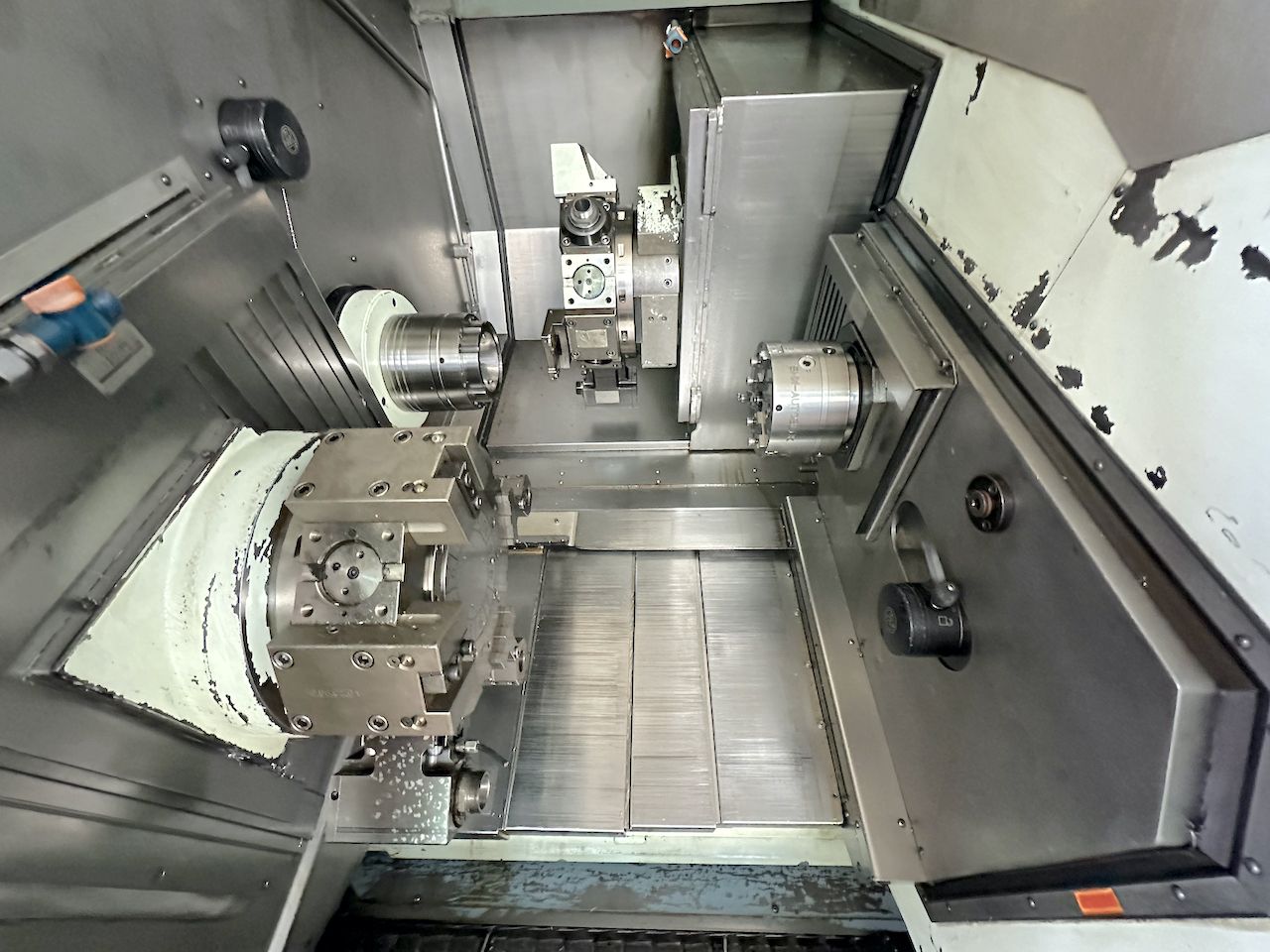

TORRETTA 1
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X1
170 mm6,69 in
Rapido asse X1
18 m/min708,66 ipm
Corsa asse Z1
390 mm15,35 in
Rapido asse Z1
30 m/min1.181,10 ipm
Corsa asse Y1
90 (+40/-50) mm3,54 (+1,57/-1,97) in
Rapido asse Y1
9 m/min354,33 ipm
TORRETTA 2
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X2
170 mm6,69 in
Rapido asse X2
18 m/min708,66 ipm
Corsa asse Z2
390 mm15,35 in
Rapido asse Z2
30 m/min1.181,10 ipm
Corsa asse Y2
90 (+40/-50) mm3,54 (+1,57/-1,97) in
Rapido asse Y2
9 m/min354,33 ipm
EXTRA

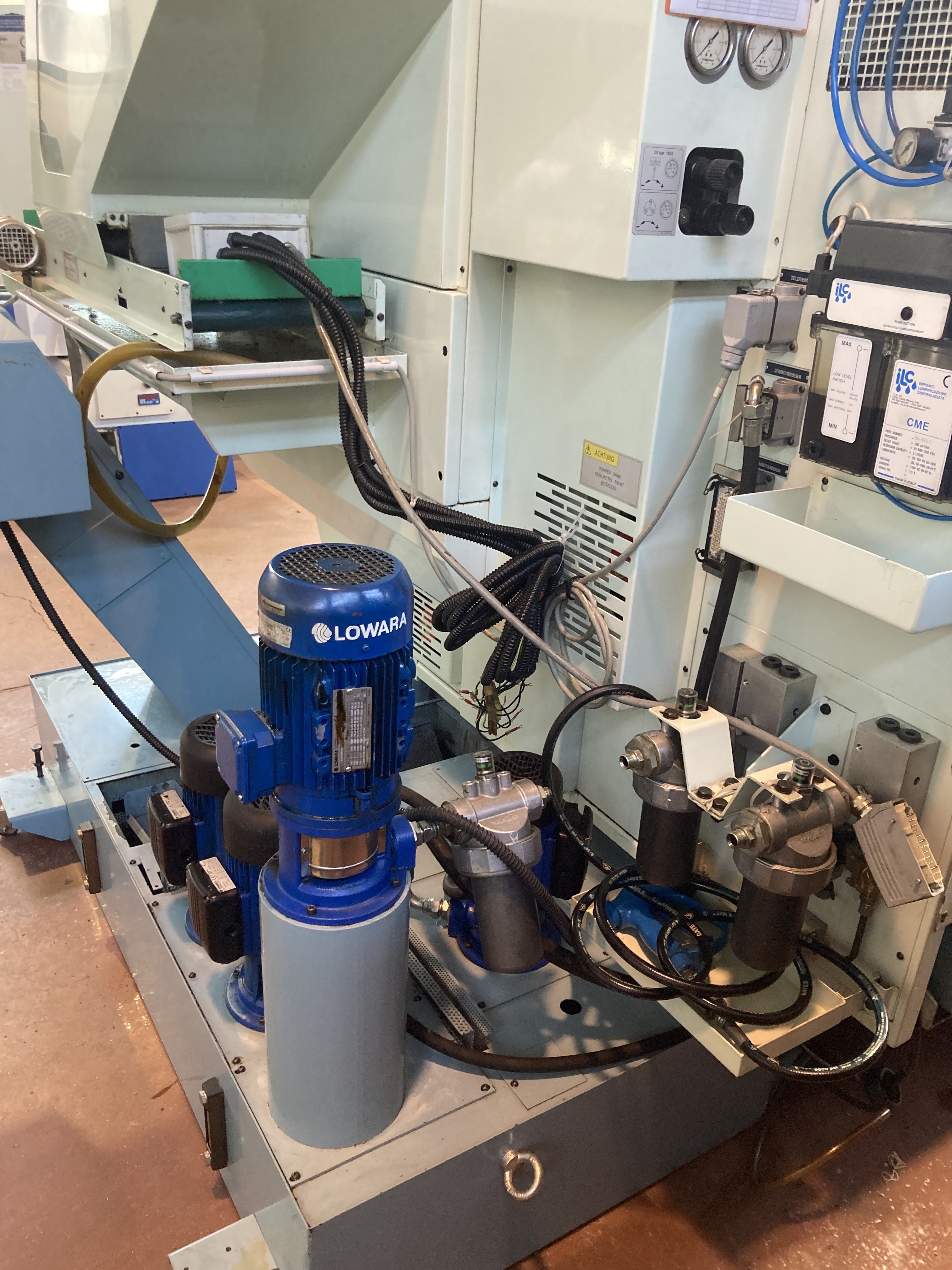

Pompa refrigerante
18Bar 350lt.
Presetting utensili
2

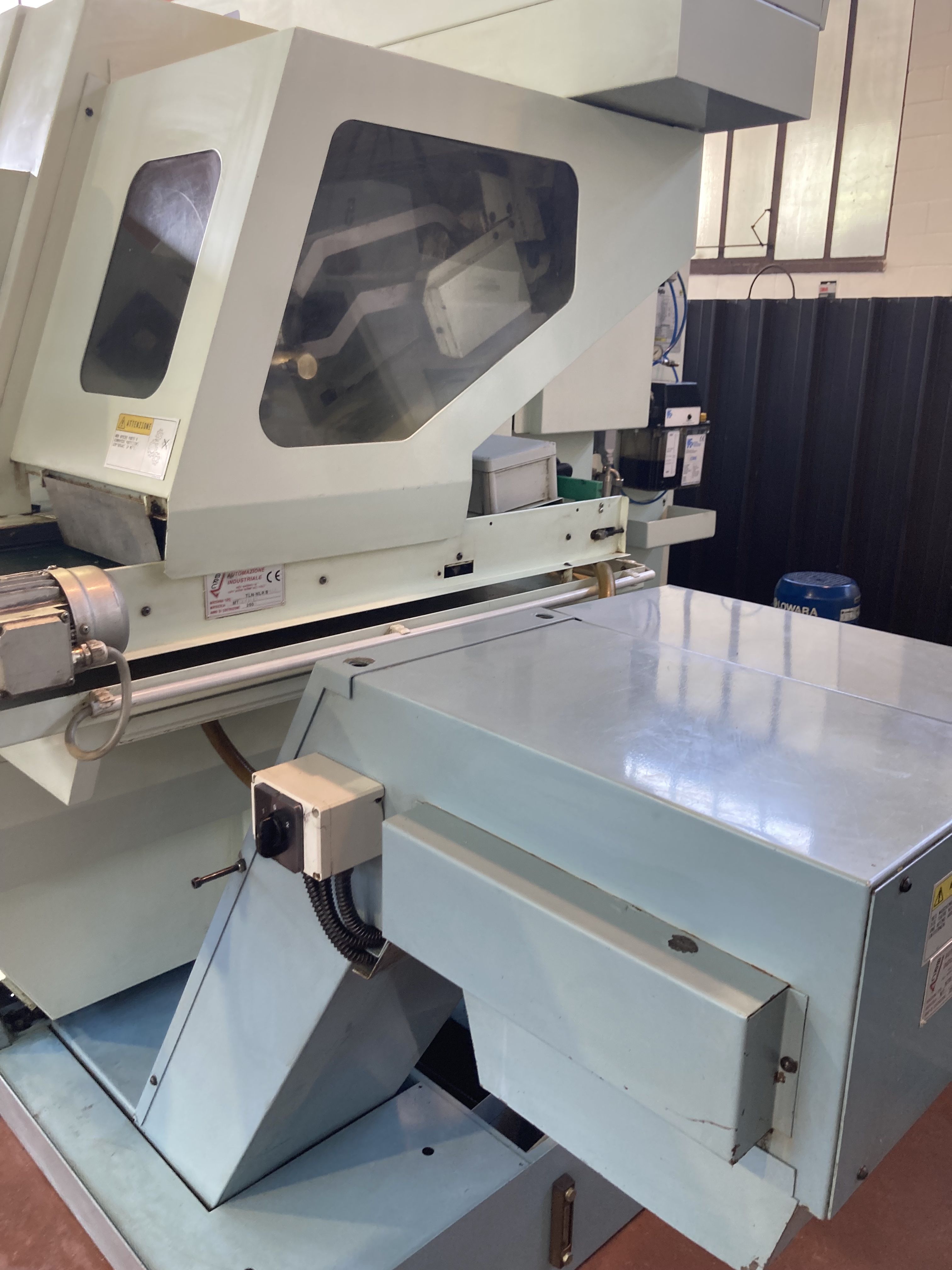

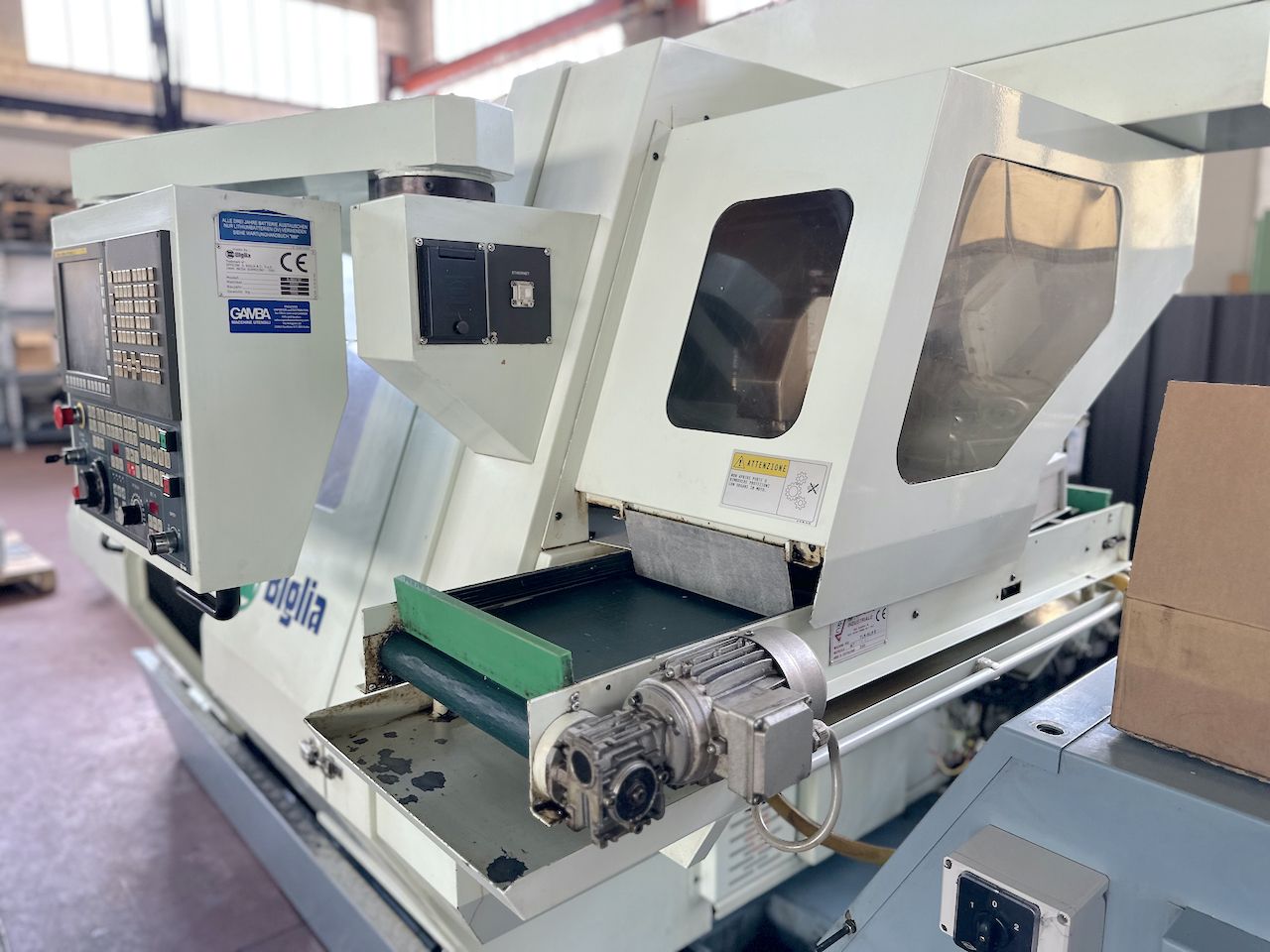

Nastro scarico pezzo
Sì
Evacuatore truciolo
si
Robot scarico pezzo
si
Peso totale macchina
7400 Kg
Ingombri Macchina
4400x2150x2200 mm173,23x84,65x86,61 in
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
