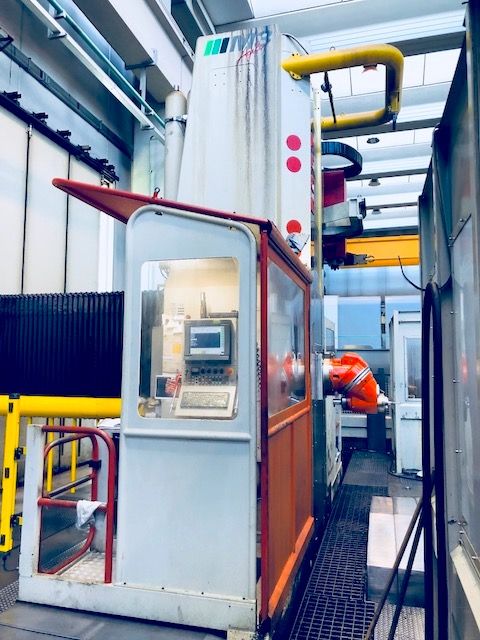

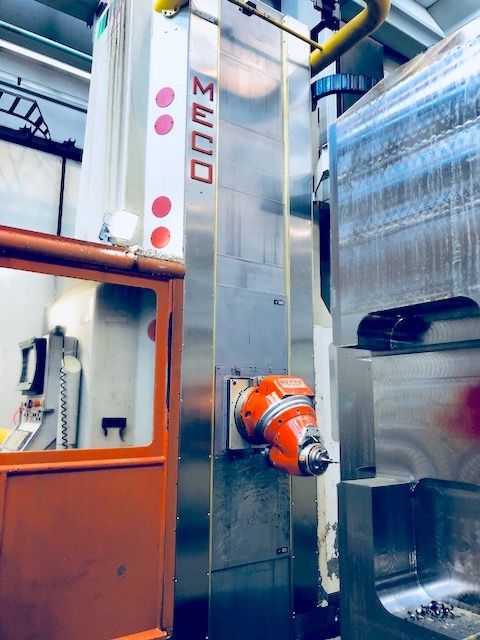

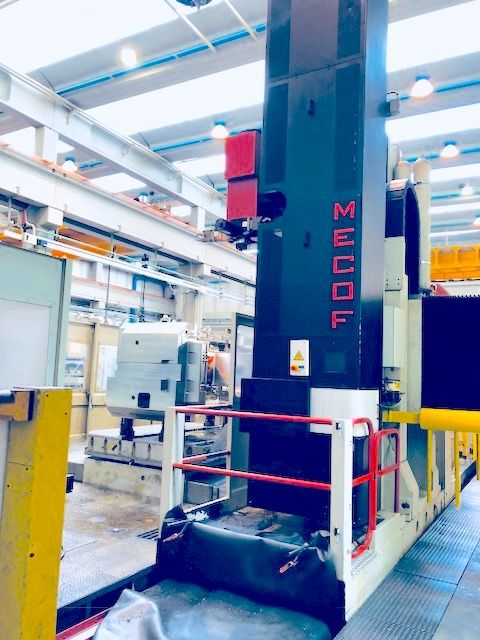

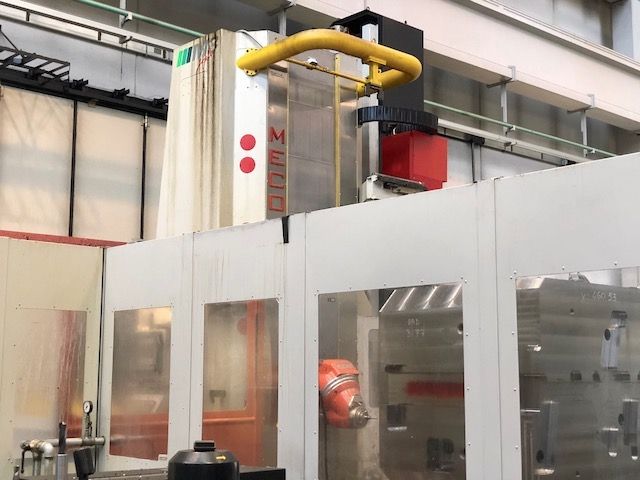

Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
M3-C AGILE
CapacitÃ
4000x2650x1250+1500 mm157,48x104,33x49,21+59,06 in
Anno di costruzione
2005
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
4000 mm157,48 in
Verticale (Y)
2650 mm104,33 in
Trasversale RAM (Z)
1250 mm49,21 in
Tavola (V)
1500 mm59,06 in

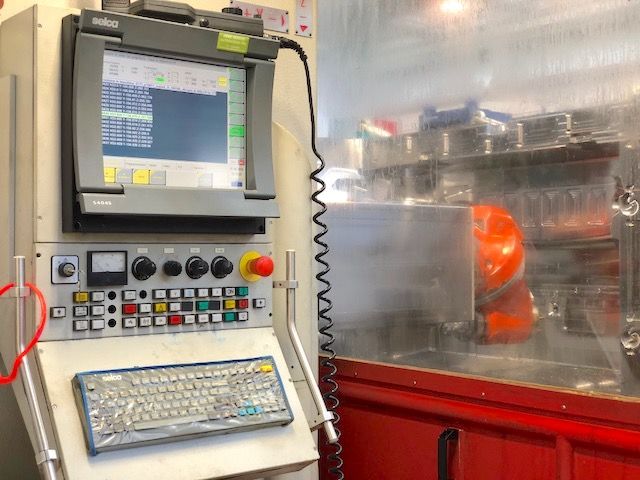

CNC
CNC
SELCA S4060D
AVANZAMENTI
Rapido X
20 m/min787,40 ipm
Rapido Y
20 m/min787,40 ipm
Rapido Z
20 m/min787,40 ipm
Rapido V
6 m/min236,22 ipm
ATC
Postazioni
80 (75 ISO50 + 5 HSK63E)
Diam max utensile
125 (ISO50) / 60 (HSK63E) mm4,92 (ISO1,97) / 2,36 (HSK2,48E) in
Diam max con posti adiacenti liberi
240 (ISO50) / 60 (HSK63E) mm9,45 (ISO1,97) / 2,36 (HSK2,48E) in
Lunghezza max utensile
400 (ISO50) / 180 (HSK63E) mm15,75 (ISO1,97) / 7,09 (HSK2,48E) in
Peso max utensile
28 (ISO50) / 5 (HSK63E) Kg
Attacco utensile
75xISO50 + 5xHSK63E
TAVOLA 1
Superficie
2500x2000 mm98,43x78,74 in
Traslazione
1500 mm59,06 in
Risoluzione (asse B)
0,002 °
Portata
30.000 Kg
Velocità rotazione
0-12,000 (°/min) Rpm o °/min
Note
8 cave a T 22mm

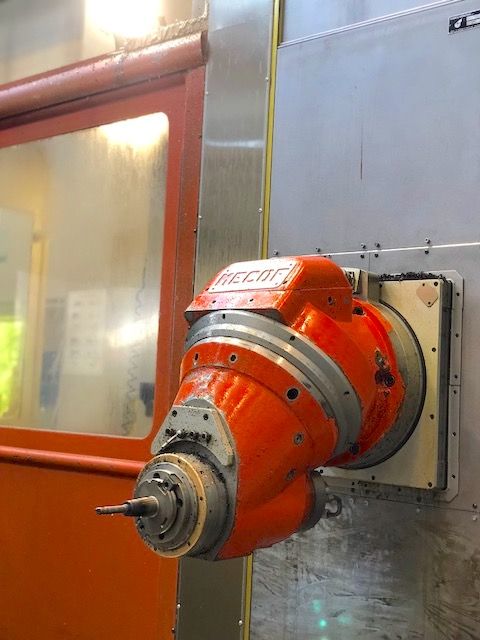

TESTA 1
Refrigerante
12 Bar interni - 6 bar esterni
Tipo
TCB6 birotativa continua automatica
Cono mandrino
ISO50
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
650(S1) Nm
Velocità max
15-6.000 Rpm
Potenza max
30 Kw
TESTA 2
Tipo
testa porta elettromandrino E32
Cono mandrino
HSK63-E
Coppia max
30 Nm
Velocità max
500-20.000 Rpm
Potenza max
22 Kw
STAZIONE PICK-UP CAMBIO TESTE
Posizioni
2
MANDRINO
Sezione RAM
450x450 mm17,72x17,72 in
Potenza mandrino
30 Kw
Cambio gamma
15-440 / 440-6.000
Velocità rotazione
15-6.000 Rpm
Coppia
650 Nm
Cono
ISO50
Note
Refrigerante interno mandrino
EXTRA
Presetting Utensili
BLUM Mirco200 + Software sostituzione utensili usurati
Frigorifero
Kelvin MCF7000
Alta pressione
12Bar(int)+6Bar(ext)
Sistema filtraggio
doppia vasca (raccolta+filtragigo) 1000+1000 litri
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
Perimetrale integrale
Evacuatore trucioli
si
DisponibilitÃ
pronta
Visibile in funzione
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
