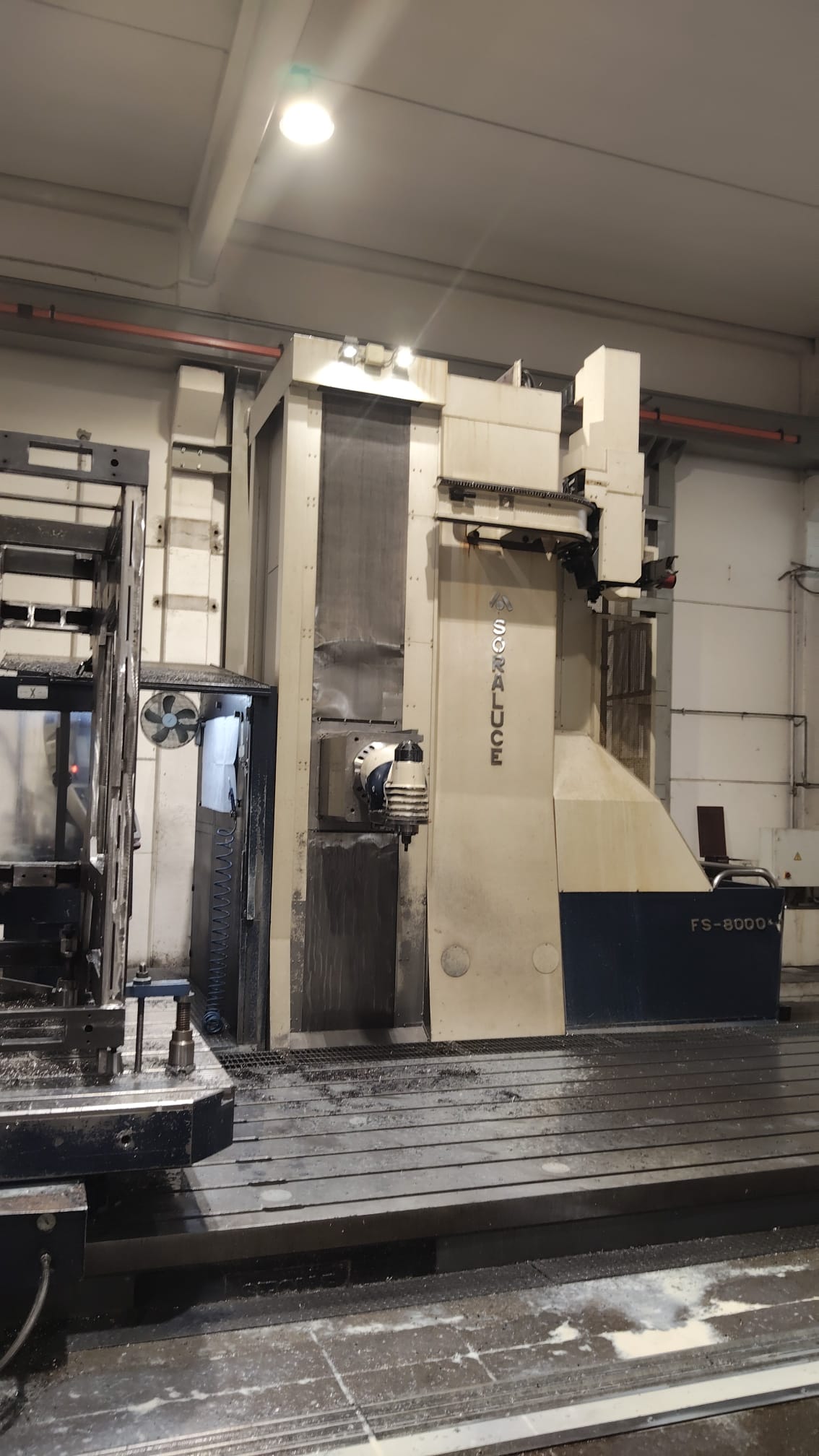

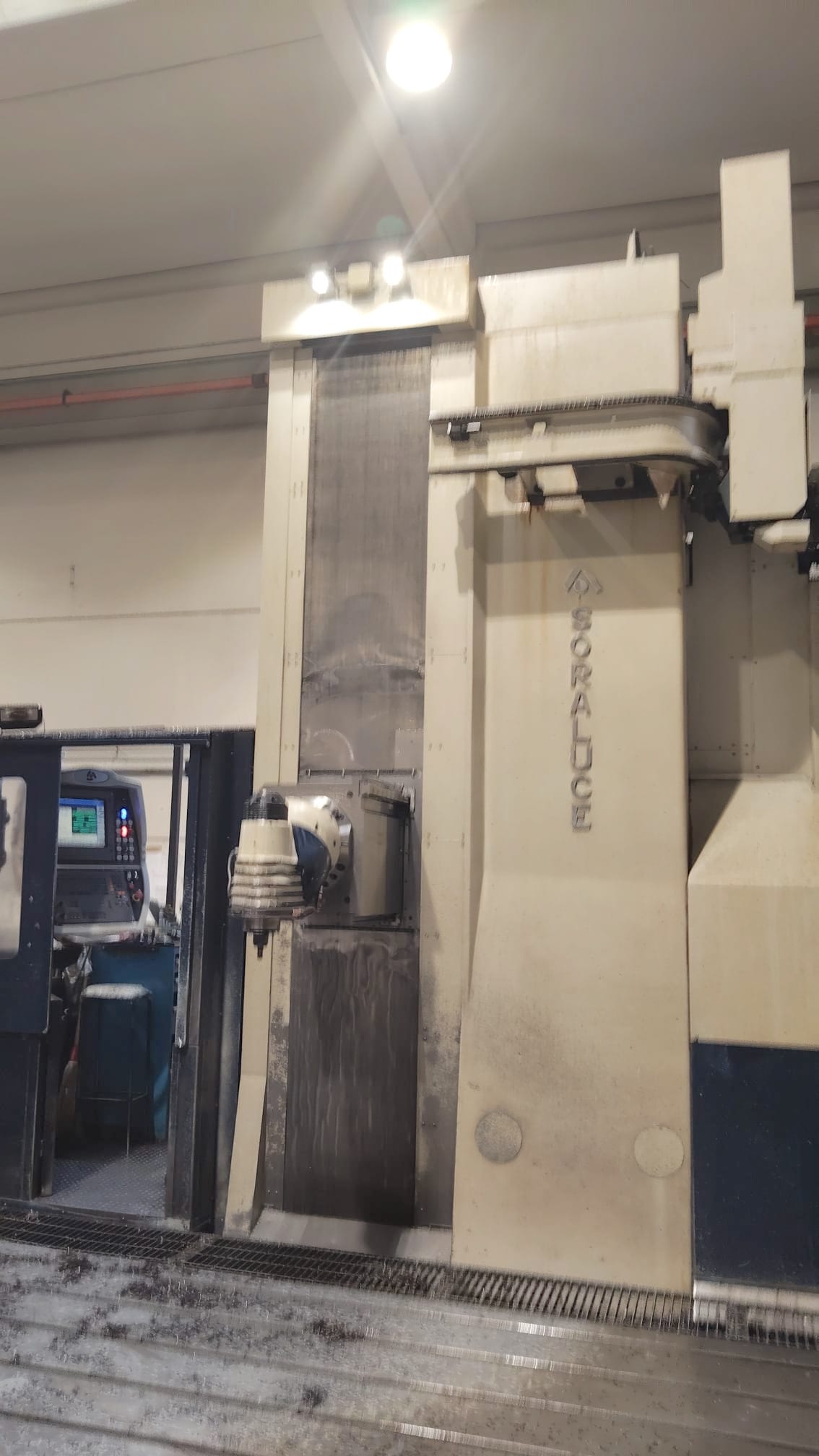

Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
FS8000
Capacità
8000x3300x1500 mm314,96x129,92x59,06 in
Anno di costruzione
2006

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
8000 mm314,96 in
Verticale (Y)
2800 (3300 with head rotated) mm110,24 (129,92 with head rotated) in
Trasversale RAM (Z)
1500 mm59,06 in
Sostentamento assi
guide lineari
CNC
Sistema di misura
Righe ottiche Heidenhain pressurizzate
Azionamenti
Servoazionamenti con motori Heidenhain
Note
Volantino elettronico remotato HR410
CNC
Heidenhain iTNC530
MANDRINO
Potenza mandrino
(S1) 30 Kw
Velocità rotazione
3000 Rpm
Coppia
1240 Nm
Cono
ISO50 DIN69871
Note
Cambio gamma ZF
AVANZAMENTI
Rapido X
15 m/min590,55 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
15 m/min590,55 ipm
X
5 m/min196,85 ipm
Y
5 m/min196,85 ipm
Z
5 m/min196,85 ipm
ATC
Postazioni
40
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
250 mm9,84 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
20 Kg
Attacco utensile
ISO50
Posizione
verticale/orizzontale
TAVOLA 1
Note
predisposizione idraulica ed elettrica per tavola girevole

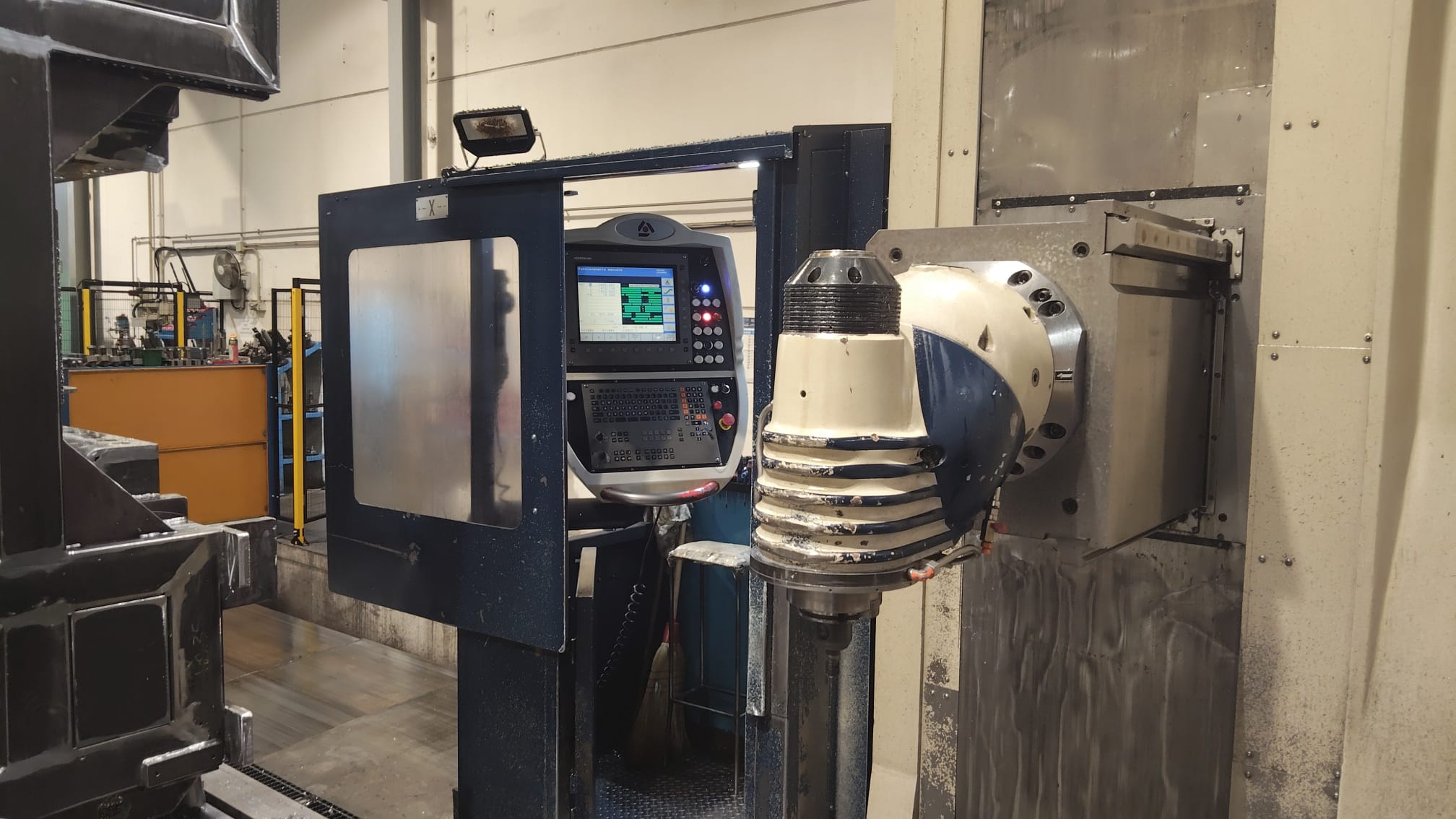

TESTA 1
Tipo
Birotativa automatica
Cono mandrino
ISO50 DIN69871
Asse A
144x2,5 °
Asse C
144x2,5 °
Coppia max
1240 Nm
Velocità max
3000 Rpm
Potenza max
30 Kw
Refrigerante
interno mandrino
EXTRA
Potenza totale installata
64 KVA
Peso totale macchina
38400 Kg
Ingombri Macchina
17500x4050x5020 mm688,98x159,45x197,64 in
Alta pressione
15Bar 50Lt/min
Sistema filtraggio
500 lt. con separatore magnetico

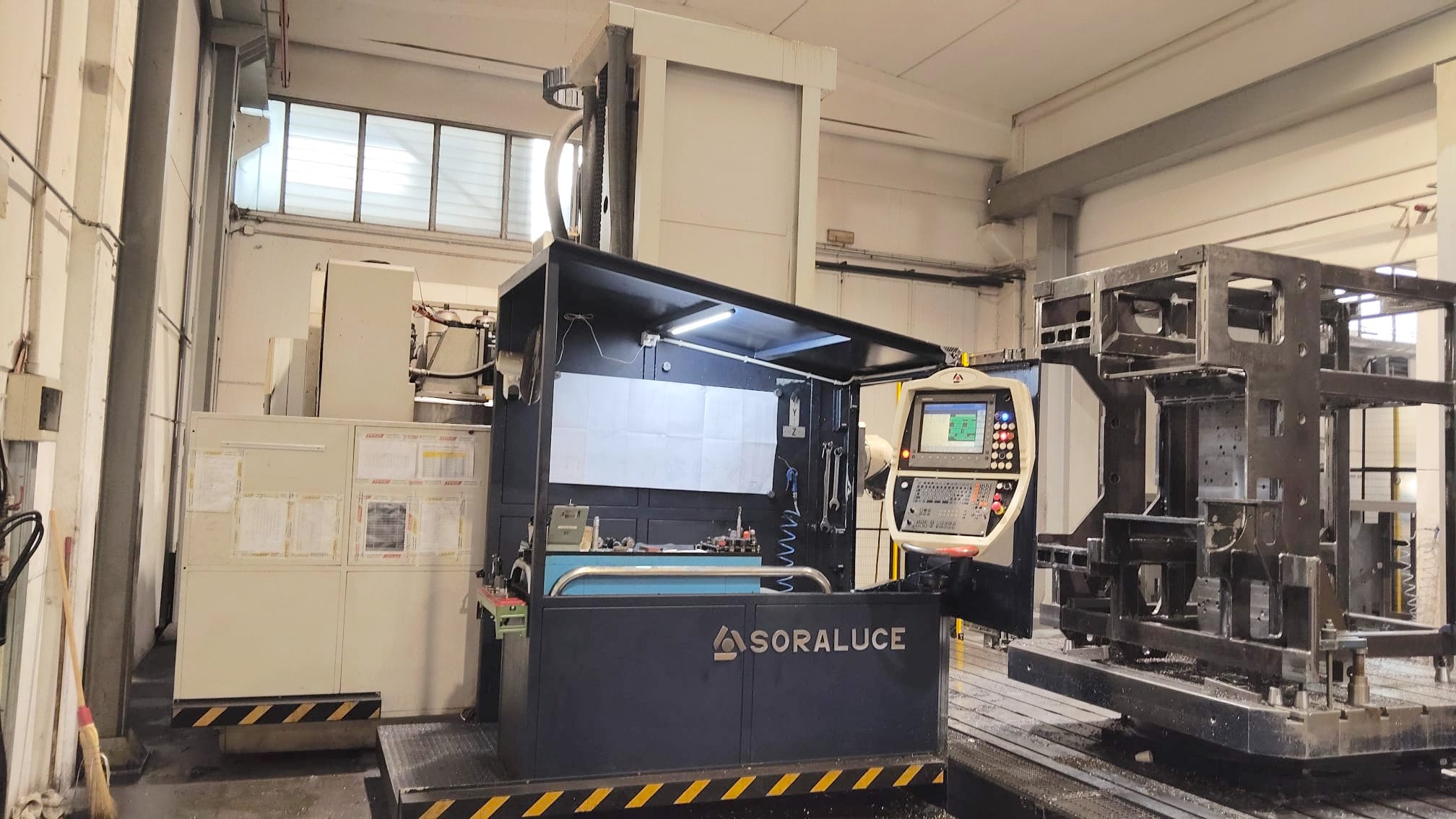

Piattaforma mobile operatore
corsa verticale 1800mm
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Evacuatore trucioli
longitudinale
Principali interventi/aggiornamenti effettuati sulla macchina
Revisione completa testa nel 2024
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
