Categoria
Centro di lavoro
Tipo
a 5 assi o più
Marca

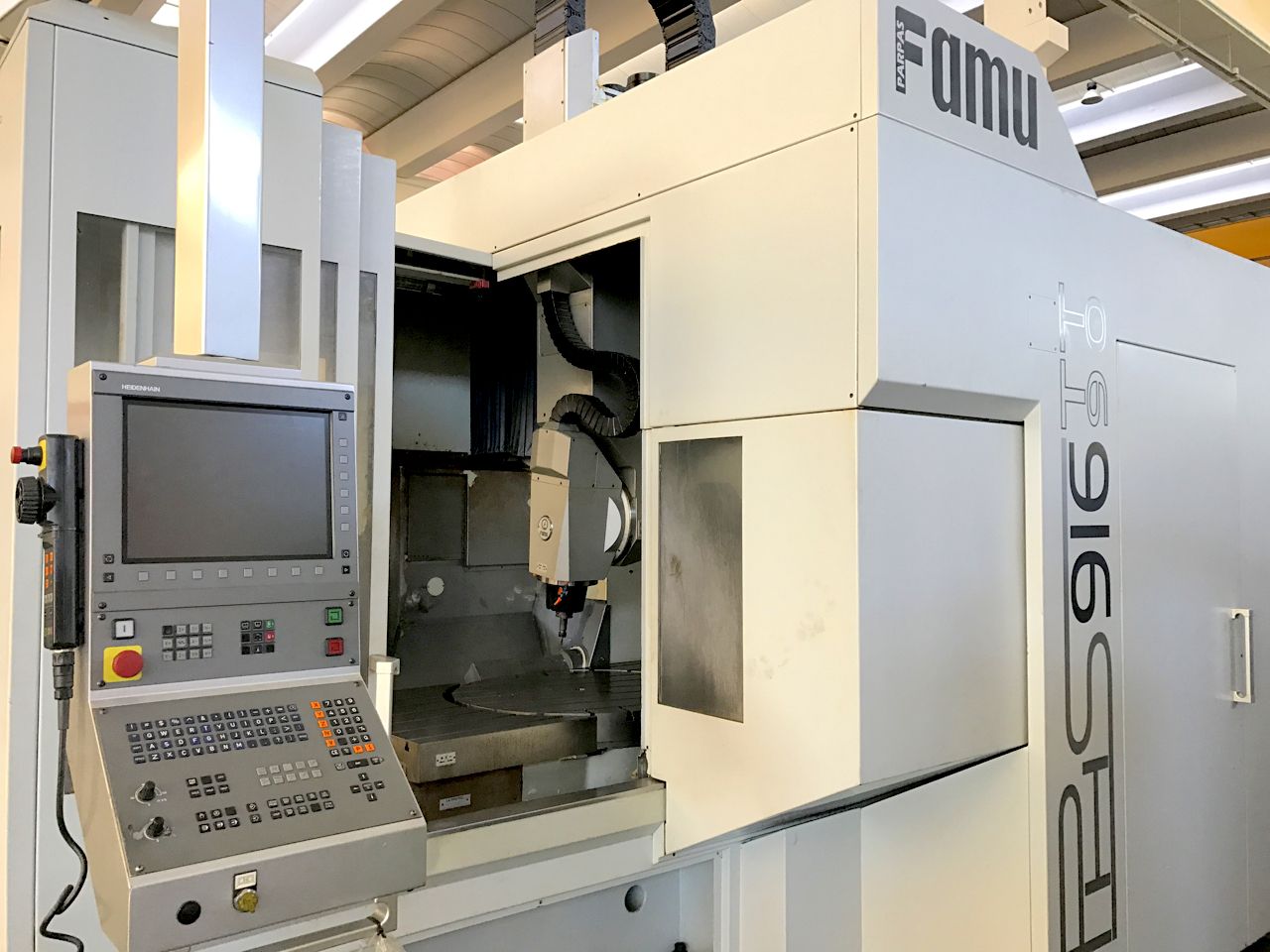

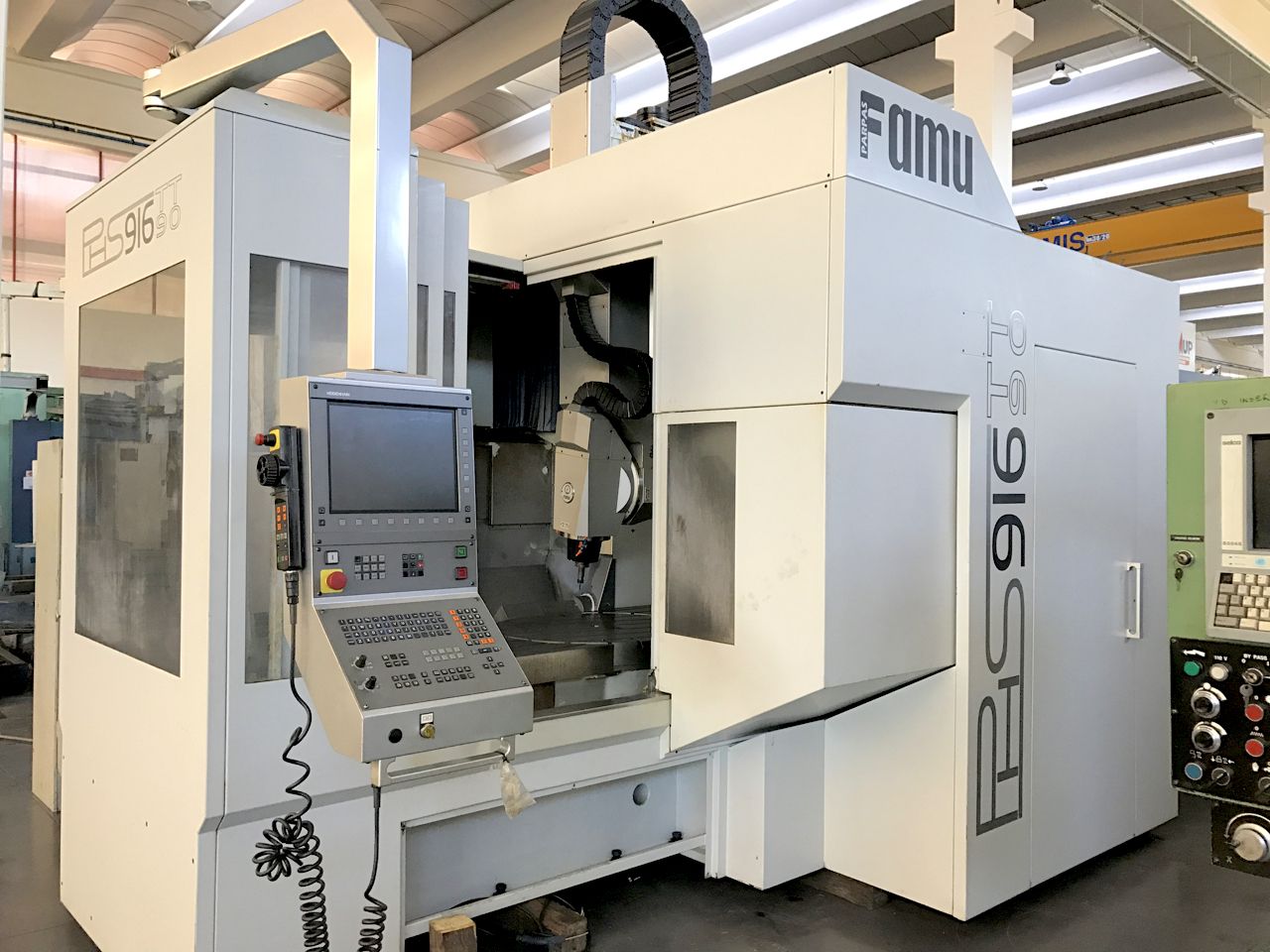

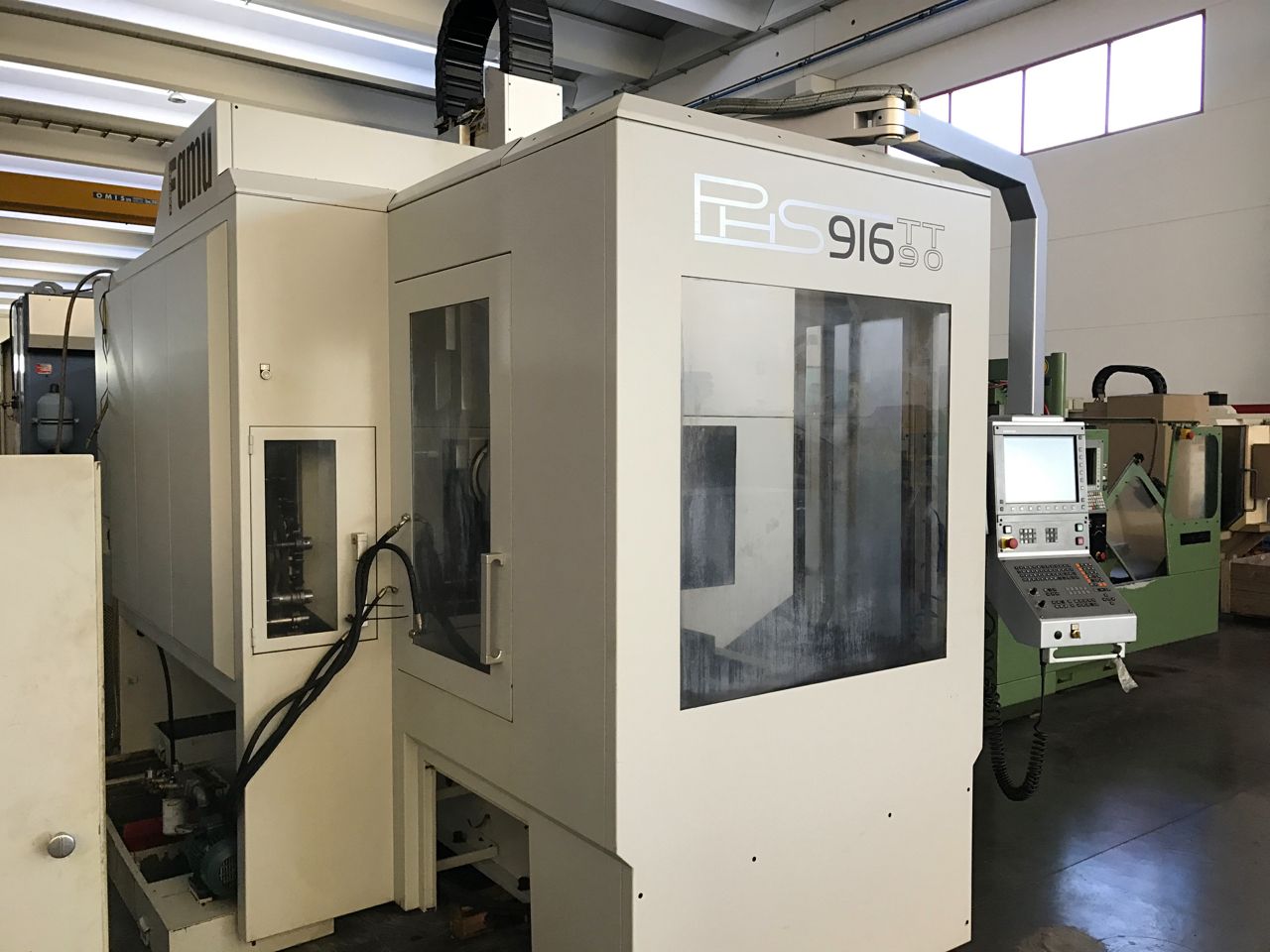

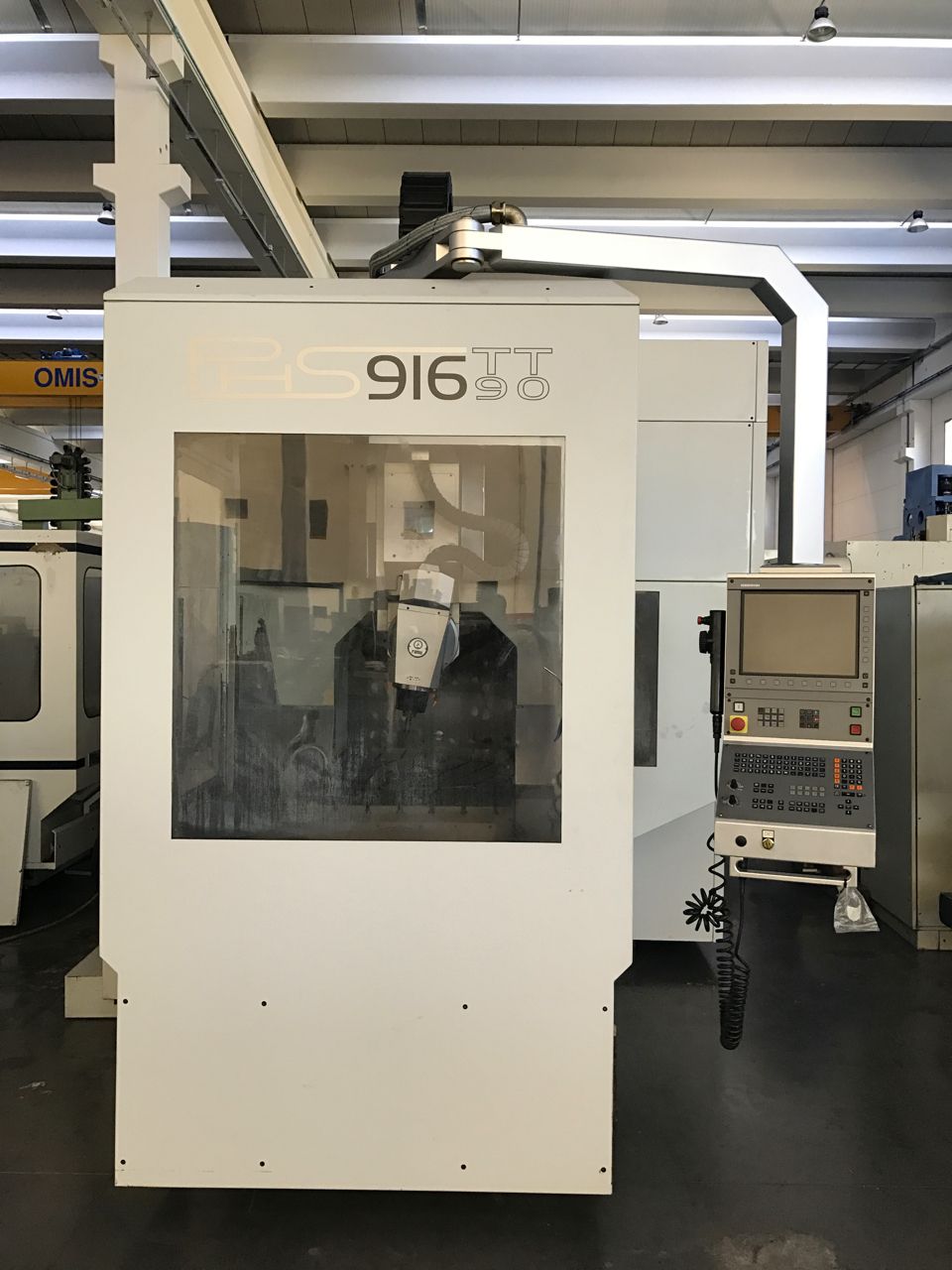

Modello
PHS916 TT90
Capacità
1600x1600x800 mm62,99x62,99x31,50 in
Anno di costruzione
2004
Consulta le alternative disponibili in pronta consegna
-1.jpeg "Rivendita Centro di lavoro a 5 assi o più FPT DINO usato")
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1600 mm62,99 in
Verticale (Z)
800 (-156/+645) mm31,50 (-6,14/+25,39) in
Trasversale (Y)
1600 mm62,99 in
Oscillazione Testa (A)
+95/-45 °
Rotazione Tavola (B)
(continua) 0,001 °
Capacià volteggio Cilindro
900 mm35,43 in
Note
920mm between columns, table to spindle nose -156/645
CNC
CNC

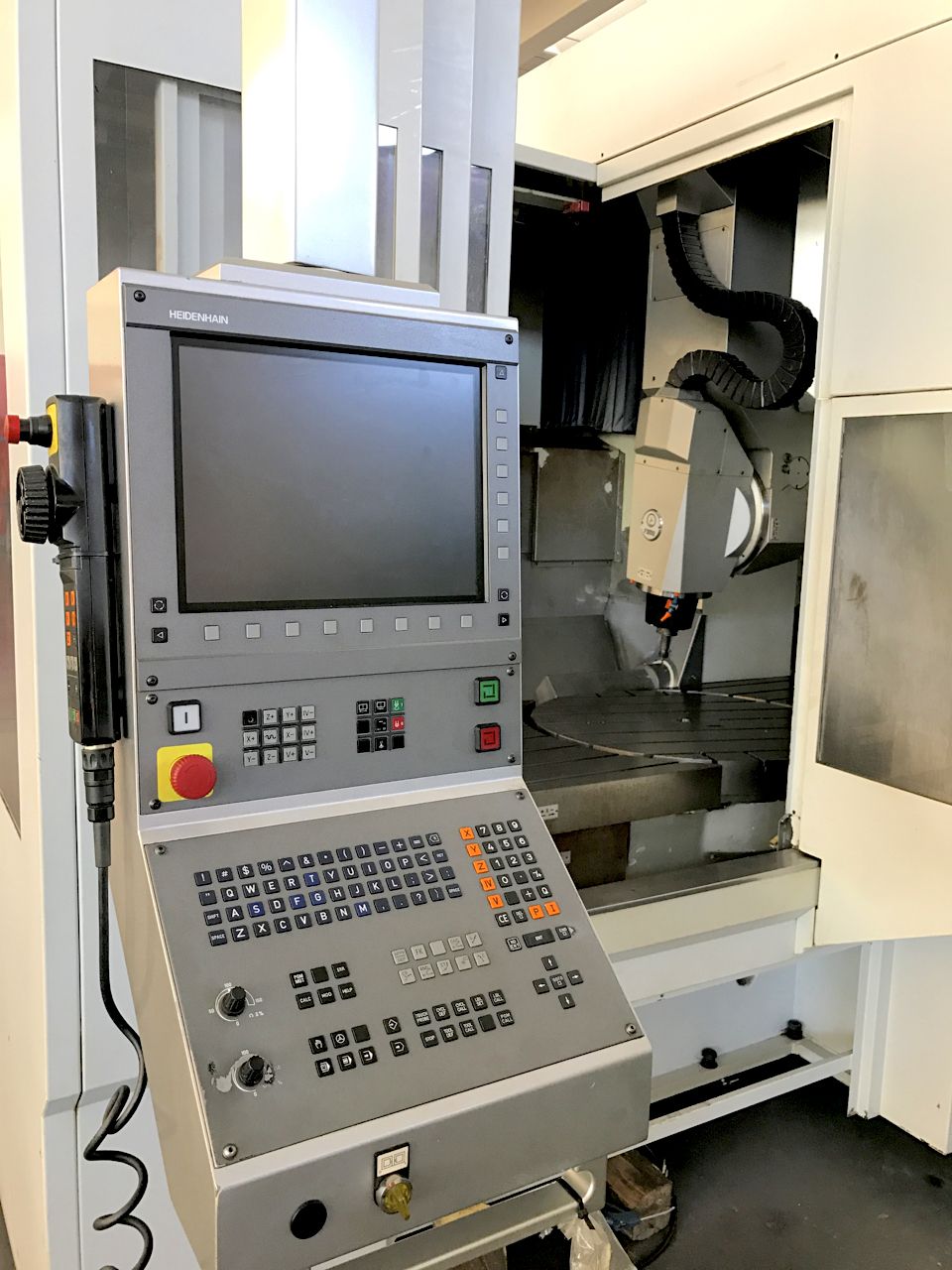

Heidenhain iTNC530
MANDRINO
Foro mandrino
30 mm1,18 in
Velocità rotazione
22000 Rpm
Cono morse canotta
HSK63A DIN69893
Trasmissione mandrino
Elettromandrino
Coppia
42 Nm
AVANZAMENTI
Rapido X
30 m/min1.181,10 ipm
Rapido Y
30 m/min1.181,10 ipm
Rapido Z
30 m/min1.181,10 ipm
B
80 Rpm
Note
accelerazione assi 10 m/s^2
TAVOLA
Dimensione (LxWxH)
1720x850 mm67,72x33,46 in
Portata
2000 Kg
Risoluzione (asse B)
0,001 °
Note

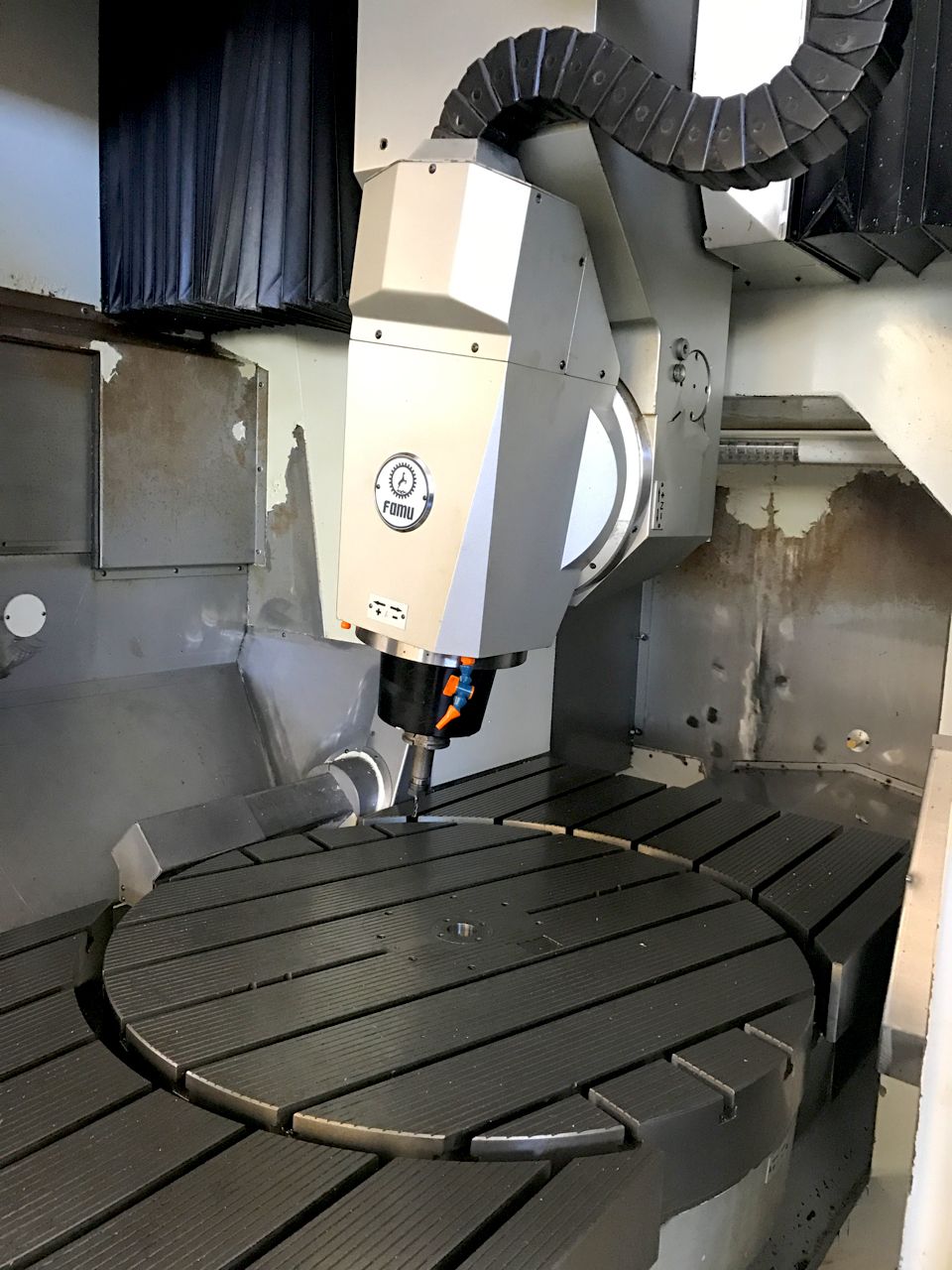

tavola girevole annegata ø900mm portata 1000 Kg
Sostentamento
guide lineari
ATC
Postazioni
24
Diam max utensile
63 mm2,48 in
Lunghezza max utensile
180 mm7,09 in
Peso max utensile
3 Kg
Attacco utensile
HSK63 DIN69893
Tempo cambio utensile
T/T 11 sec.
EXTRA
Certificazione CE
Sì
Schemi elettrici
Sì
Libri uso e manutenzione
Sì
Disponibilità
pronta
Visibile a magazzino
si
Peso totale macchina
11000 Kg

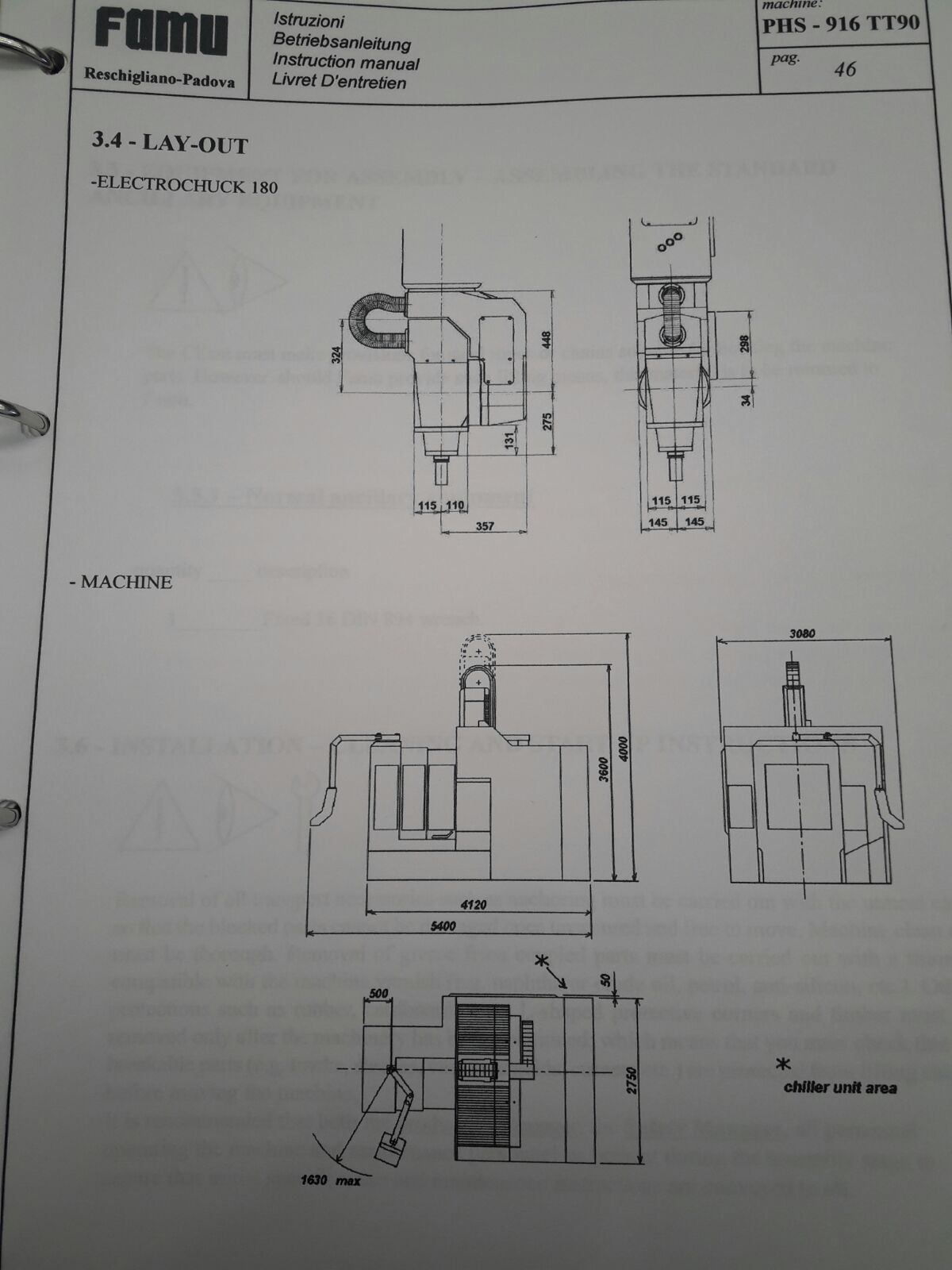

Ingombri Macchina
4120x2770x2810 mm162,20x109,05x110,63 in
Presetting Utensili
Blum
Carenatura
integrale
Alta pressione
20Bar
Accessori a corredo
tool balancing, tool collision, antivibrations, minimal lubrification oil-air
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
