Categoria
Centro di lavoro
Tipo
a 5 assi o più

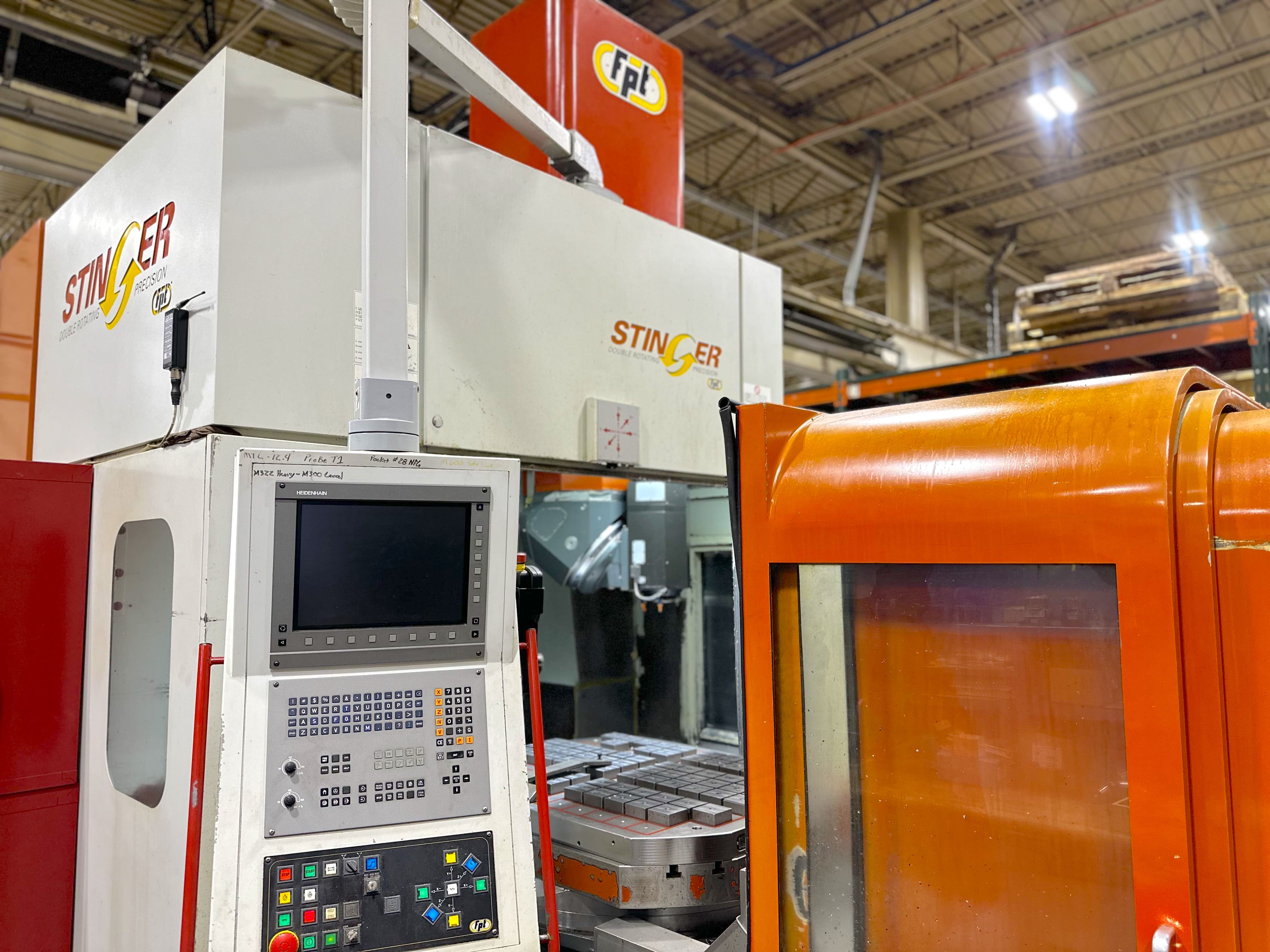

Marca
Modello

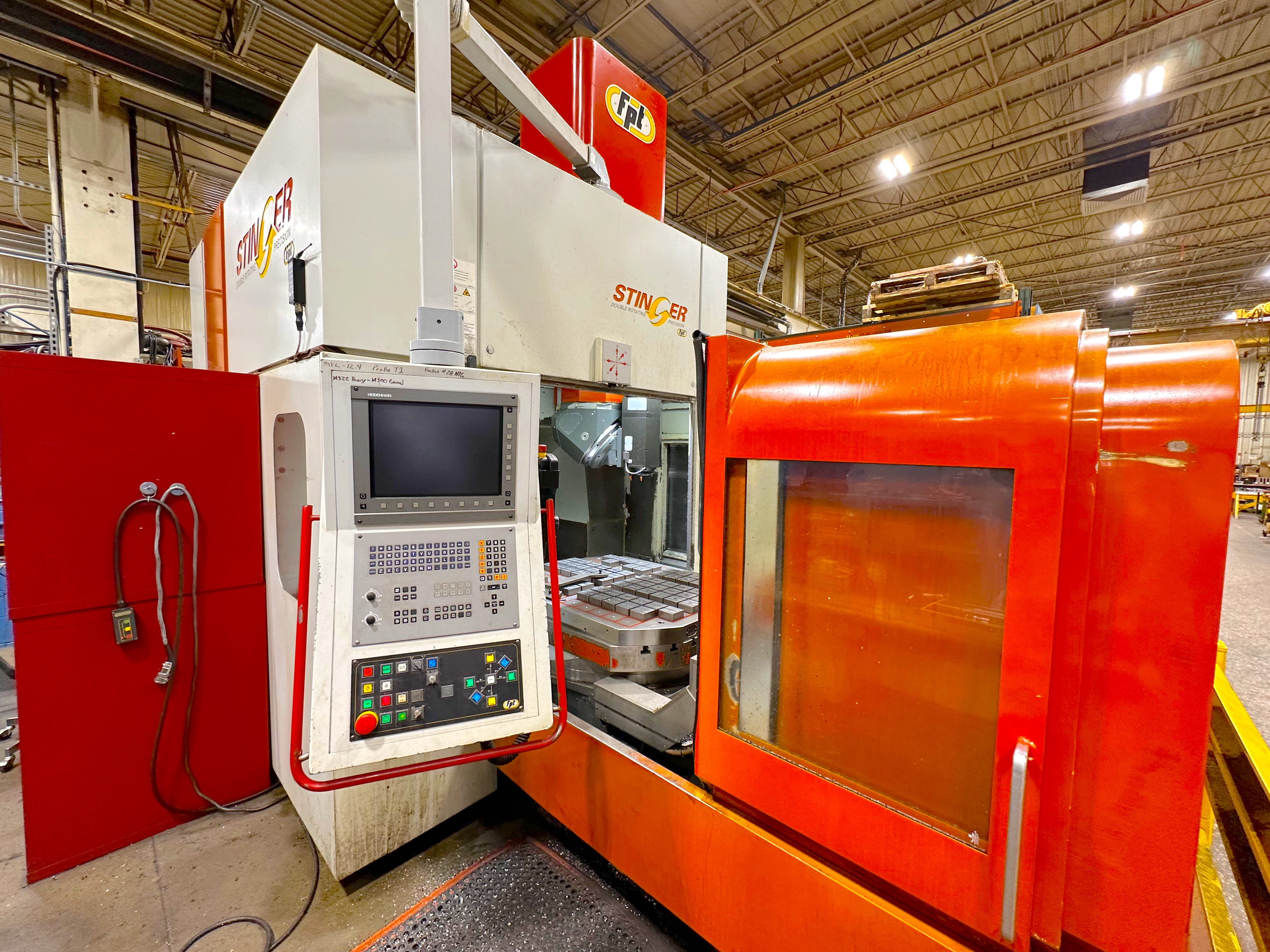

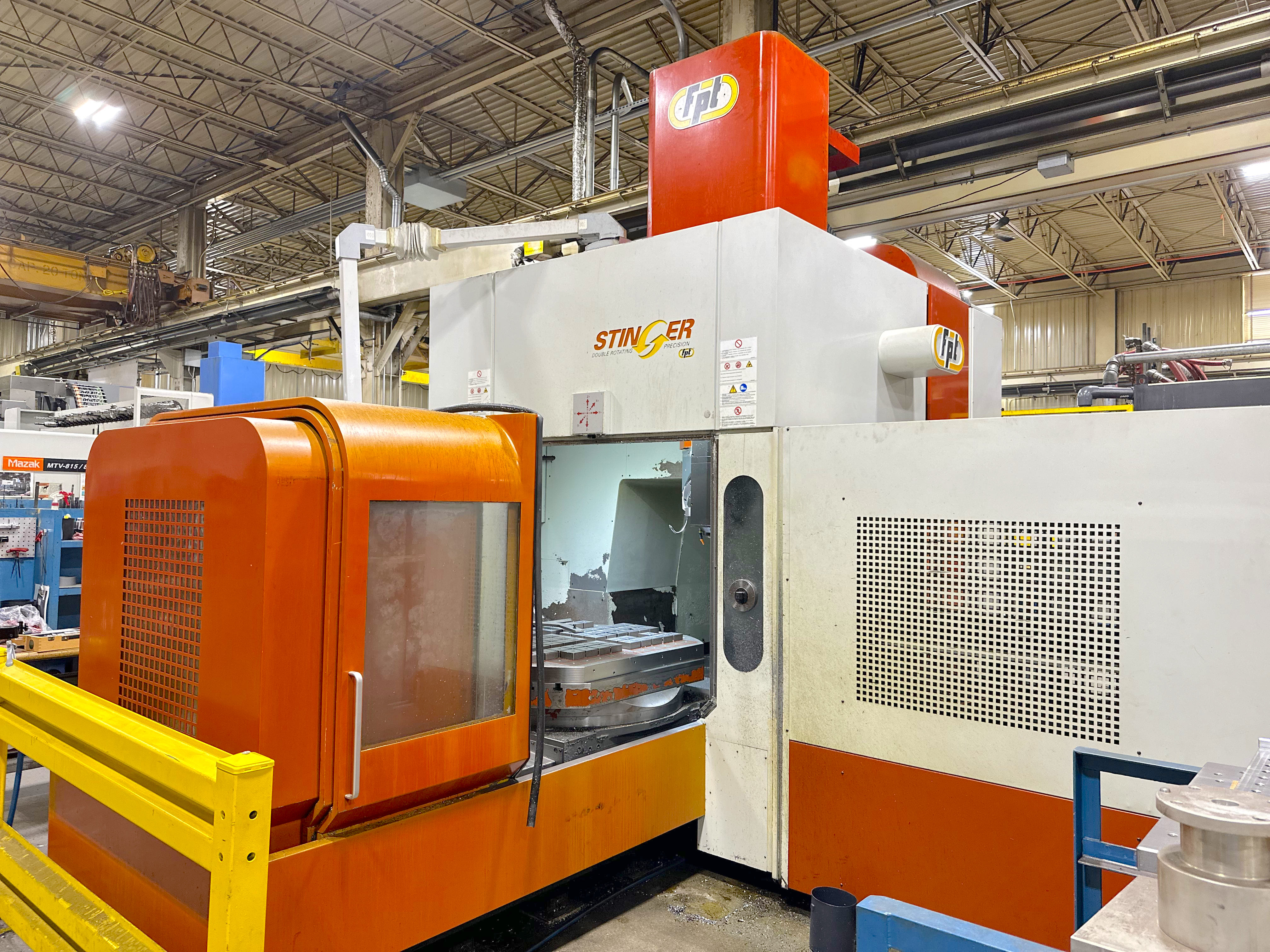

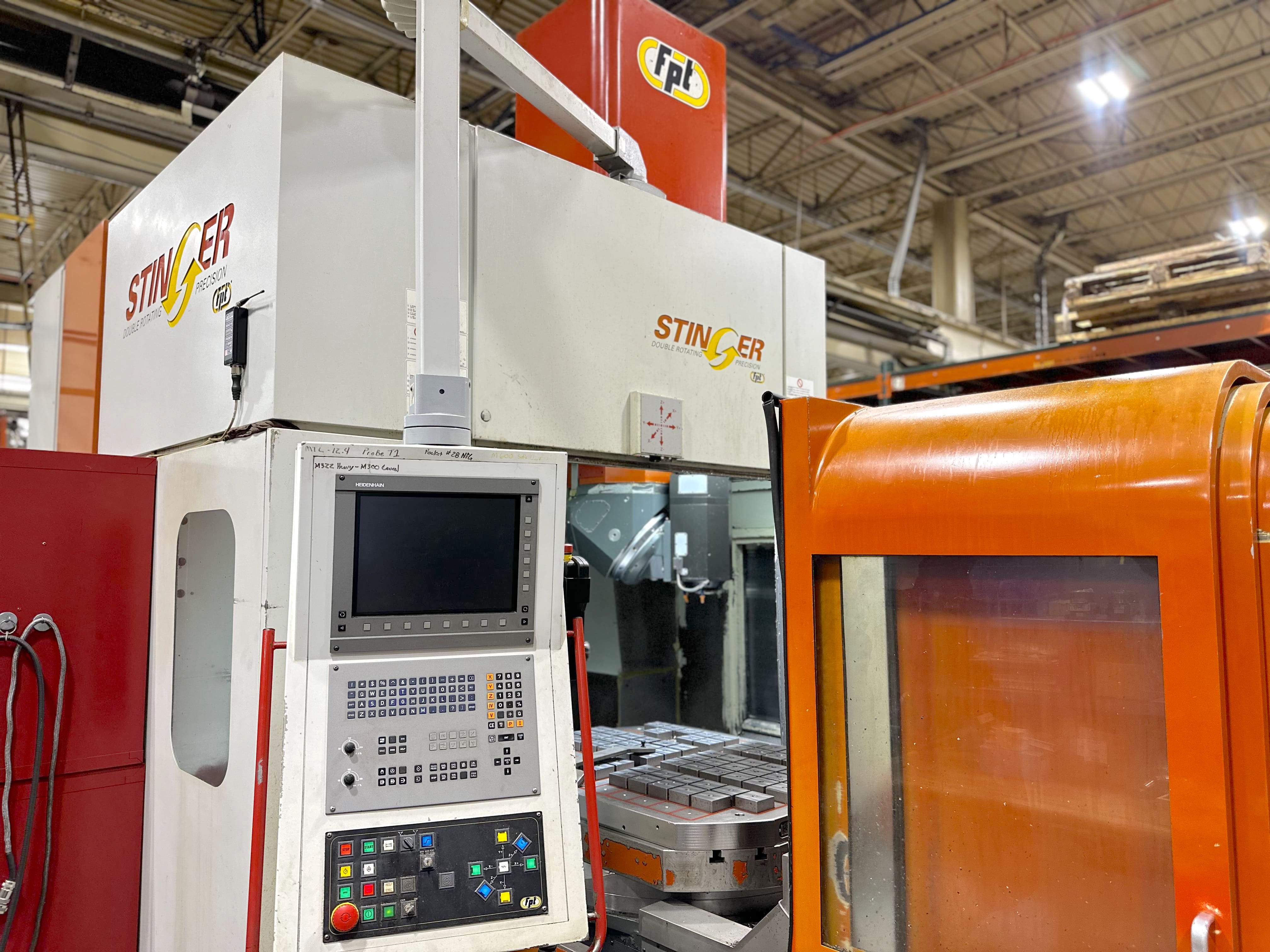

STINGER
Capacità
1750x1400x600 mm68,90x55,12x23,62 in

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1750 mm68,90 in
Verticale (Z)
600 mm23,62 in
Trasversale (Y)
1400 mm55,12 in
Rotazione Tavola (B)
°
Capacià volteggio Cilindro
1300 mm51,18 in
Oscillazione Testa (A)
∞ / 0,001 °
Distanza tra i montanti
1430 mm56,30 in
CNC
CNC

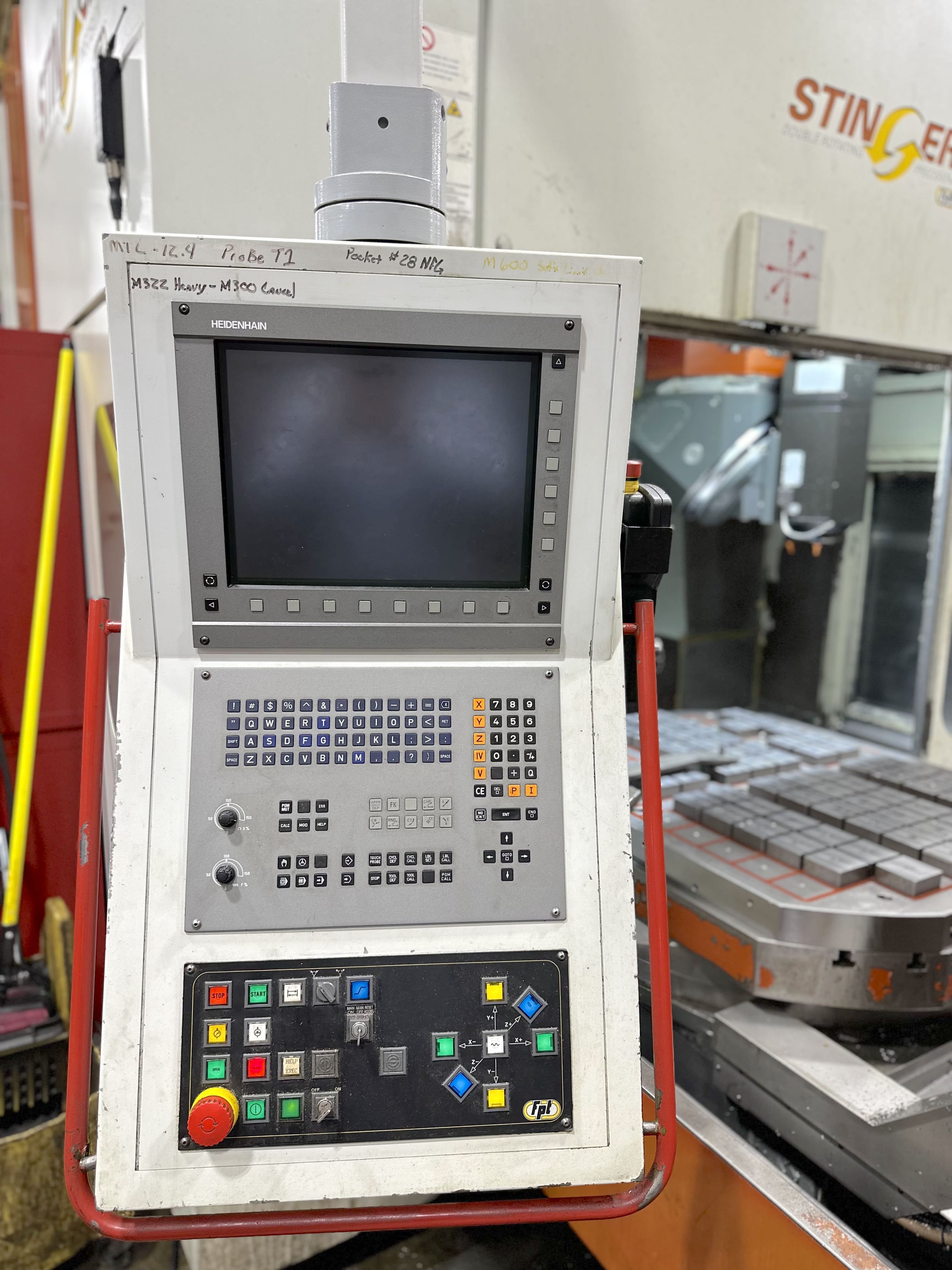

Heidenhain iTNC530
Azionamenti
Siemens

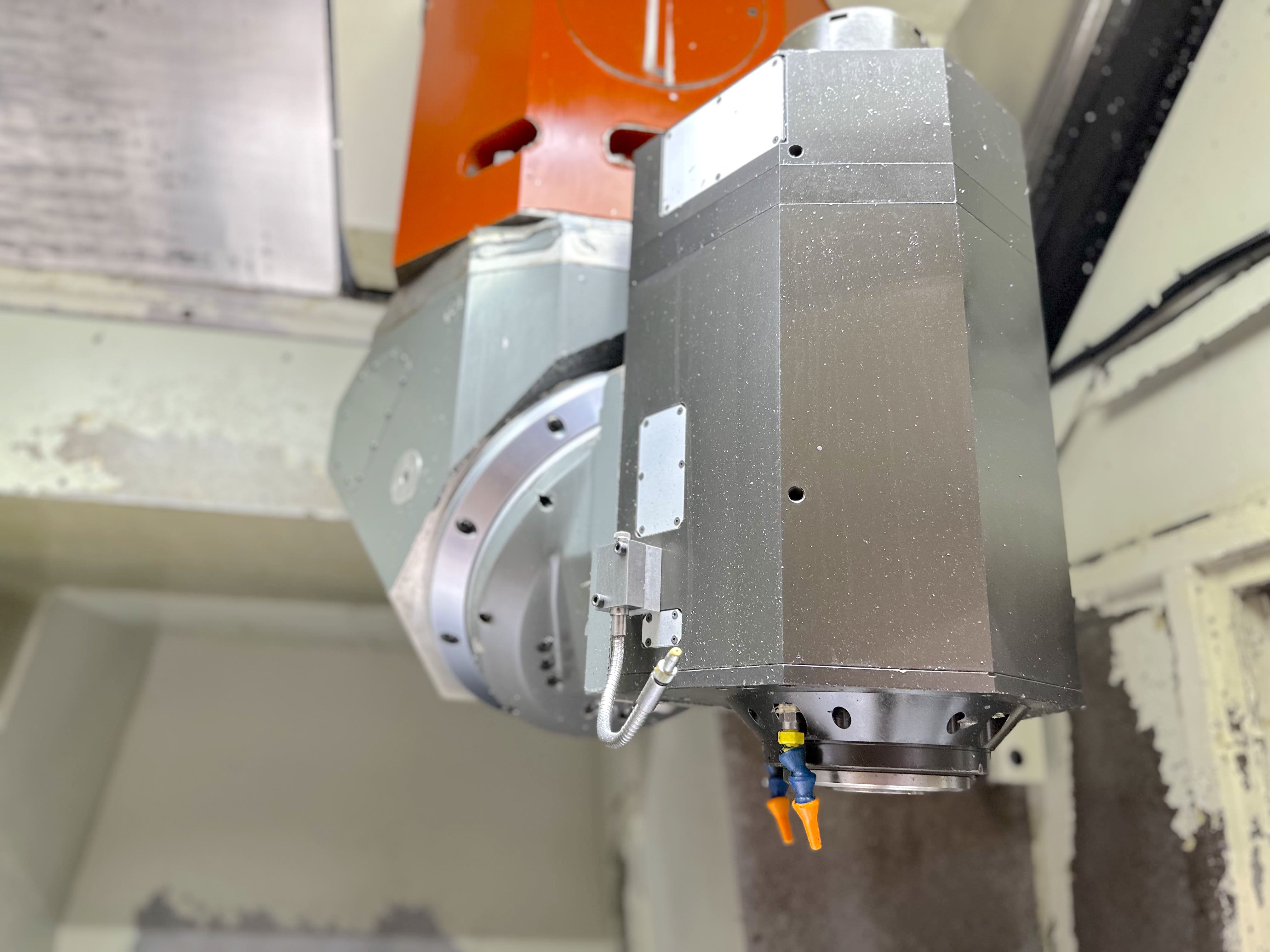

TESTA 1
Disponibile su richiesta
No
Tipo
TULCE
Cono mandrino
HSK63A
Asse A
∞ /0,001 °
Coppia max
101 Nm
Velocità max
18.000 Rpm
Potenza max
18/22 Kw
Refrigerante
CTS60 Bar

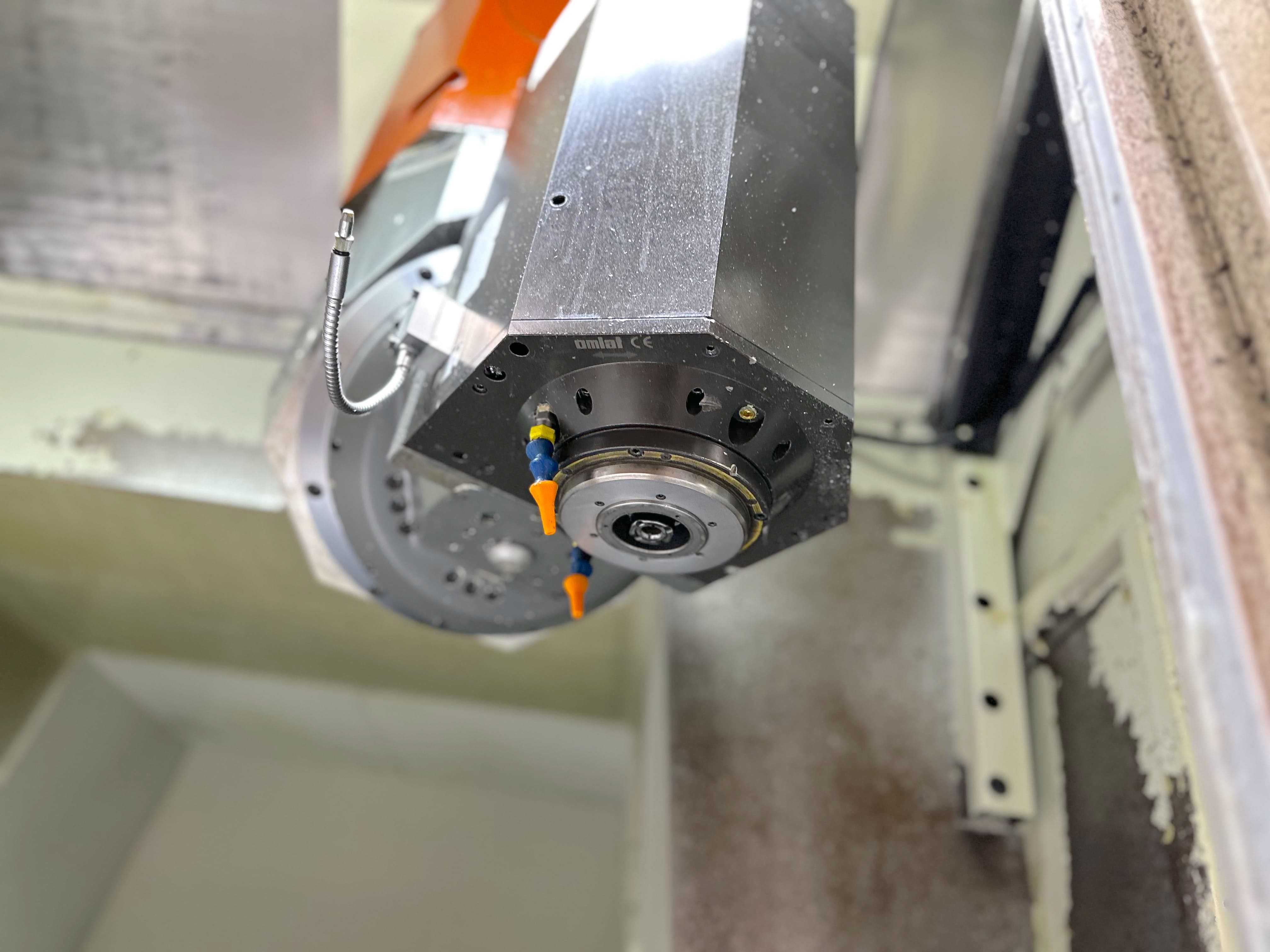

MANDRINO
Potenza mandrino
18/22 Kw
Velocità rotazione
18.000 Rpm
Coppia
101 Nm
Cono
HSK63A
Trasmissione mandrino
Electrospindle
Refrigerante interno
CTS60 Bar
AVANZAMENTI
Rapido X
35 m/min1.377,95 ipm
Rapido Y
35 m/min1.377,95 ipm
Rapido Z
35 m/min1.377,95 ipm
Accelerazione assi
6 m/s2

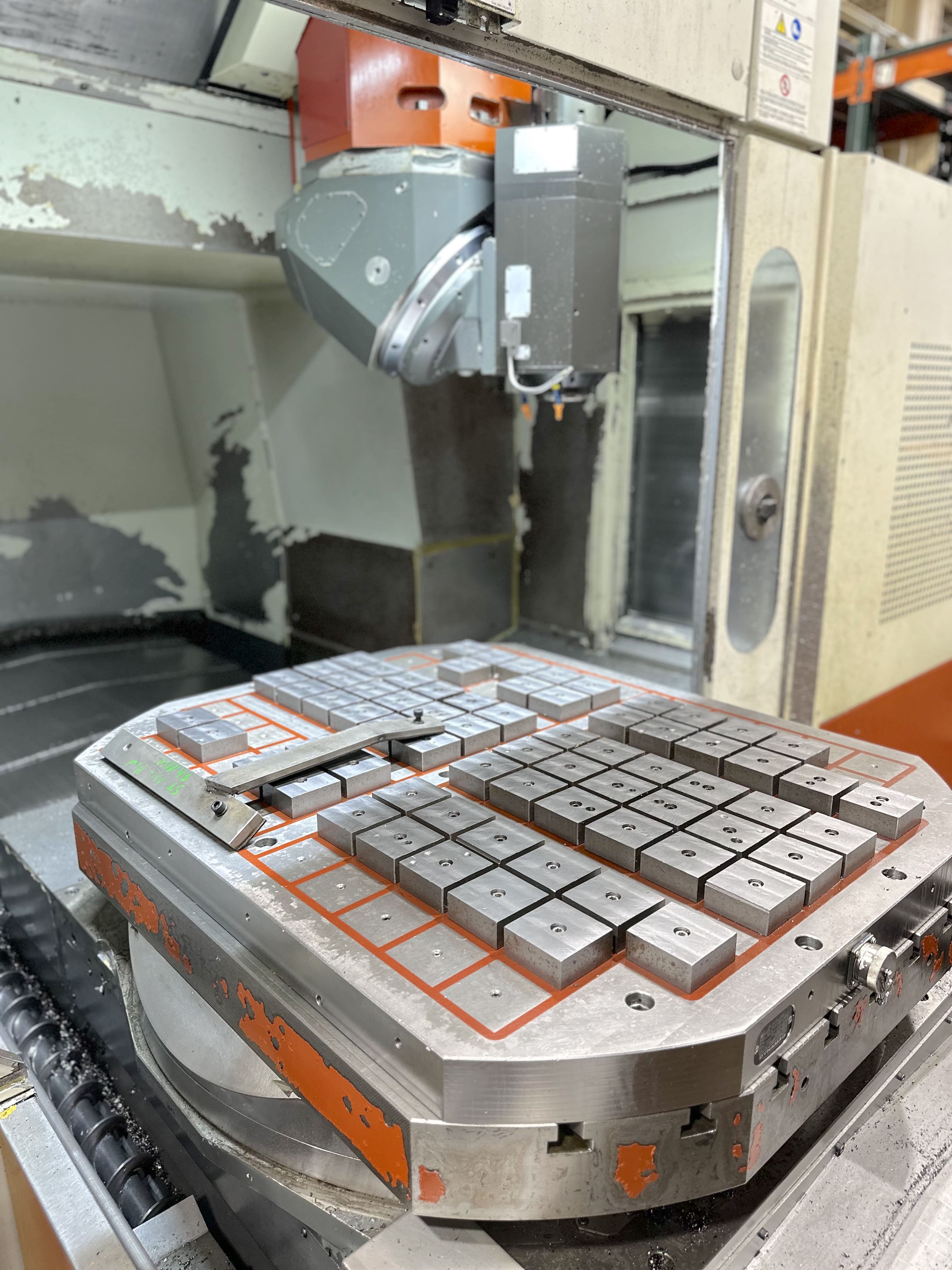

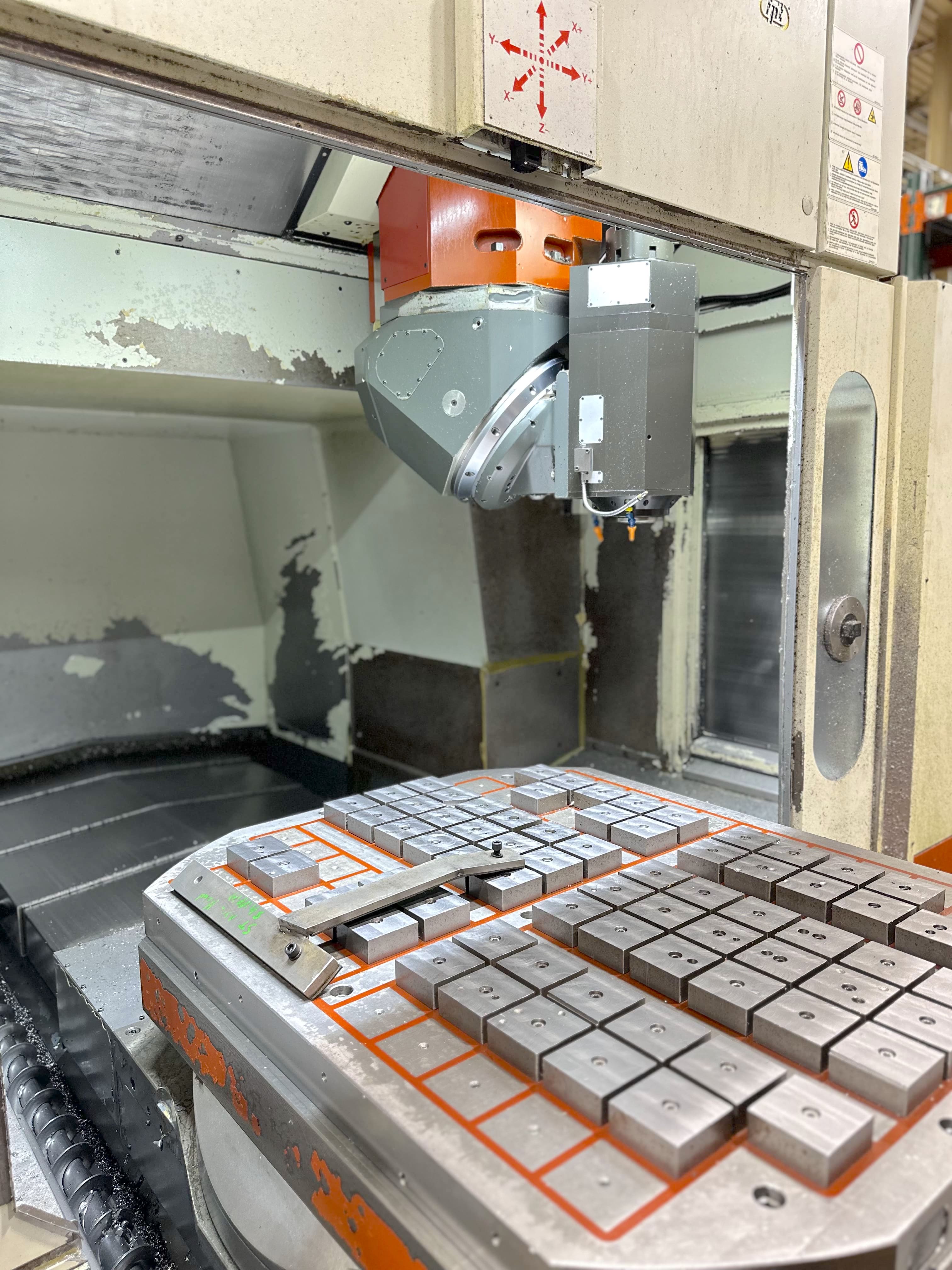

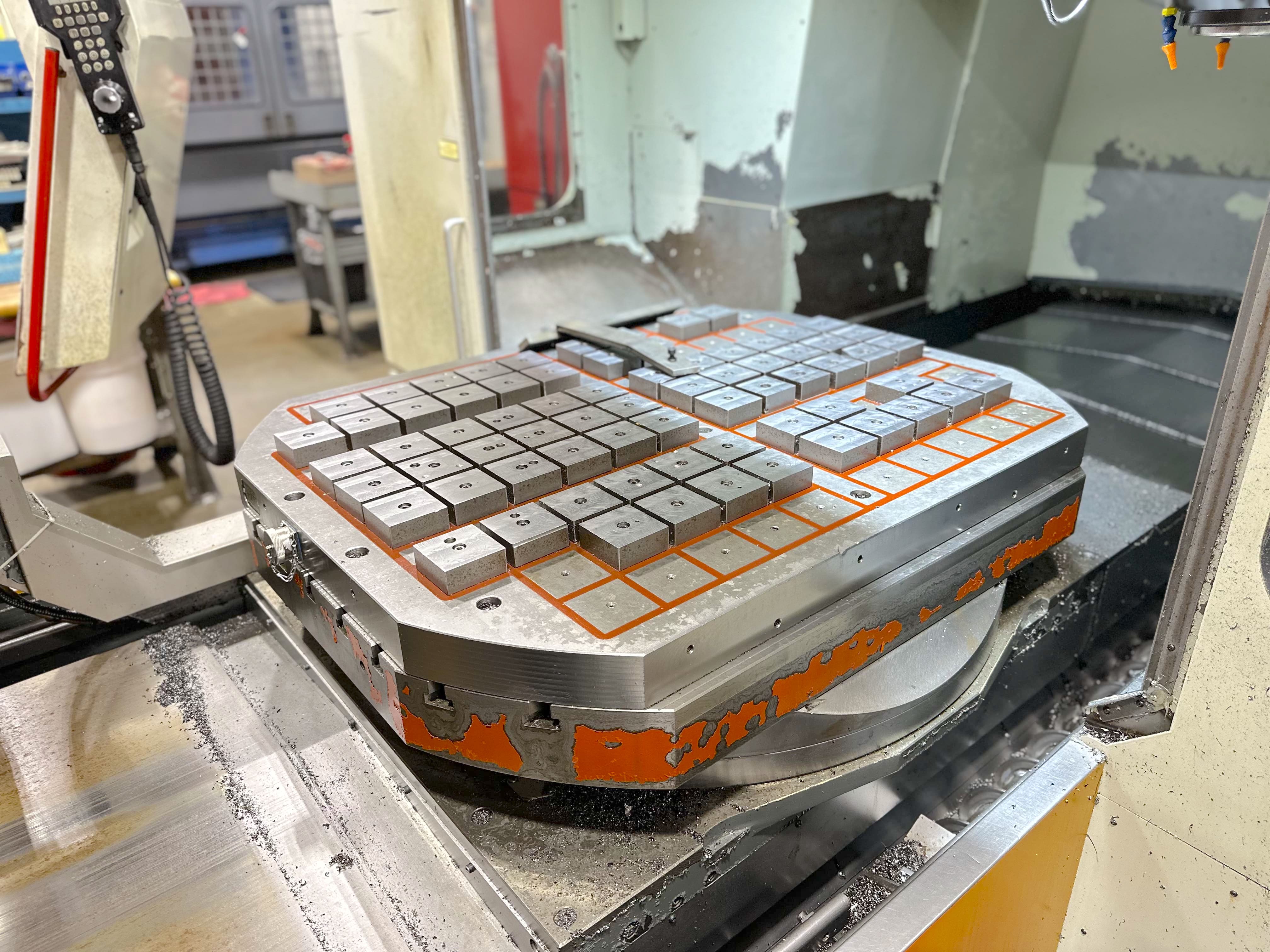

TAVOLA
Dimensione (LxWxH)
1200x1000 mm47,24x39,37 in
Portata
5000 Kg
Risoluzione (asse B)
0,001 °

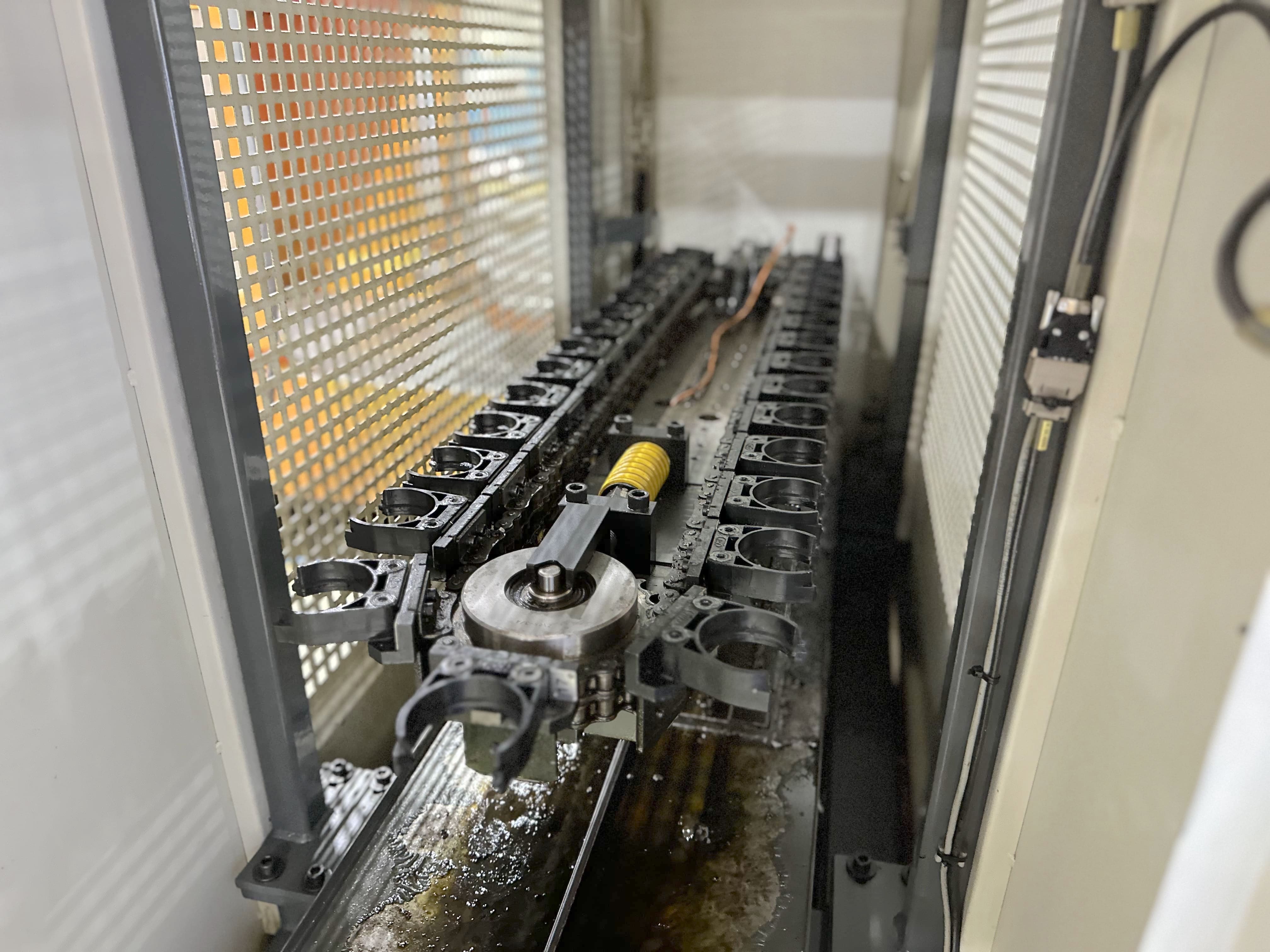

ATC
Postazioni
30
Diam max utensile
70 mm2,76 in
Lunghezza max utensile
300 mm11,81 in
Peso max utensile
10 Kg
Attacco utensile
HSK63A
EXTRA
Potenza totale installata
≈67 Kw
Peso totale macchina
≈21.000 Kg
Ingombri Macchina
≈6000x4000x3900 mm≈236,22x157,48x153,54 in
Alta pressione
60Bar

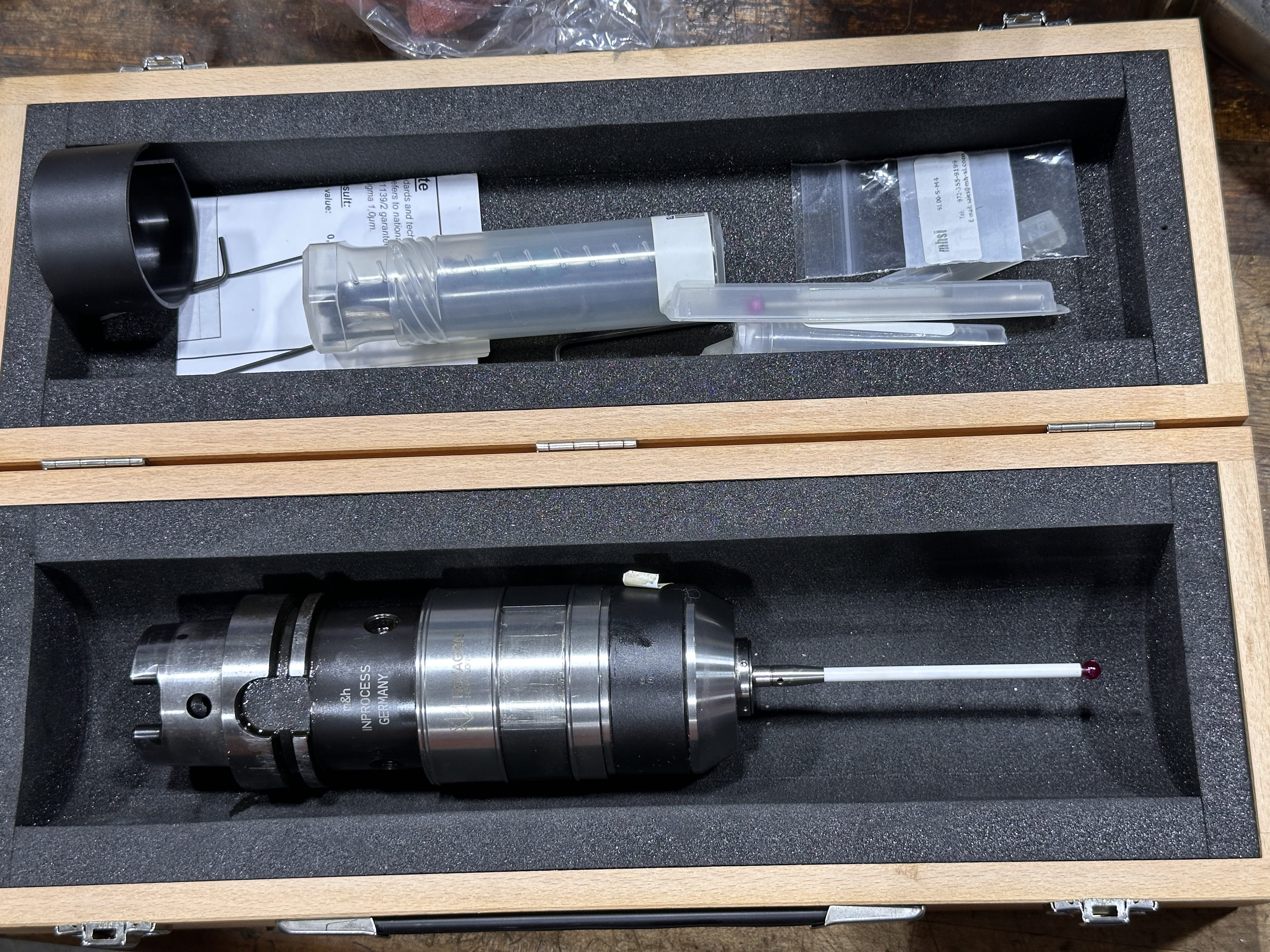

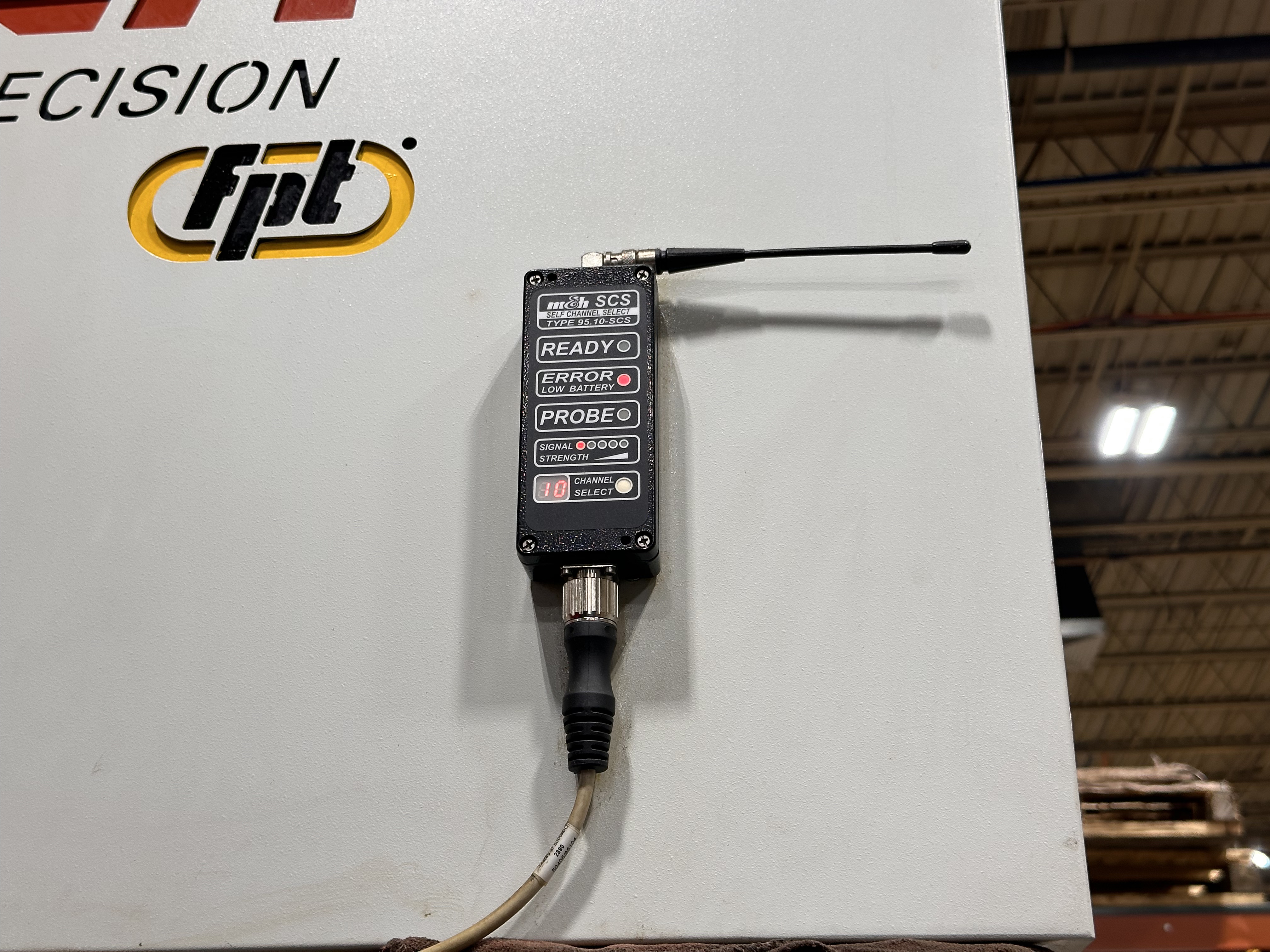

Tastatore Pezzo
M&H

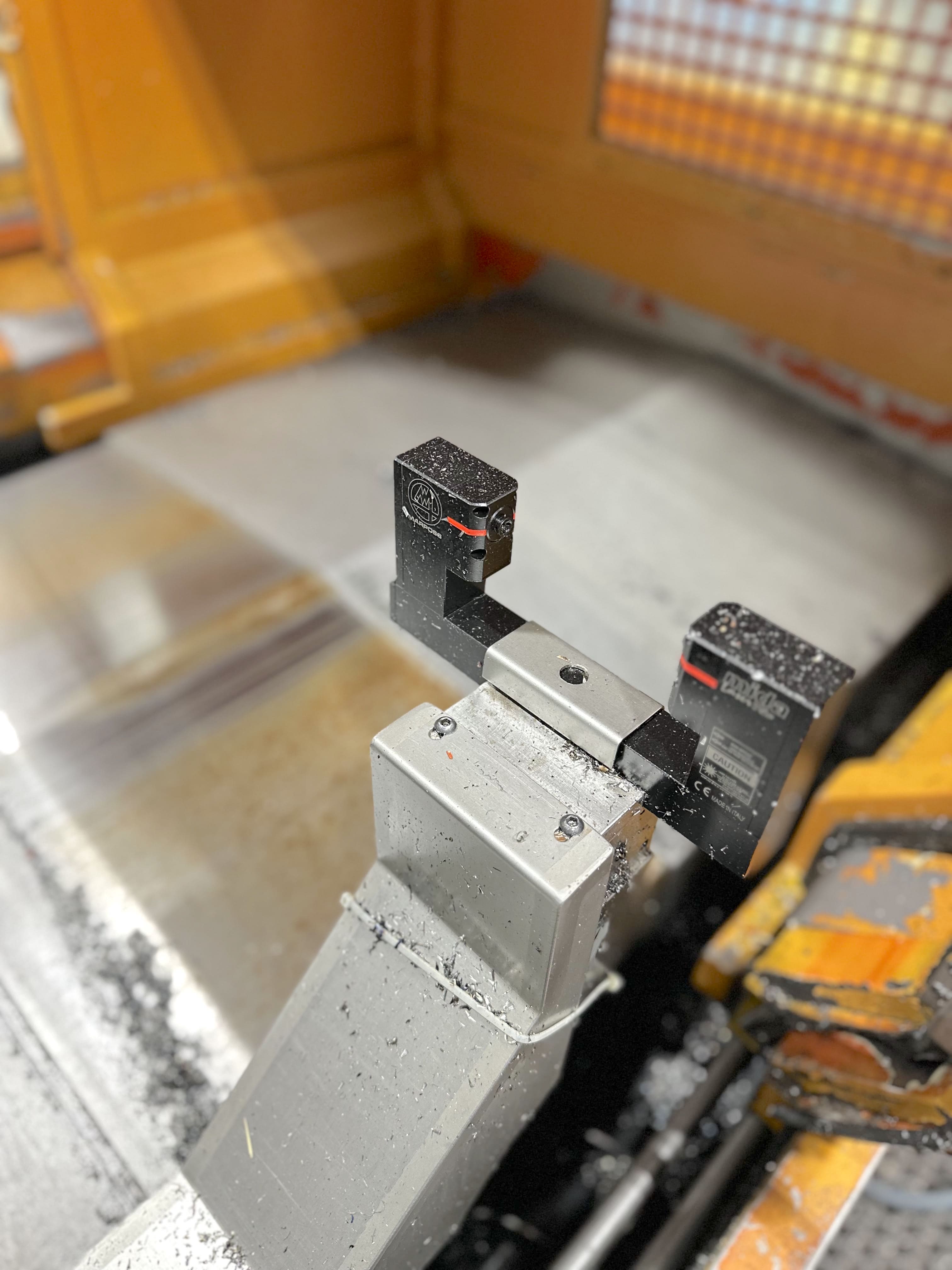

Presetting Utensili
Laser Marposs
Libri uso e manutenzione
Schemi elettrici
No
Certificazione CE
Carenatura
Full
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
