Categoria
Tornio
Tipo
verticale
Marca
Modello
POWERTURN 1600 CM
CapacitÃ
ø2000x1900mm mmø78,74x74,80mm in
Anno di costruzione
2009 (install. 2010)
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO

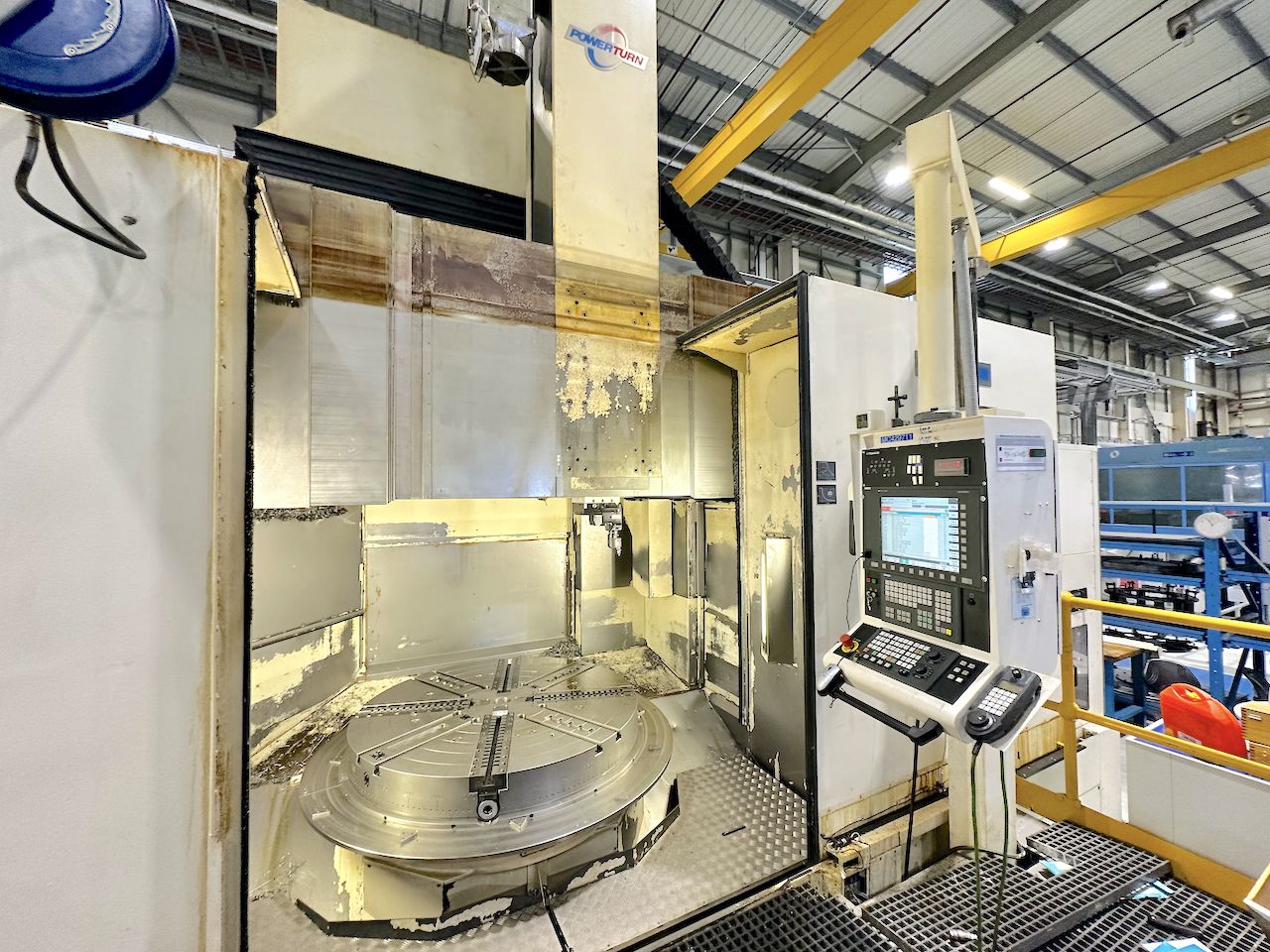

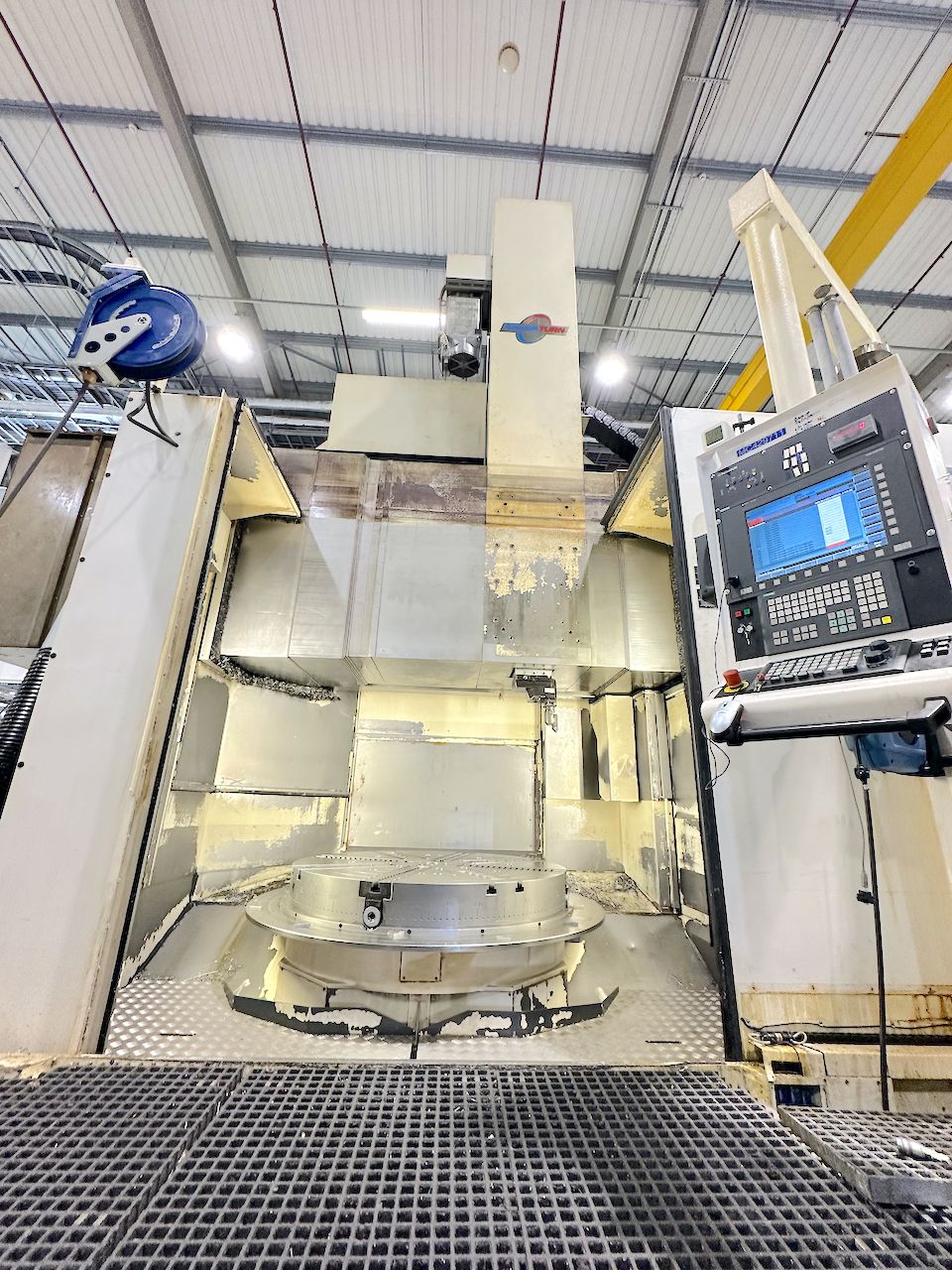

Diametro piattaforma
1600 mm62,99 in
Diametro tornibile max
2000 mm78,74 in
Altezza tornibile max
1900 (sotto traversa 2100mm) mm74,80 (sotto traversa 82,68mm) in
Portata max pezzo
12000 Kg
Diametro pezzo max
2000 mm78,74 in

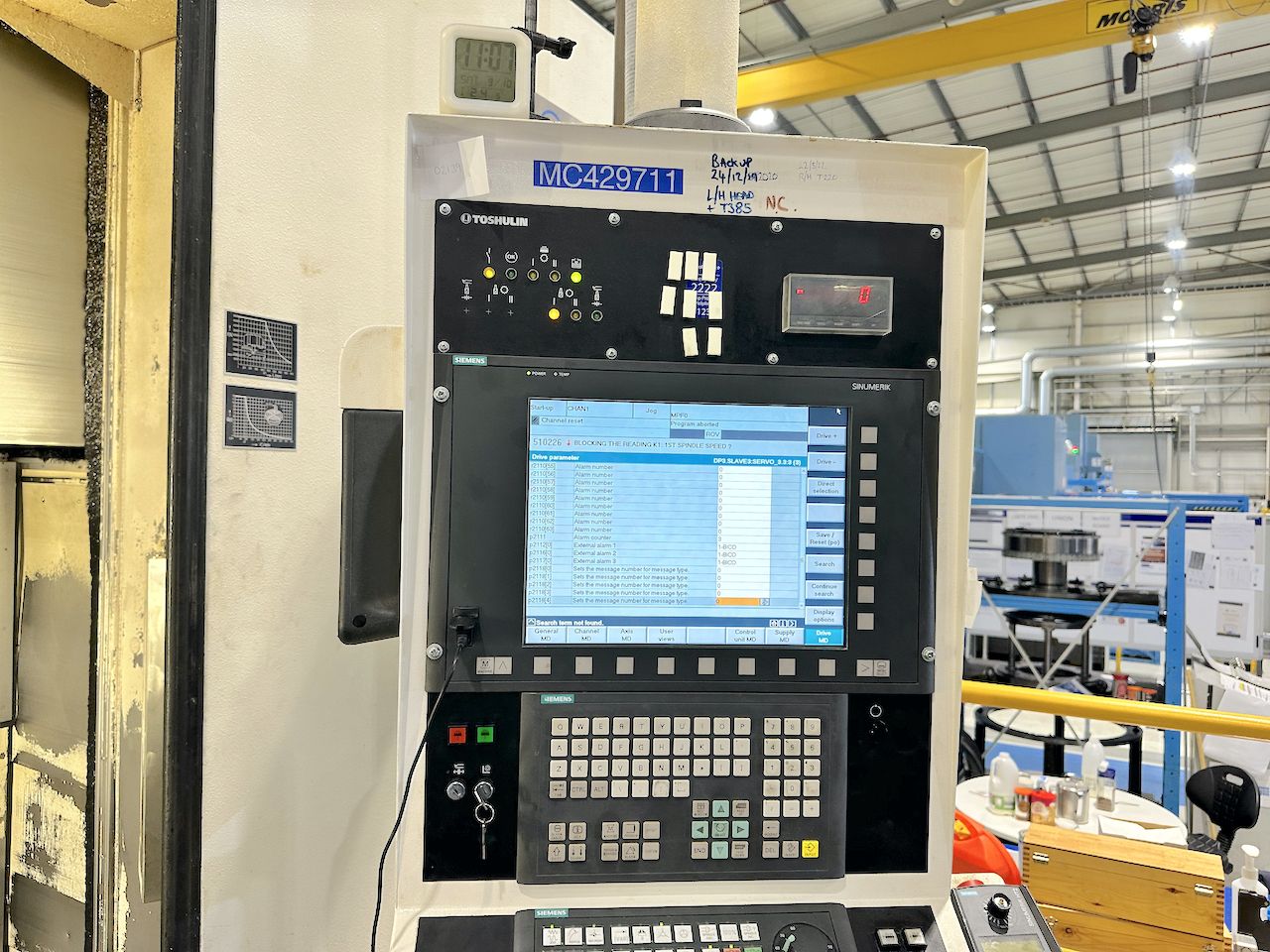

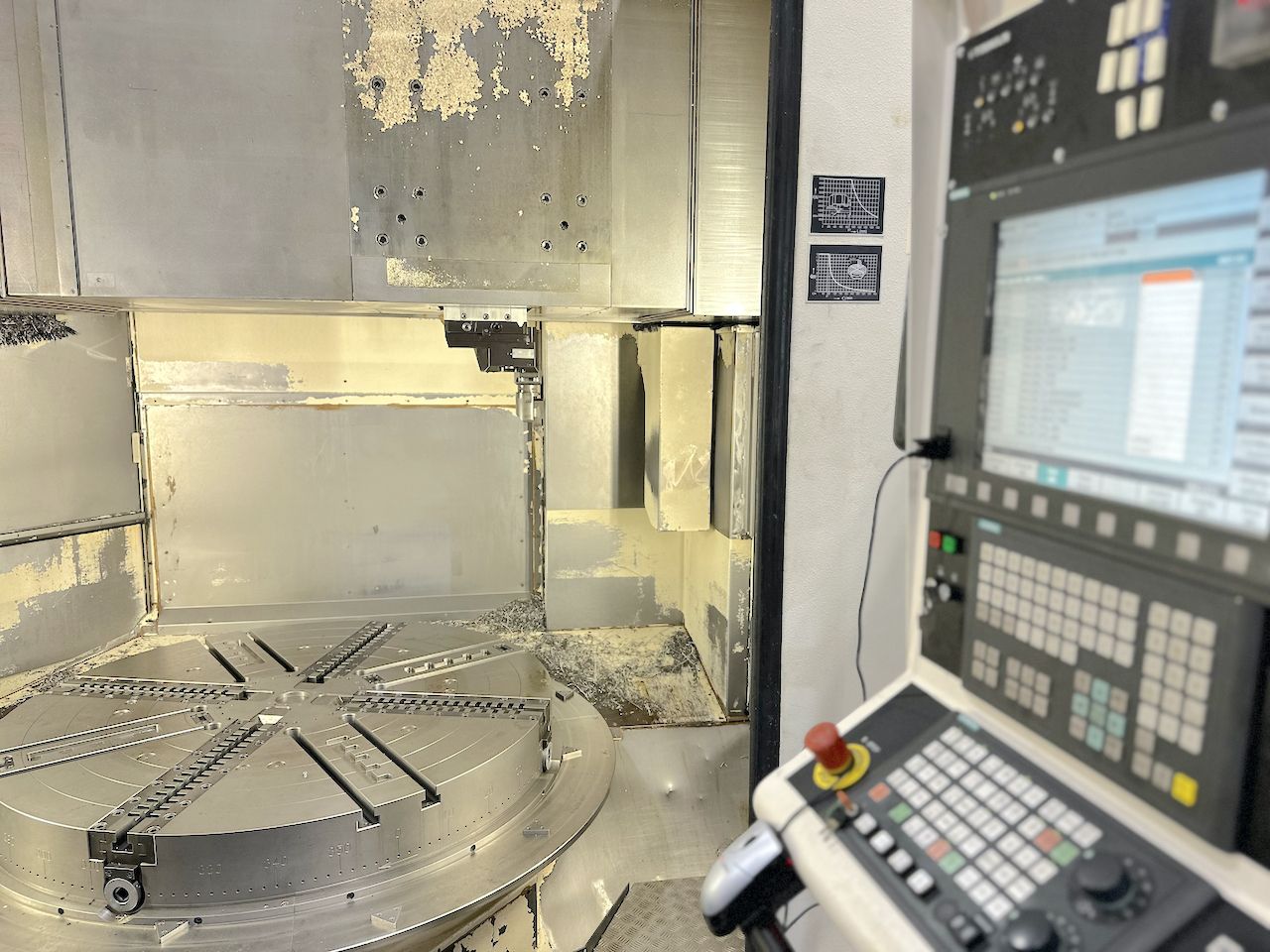

CNC
CNC

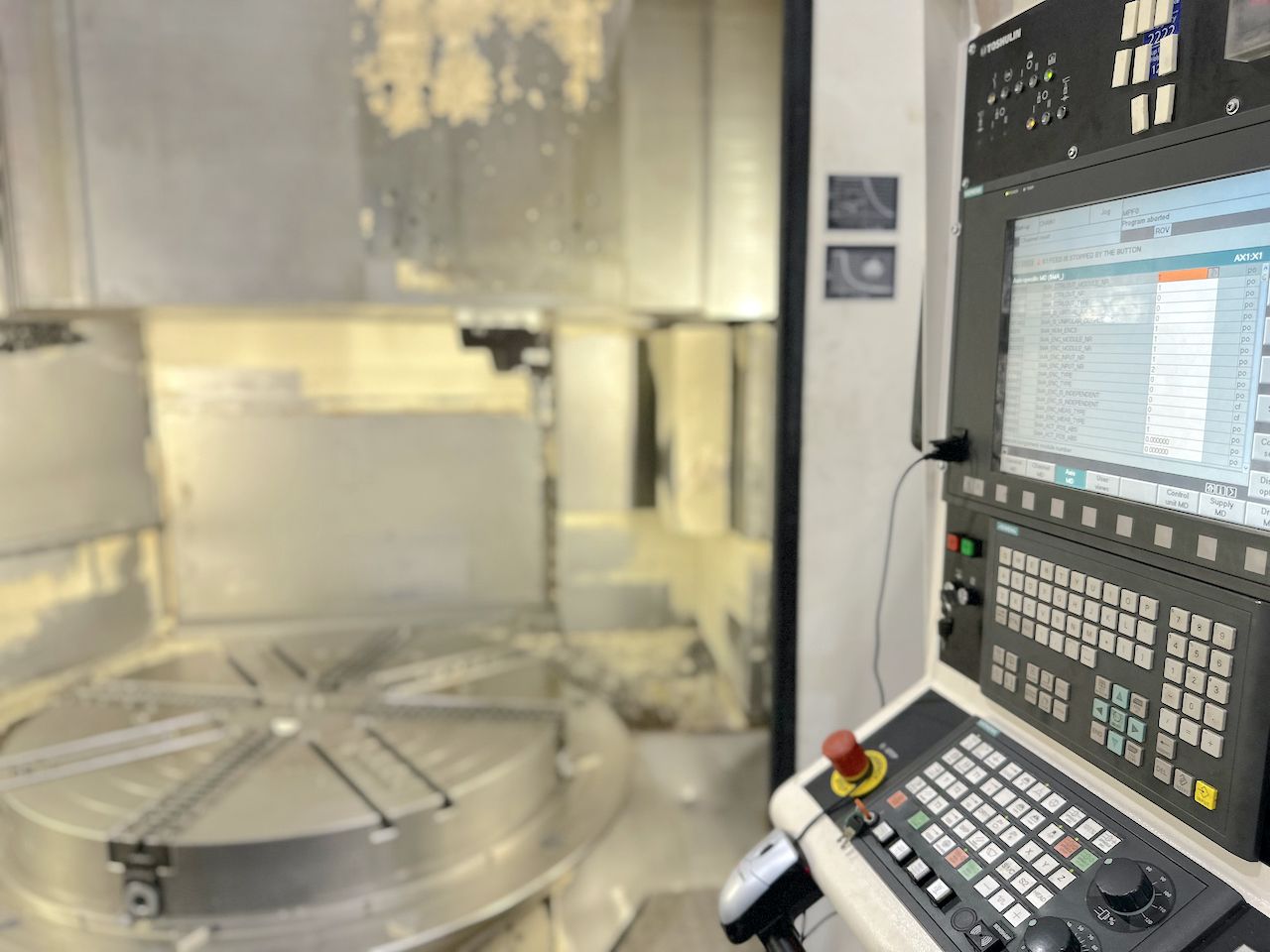

SIEMENS 840D Solution Line

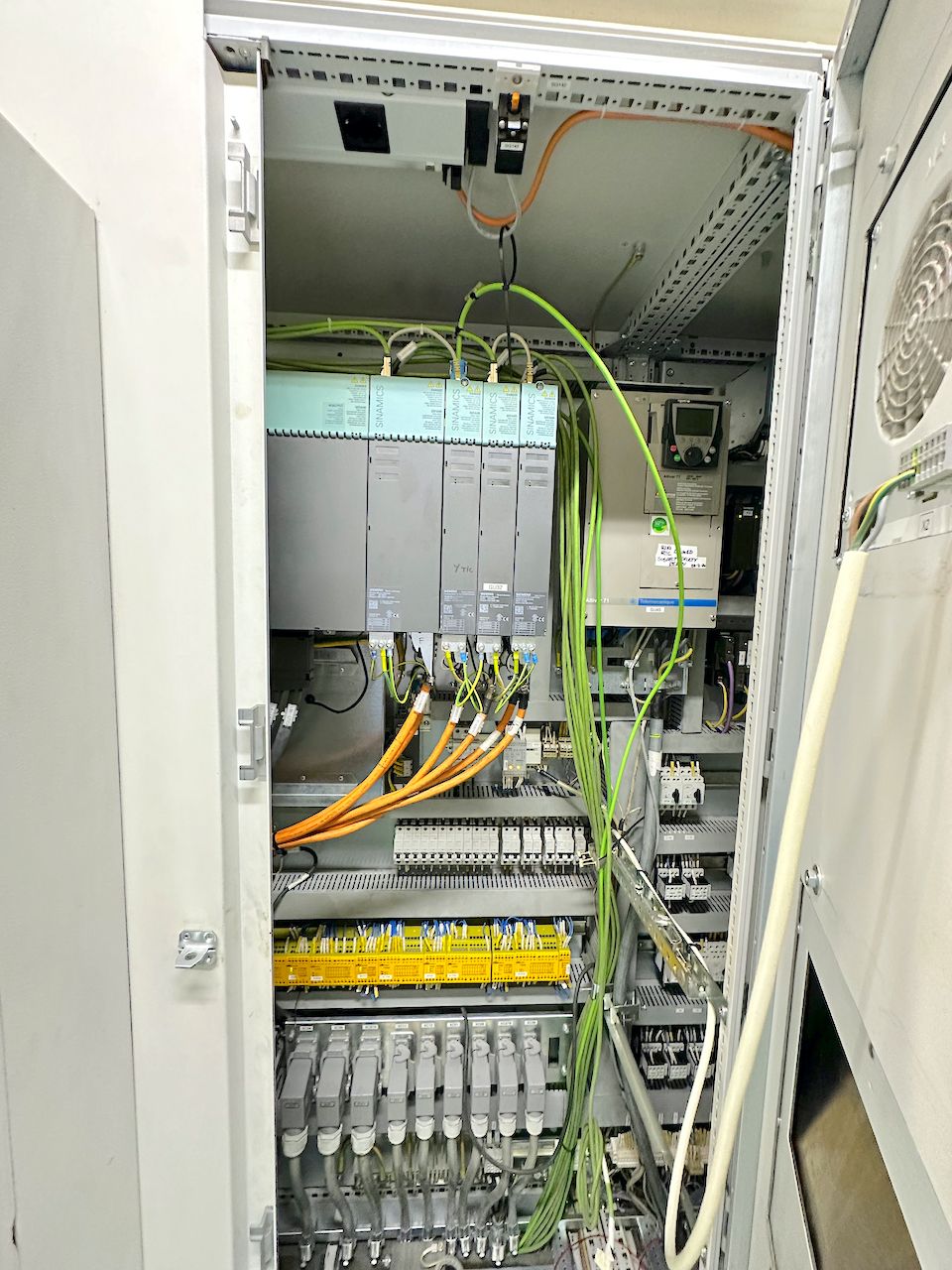

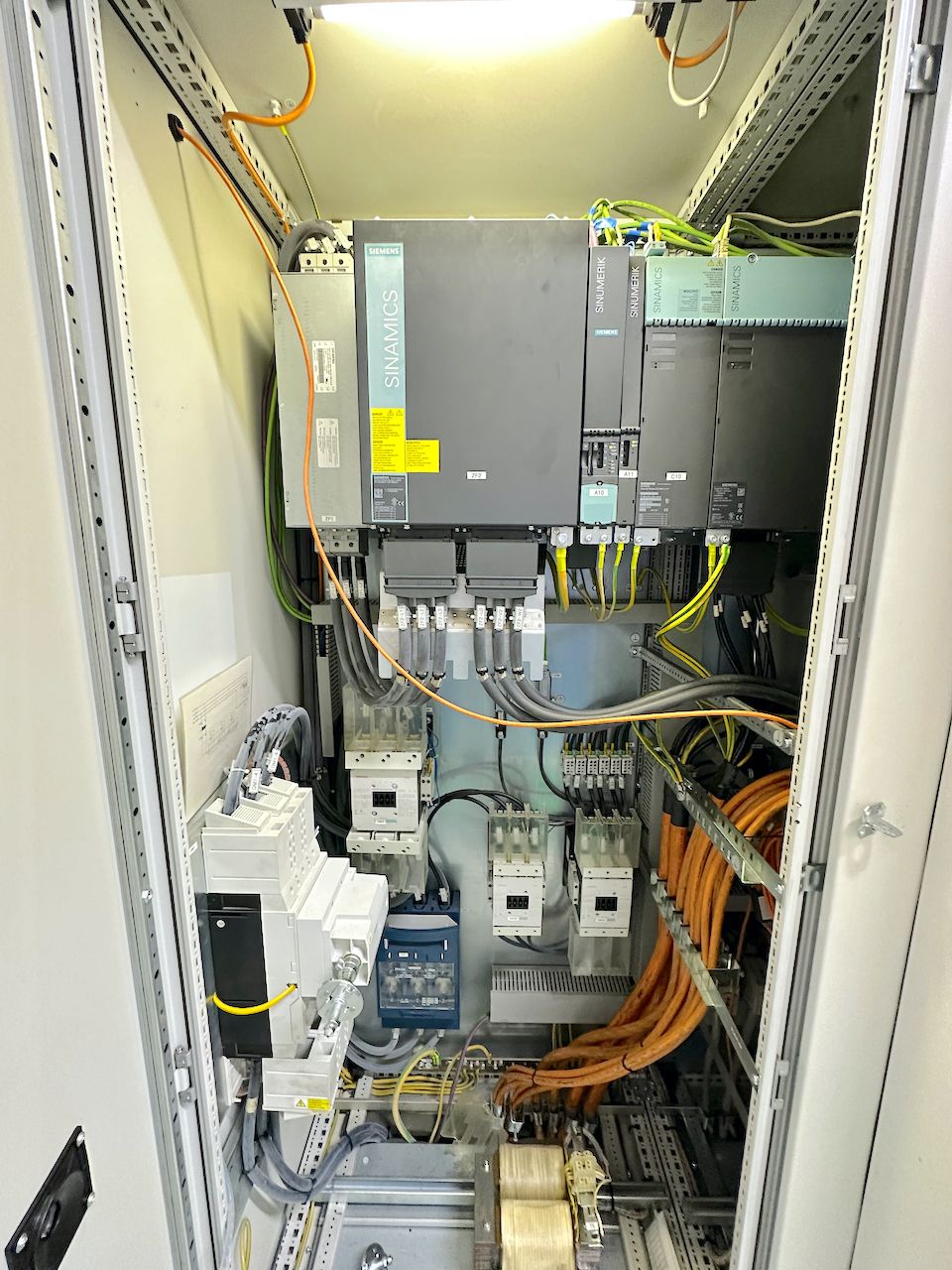

Azionamenti
Siemens
MANDRINO PRINCIPALE
Diametro piattaforma
1600 mm62,99 in
Velocità rotazione max
400 rpm
Portata
12000 Kg
Risoluzione asse C
0,001 °
Potenza max
60 Kw
Velocità asse C
0,01-6,2 Rpm
Coppia max
50000 Nm
Tipo piattaforma
Idraulica
CARRO
Sezione RAM
240x240 mm9,45x9,45 in
Potenza mandrino fresatura
37 Kw
Velocità rotazione mandrino fresatura
4500 Rpm
Corsa Verticale (Z)
1800 mm70,87 in
Coppia mandrino fresatura
859 Nm
Corsa Trasversale (X)
2470 mm97,24 in
Avanzamenti di lavoro (Z)
4 m/min157,48 ipm
Avanzamenti rapidi (Z)
15 m/min590,55 ipm
Avanzamenti di lavoro (X)
4 m/min157,48 ipm
Avanzamenti rapidi (X)
15 m/min590,55 ipm
Sostentamento
Ram & Crossbeam are Hydrostatic
TRAVERSA
Corsa Verticale (W)
(13x100mm) 1300 mm(0,51x3,94mm) 51,18 in
Avanzamenti rapidi (W)
0,287 m/min11,30 ipm

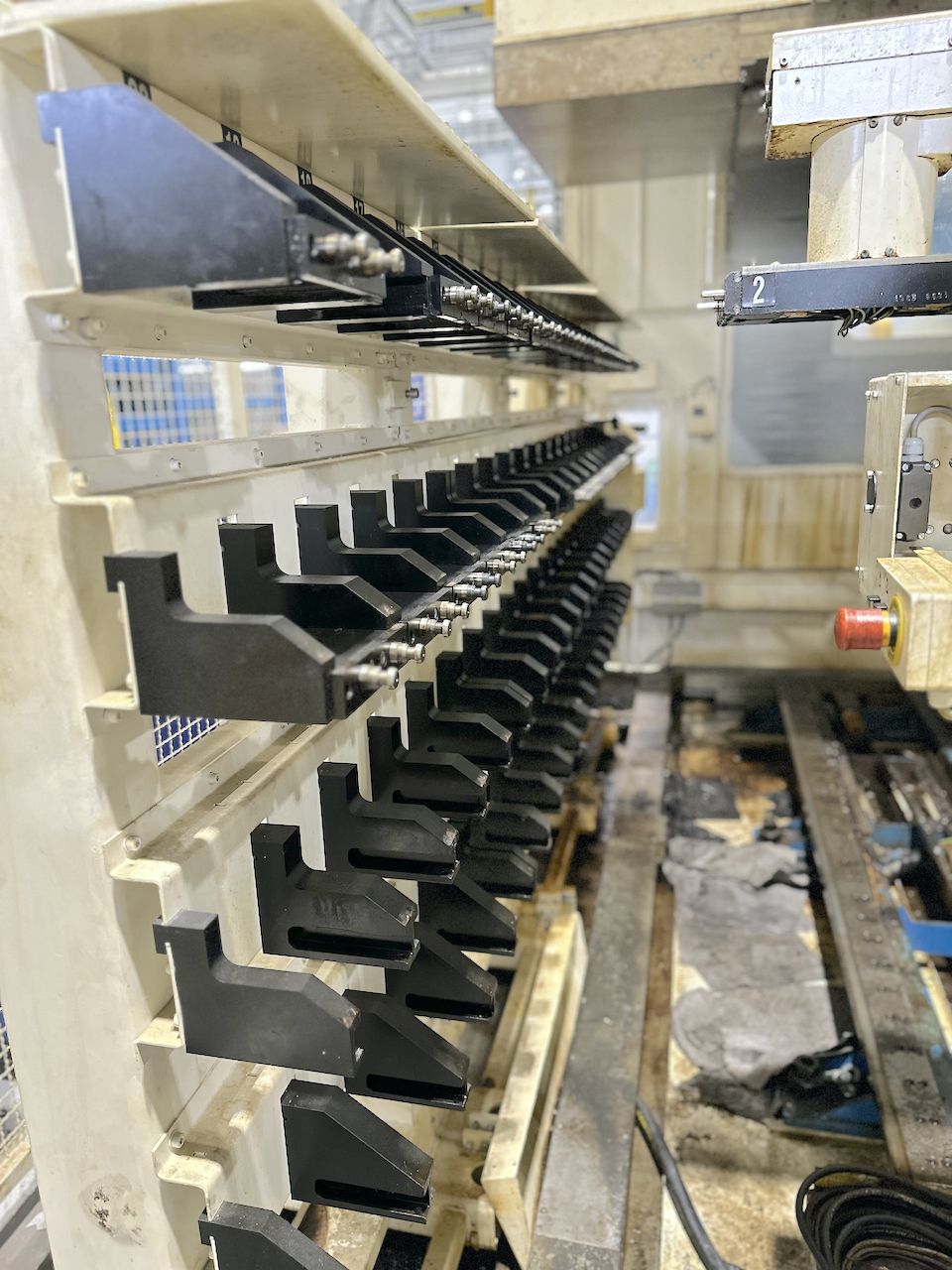

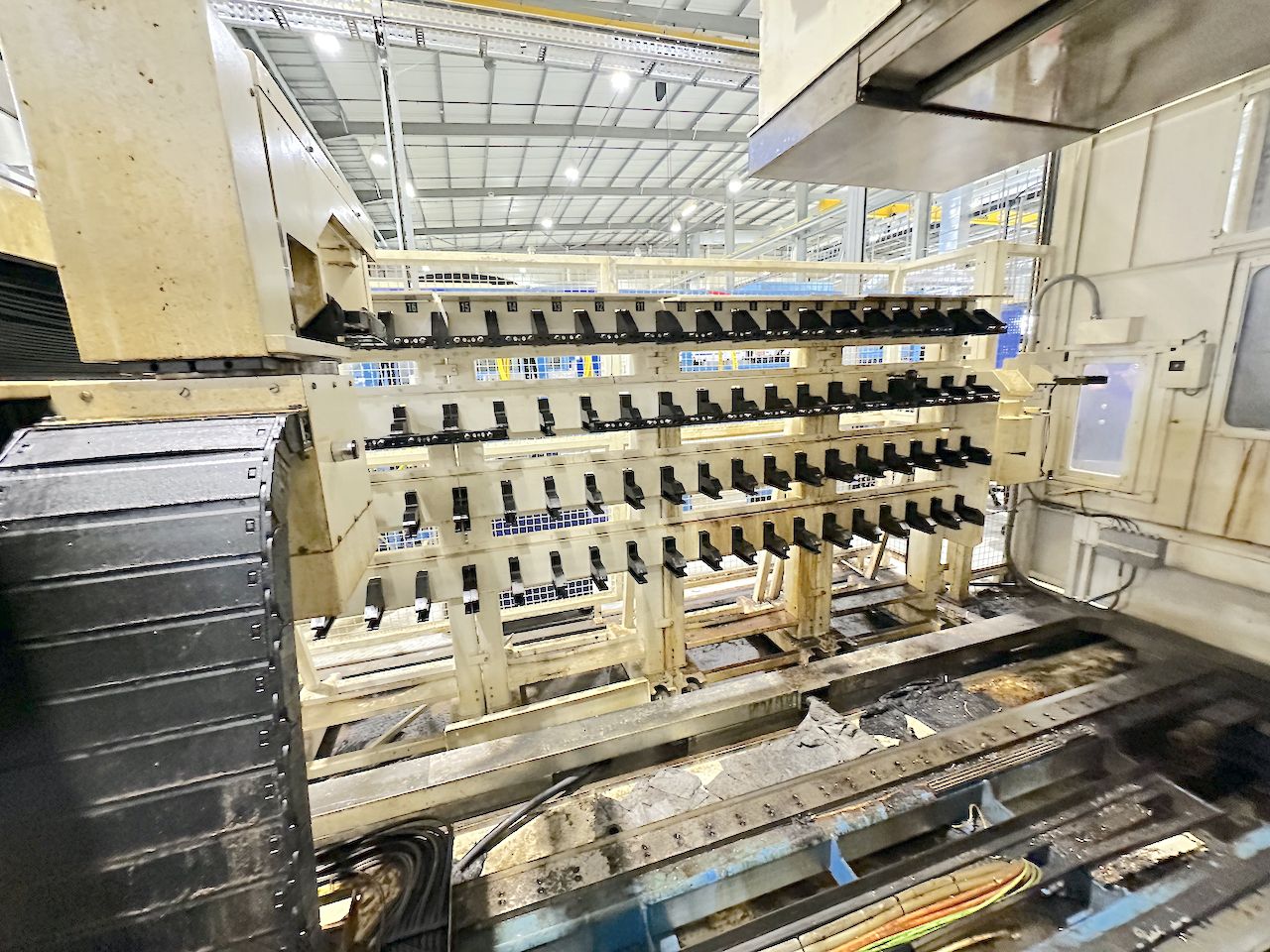

ATC
Postazioni
80

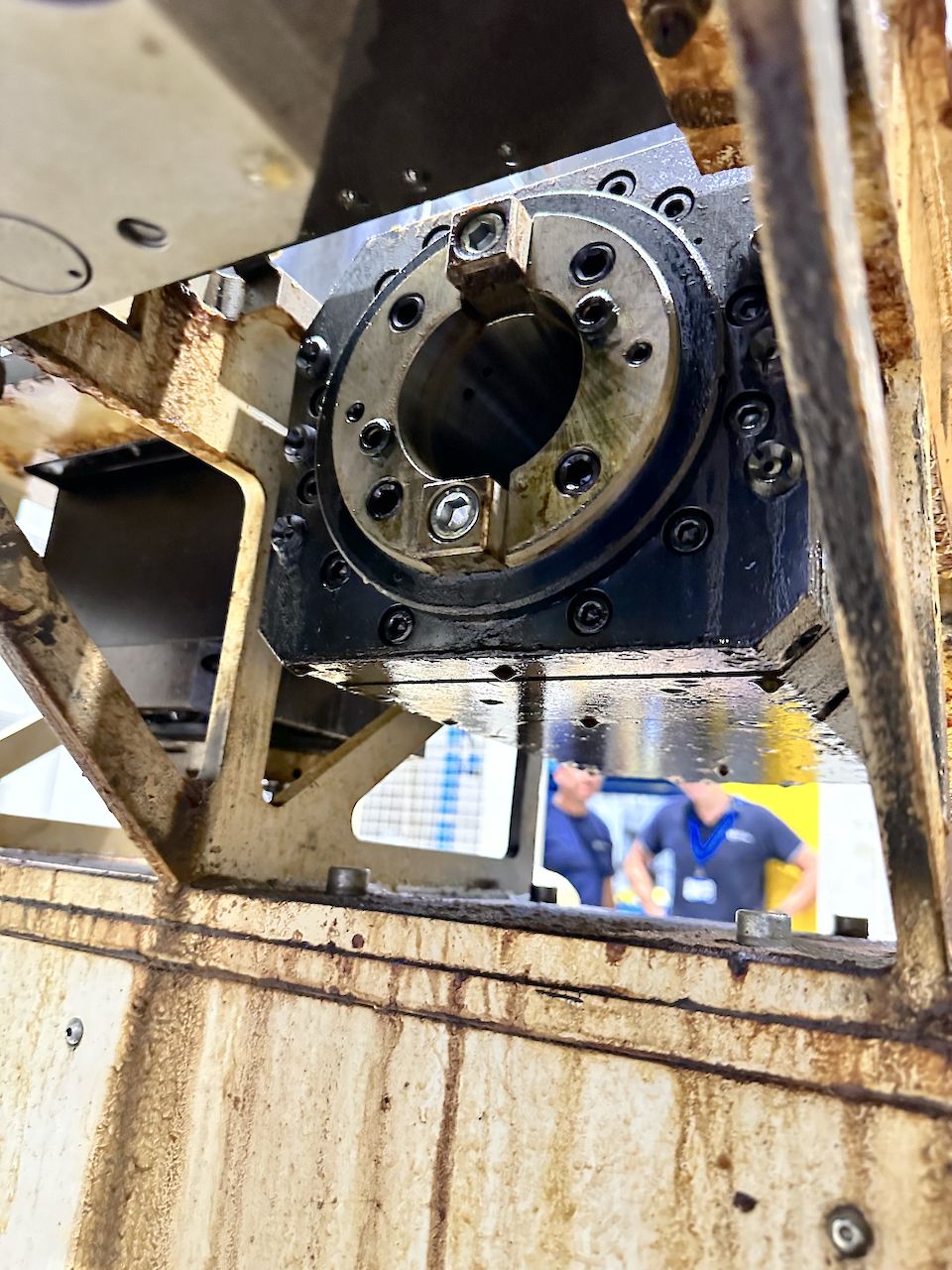

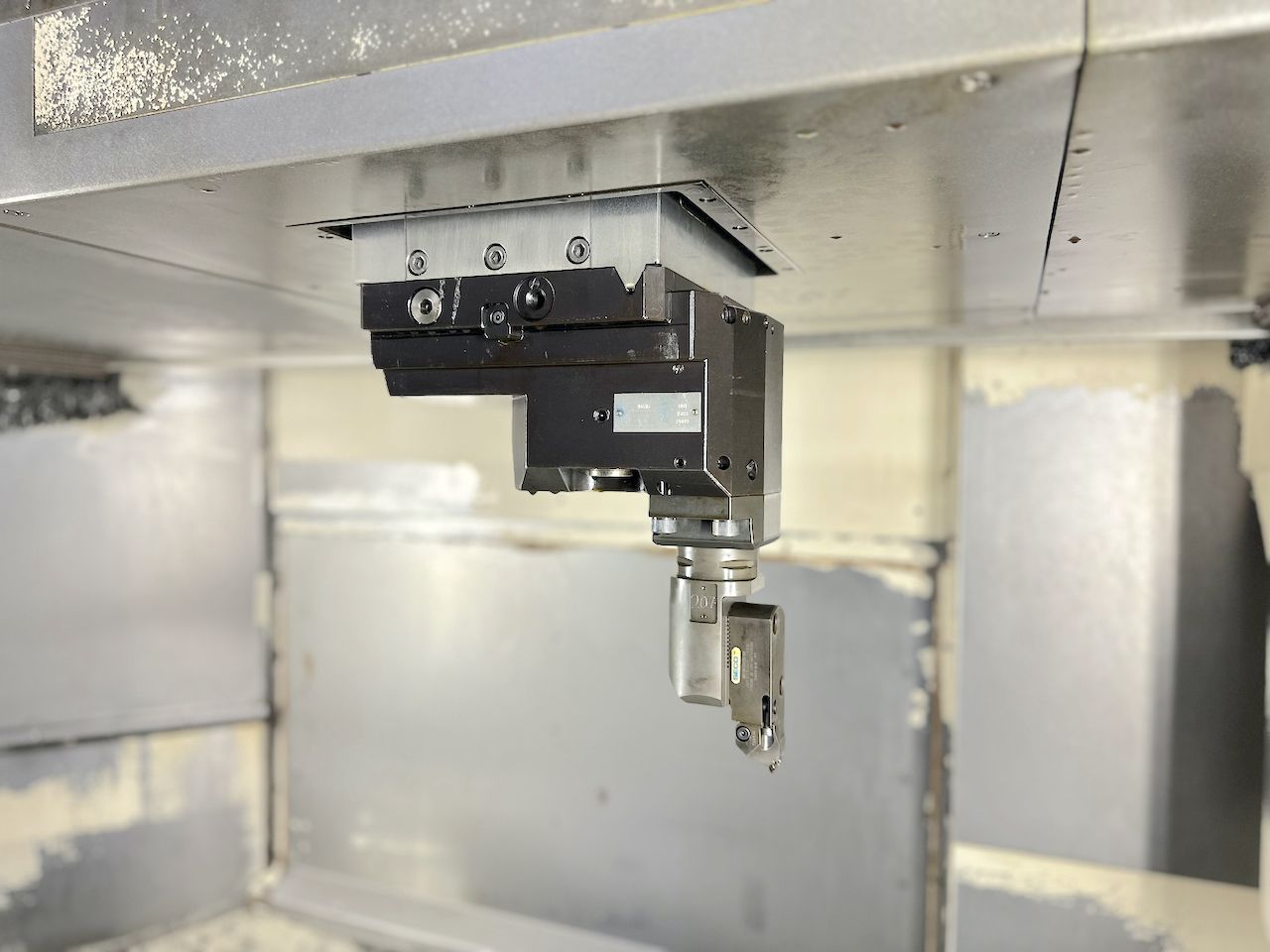

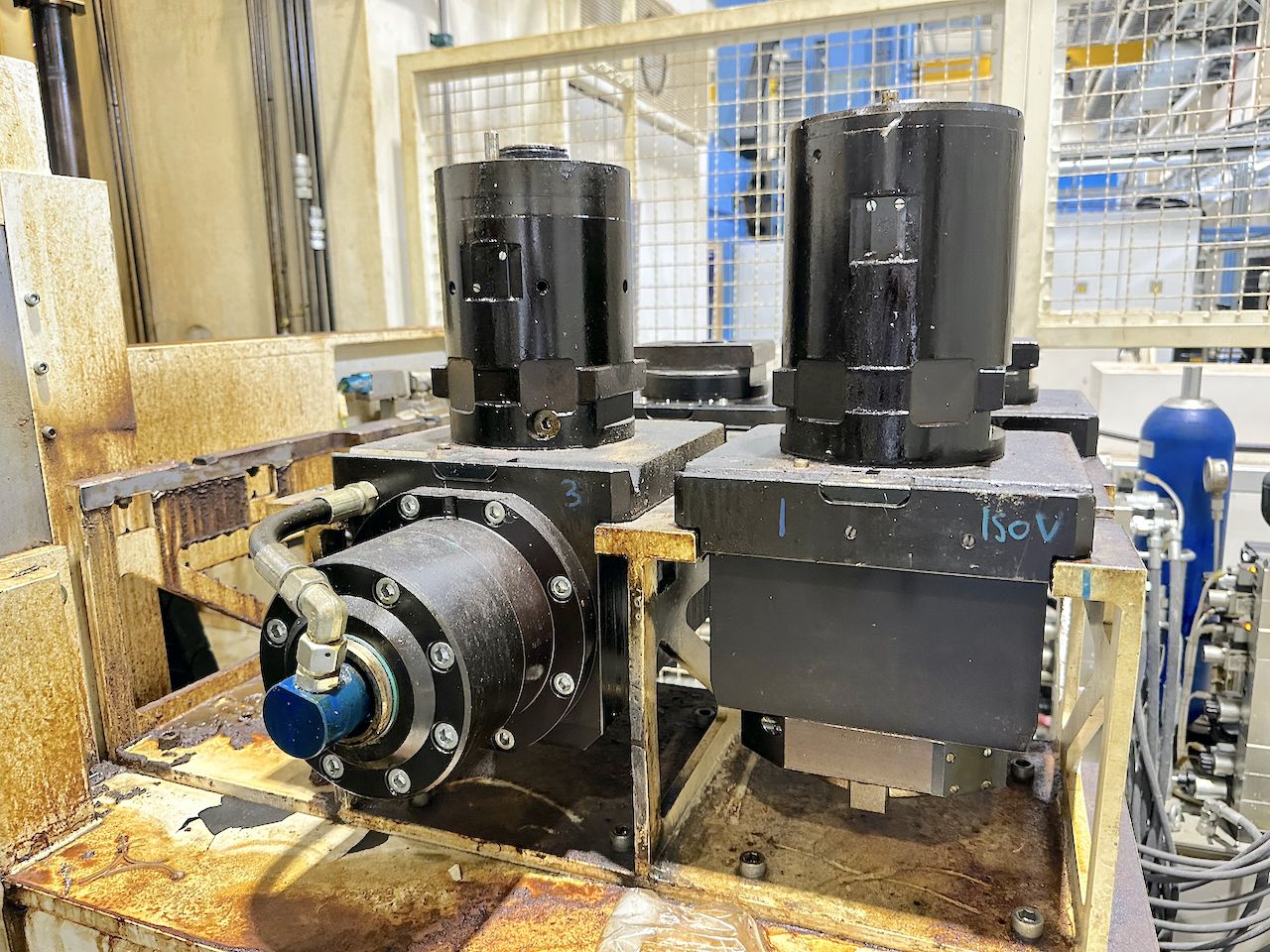

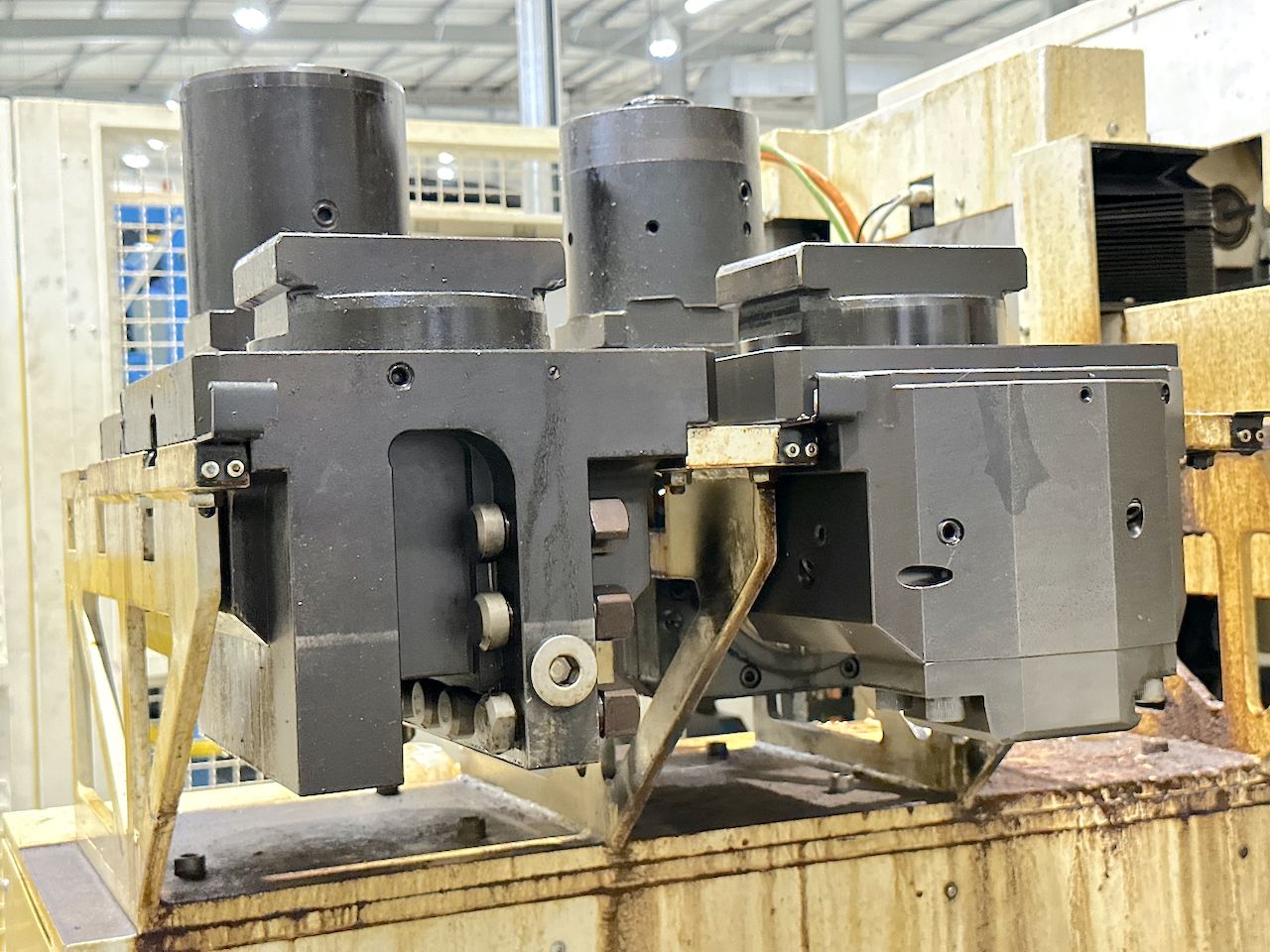

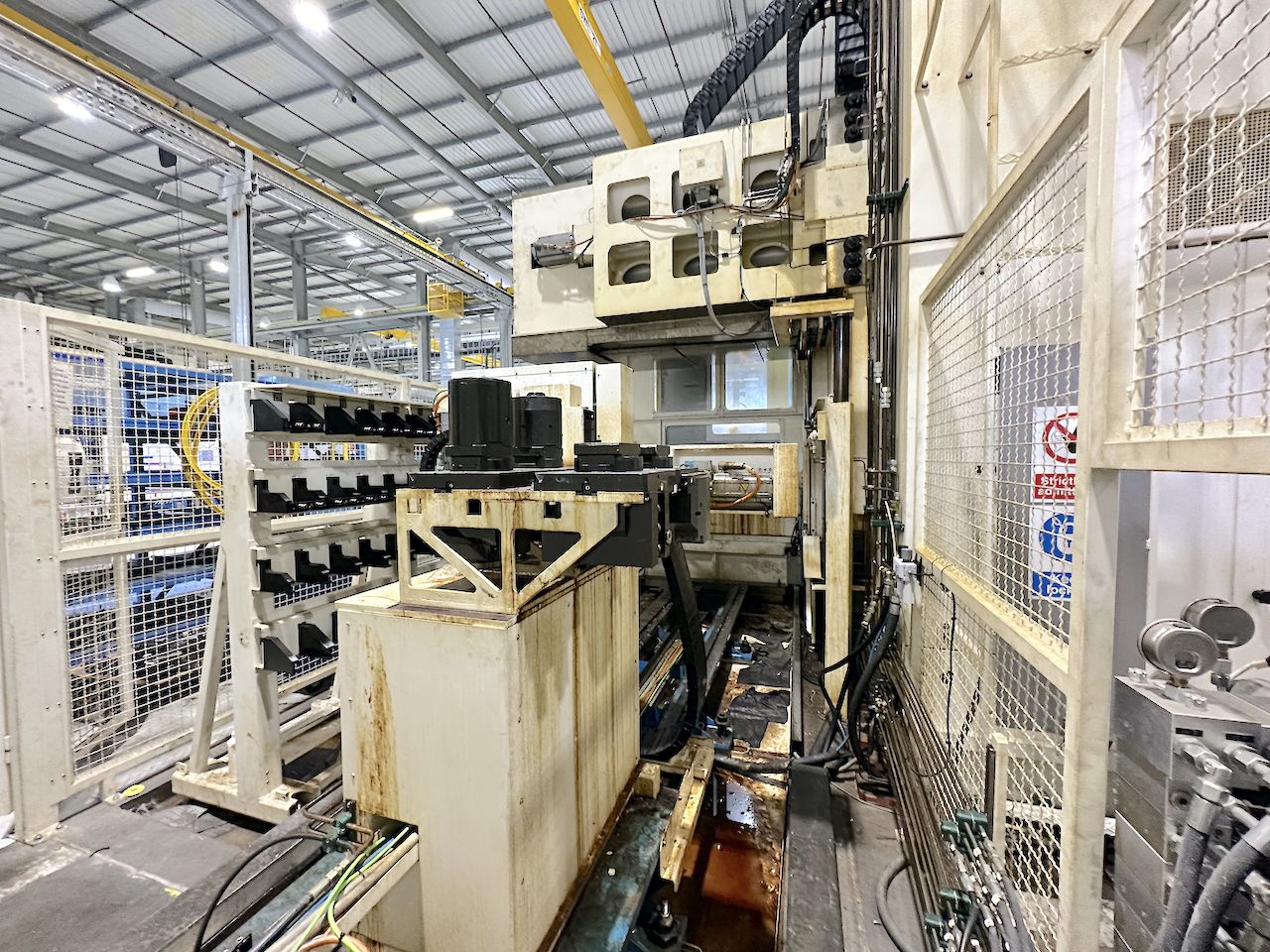

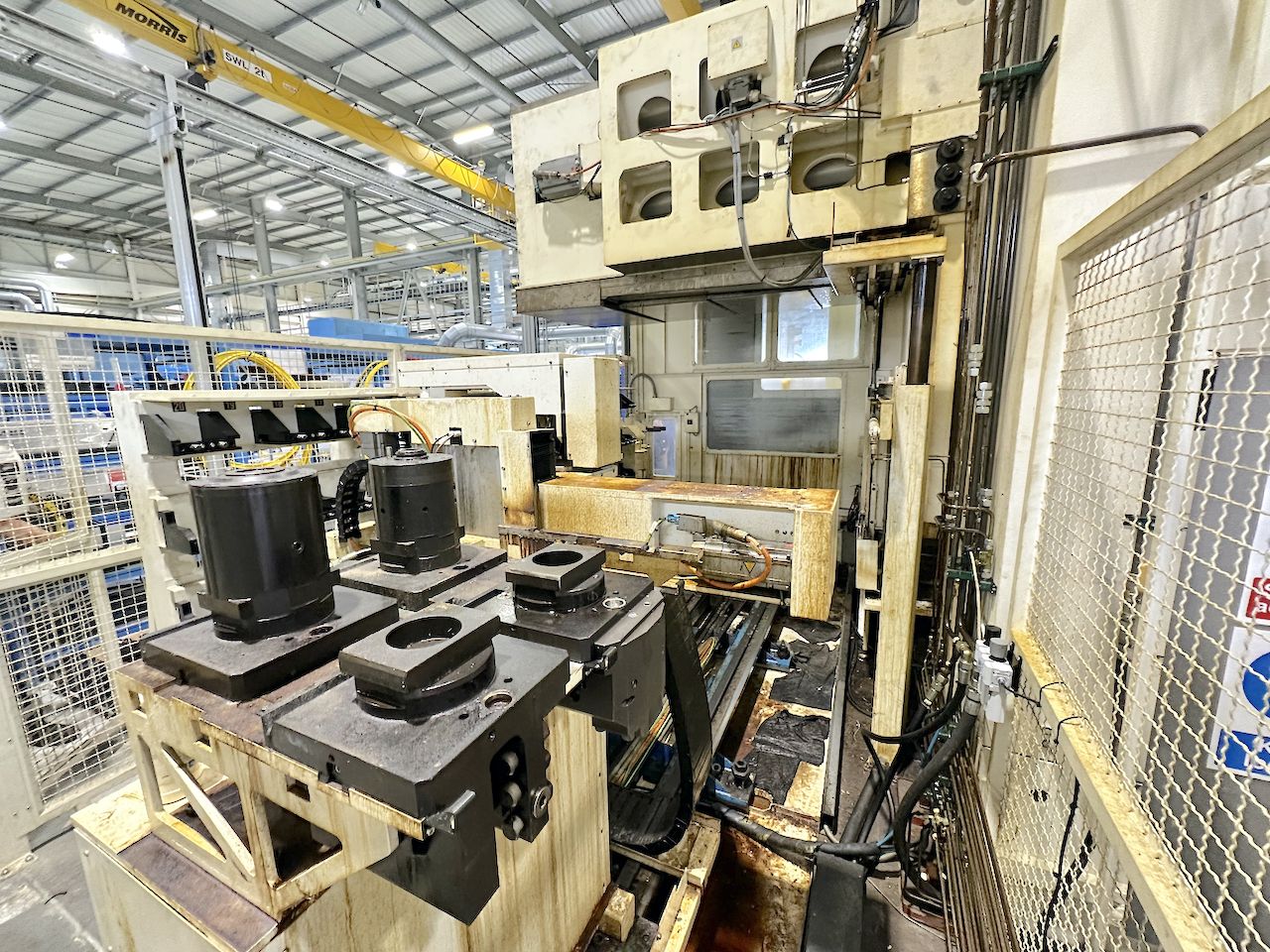

MAGAZZINO TESTE
Numero stazioni
6
EXTRA
A traversa mobile
Sì
Accessori a corredo

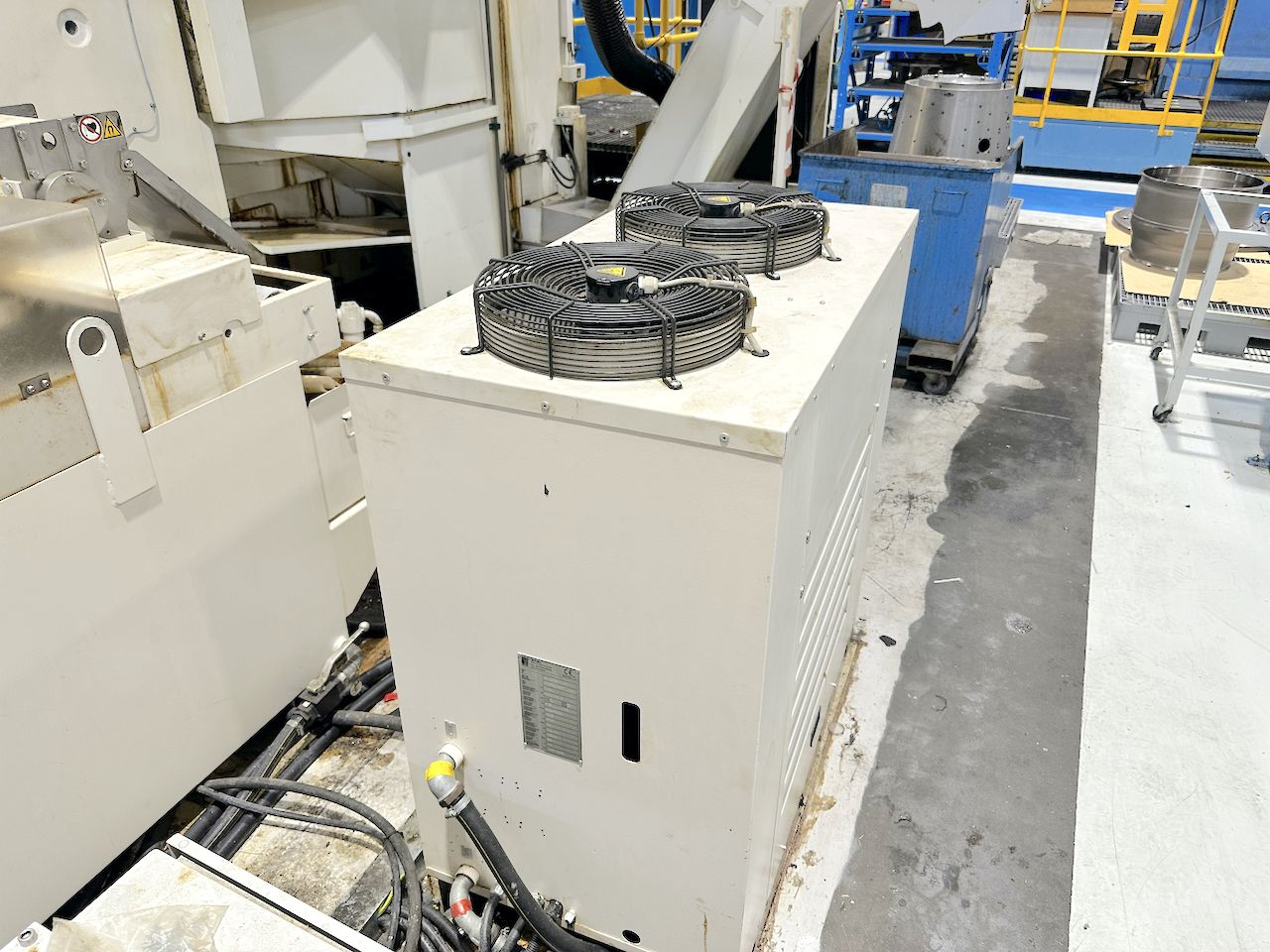

Knoll High Pressure Paper Filtration Coolant System, Rittal Chiller, Handwheel & Manuals

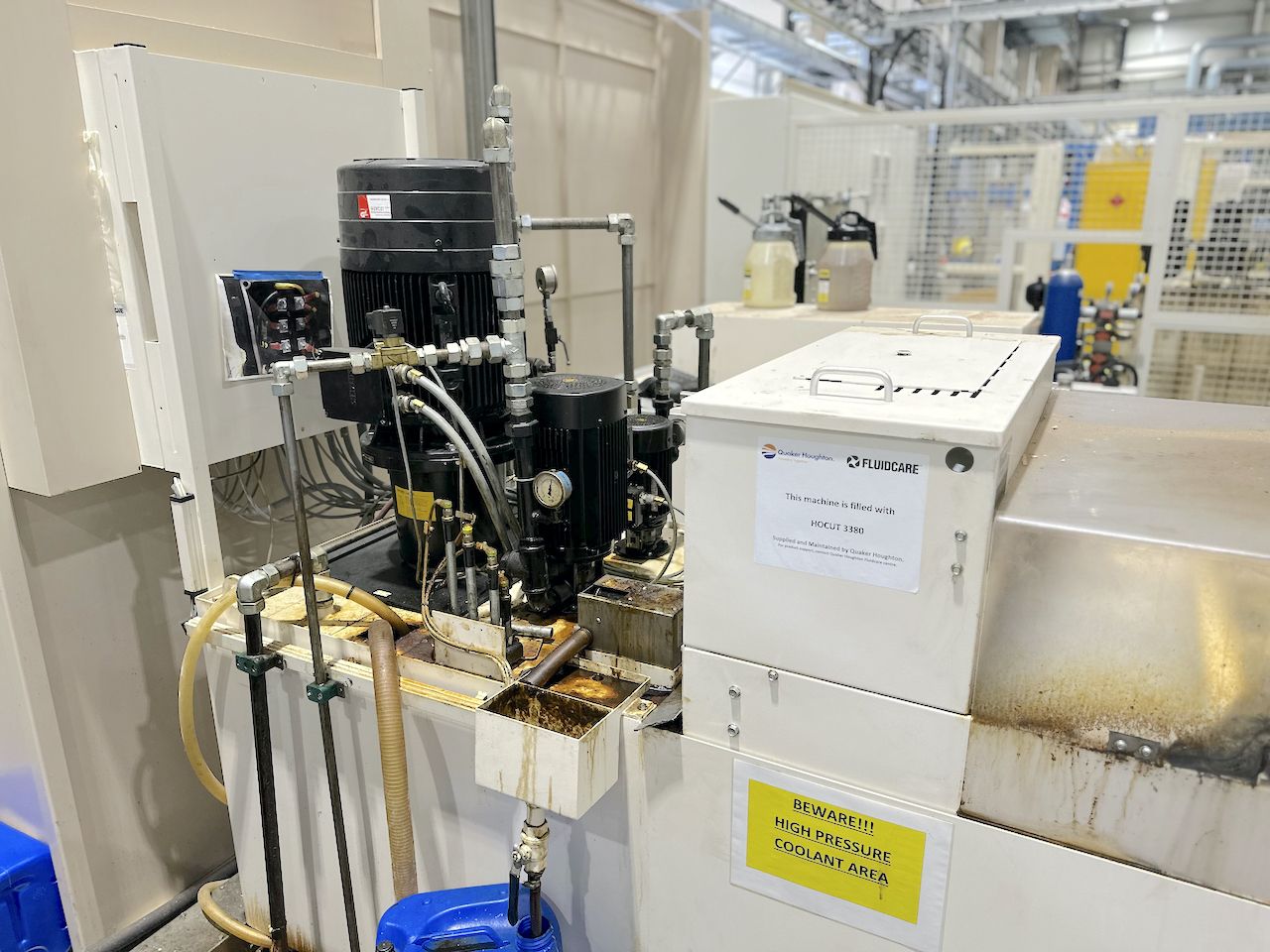

Pompa refrigerante
Knoll alta pressione e filtro a carta 1500lt

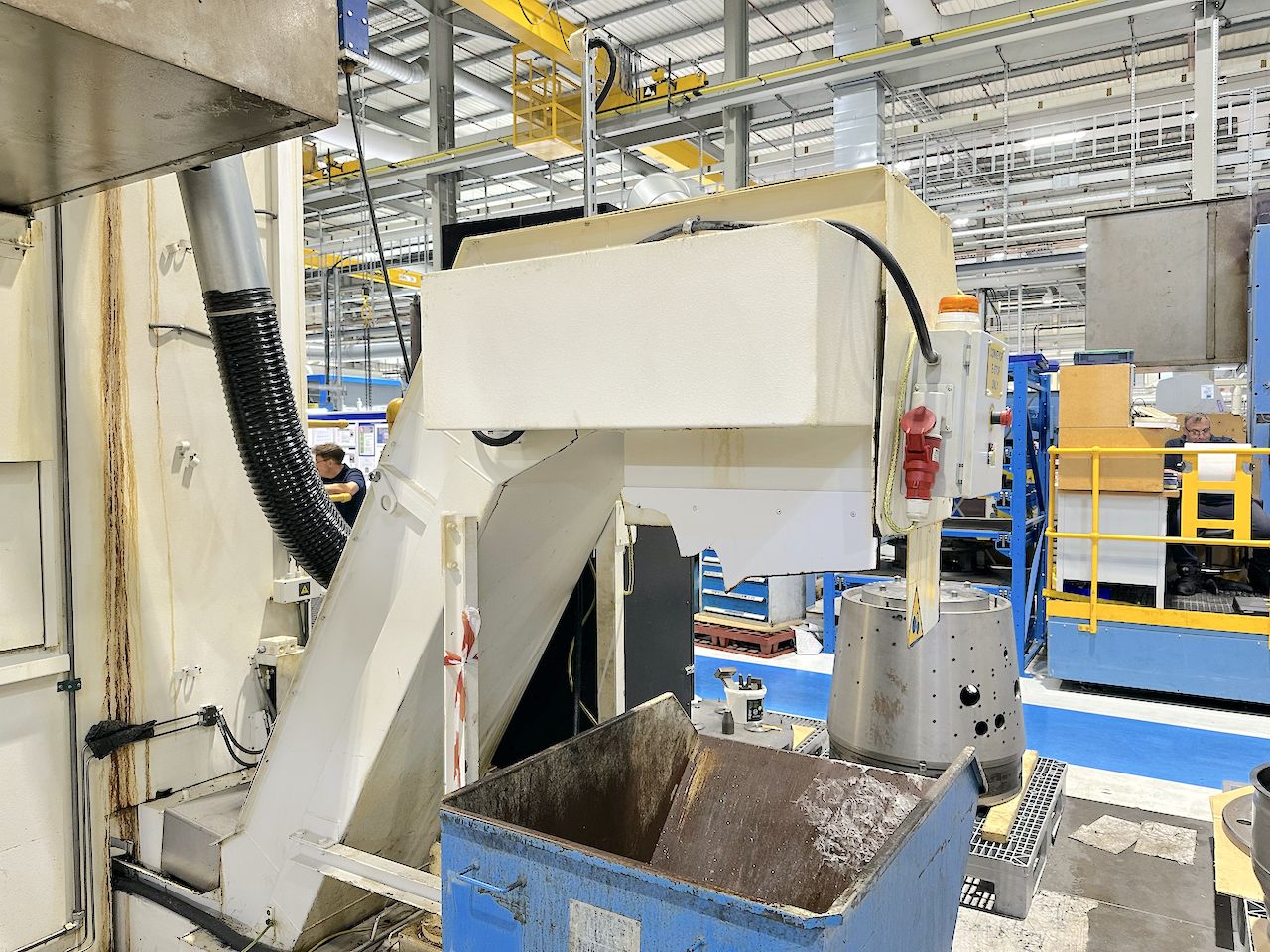

Evacuatore truciolo
si
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Protezioni
integrali
Peso totale macchina
62000 Kg
Potenza totale installata
220KVA Kw
Ingombri Macchina
8460x10455x7550(max height) mm333,07x411,61x297,24(max height) in
Piattaforma
Idraulica 4 griffe
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
