Categoria
Tornio
Tipo
CNC
Marca

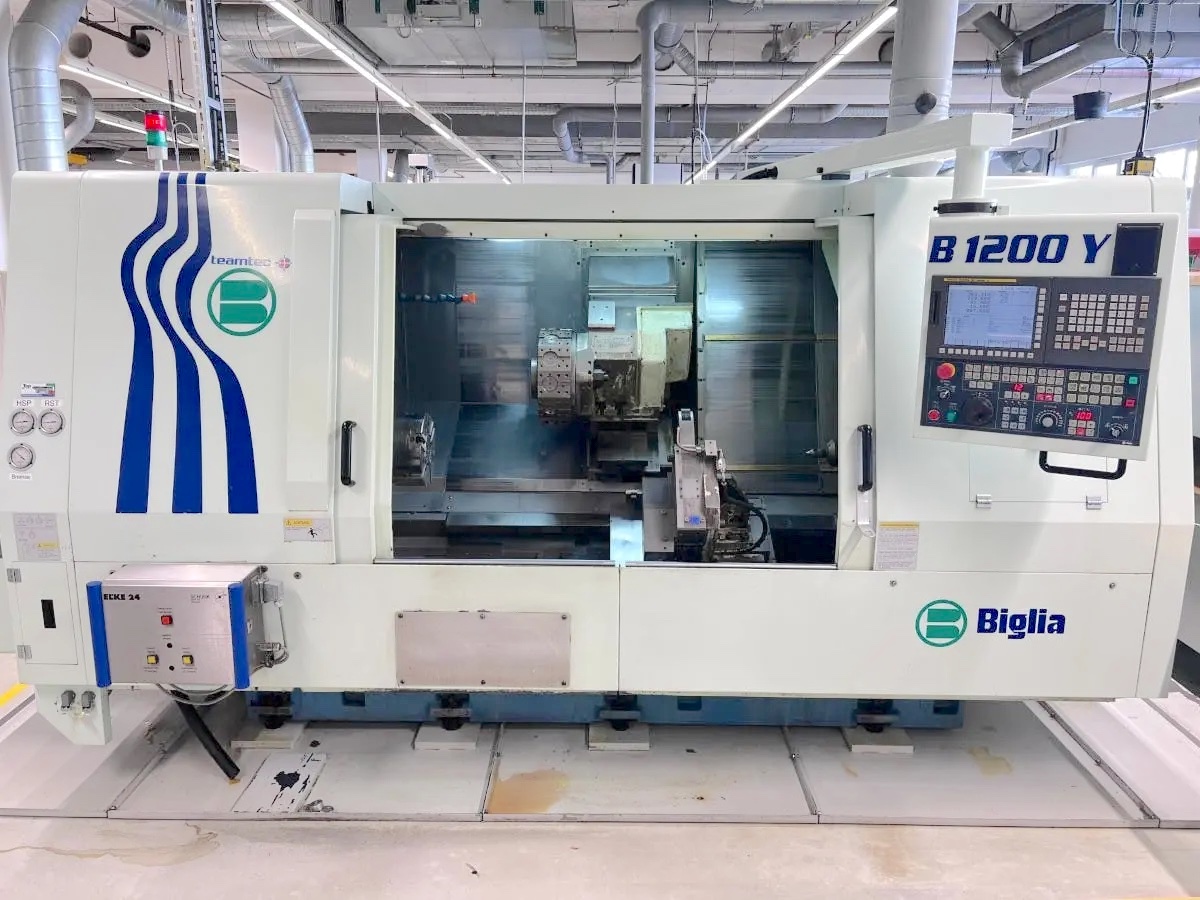

Modello
B1200Y
Capacità
ø102,5/410x1330 mmø4,04/16,14x52,36 in
Anno di costruzione
2010
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
102,5 mm4,04 in
Max diametro lavorable da ripresa
410 mm16,14 in
Max lunghezza lavorabile
1330 mm52,36 in
Max diametro tornibile sul banco
700 mm27,56 in

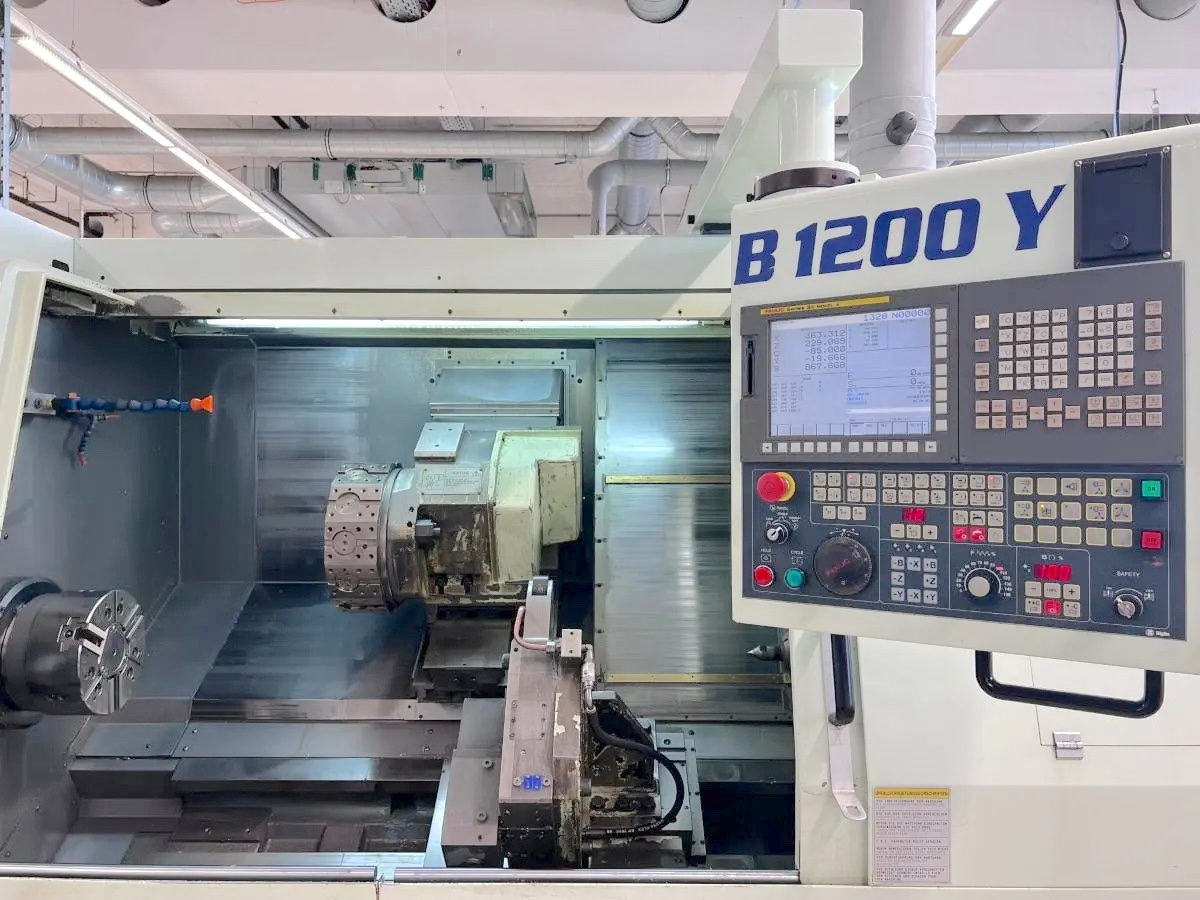

CNC
CNC
Fanuc 18i-TB
Note

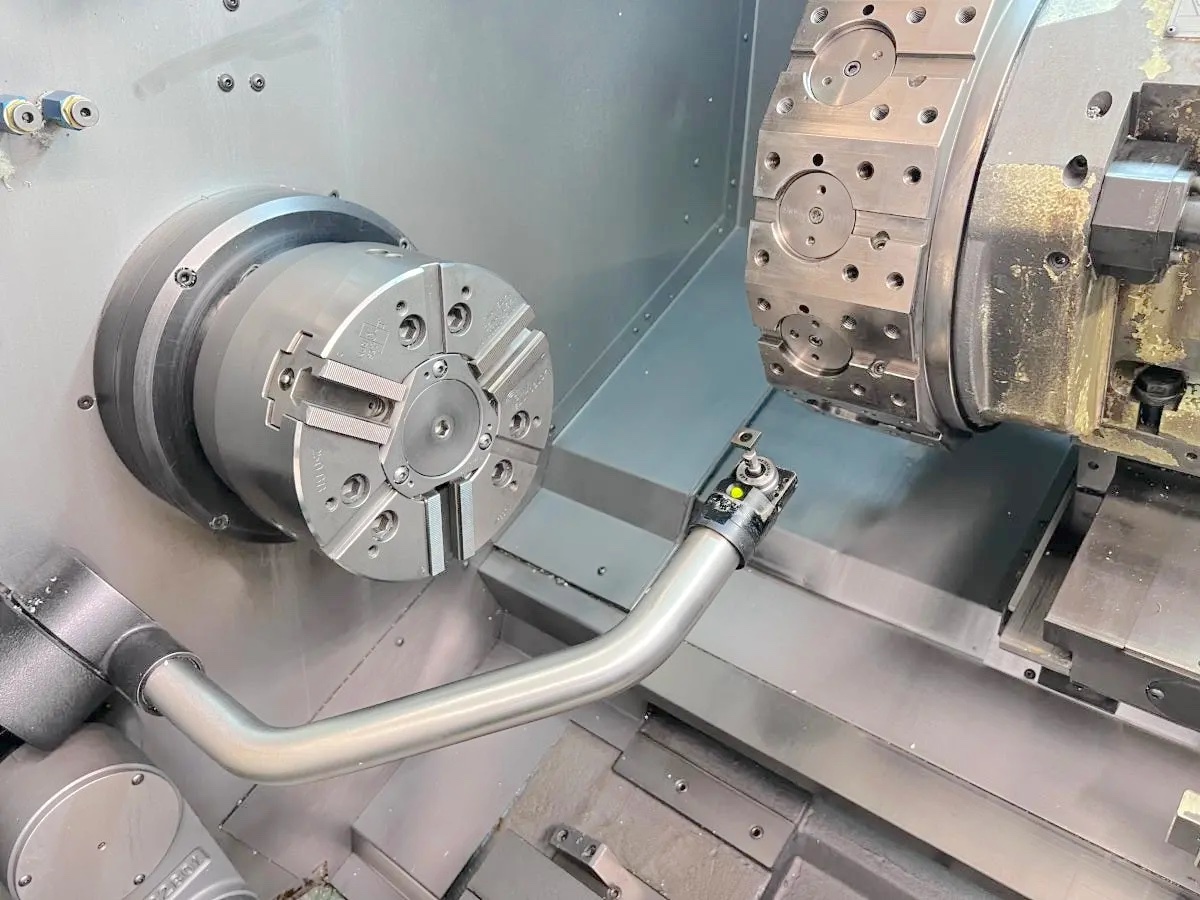

Manual Guide, SBS, Renishaw RP3

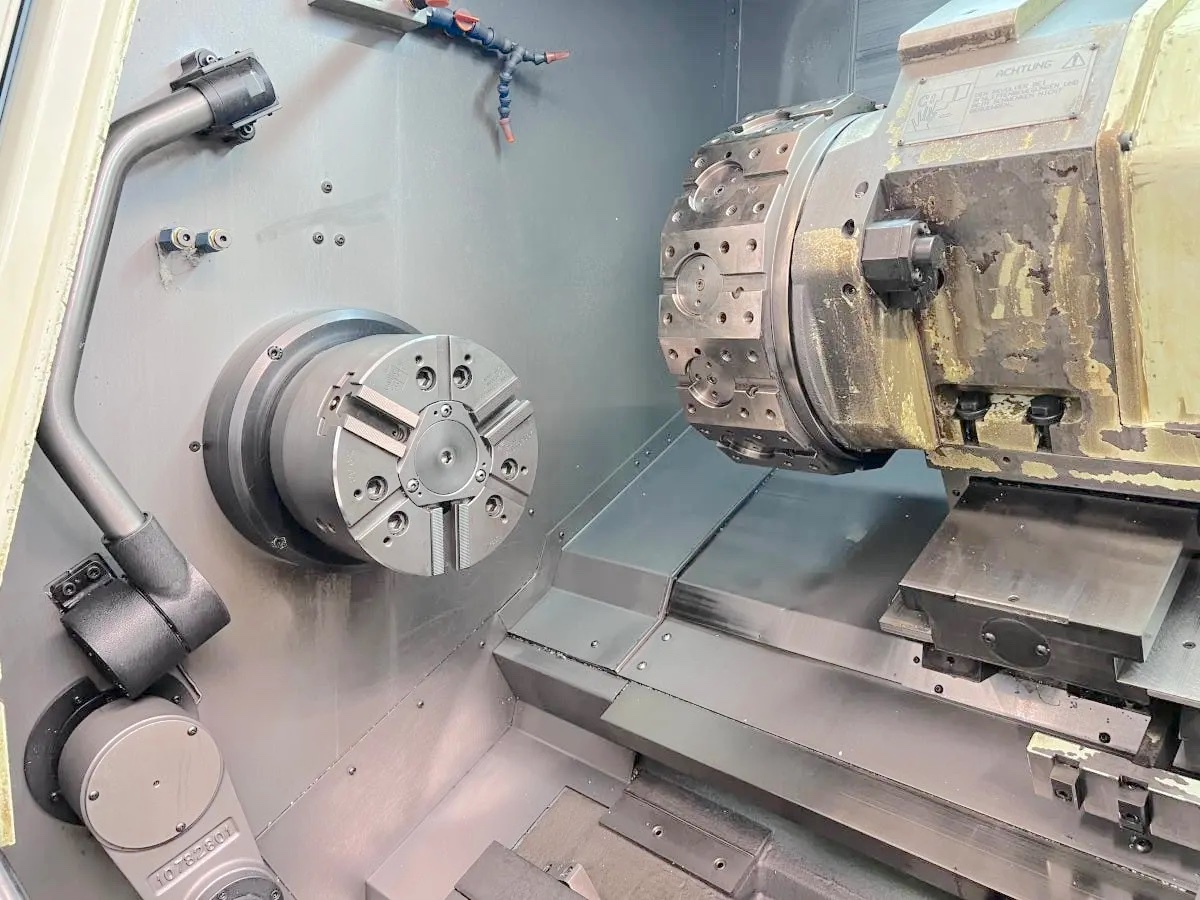

MANDRINO PRINCIPALE
Velocità rotazione max
2400 rpm
Naso mandrino
ASA8”
Foro mandrino
111 mm4,37 in
Diametro interno cuscinetti
150 mm5,91 in
Diametro autocentrante
315 (tre griffe, foro 122) mm12,40 (tre griffe, foro 4,80) in
Potenza max
30 Kw
Coppia max
776 Nm
Risoluzione asse C
0,001 °
Velocità asse C
100 Rpm
CONTROPUNTA
Diametro canotto
115 mm4,53 in
Corsa canotto
150 mm5,91 in
Cono
CM5
Corsa asse B
1200 mm47,24 in

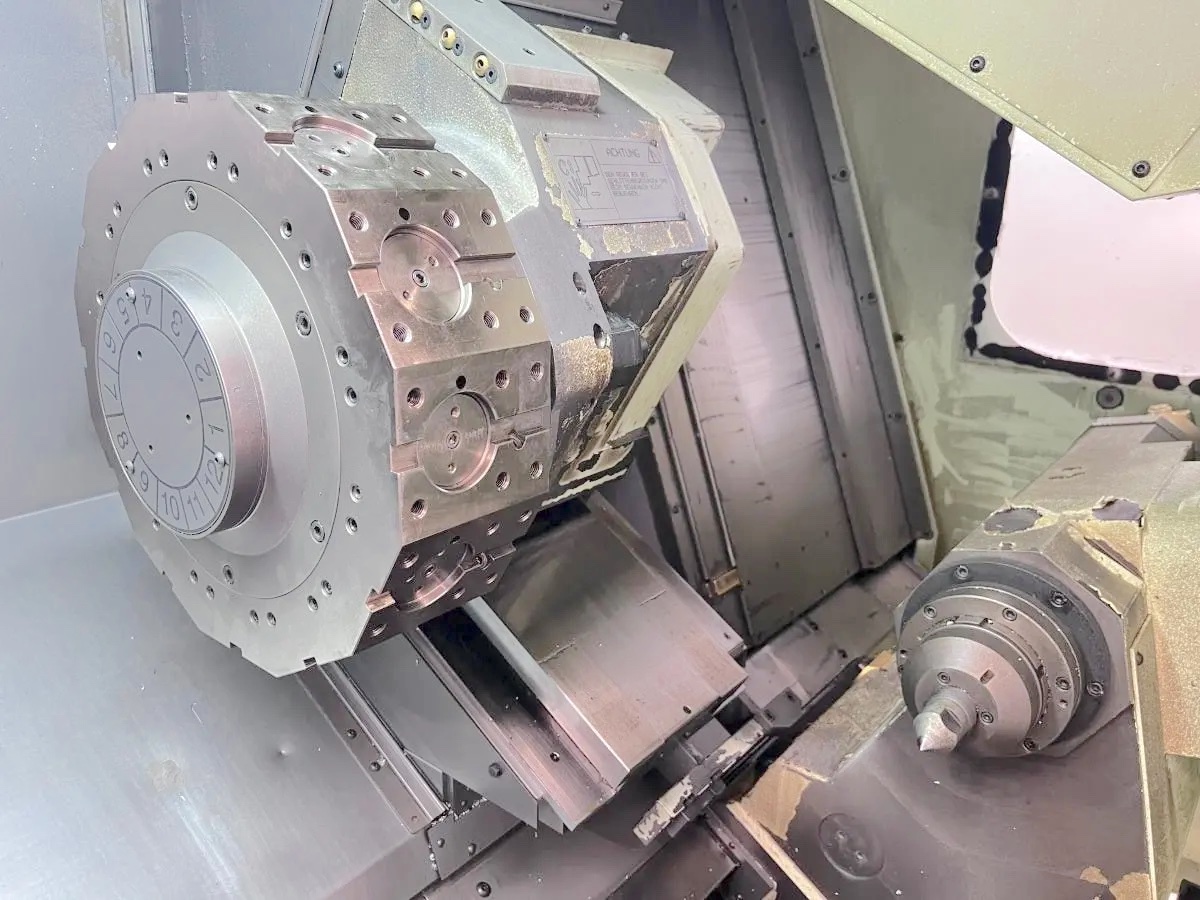

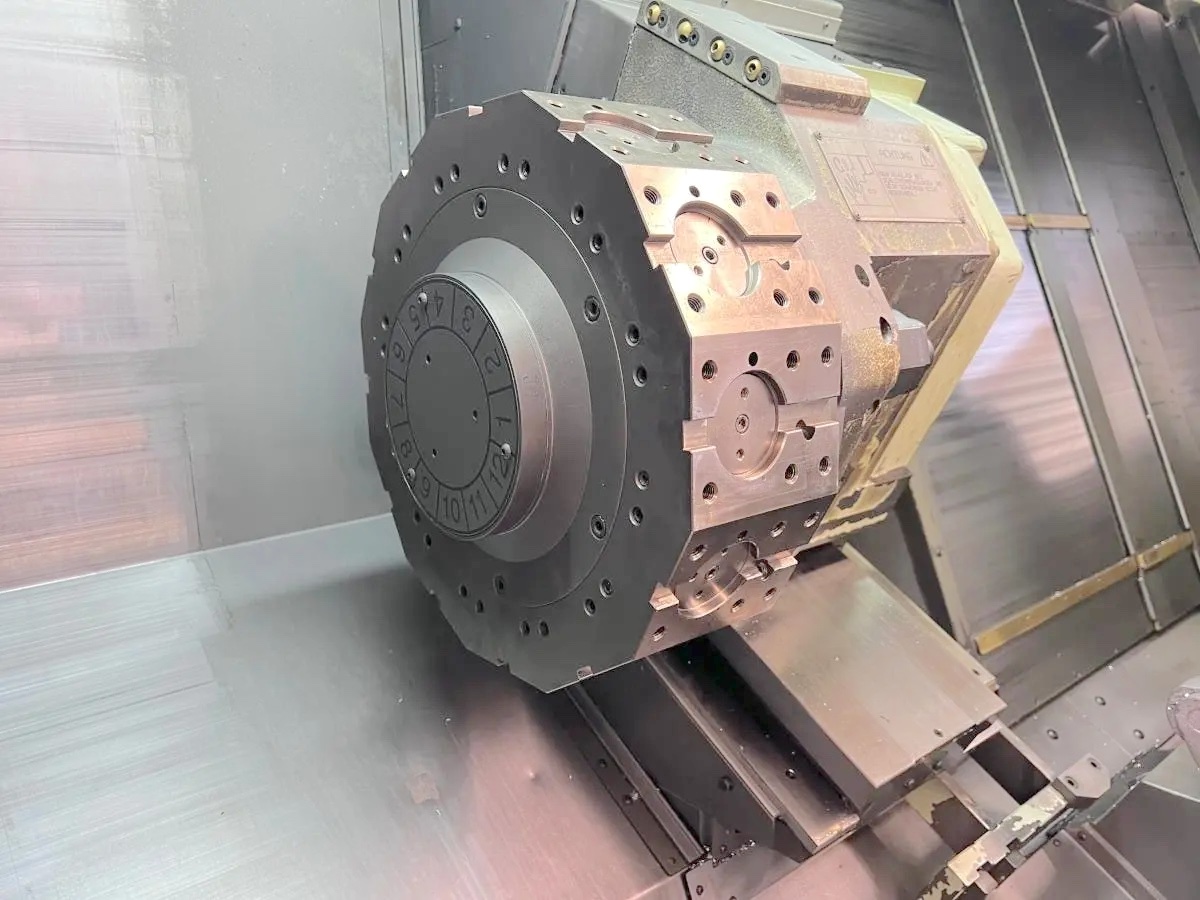

TORRETTA 1
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
5,5 Kw
Corsa asse X1
255 mm10,04 in
Rapido asse X1
20 m/min787,40 ipm
Corsa asse Z1
1315 mm51,77 in
Rapido asse Z1
24 m/min944,88 ipm
Corsa asse Y1
110 (+60/-50) mm4,33 (+2,36/-1,97) in
Rapido asse Y1
7,5 m/min295,28 ipm
Coppia utensili motorizzati
70 Nm
EXTRA
Carro
carro lunetta idraulica "a seguire" Morari ø250mm
Peso totale macchina
7250 Kg
Ingombri Macchina
5100x2000x2100 mm200,79x78,74x82,68 in
Evacuatore truciolo
si

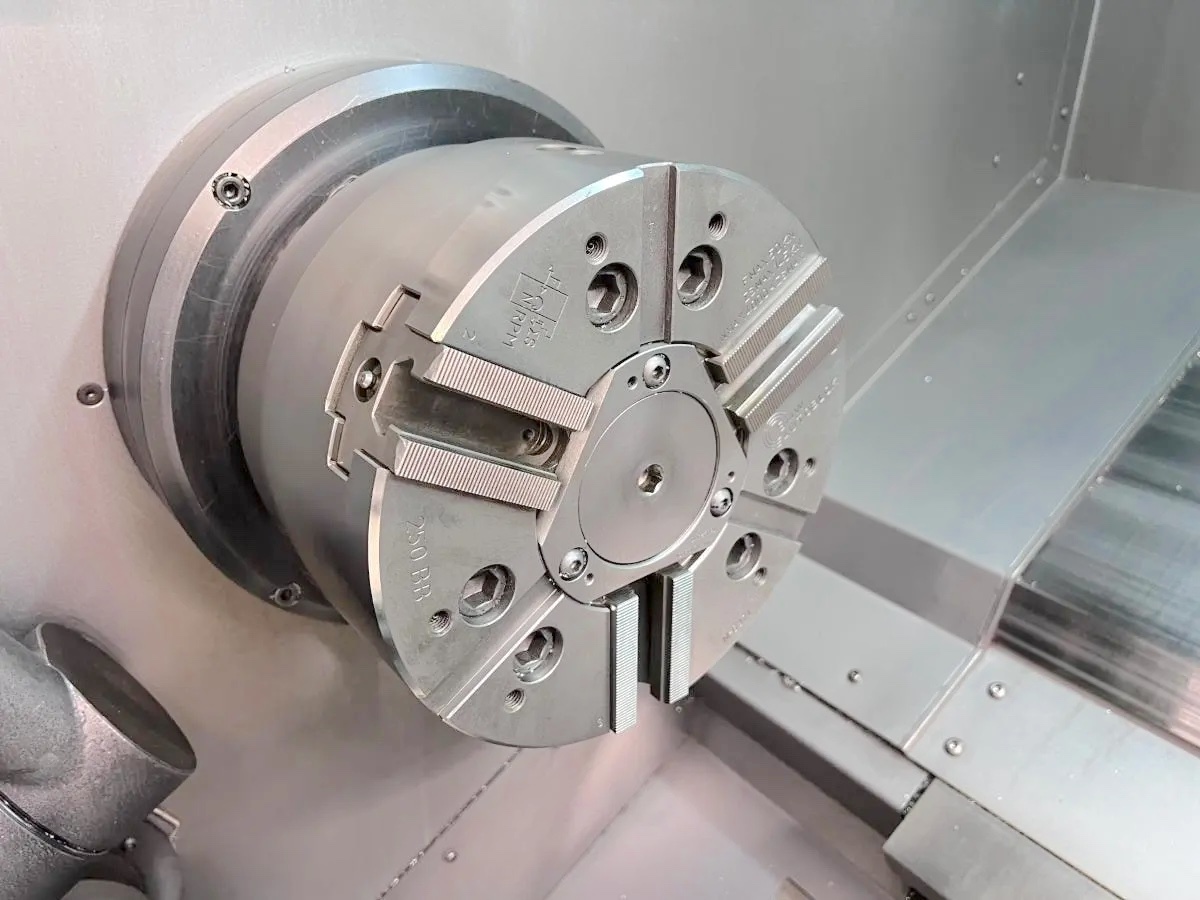

Autocentrante
SMW Autoblok 315mm - pianto pneumatico completo per comandare un autocentrante pneumatico Impianto pneumatico completo per comandare un autocentrante pneumatico con cilindro tutto avanti. Utilizzare sempre le funzioni M24-M25 abilitando con cilindro tutto avanti. Utilizzare sempre le funzioni M24-M25 abilitando Vedi uff. elett. 1 la pneumatica con Keep relee
Portautensili motorizzati
disponibili
Portautensili fissi
disponibili

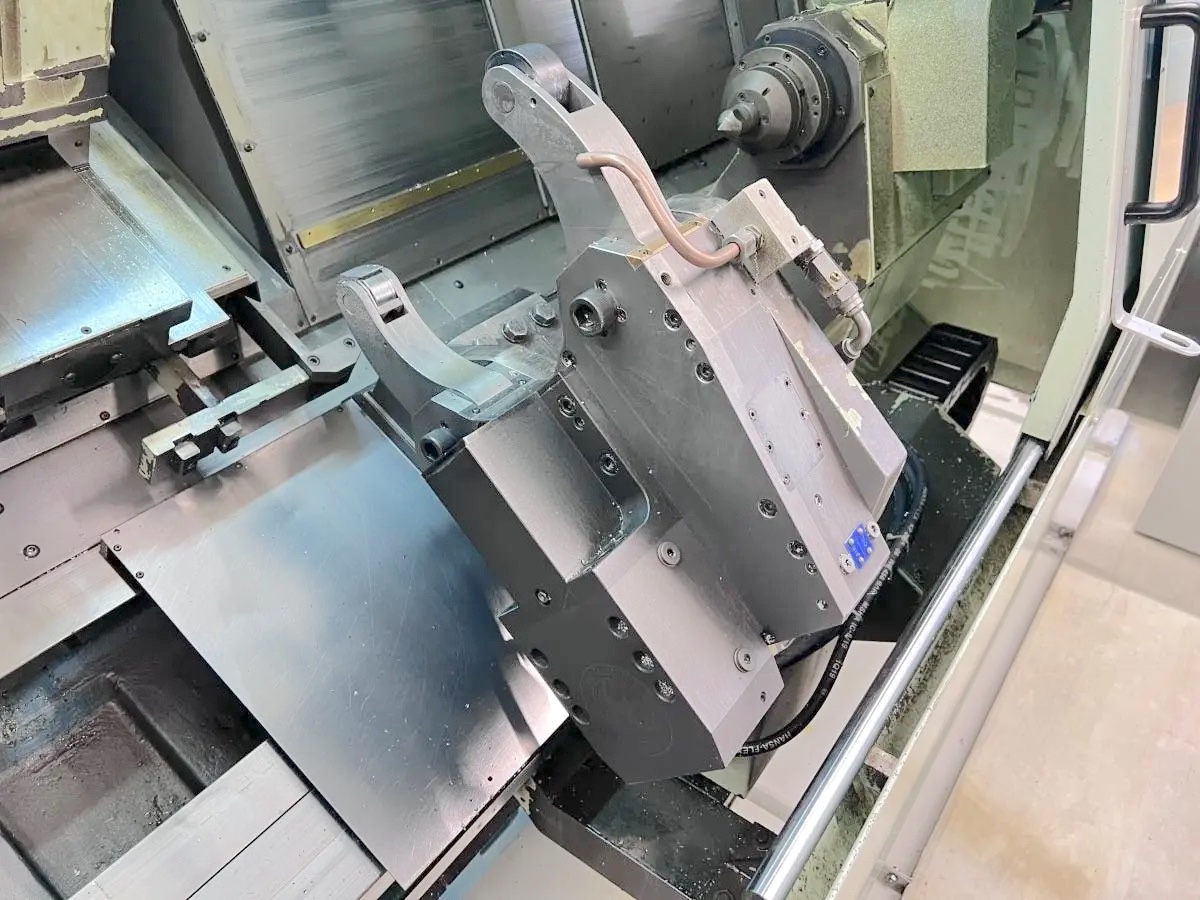

Lunetta idraulica
Lunetta Morari idraulica ø0-250mm
Note
predisposizione spingibarra, scaricatore automatico pezzi ø100x150mm, Pompa 18Bar con filtro,
