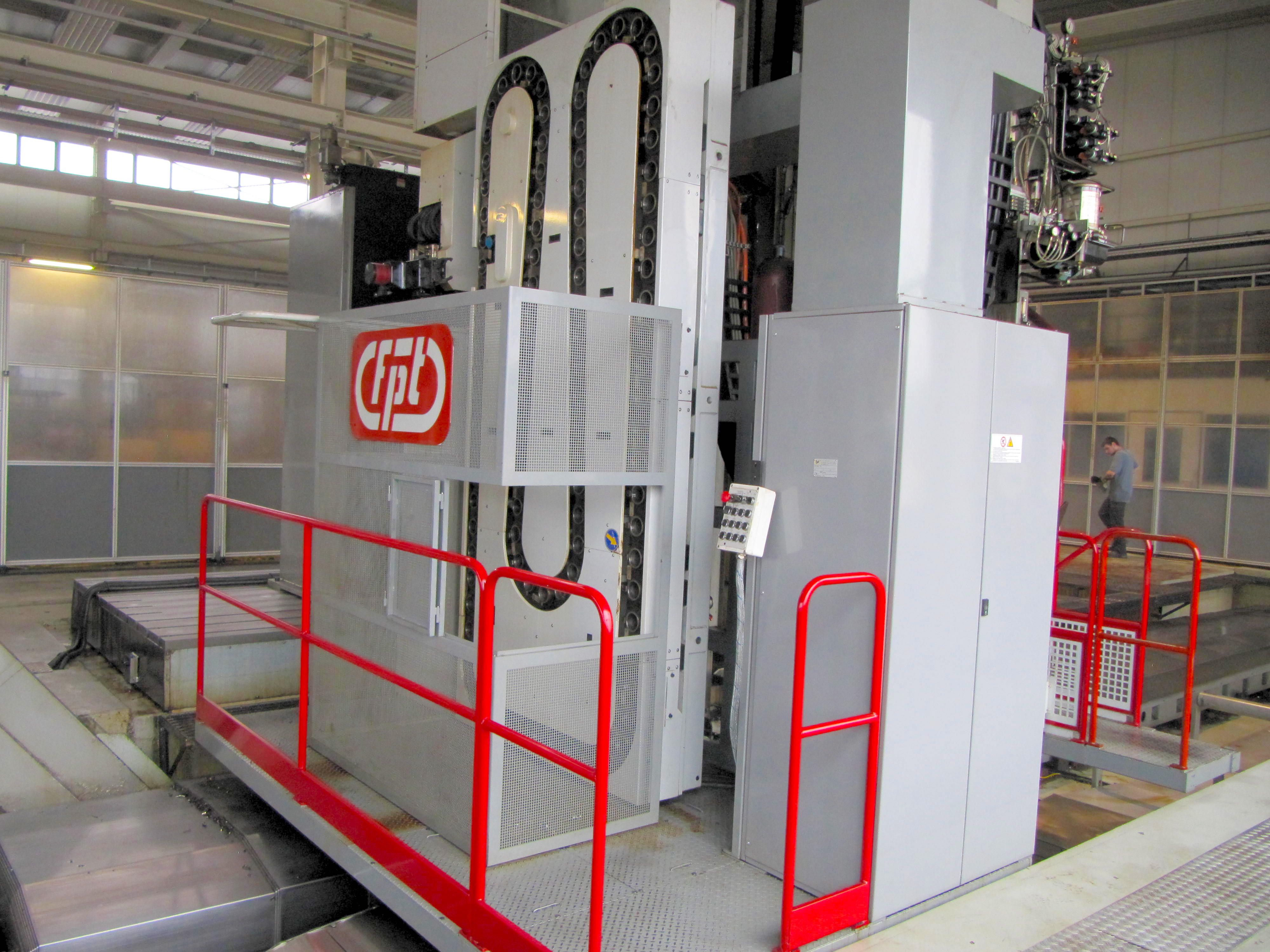

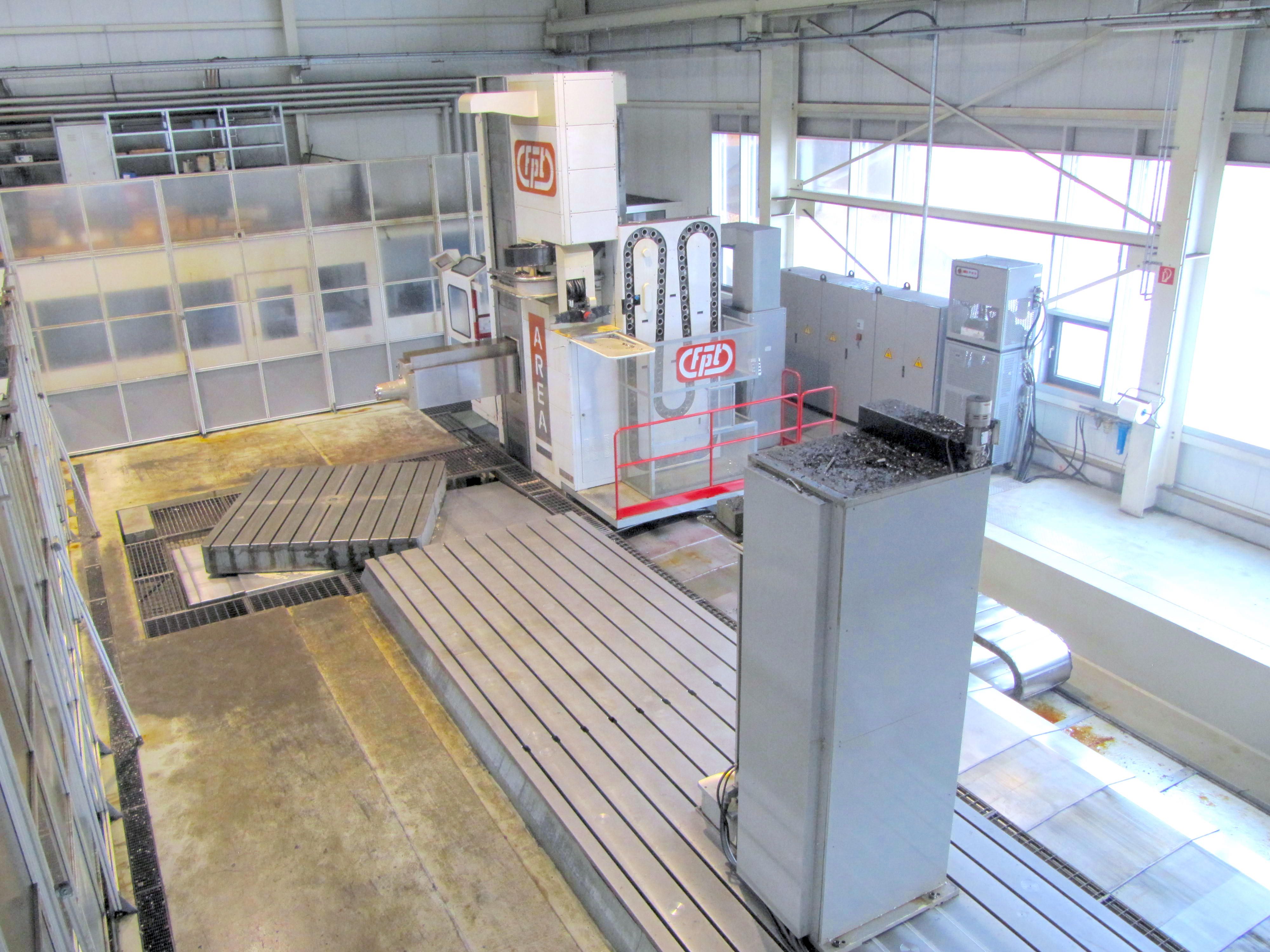

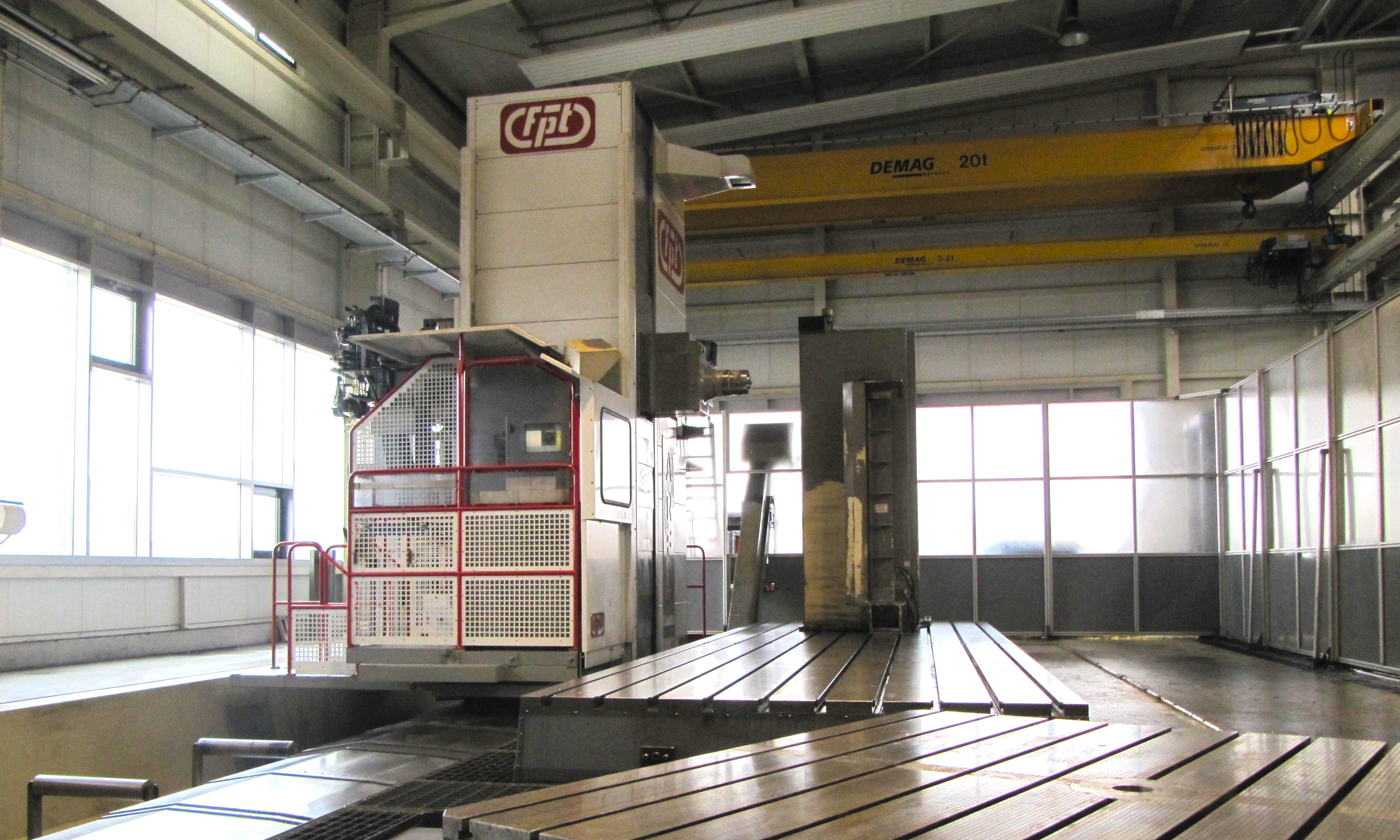

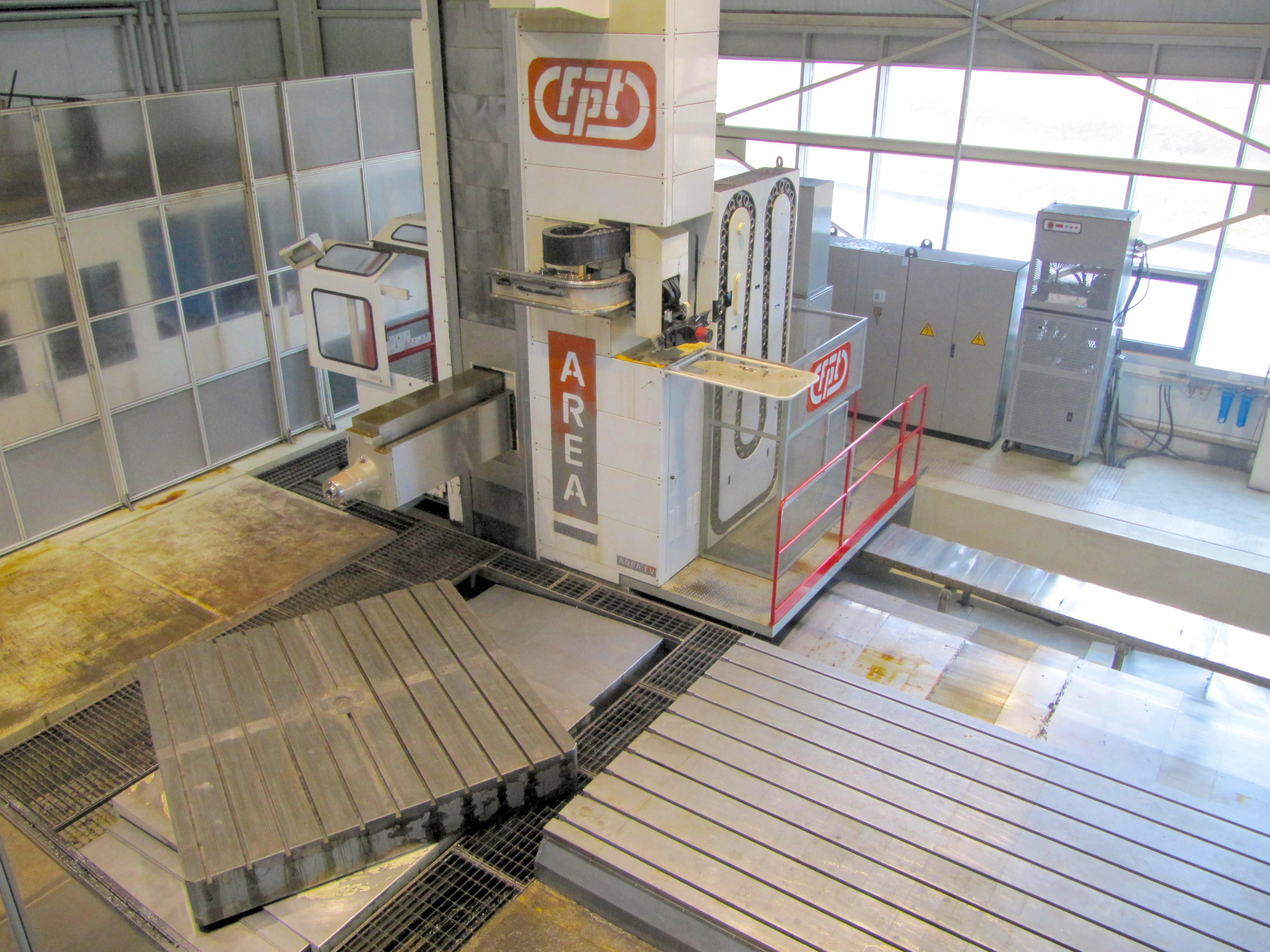

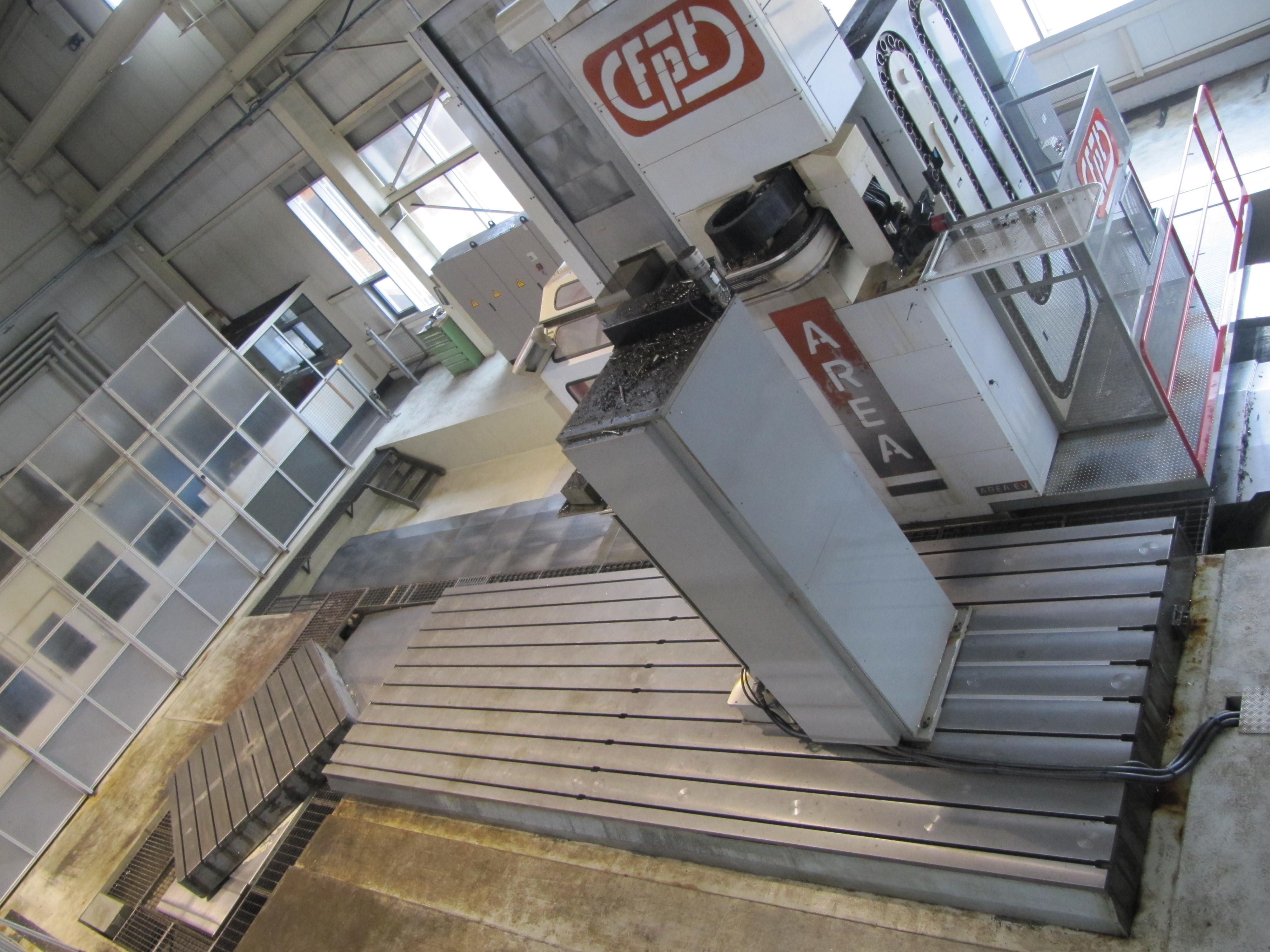

Categoria

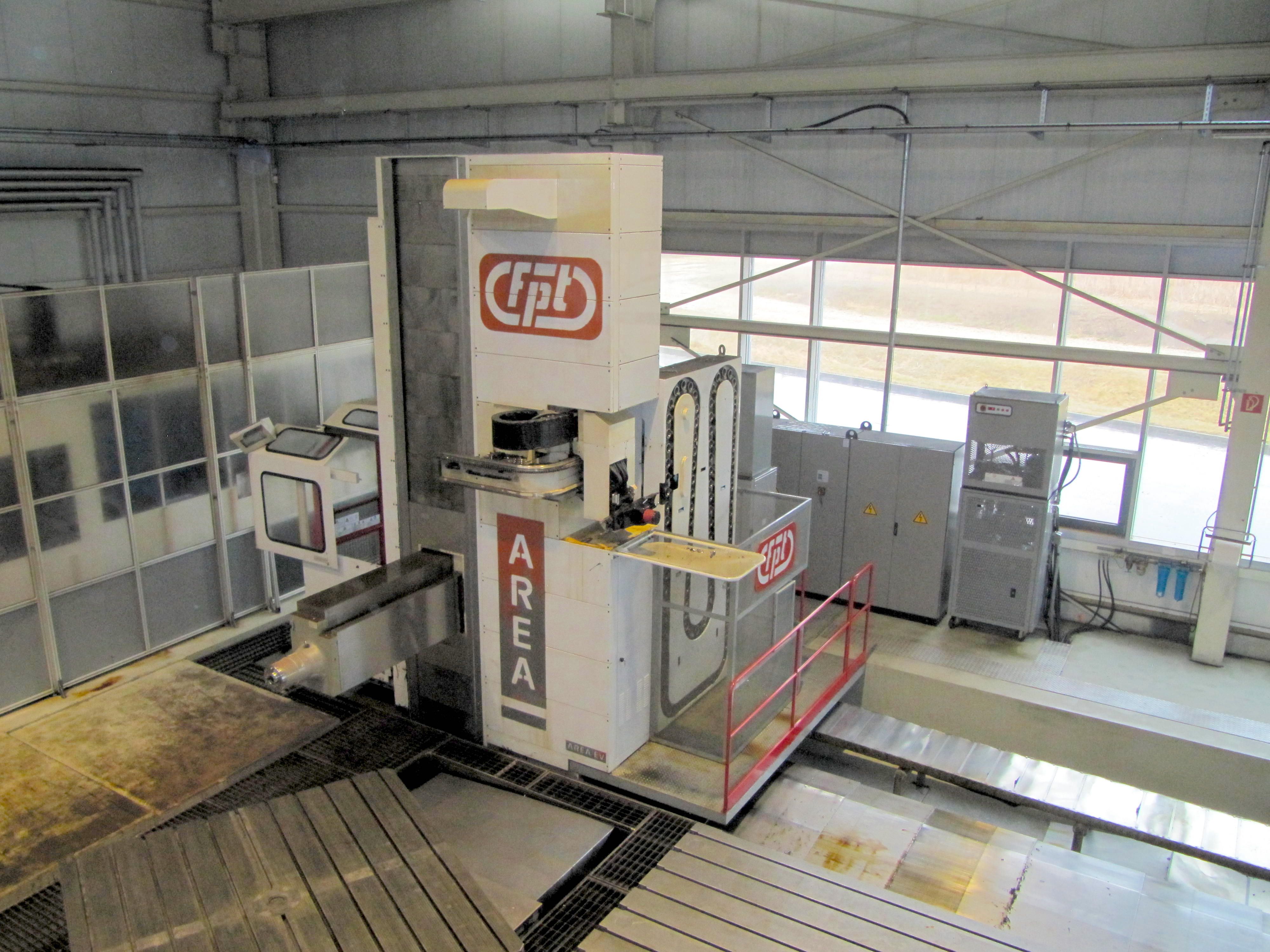

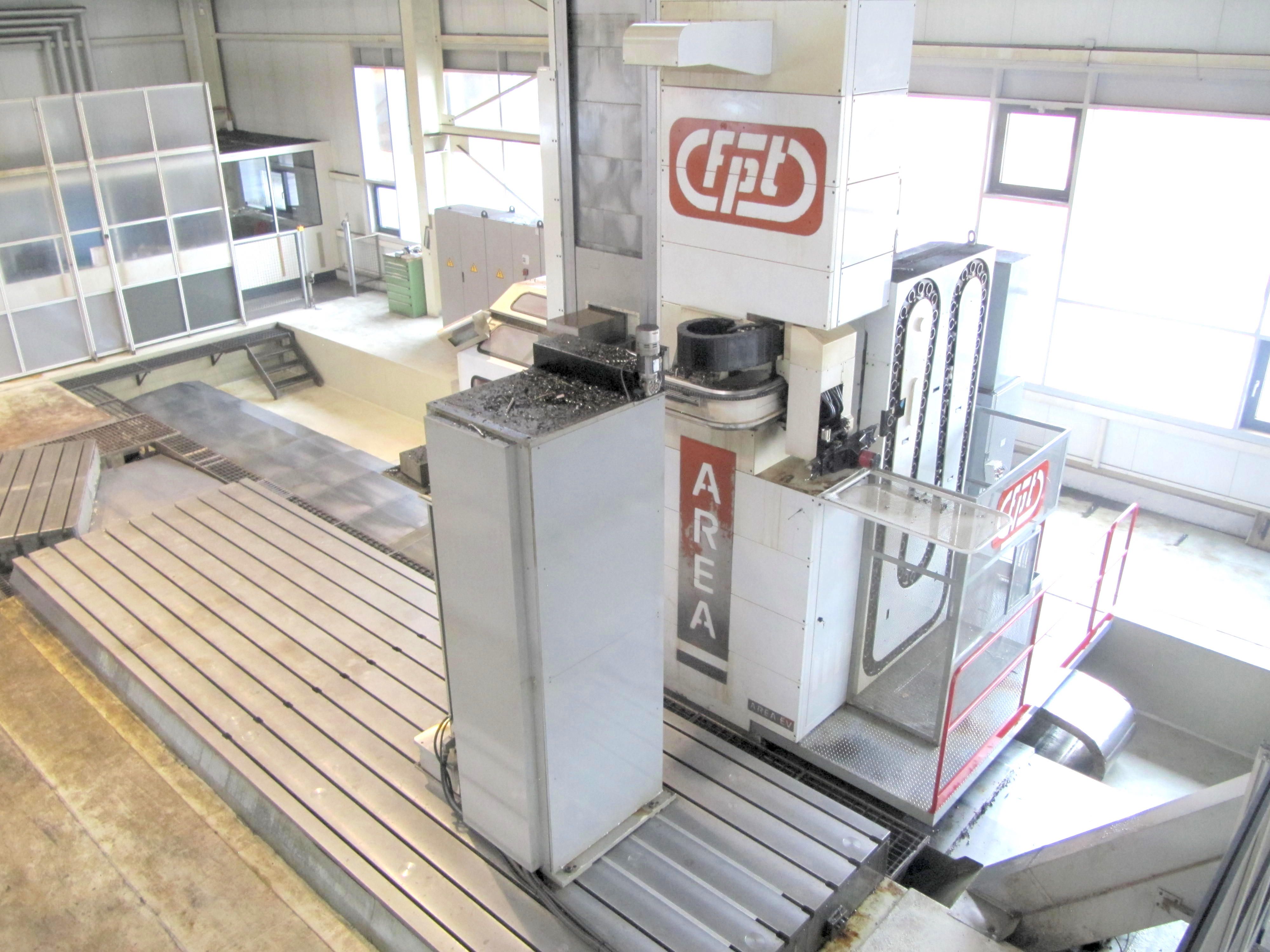

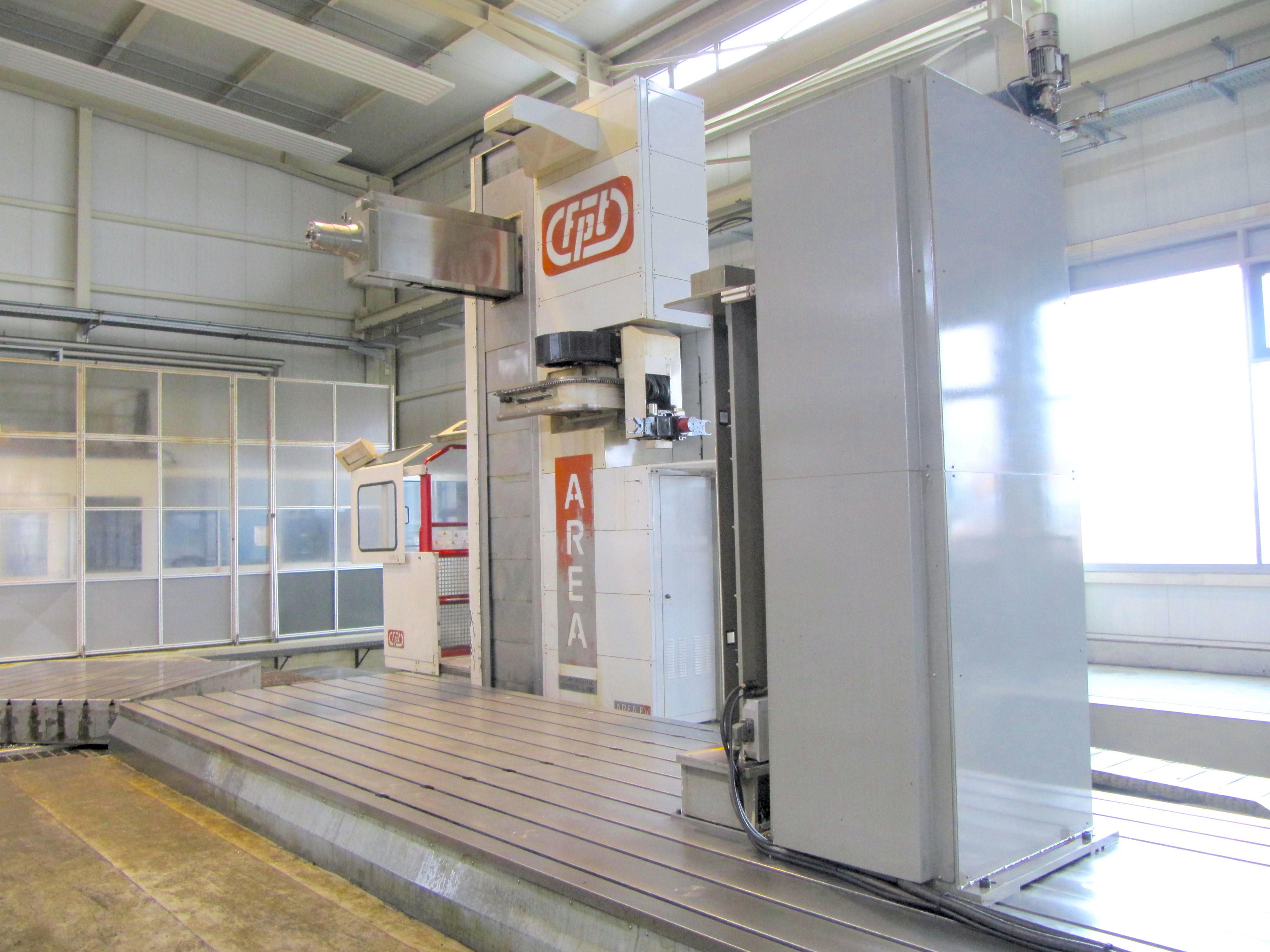

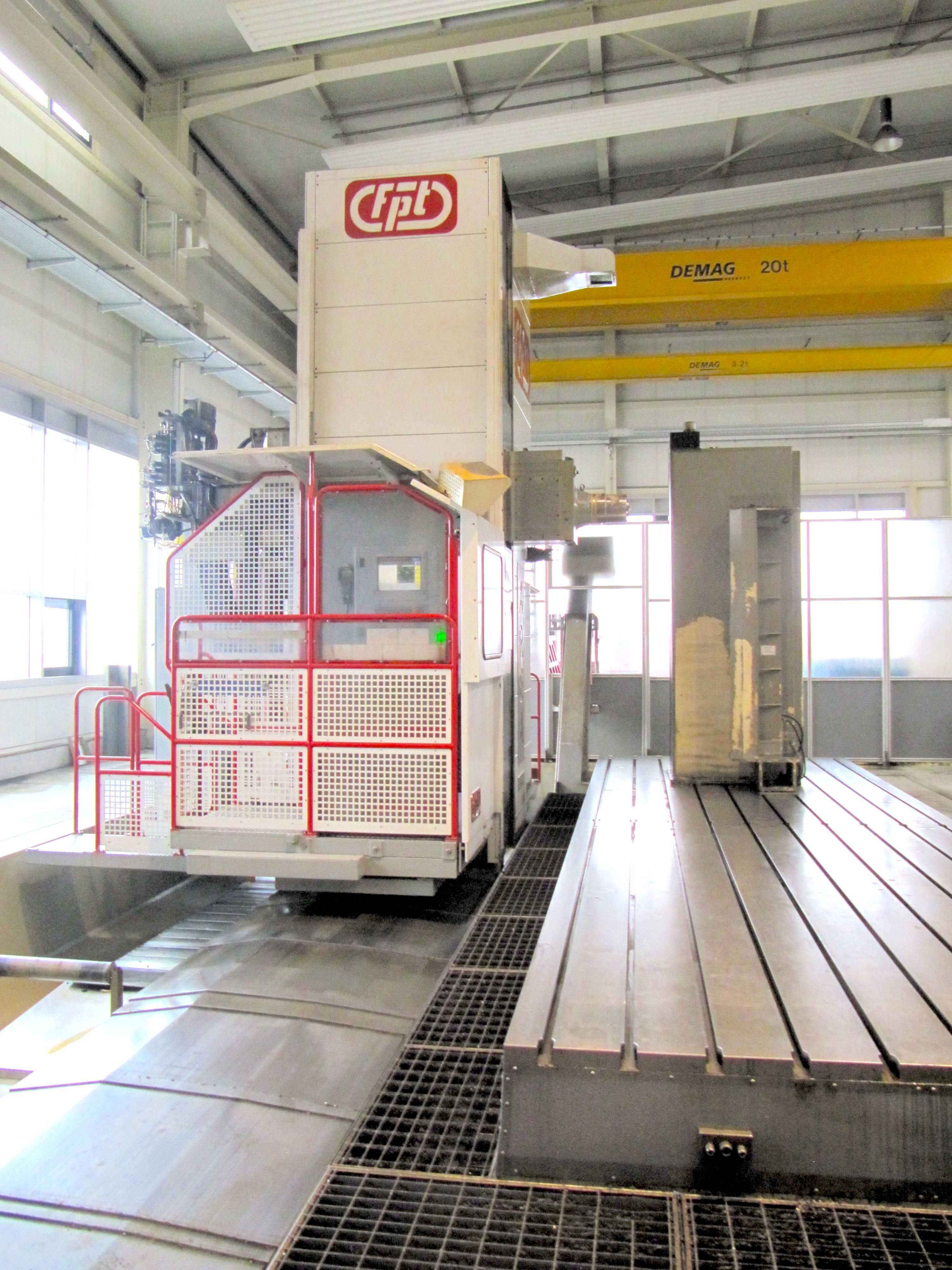

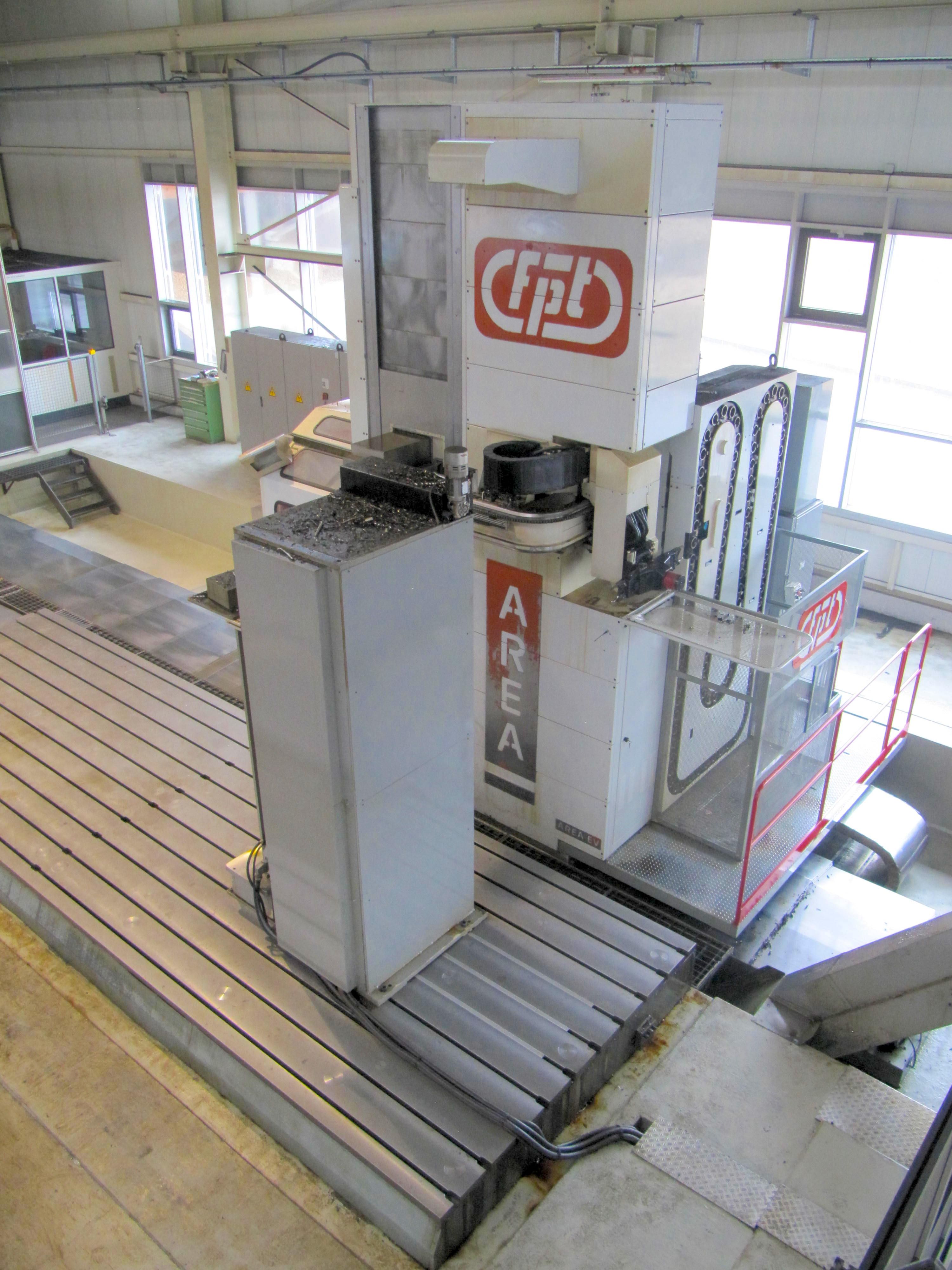

Fresatrice
Tipo
a montante mobile
Marca

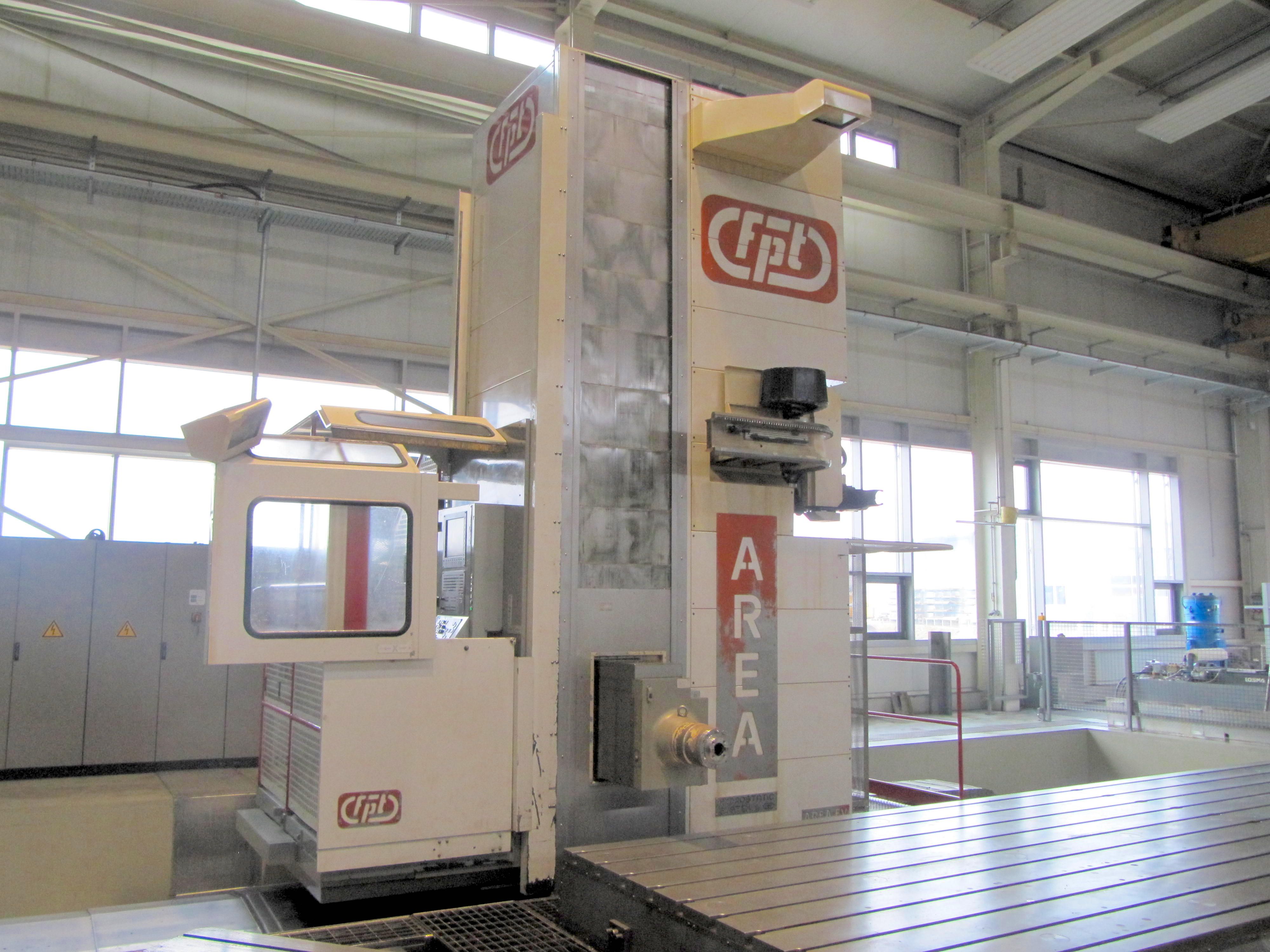

Modello
AREA EV100
Capacità
10000x3500x1500+1500 mm393,70x137,80x59,06+59,06 in
Anno di costruzione
2008

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
10000 mm393,70 in
Verticale (Y)
3500 mm137,80 in
Trasversale RAM (Z)
1500 mm59,06 in
Tavola (V)
1500 mm59,06 in
Sostentamento assi
Hydrostatic

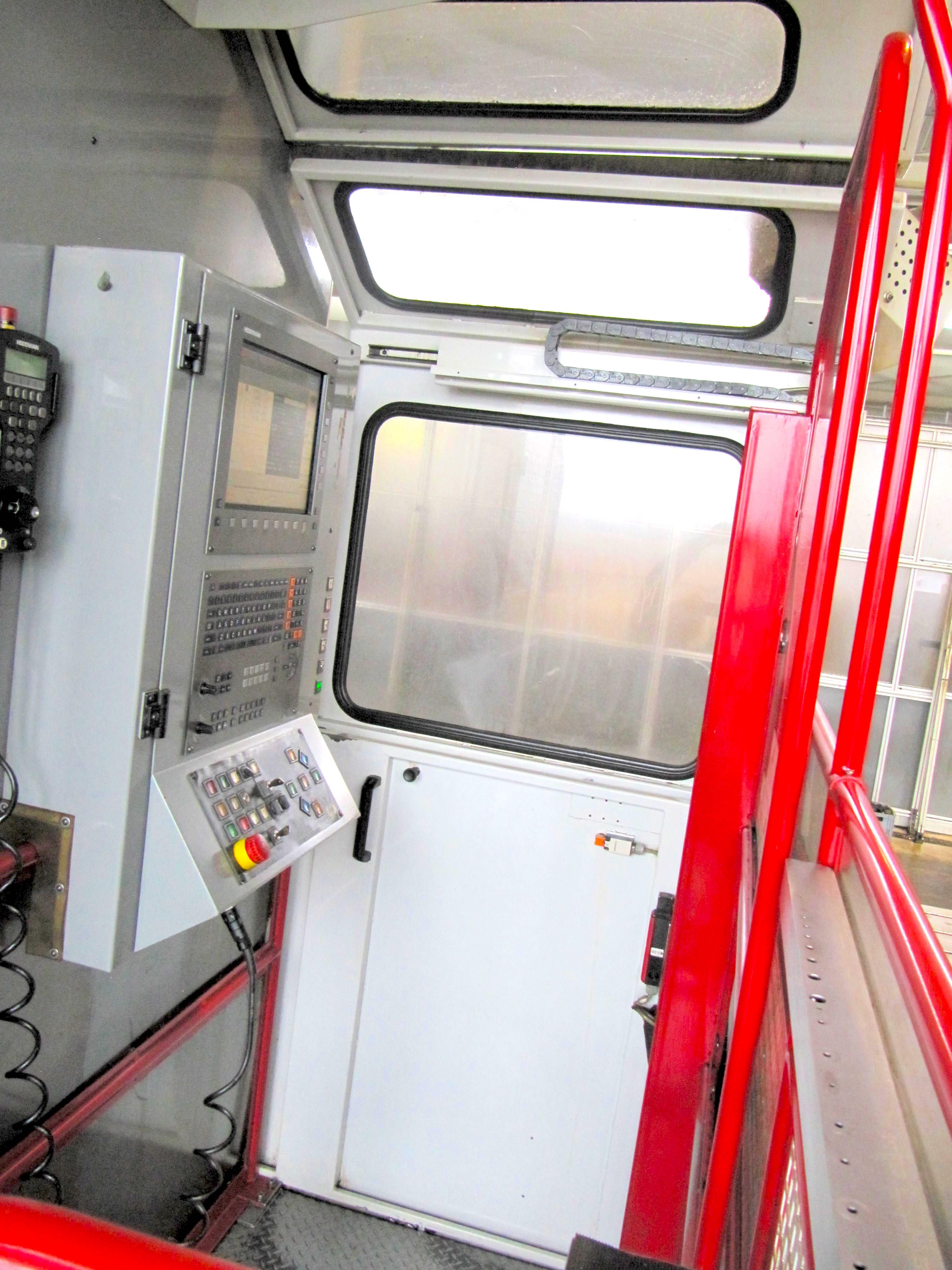

CNC
CNC

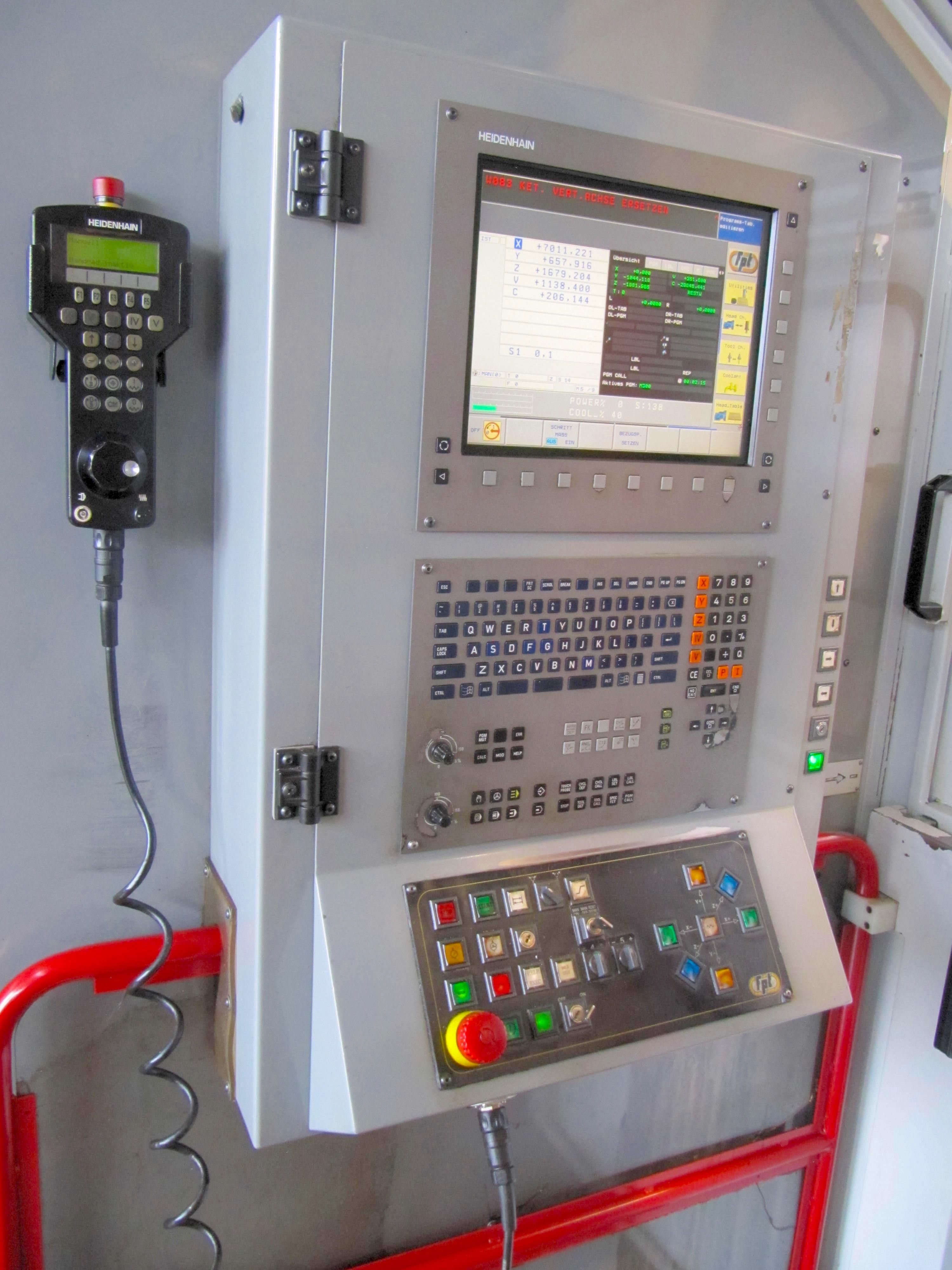

Heidenhain iTNC530
Azionamenti
Siemen Sinumerik
MANDRINO
Potenza mandrino
46/37 Kw
Velocità rotazione
5000 Rpm
Coppia
1.691 - 2.045 Nm
Cono
ISO50

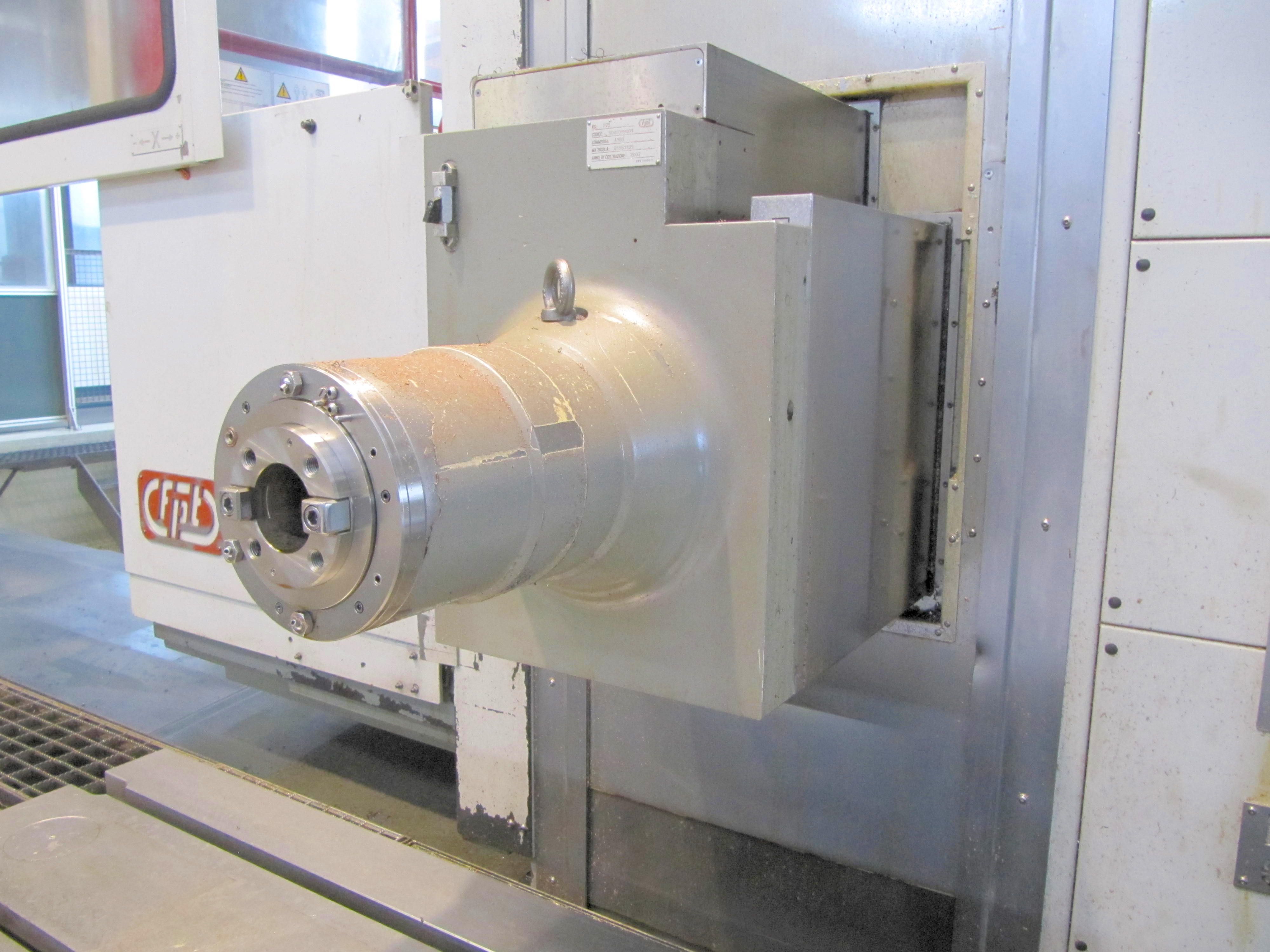

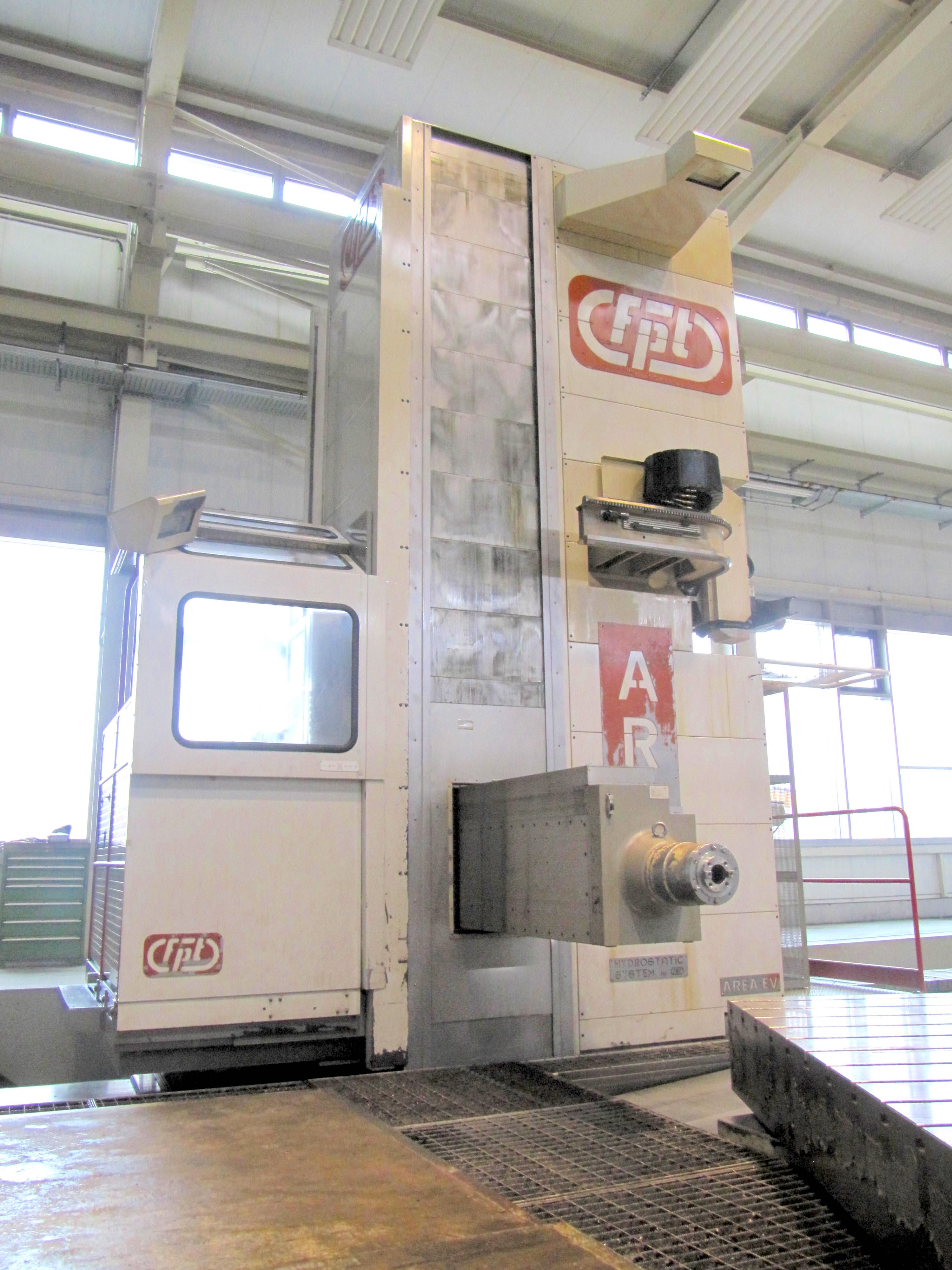

Sezione RAM
700x500 mm27,56x19,69 in
AVANZAMENTI
Rapido X
25 m/min984,25 ipm
Rapido Y
25 m/min984,25 ipm
Rapido Z
25 m/min984,25 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
Rapido V
25 m/min984,25 ipm
V
6 m/min236,22 ipm
ATC
Postazioni
100

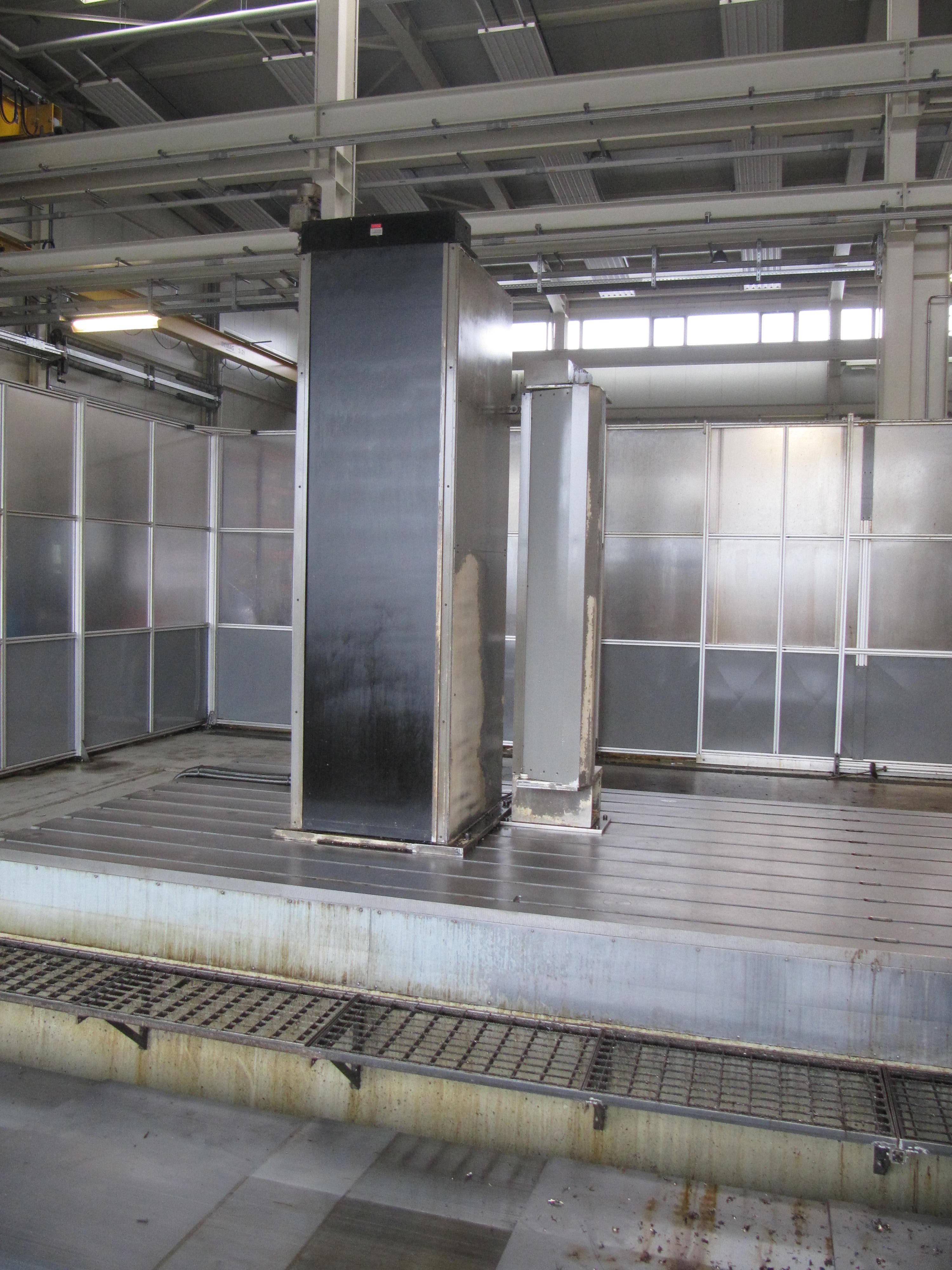

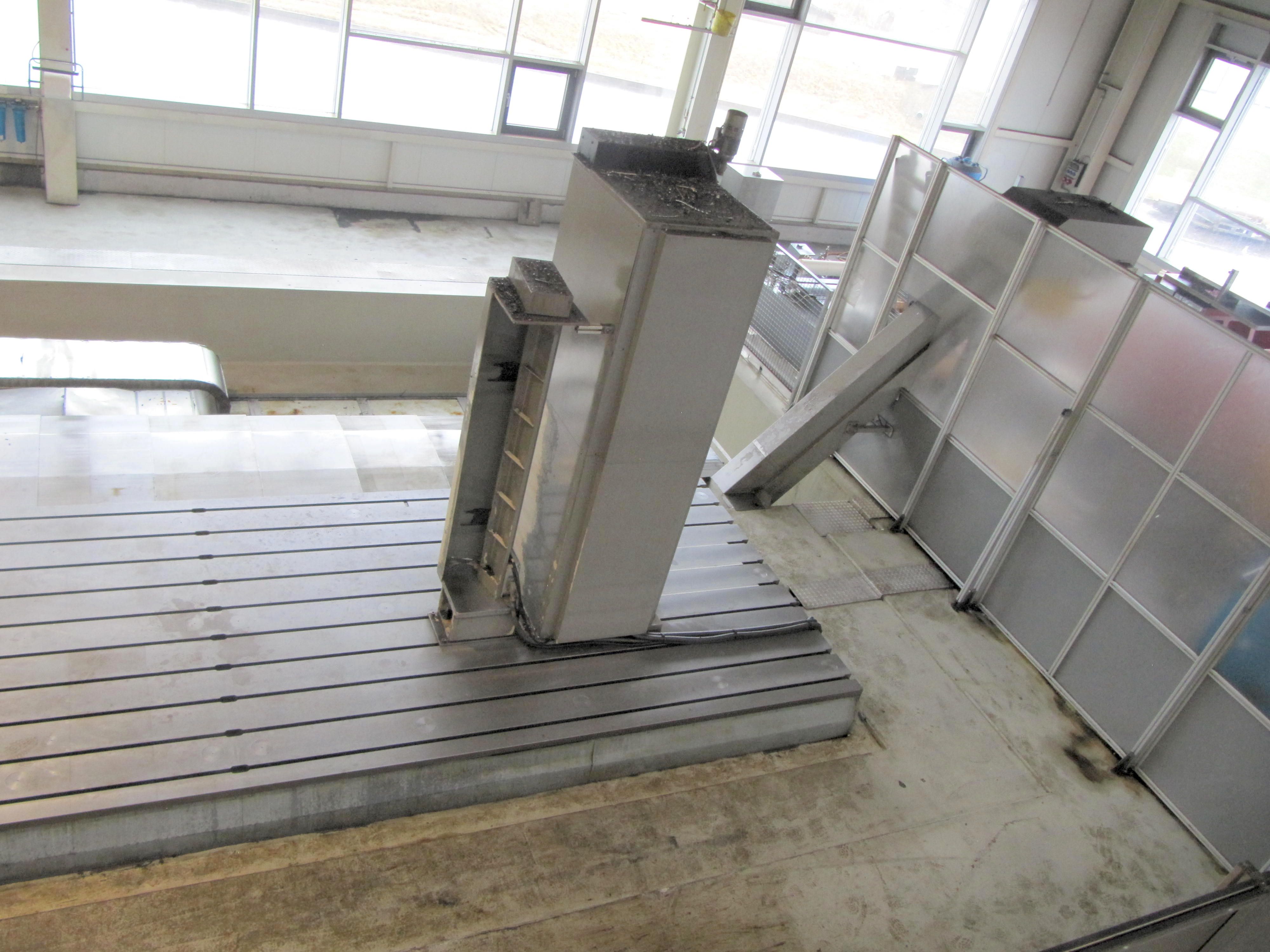

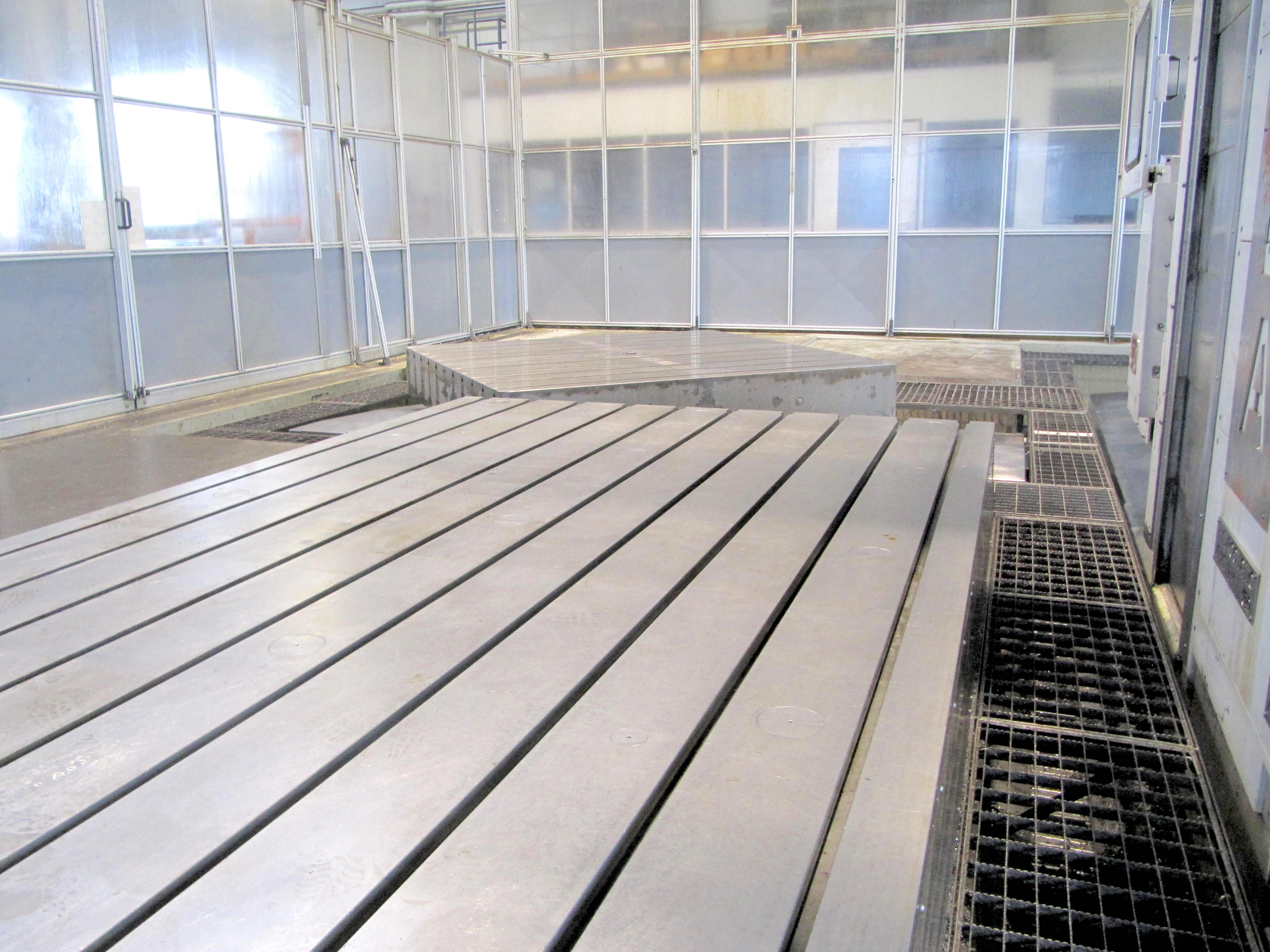

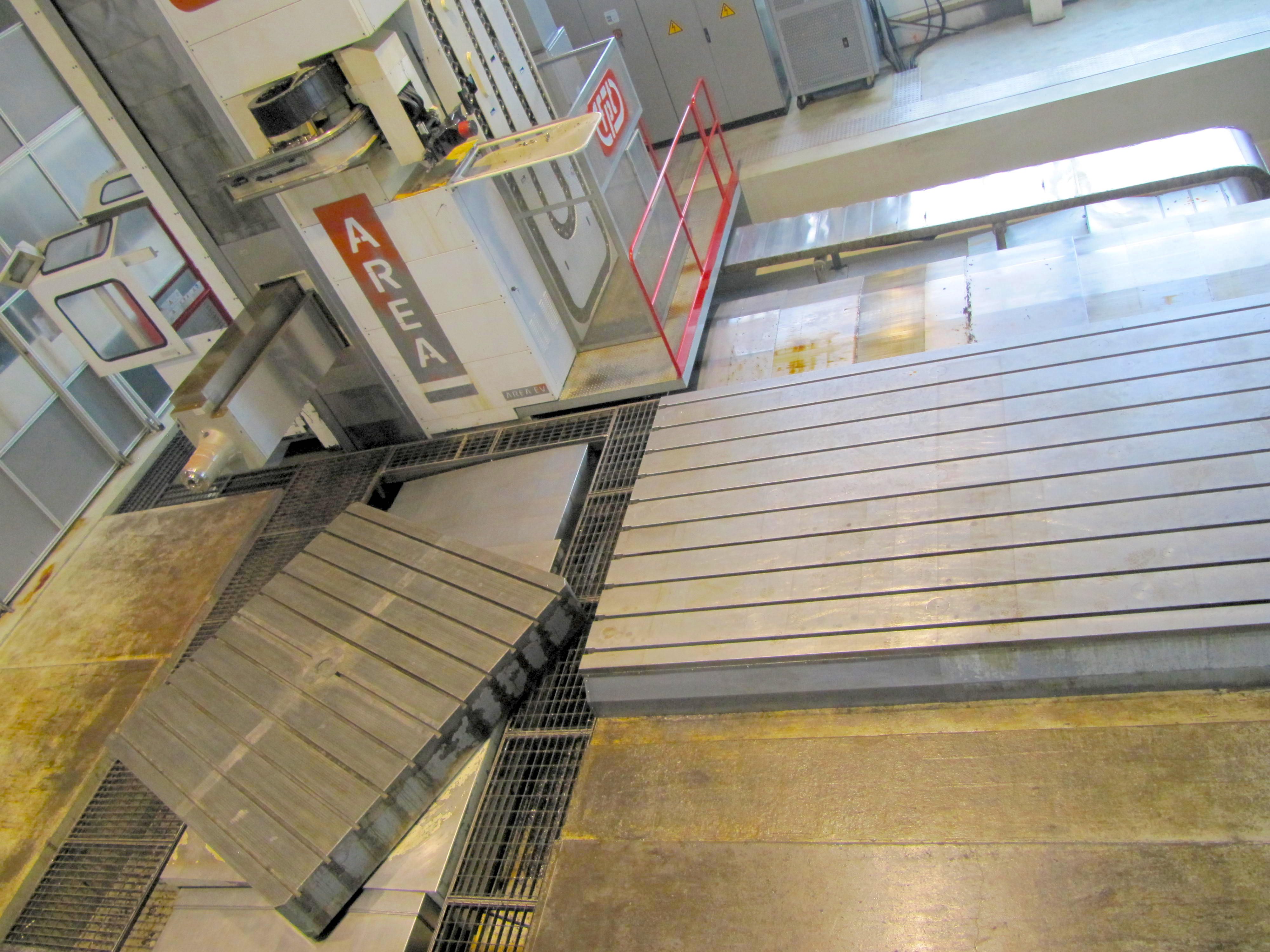

PIANO D’ANCORAGGIO
Dimensione (LxWxH)
10000x2500 mm393,70x98,43 in
Portata
10000 Kg/mq

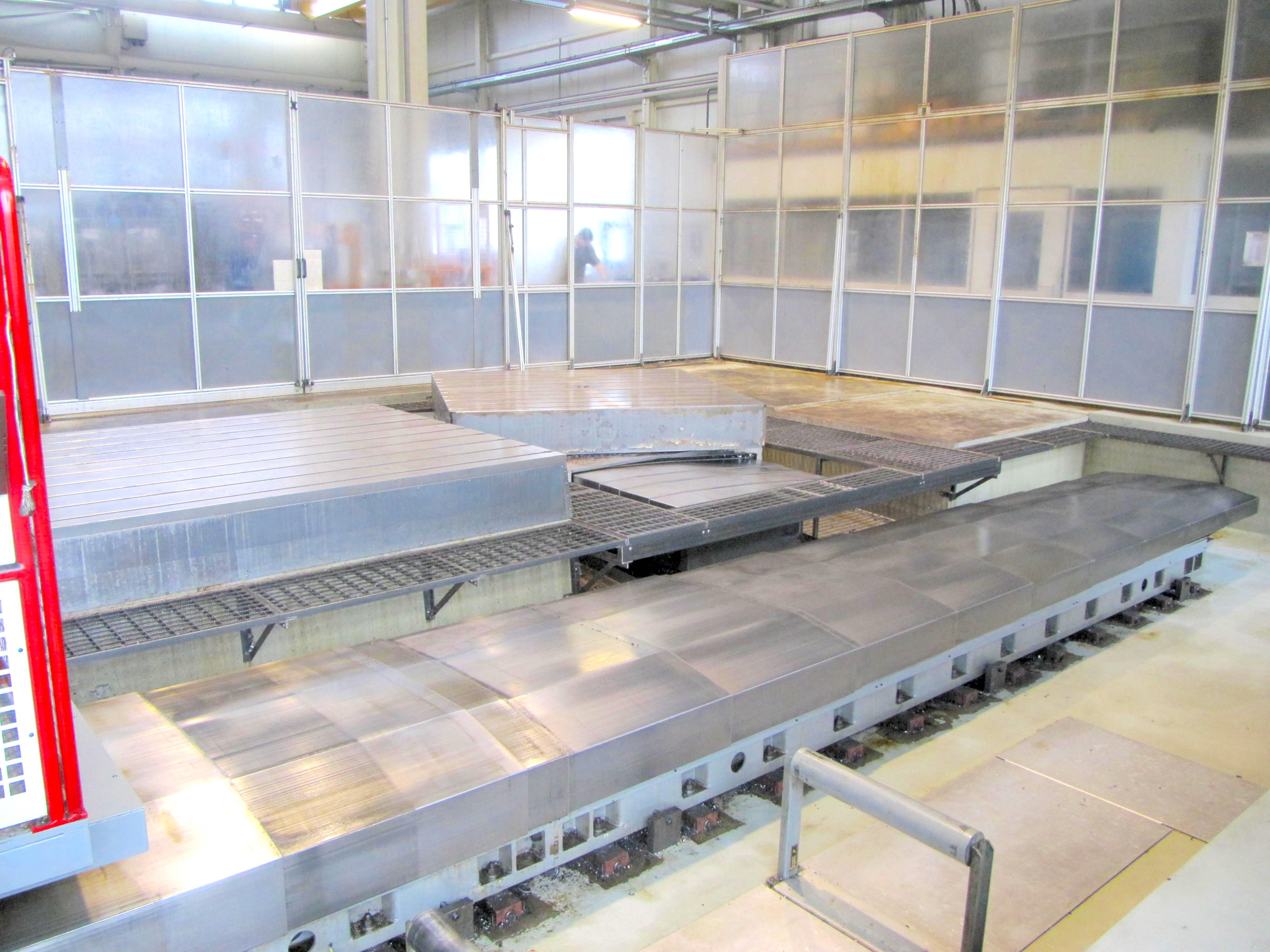

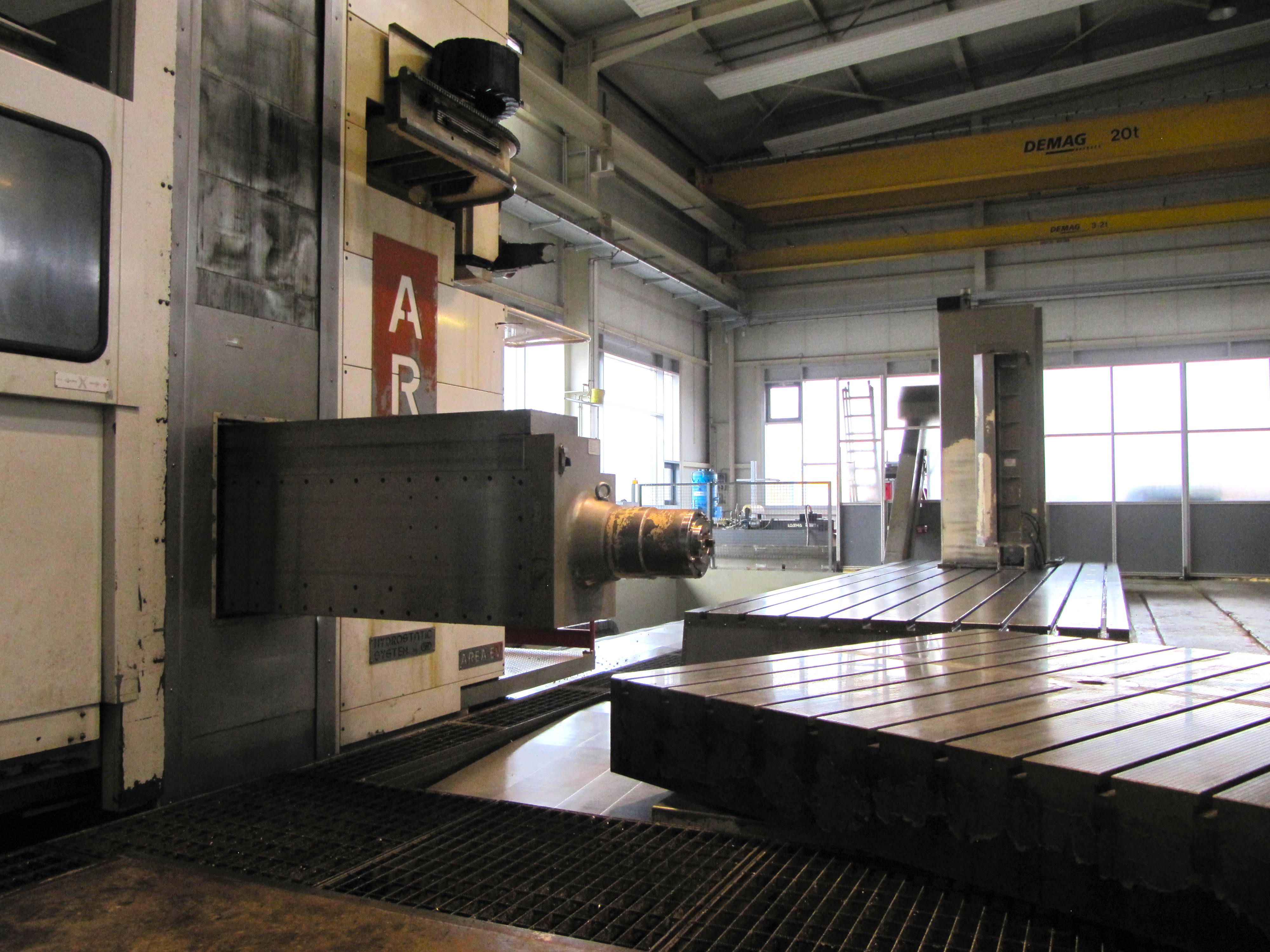

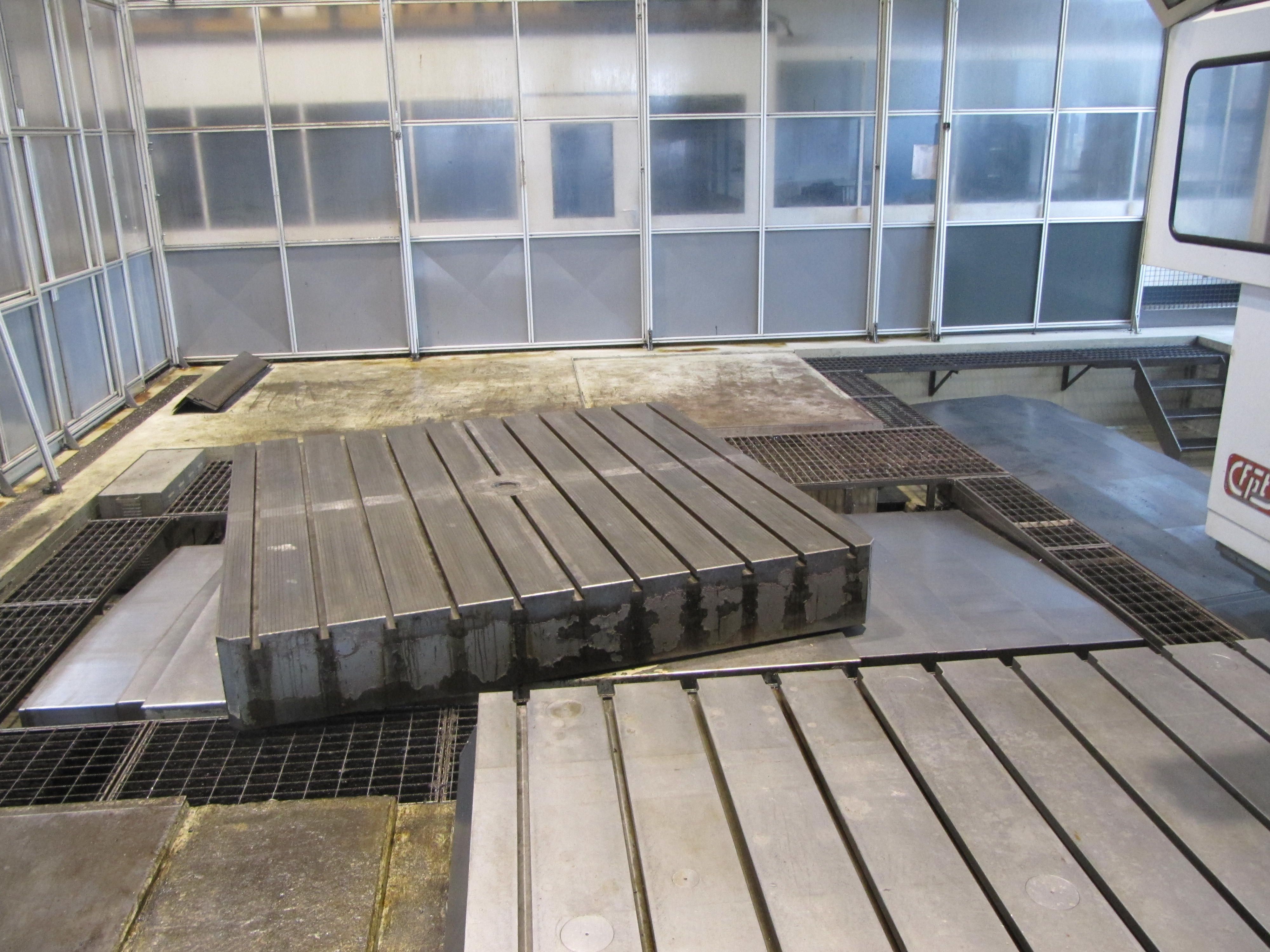

TAVOLA 1
Superficie
2500x2500 mm98,43x98,43 in
Risoluzione (asse B)
0,001 °
Portata
40.000 Kg
Traslazione
1500 mm59,06 in
Sostentamento
Hydrostatic

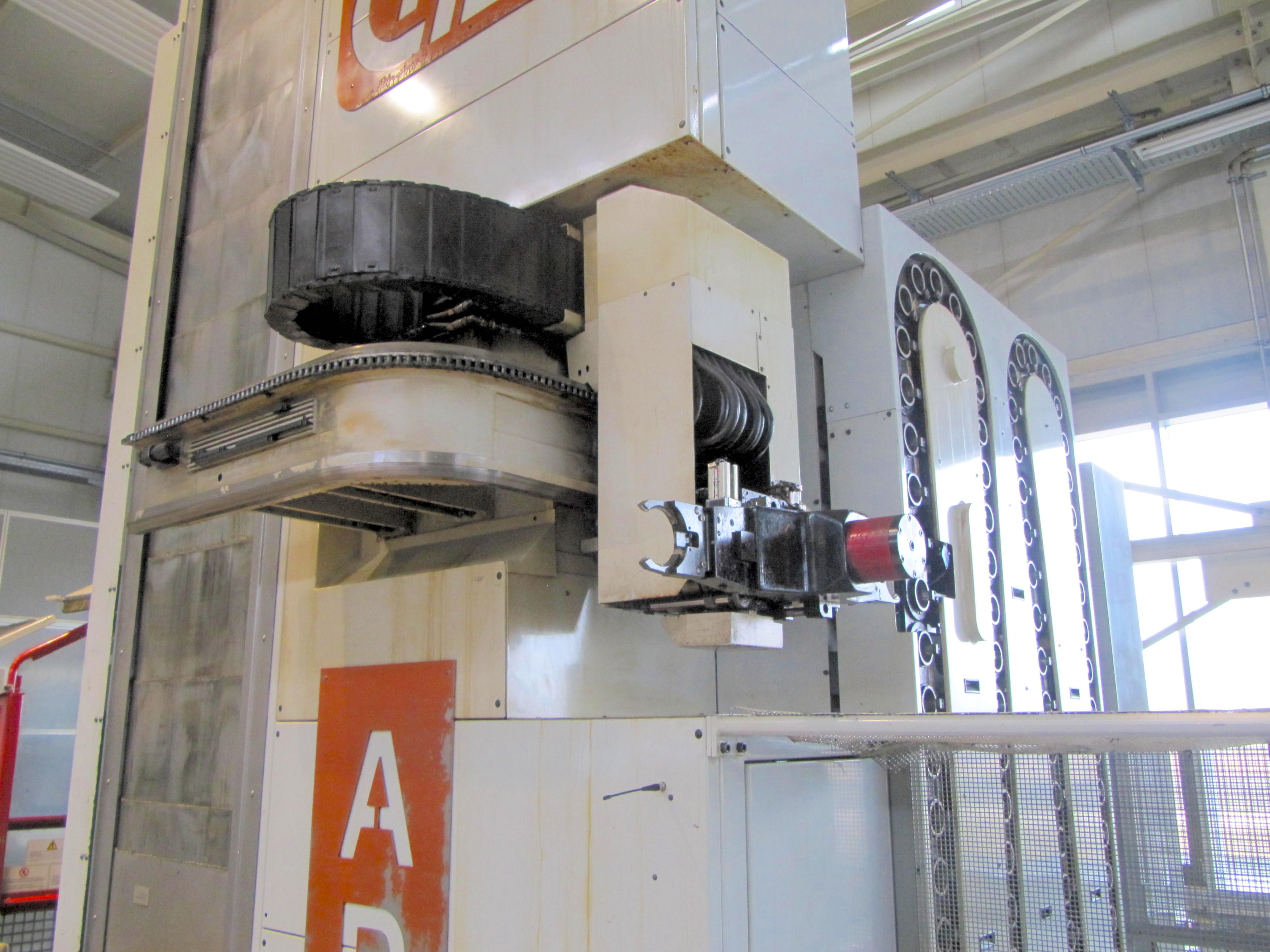

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
3

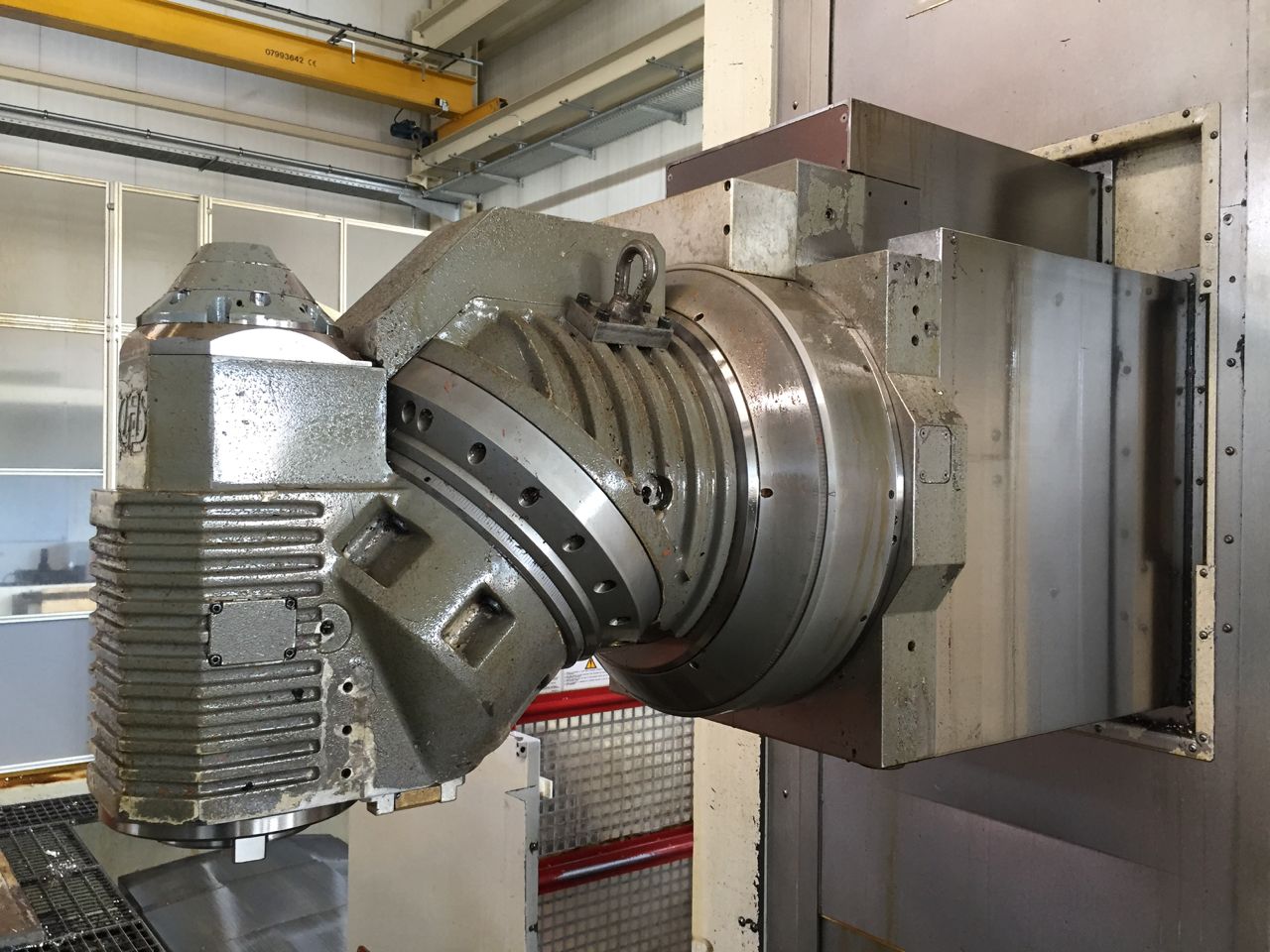

TESTA 1
Tipo
TUPC
Cono mandrino
ISO50
Asse A
0,001 °
Asse C
0,001 °
Coppia max
1210 Nm
Velocità max
5000 Rpm
Potenza max
46/37 Kw
Refrigerante
internal 40 Bar

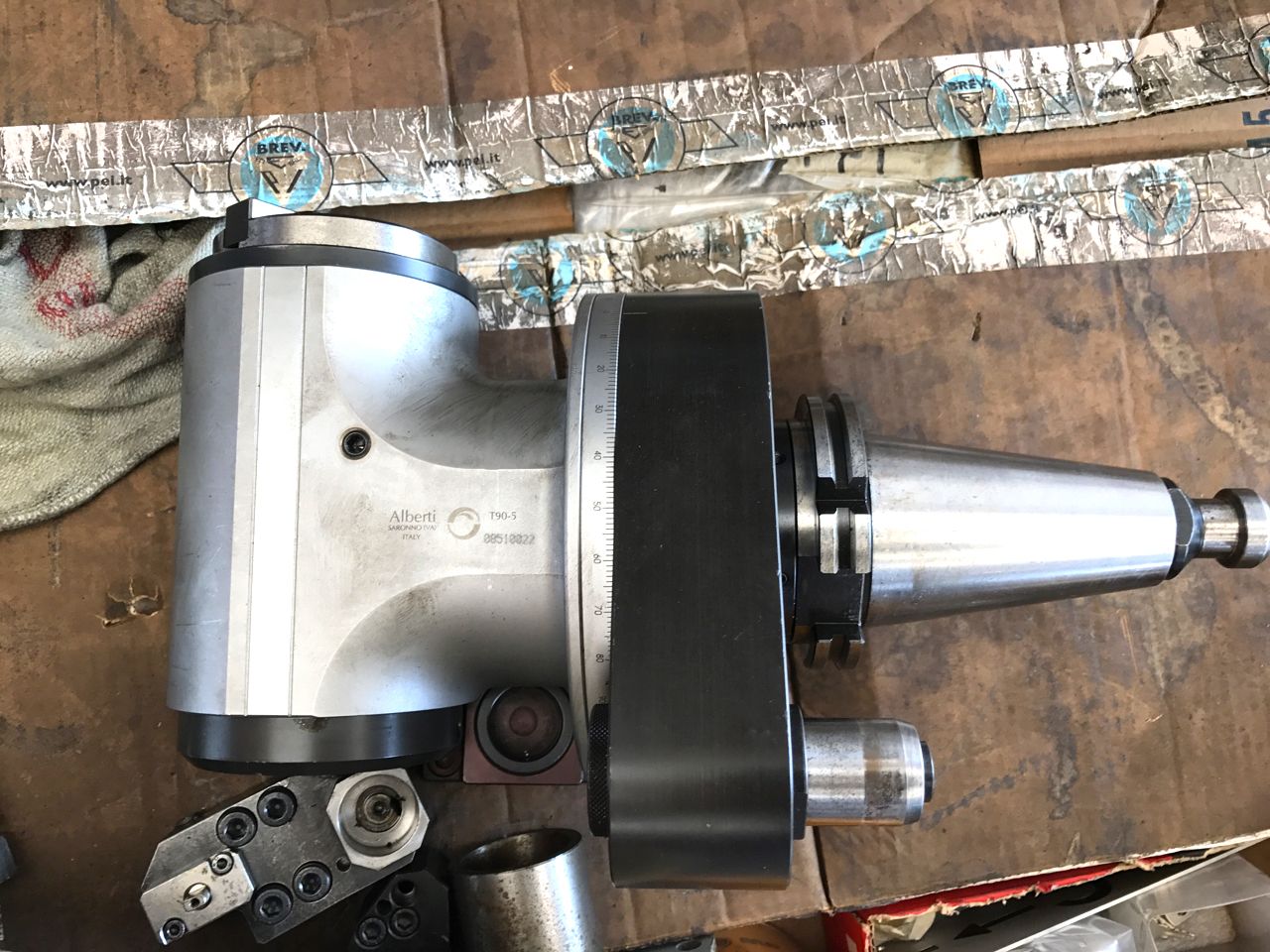

TESTA 2
Tipo
SELS4
Cono mandrino
ISO50
Note
musetto estensione mandrino 400mm
EXTRA
Potenza totale installata
79,3 Kw
Ingombri Macchina
16630x11000x5430 mm654,72x433,07x213,78 in
Accessori a corredo
Pick up 3 positions for heads, Pick up for special tools
Alta pressione
40Bar
Sistema filtraggio
si
Frigorifero
si
Tastatore Pezzo

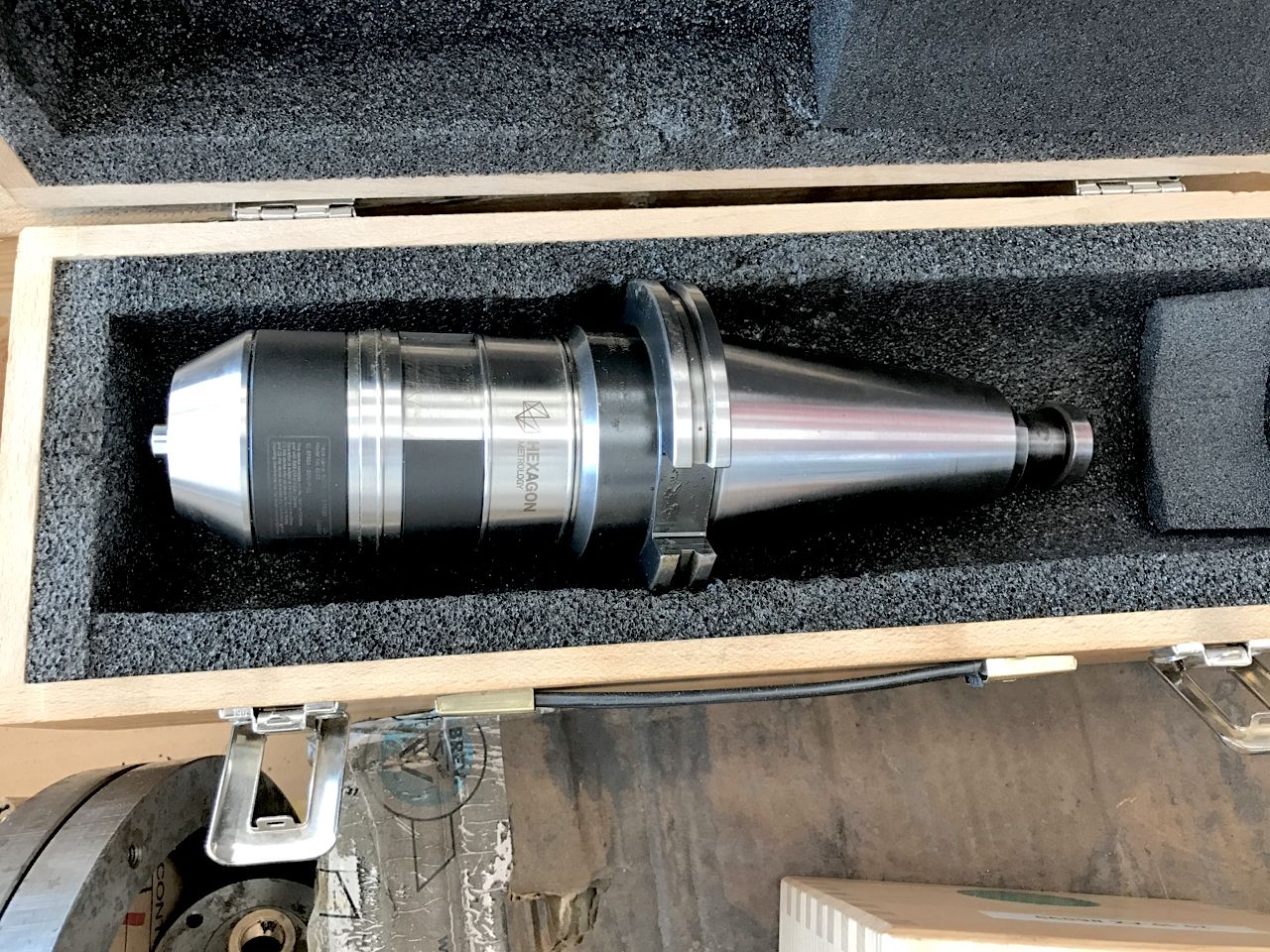

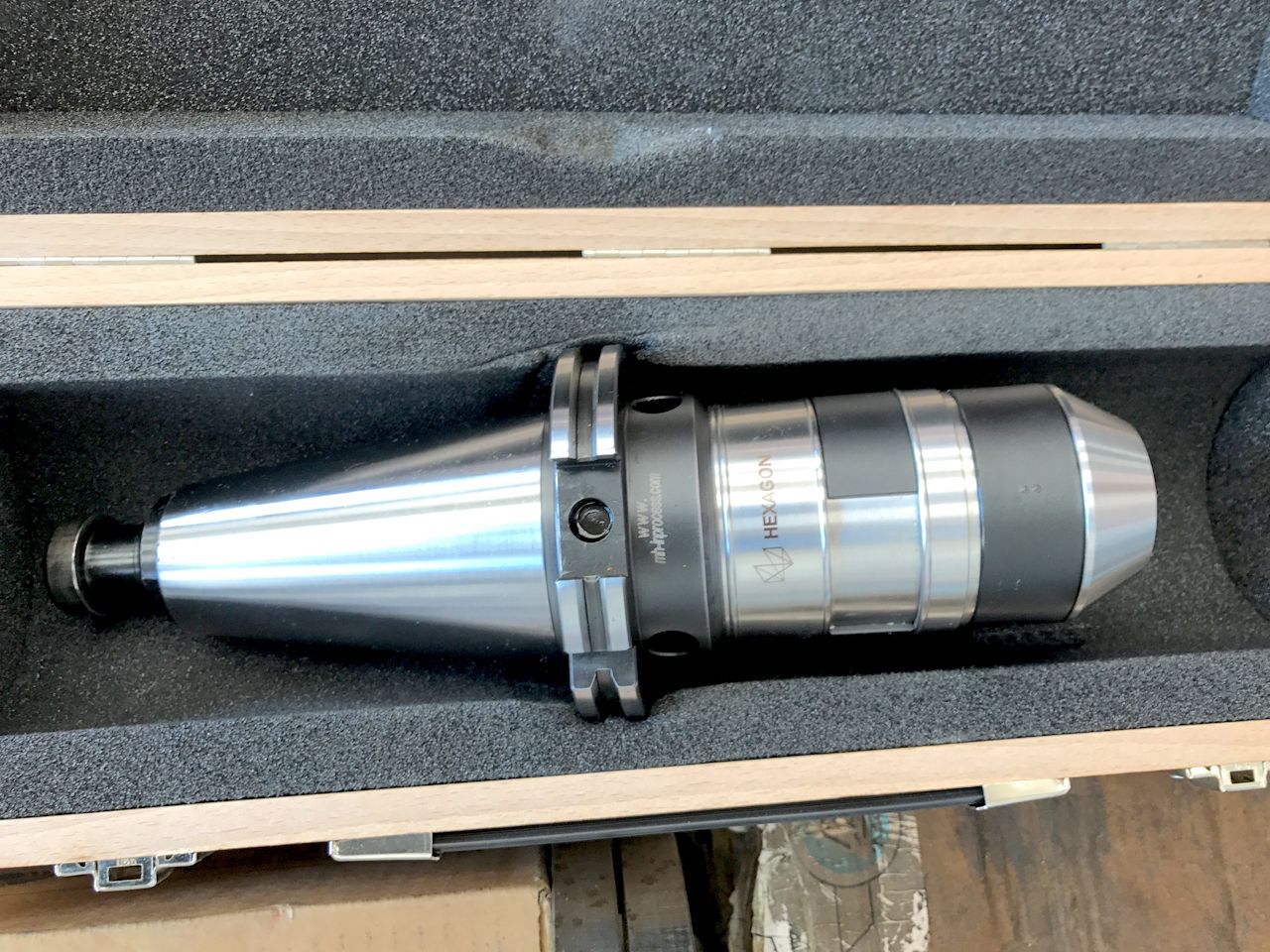

Renishaw RMP60
Presetting Utensili
Blum
Libri uso e manutenzione
Sì

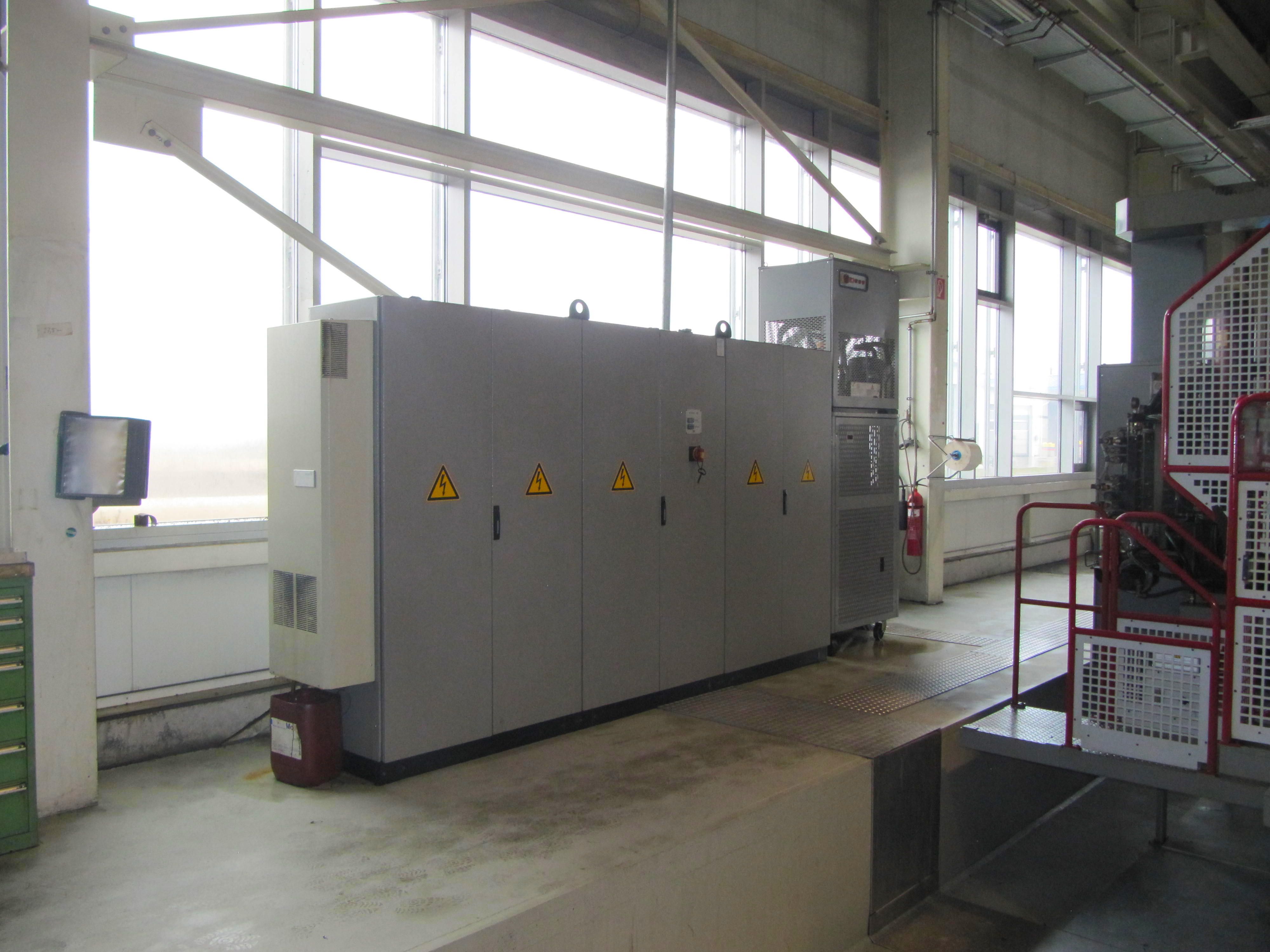

Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
perimetrale
Evacuatore trucioli
si
Disponibilità
pronta
Visibile in funzione
si
Principali interventi/aggiornamenti effettuati sulla macchina
check up semestrale ordinario, sostituzione raschiaolio, manutenzione teste
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
