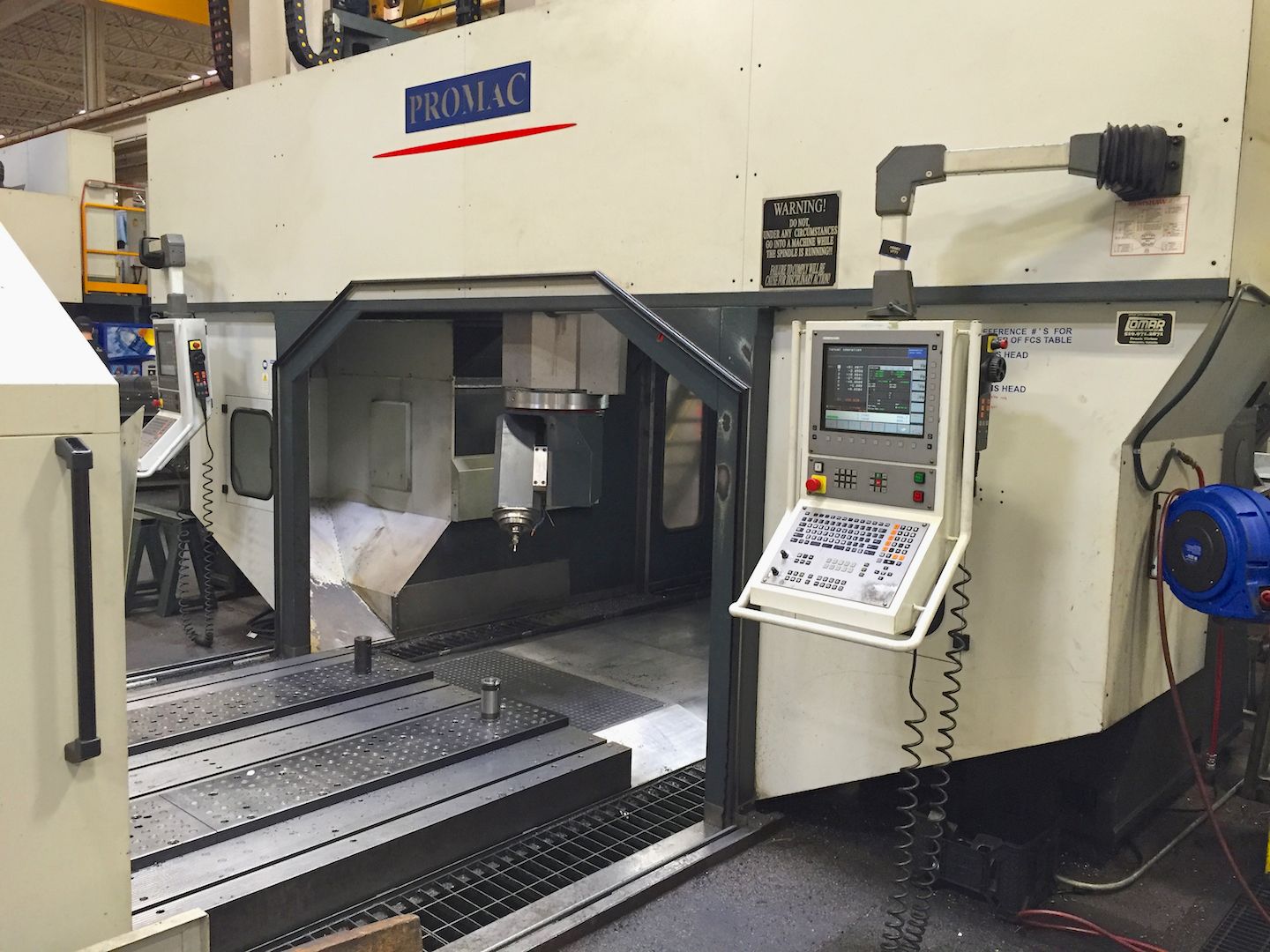

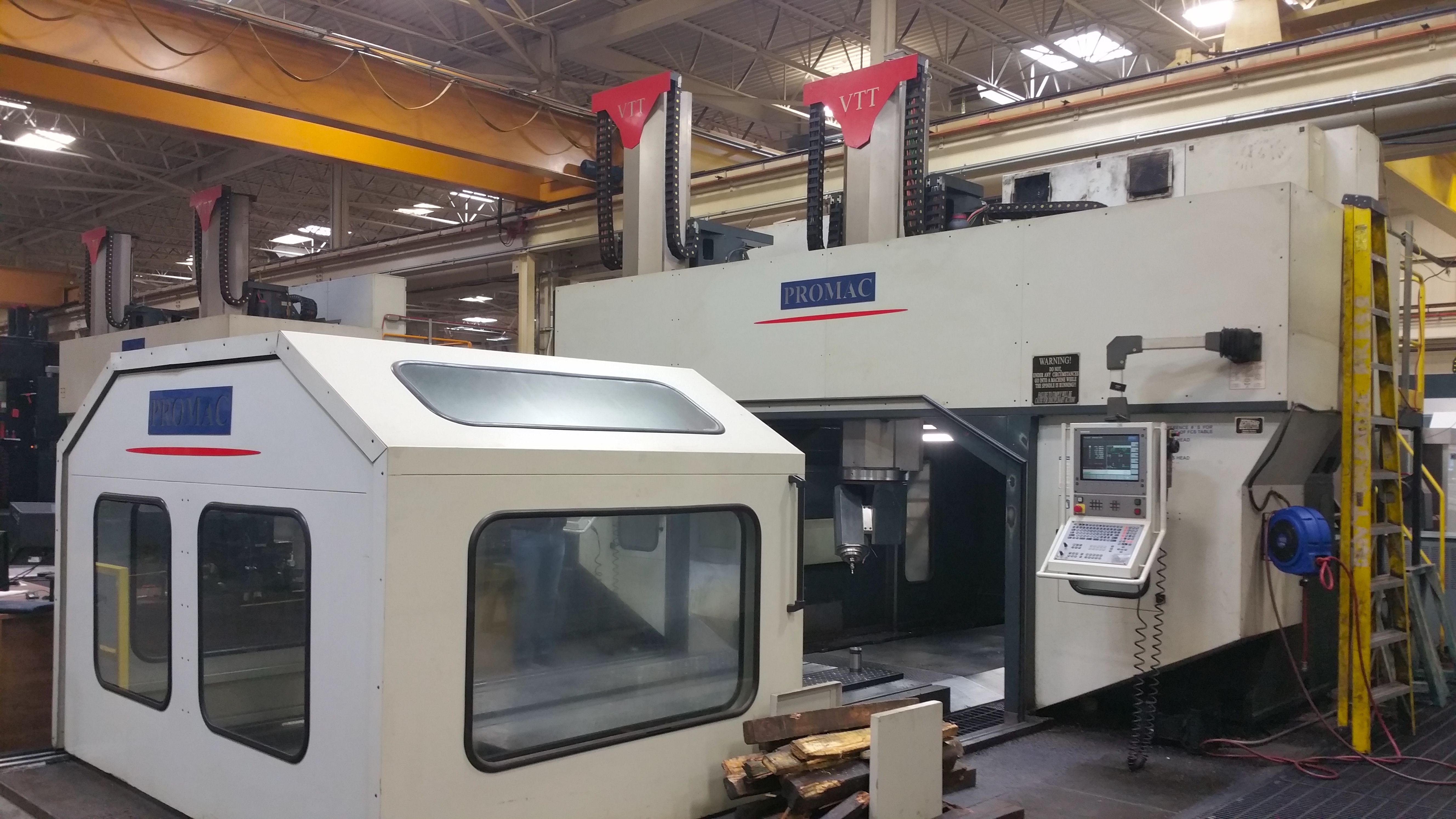

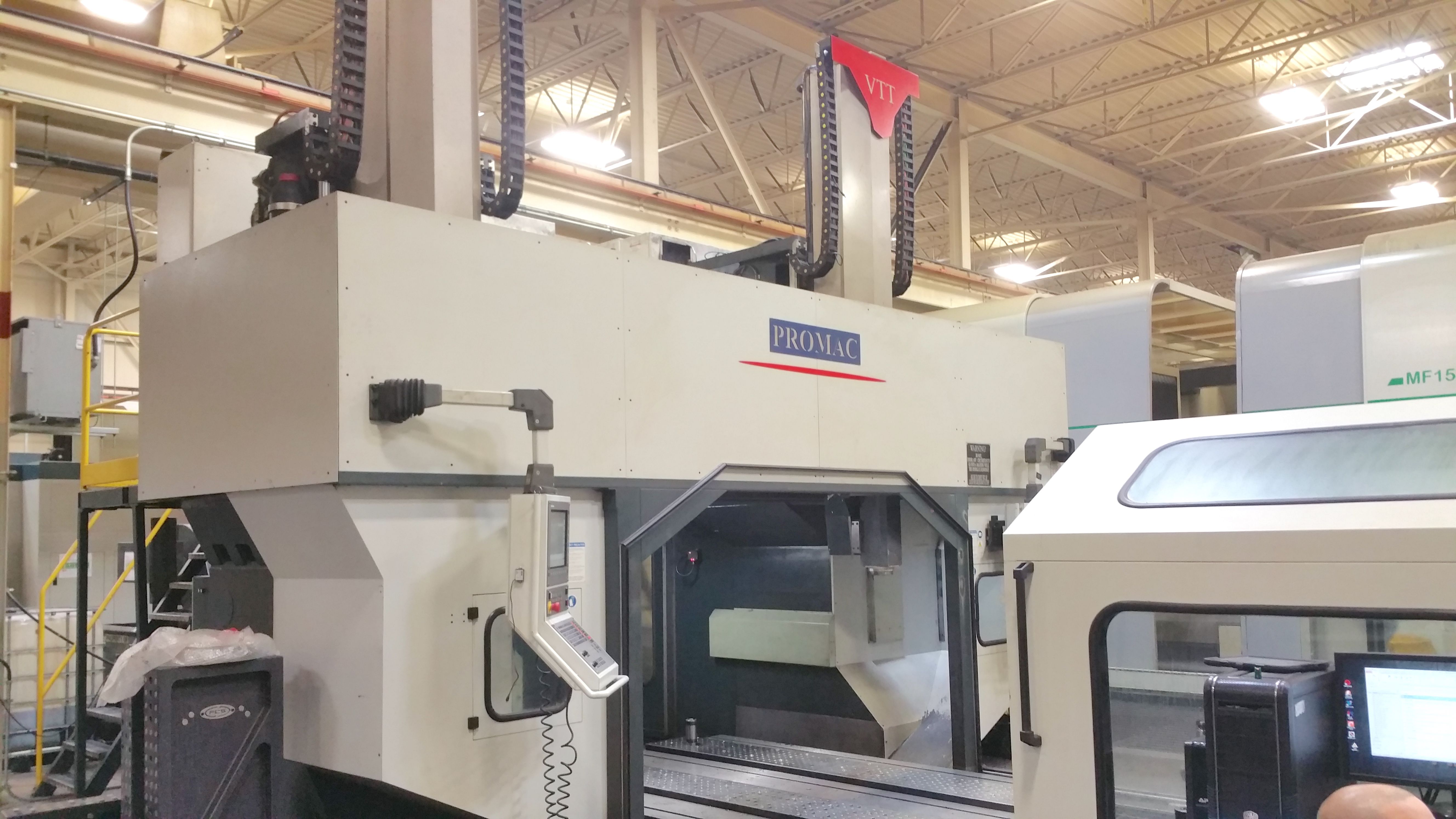

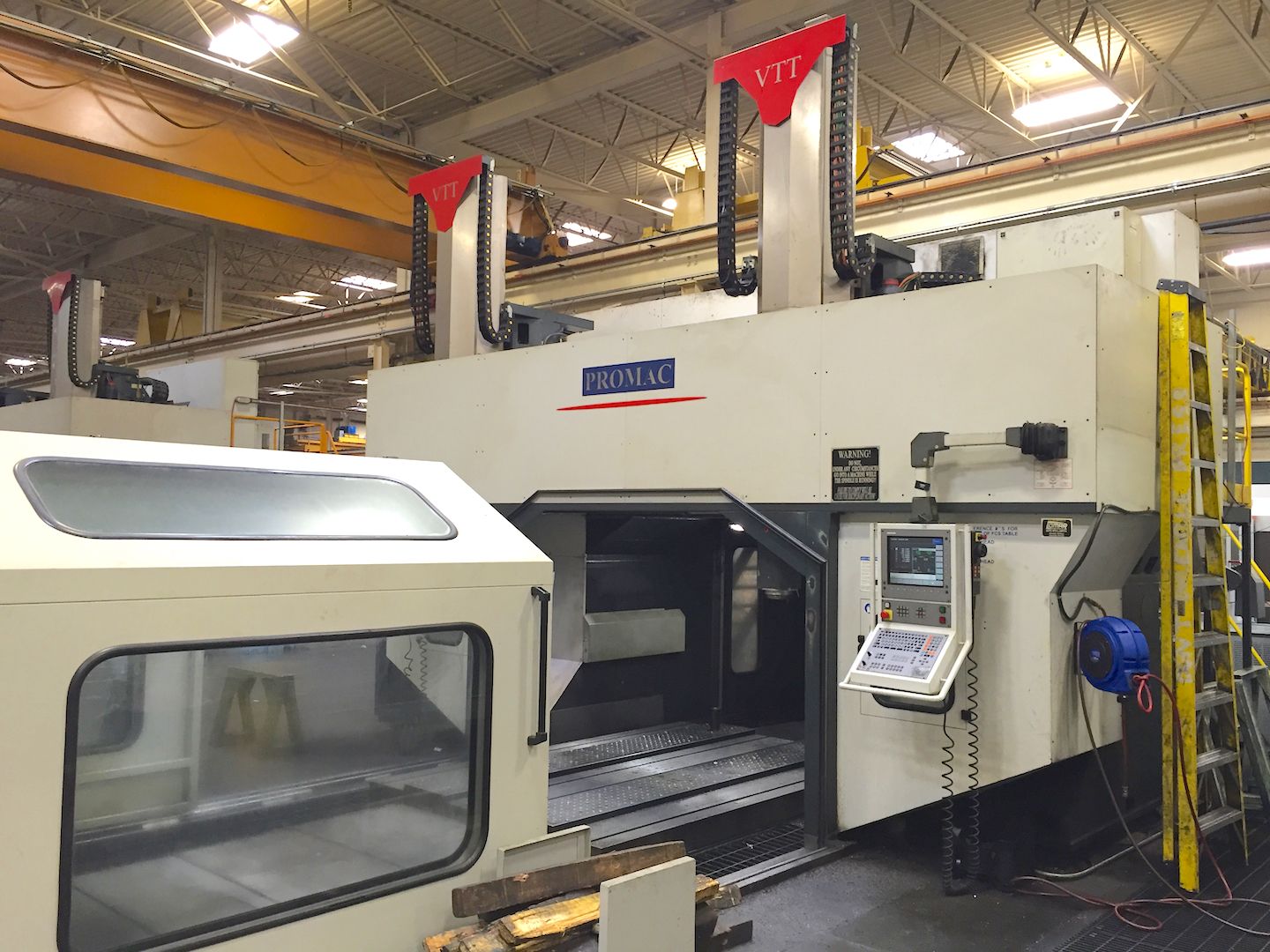

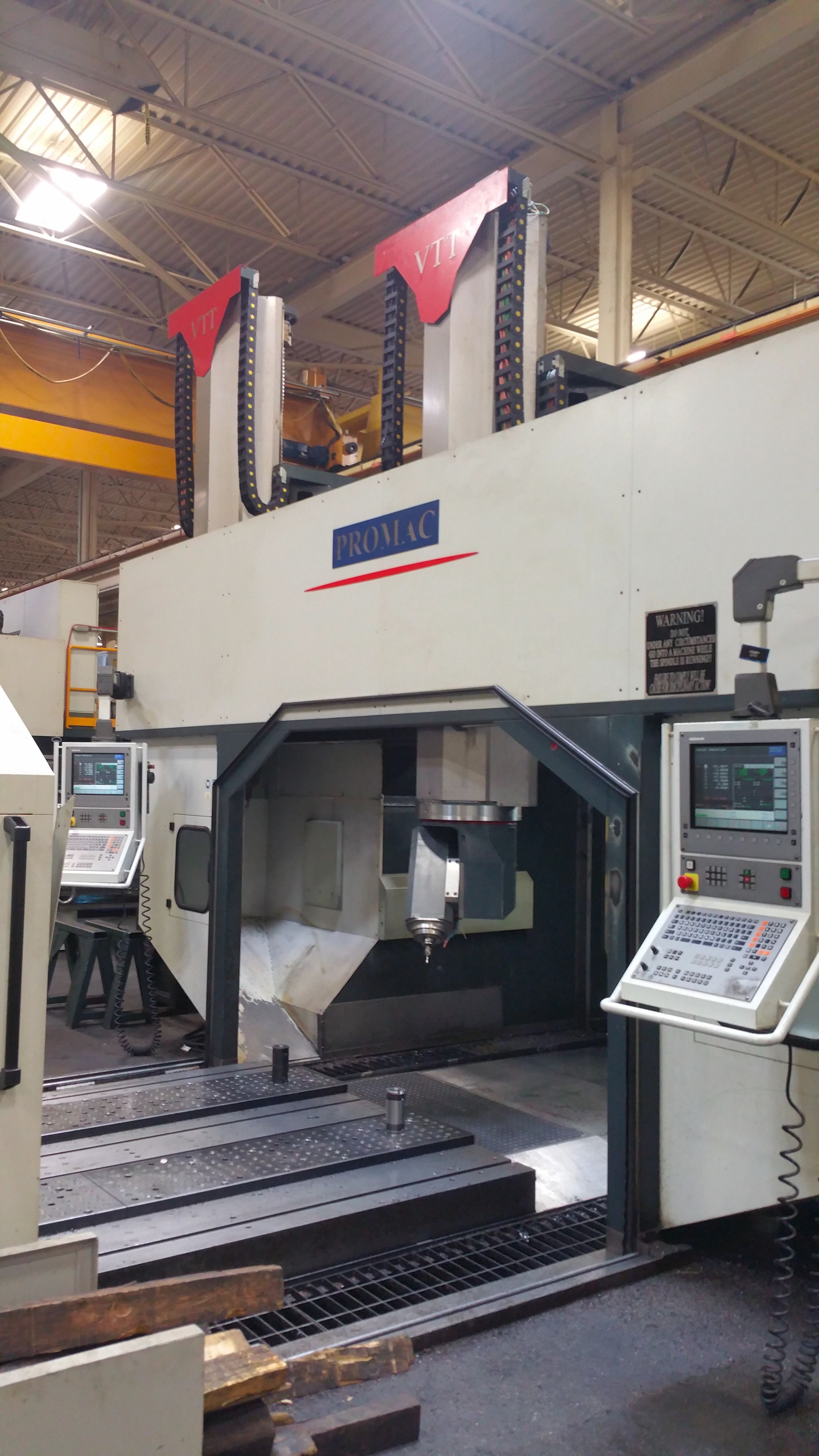

Categoria
Centro di lavoro
Tipo
a portale
Marca
Modello
ZEPHYR VTT 3.0
Capacità
3500x2700x1200 mm137,80x106,30x47,24 in
Anno di costruzione
2007

Specifiche tecniche

Metrico Imperiale

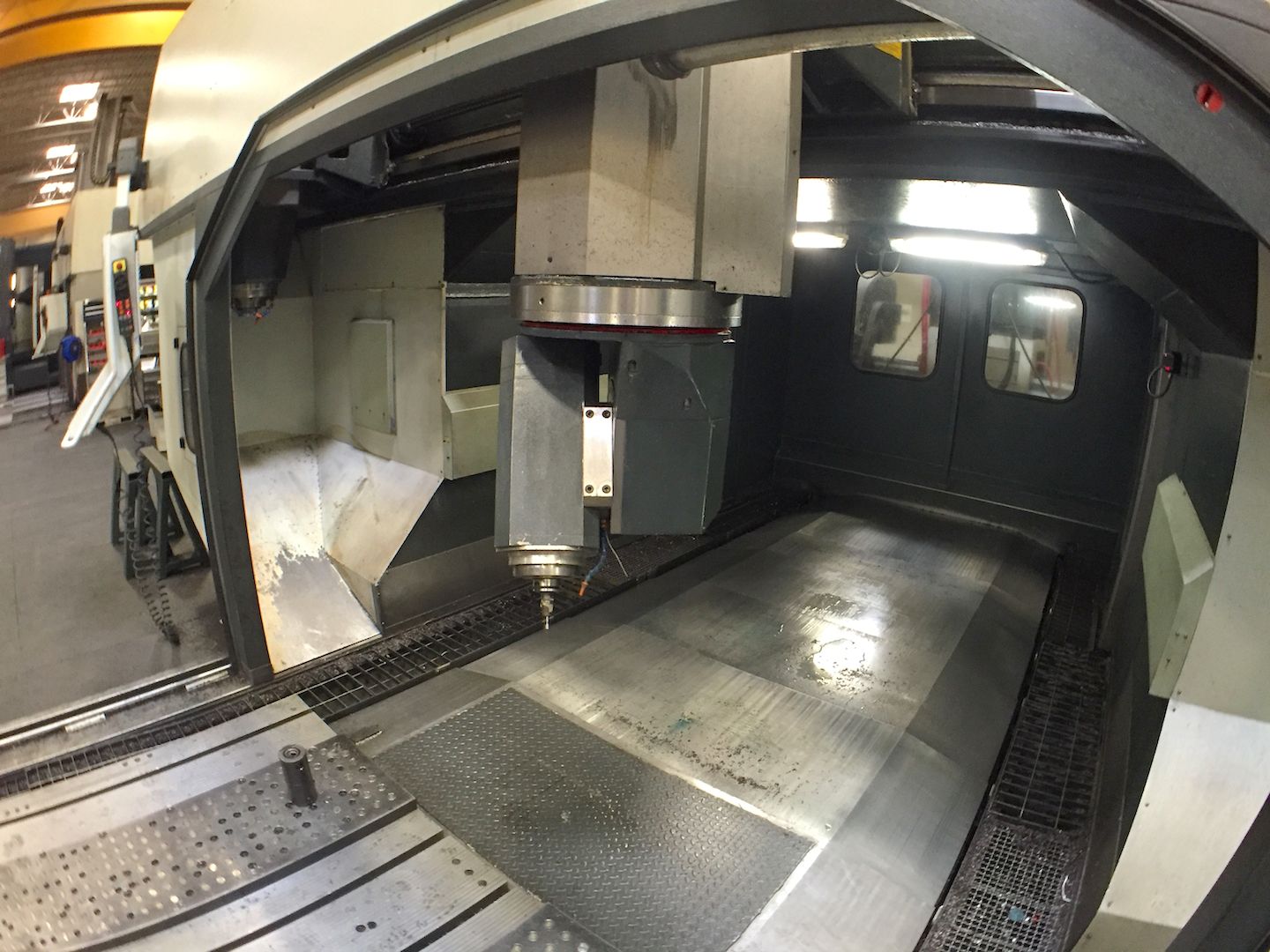

CAMPO DI LAVORO
Longitudinale (X)
3500 mm137,80 in
Verticale Ram (Y)
1200 mm47,24 in
Verticale Ram 2 (Y2)
1200 mm47,24 in
Trasversale Ram (Z)
2700 mm106,30 in
Trasversale Ram 2 (Z2)
2700 mm106,30 in
Distanza naso mandrino/piano tavola
1200 mm47,24 in
Distranza tra le colonne
2800 mm110,24 in
Sostentamento assi
guide a pattini a ricircolo di rulli e viti con doppia chiocciola precaricata

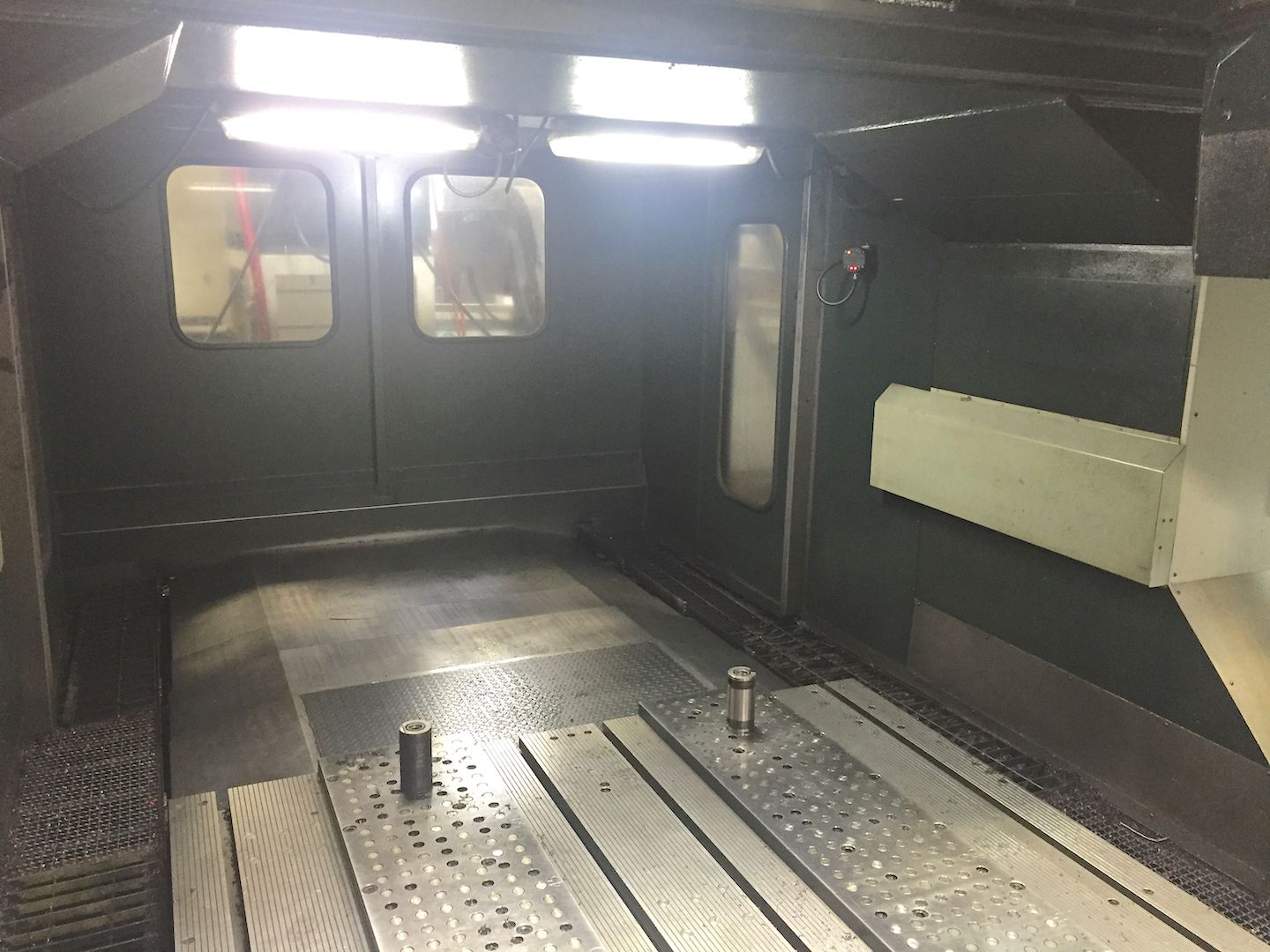

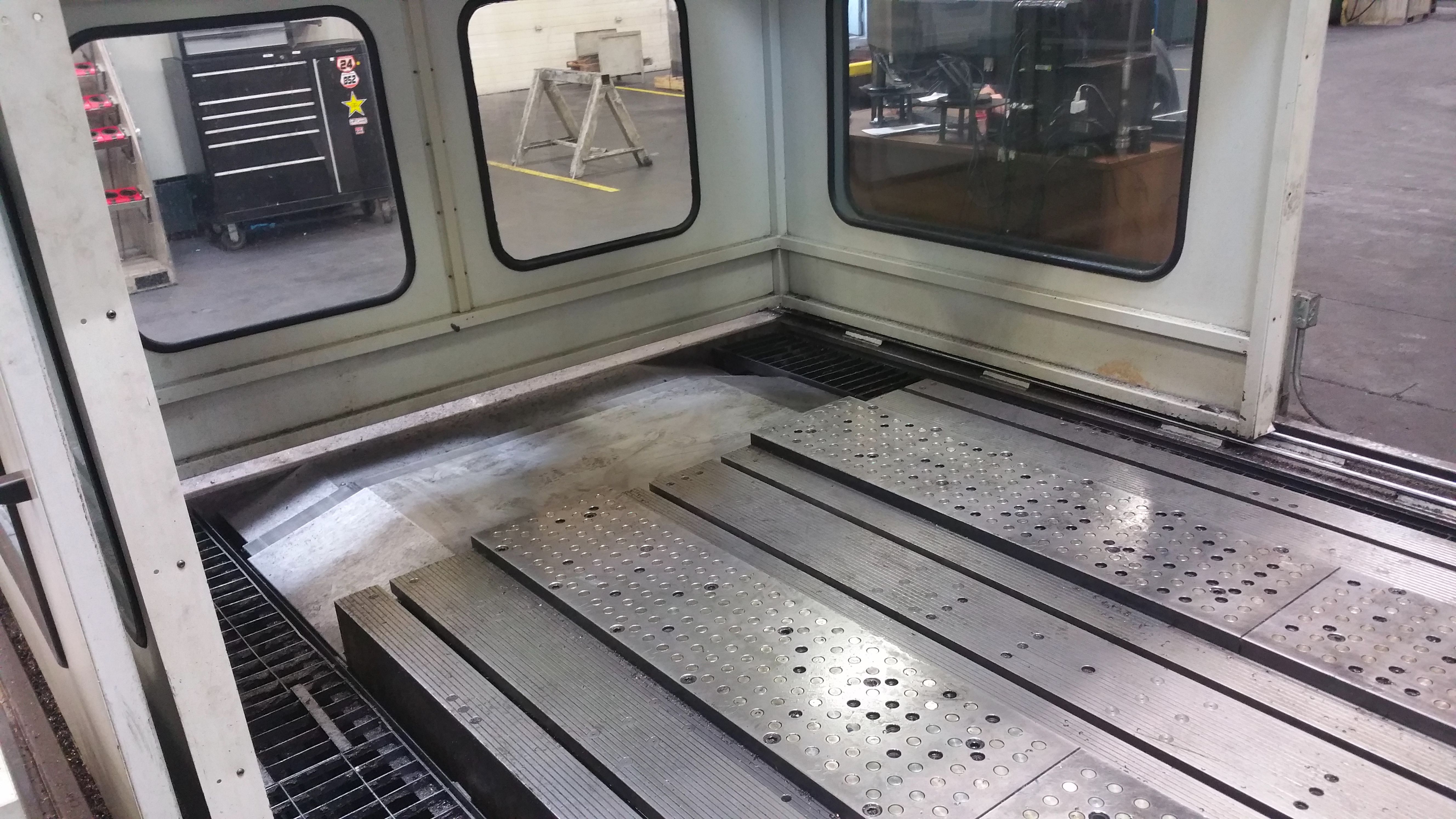

Dimensione Tavola
3000x2000 mm118,11x78,74 in
Portata Tavola
25.000 Kg

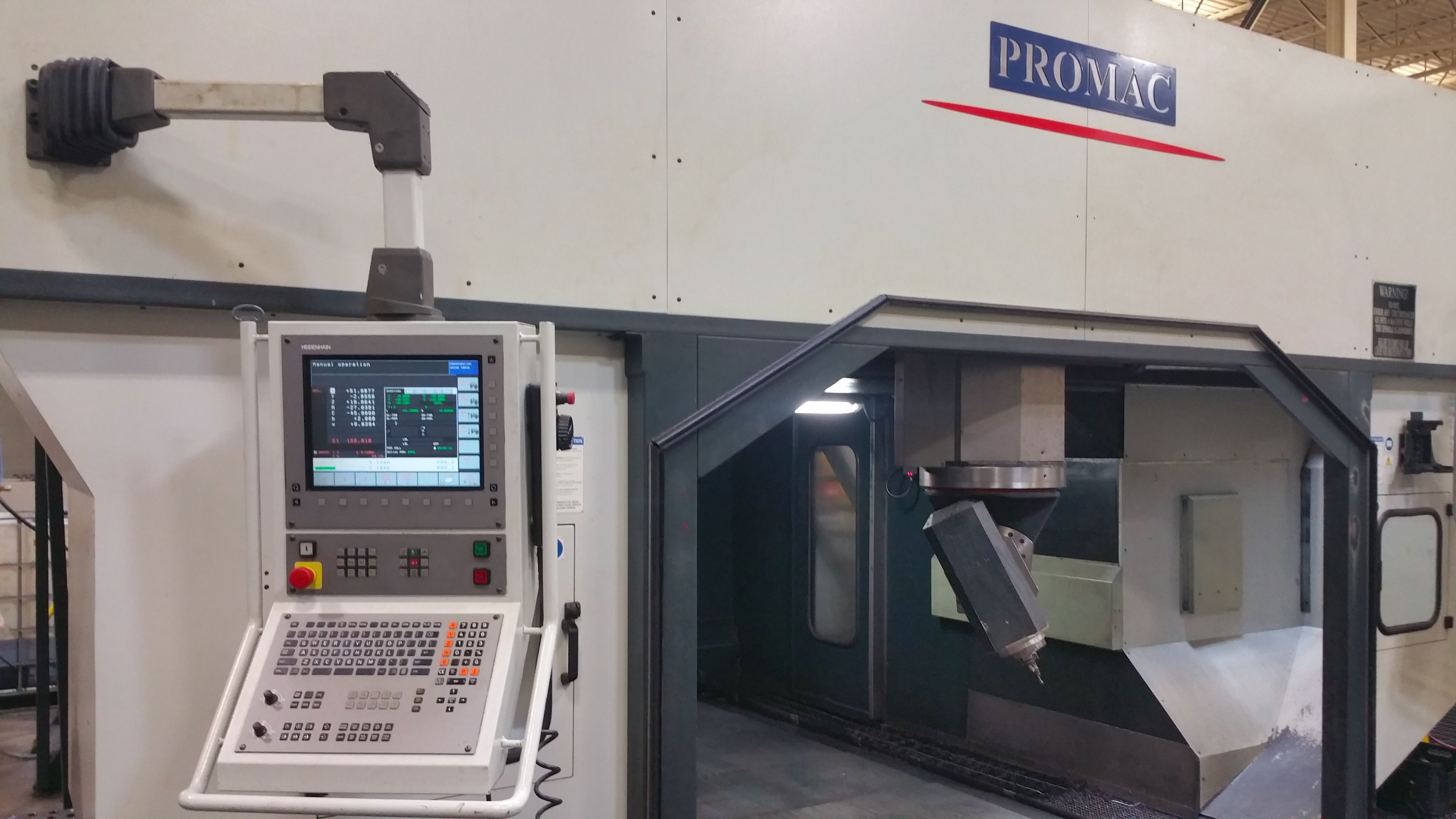

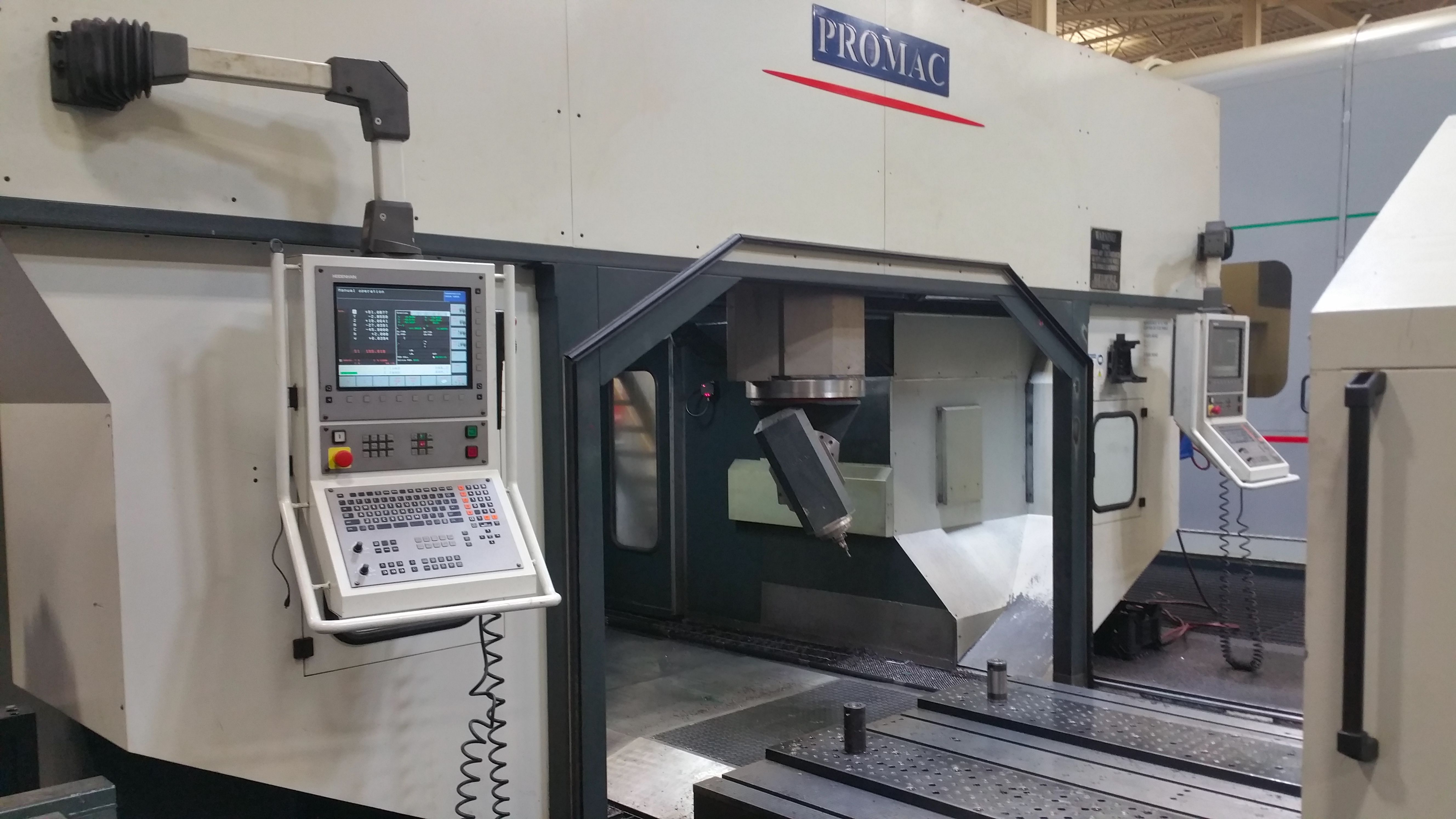

CNC
CNC
Heidenhain iTNC530
Numero postazioni CNC
2
Azionamenti
SIEMENS SINUMERIK 611
Sistema di misura
assi ottici lineari ad alta risoluzione
MANDRINO
Potenza mandrino
30 Kw
Velocità rotazione
20.000 Rpm
Coppia
85 Nm
Cono
HSK63A
MANDRINO N.2
Potenza mandrino
55,5 Kw
Velocità rotazione
6.000 Rpm
Coppia
830 Nm
Cono
HSK100A
AVANZAMENTI
Rapido X
30 m/min1.181,10 ipm
Rapido Y
30 m/min1.181,10 ipm
Rapido Z
30 m/min1.181,10 ipm
Rapido A
10 Rpm
Rapido C
10 Rpm
ATC
Postazioni
40
Diam max utensile
40 mm1,57 in
Lunghezza max utensile
250 mm9,84 in
Peso max utensile
4 Kg
Attacco utensile
HSK63A
ATC 2
Postazioni
20
Diam max utensile
100 mm3,94 in
Lunghezza max utensile
300 mm11,81 in
Peso max utensile
8 Kg
Attacco utensile
HSK100A

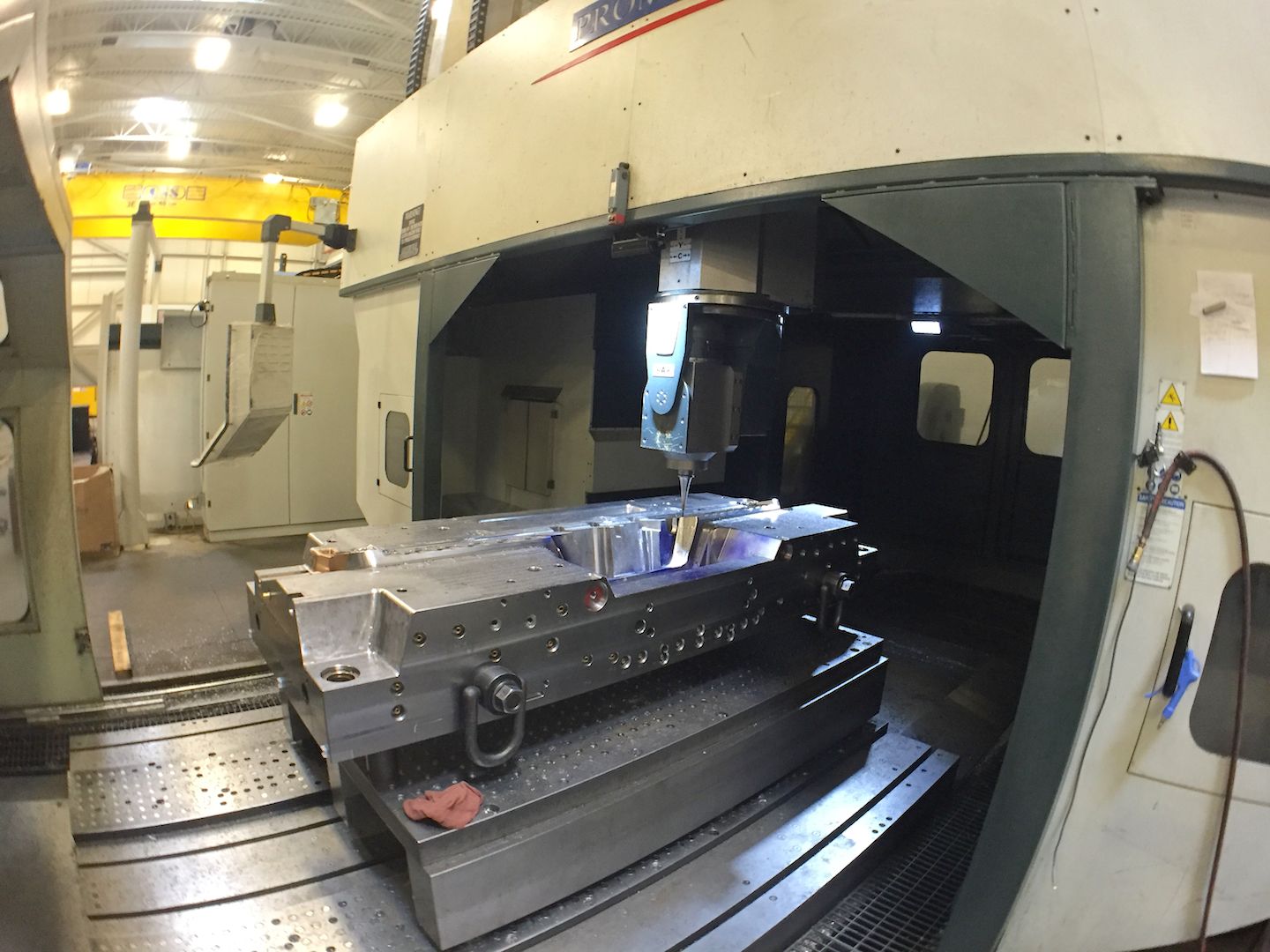

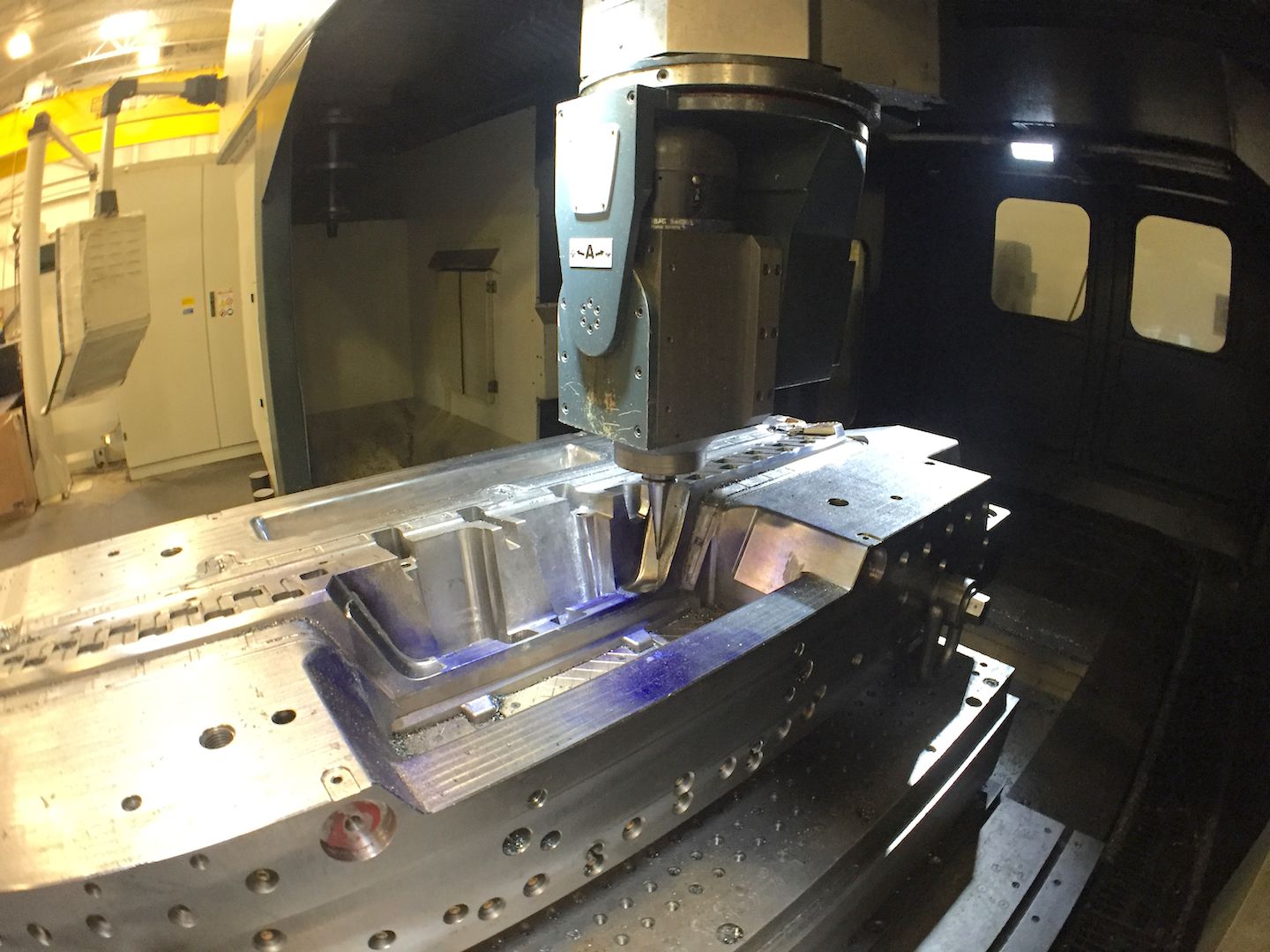

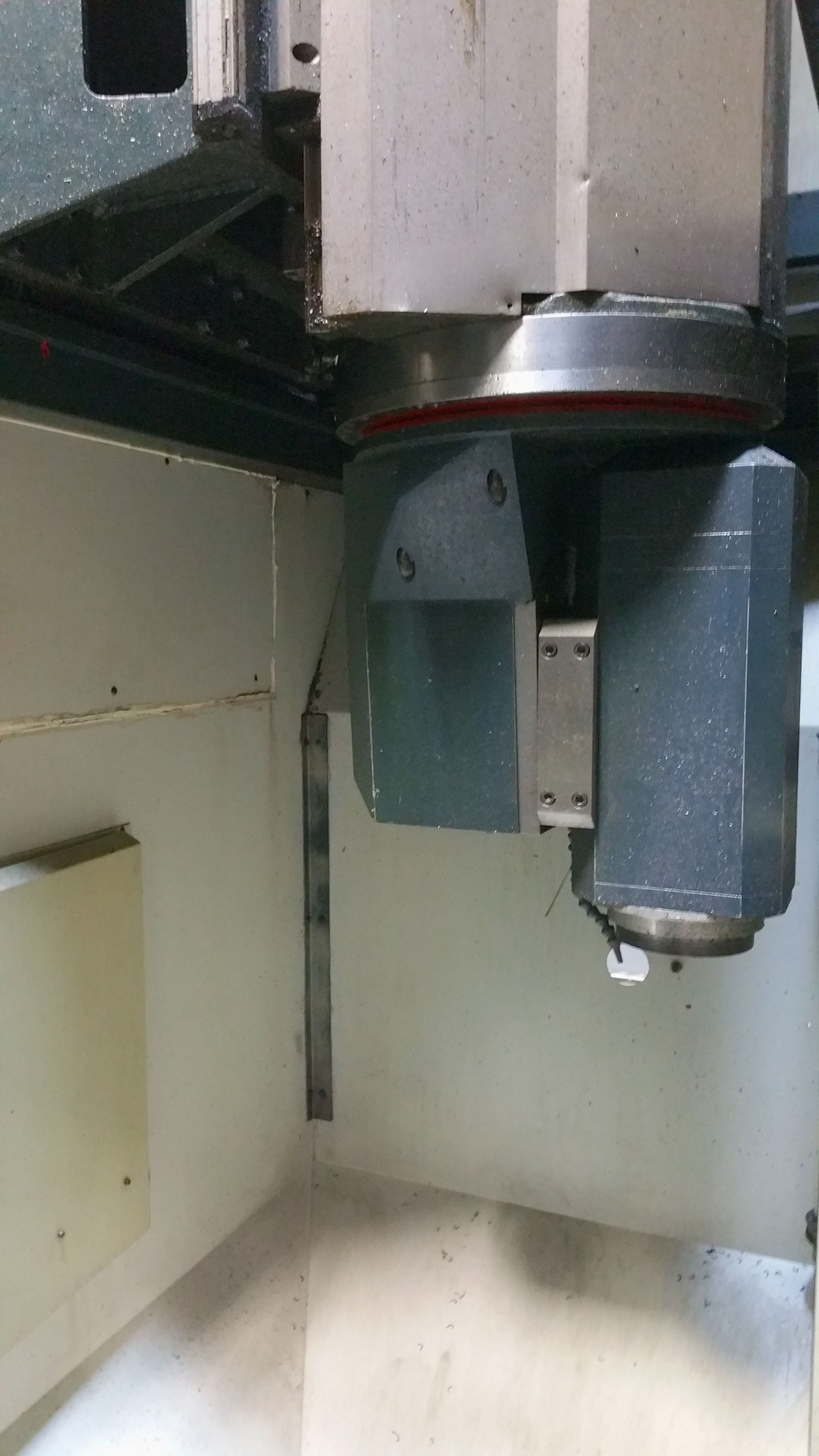

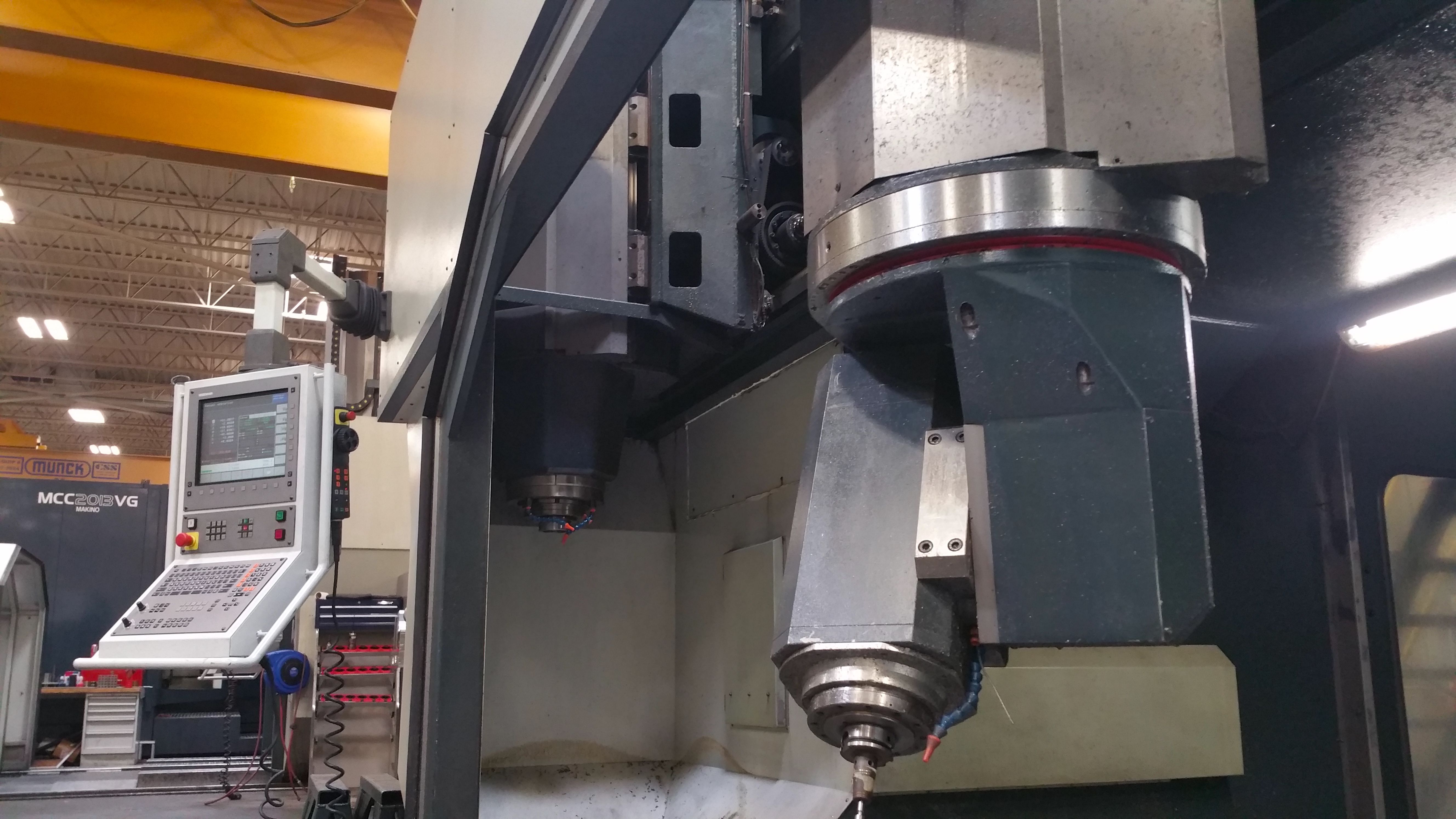

TESTA 1
Tipo
4WDP
Cono mandrino
HSK63A
Asse A
+/- 110 °
Asse C
+/- 360 °
Coppia max
85 Nm
Velocità max
20.000 Rpm
Potenza max
30 Kw
Refrigerante
alta pressione interna al mandrino

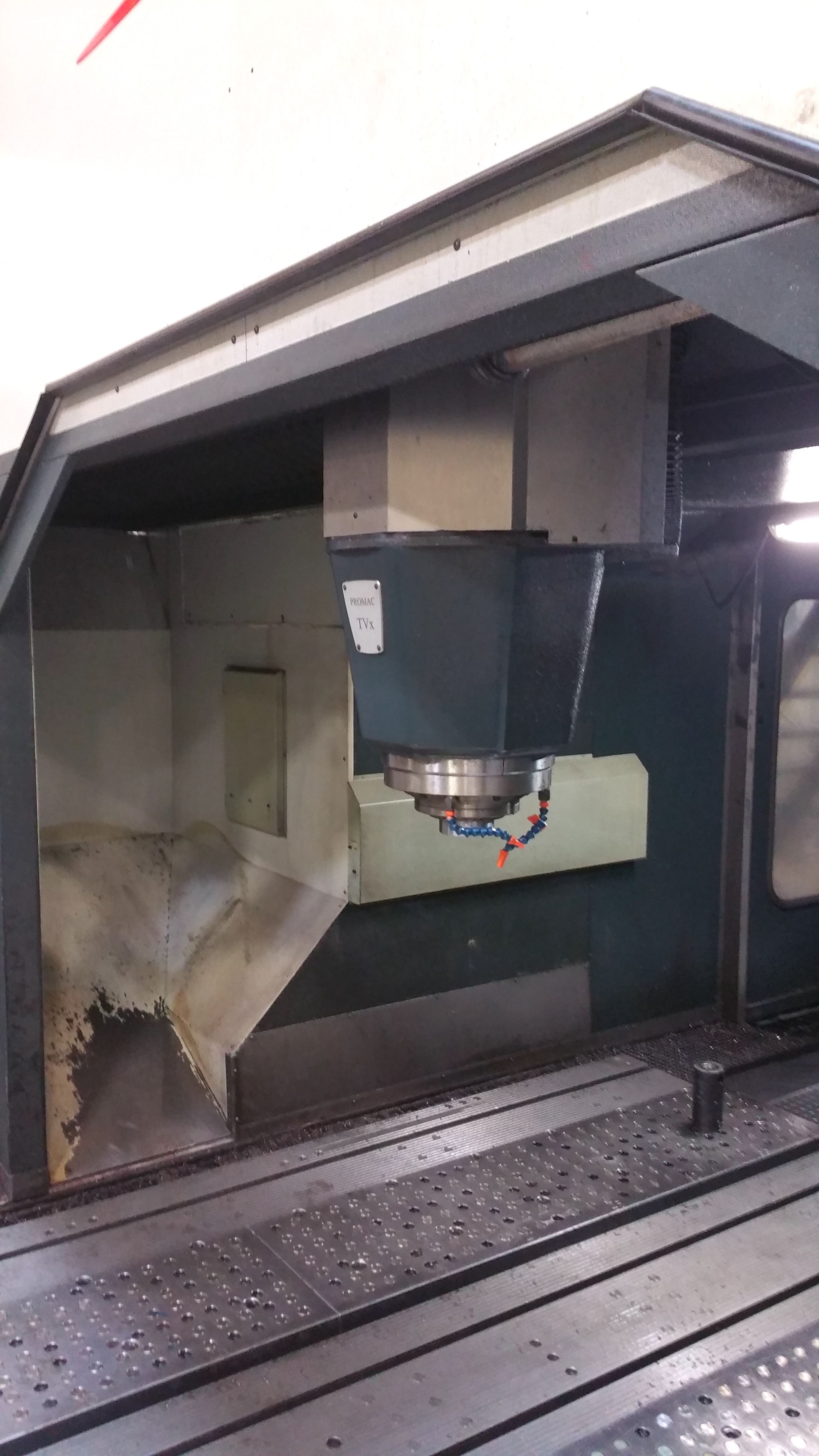

TESTA 2
Tipo
TV
Cono mandrino
HSK100A
Coppia max
830 Nm
Velocità max
6.000 Rpm
Potenza max
55,5 Kw
EXTRA
Potenza totale installata
40 Kw
Peso totale macchina
57000 Kg
Accessori a corredo
doppio ATC, doppio Laser presetting, carenatura completa
Alta pressione
si
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
completa
Disponibilità
pronta
Principali interventi/aggiornamenti effettuati sulla macchina
revisione testa automatica 2015
Presetting Utensili
Laser, uno per ogni Ram
Ingombri Macchina
12000x6000x4800 mm472,44x236,22x188,98 in
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
