Categoria
Alesatrice
Tipo
a montante mobile
Marca
Modello
M-ARX M160
Capacità
16.000x5.000x1.500+900 mm0,63x0,20x0,06+35,43 in
Anno di costruzione
09/2007 - install. 02/2008
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
16.000 mm0,63 in
Verticale (Y)
5.000 mm0,20 in
Trasversale RAM (Z)
1.500 mm0,06 in
Canotto (W)
900 mm35,43 in
Tavola (V)
3.000 mm0,12 in
CNC
CNC

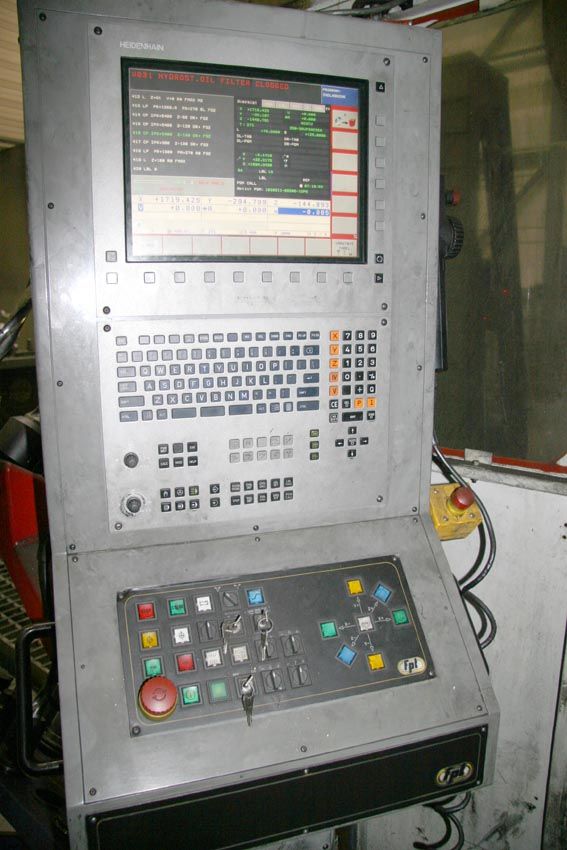

Heidenhain iTNC530SP
Sistema di misura
optical scales Heidenhain
MANDRINO
Diametro canotto
160.2 mm6,31 in
Sezione RAM
670x500 mm26,38x19,69 in
Potenza mandrino
51 Kw
Velocità rotazione
2500 Rpm
Cono
ISO50
AVANZAMENTI
Rapido X
25 m/min984,25 ipm
Rapido Y
25 m/min984,25 ipm
Rapido Z
25 m/min984,25 ipm
Rapido W
12 m/min472,44 ipm
ATC
Postazioni
120
Peso max utensile
35 Kg
Attacco utensile
ISO50
Diam max utensile
300 mm11,81 in
Lunghezza max utensile
600 mm23,62 in

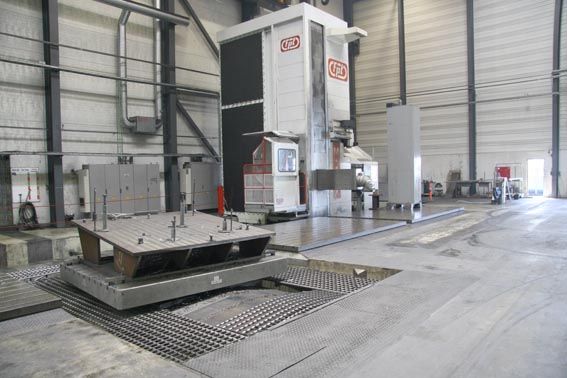

TAVOLA 1
Disponibile su richiesta
Sì
Marca
FPT TRT70303030
Superficie
3000x3000 mm118,11x118,11 in
Traslazione
3000 mm118,11 in
Risoluzione (asse B)
360.000x0,001 °
Portata
70.000 Kg
Sostentamento
Hydrostatic
TESTA 1
Tipo
FPT TUPC
Cono mandrino
ISO50
Asse C
360.000x0,001 °
Asse A
360.000x0,001 °
Velocità max
3000 Rpm
Potenza max
51 Kw
Refrigerante
int/ext 20Bar
TESTA 2
Disponibile su richiesta
No
Tipo
FPT SELs4
Cono mandrino
ISO50
Velocità max
2500 Rpm
Potenza max
51 Kw
Refrigerante
int/ext 20Bar
Note
Prolunga mandrino 400mm
EXTRA
Potenza totale installata
116,2 Kw
Ingombri Macchina
22.500x14.650x7.590 mm0,89x0,58x0,30 in
Accessori a corredo
Testa indexata FPT TUPC 0,001x0,001°, testa prolunga 400mm FPT SELS4, ATC120, Alta pressione 20Bar attraverso mandrino, piattaforma operatore per 3 persone con doppio movimento (Y/Z), tavola rototraslante 70ton
Alta pressione
int/ext 20Bar

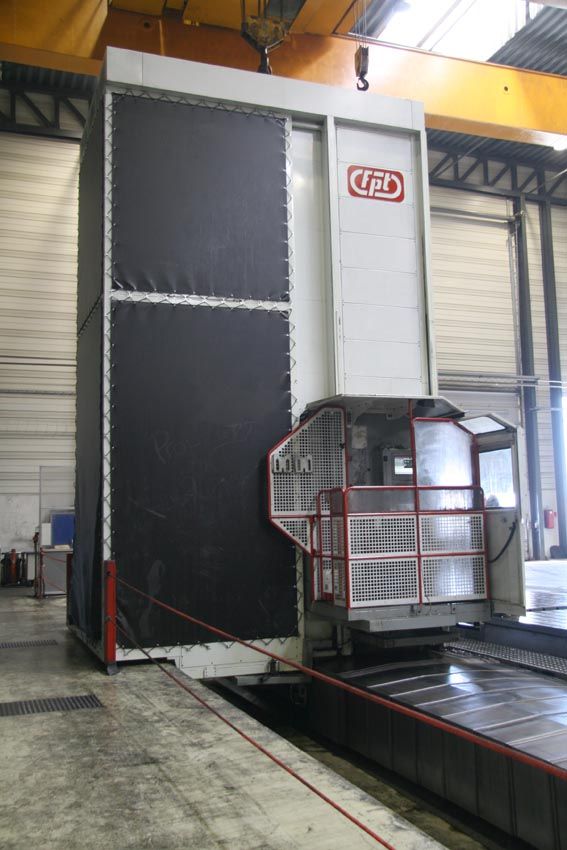

Piattaforma mobile operatore
si, movimento verticale e traversale
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Visibile in funzione
si
Principali interventi/aggiornamenti effettuati sulla macchina
revisione cuscinetti mandrino 2017, manutenzione ordinaria
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
