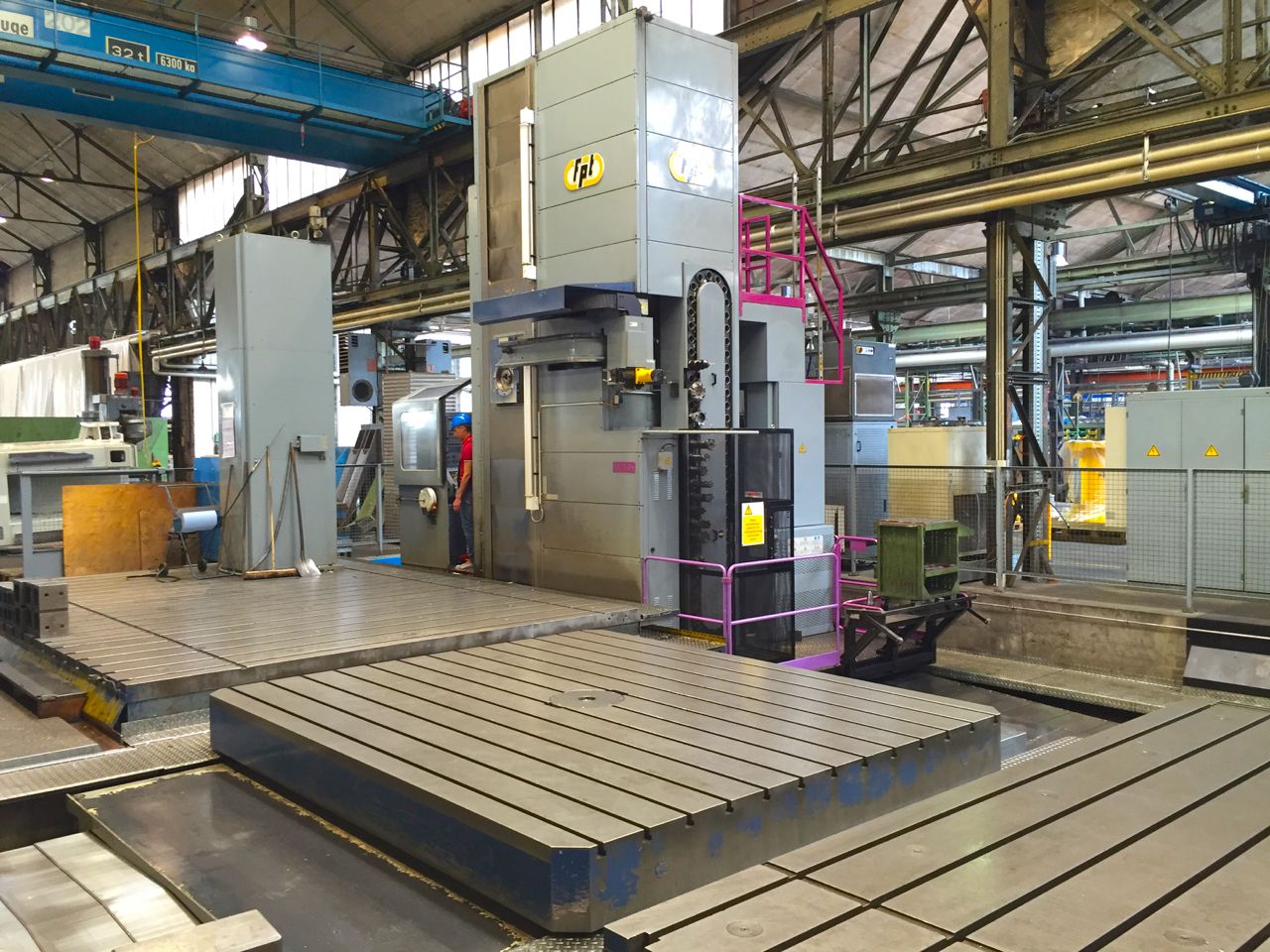

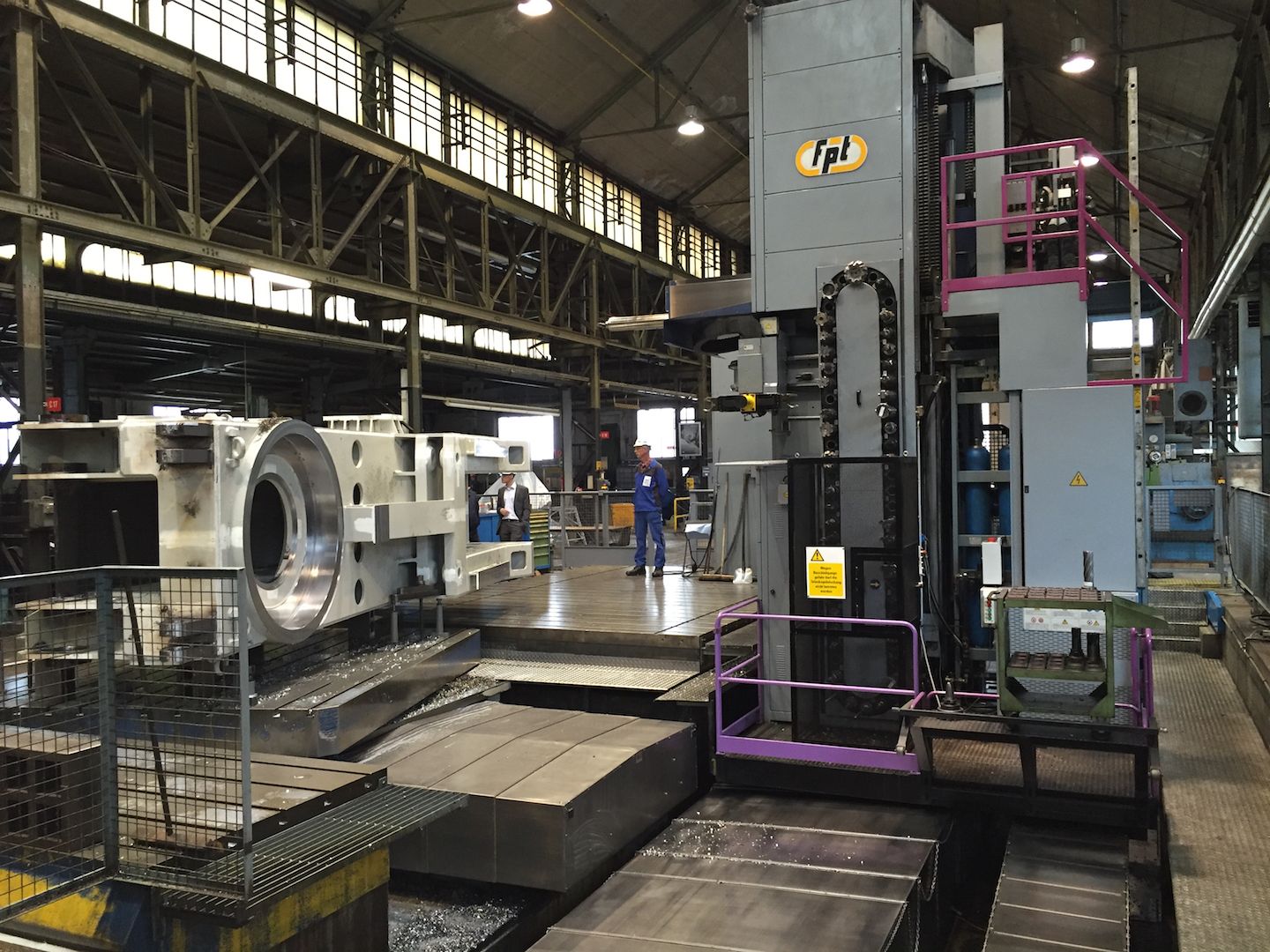

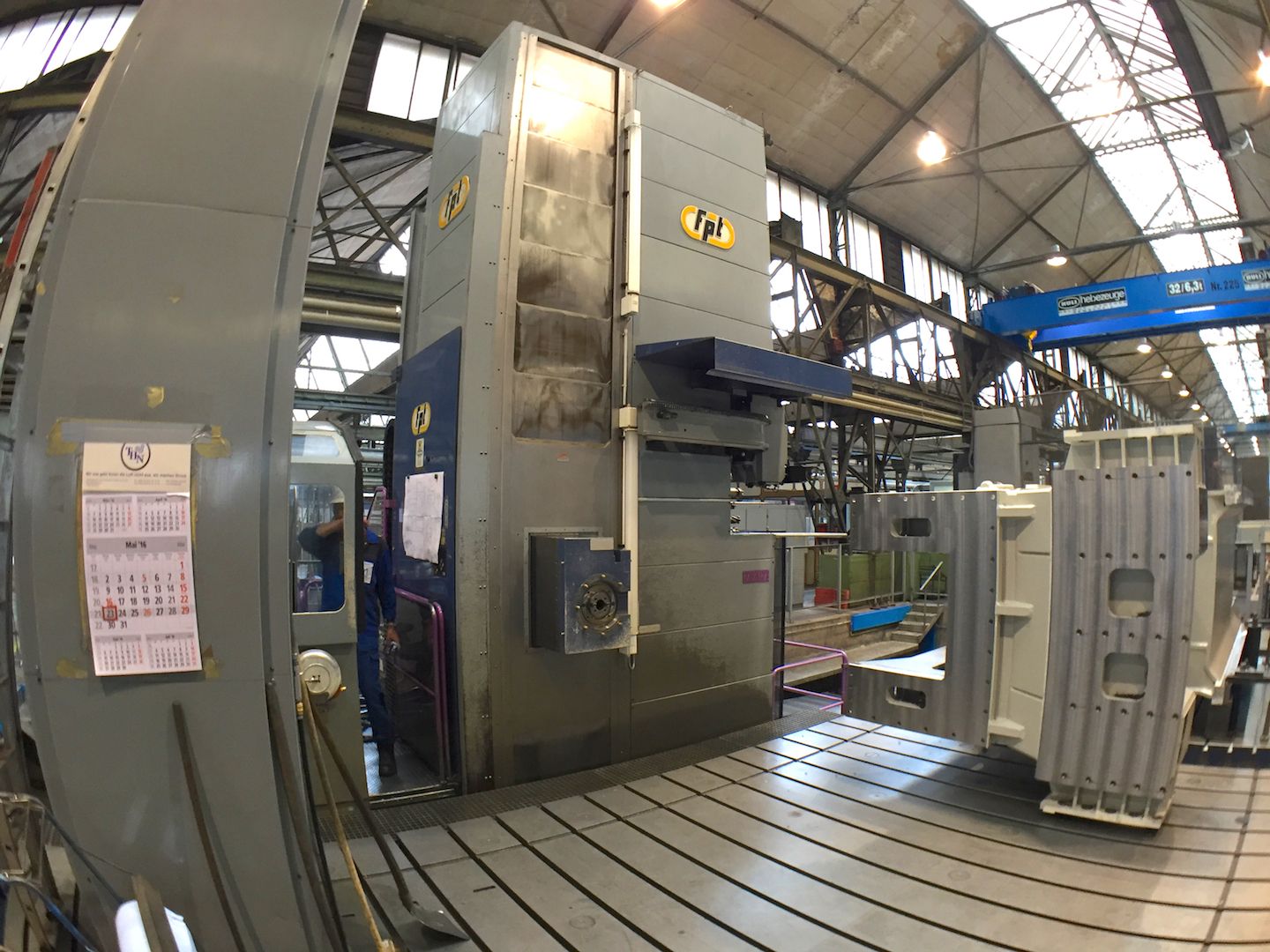

Categoria

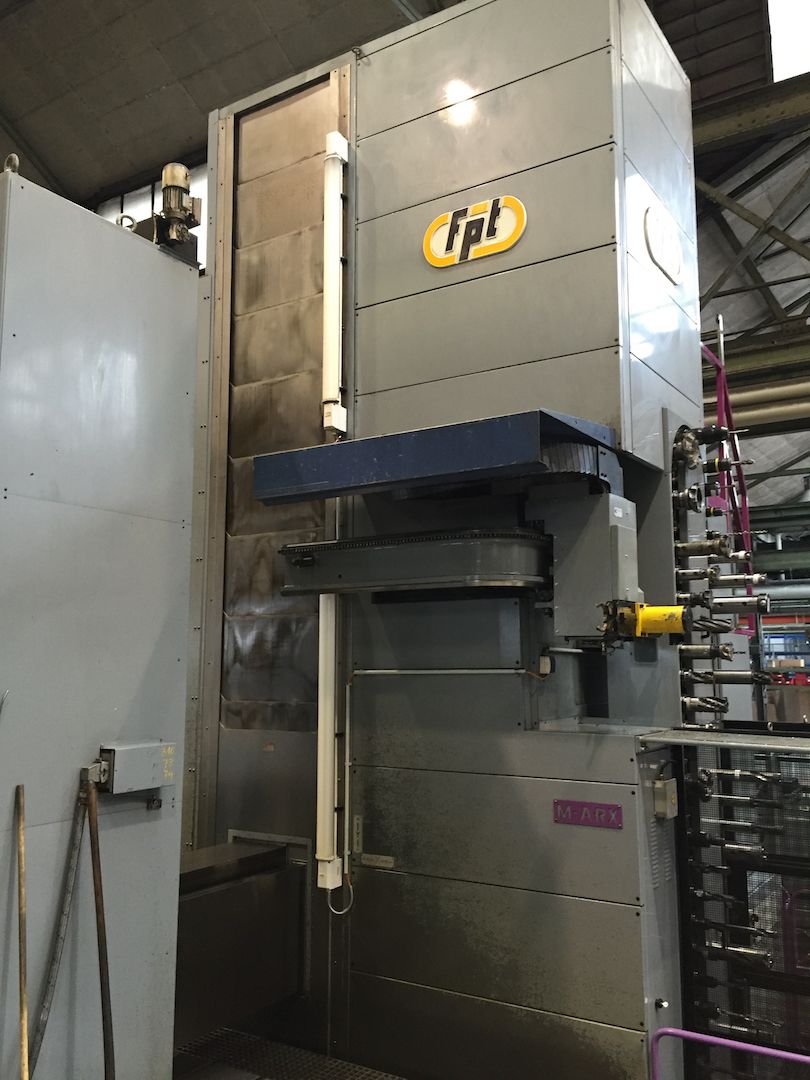

Alesatrice
Tipo
a montante mobile
Marca
Modello
M-ARX M100
Capacità
10000x4000x1500+900 mm393,70x157,48x59,06+35,43 in
Anno di costruzione
2001

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
10000 mm393,70 in
Verticale (Y)
4000 mm157,48 in
Trasversale RAM (Z)
1500 mm59,06 in
Canotto (W)
900 mm35,43 in
Tavola (V)
2000 mm78,74 in

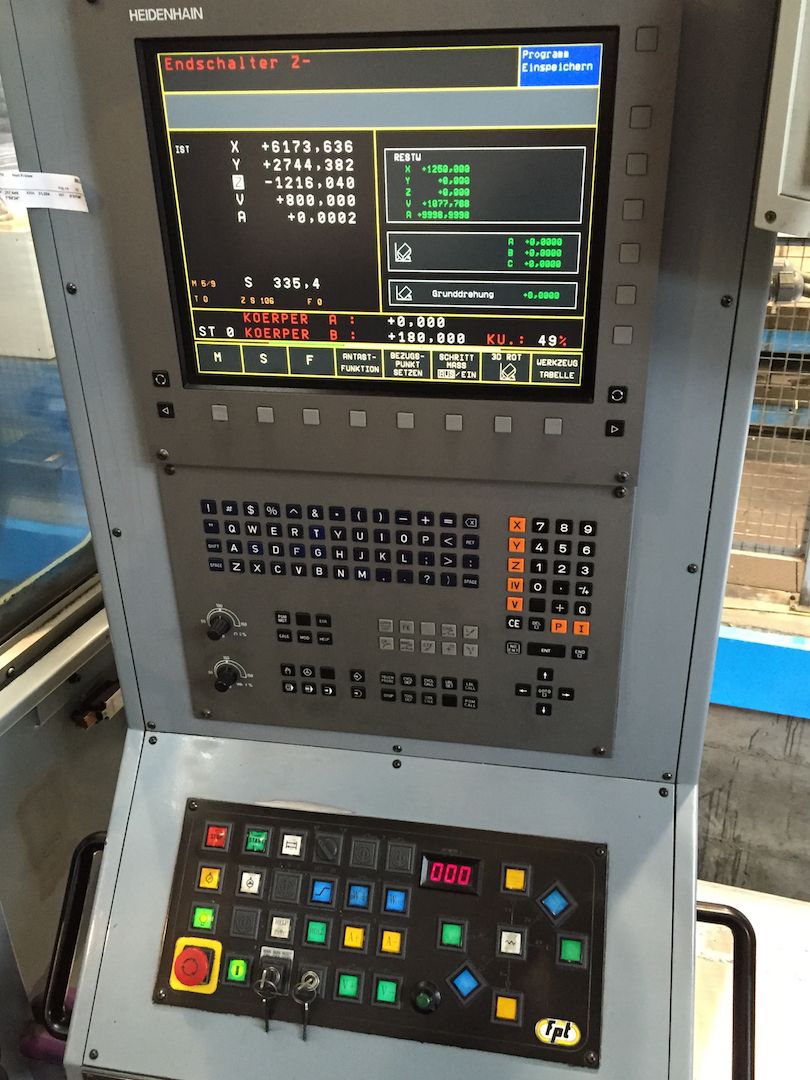

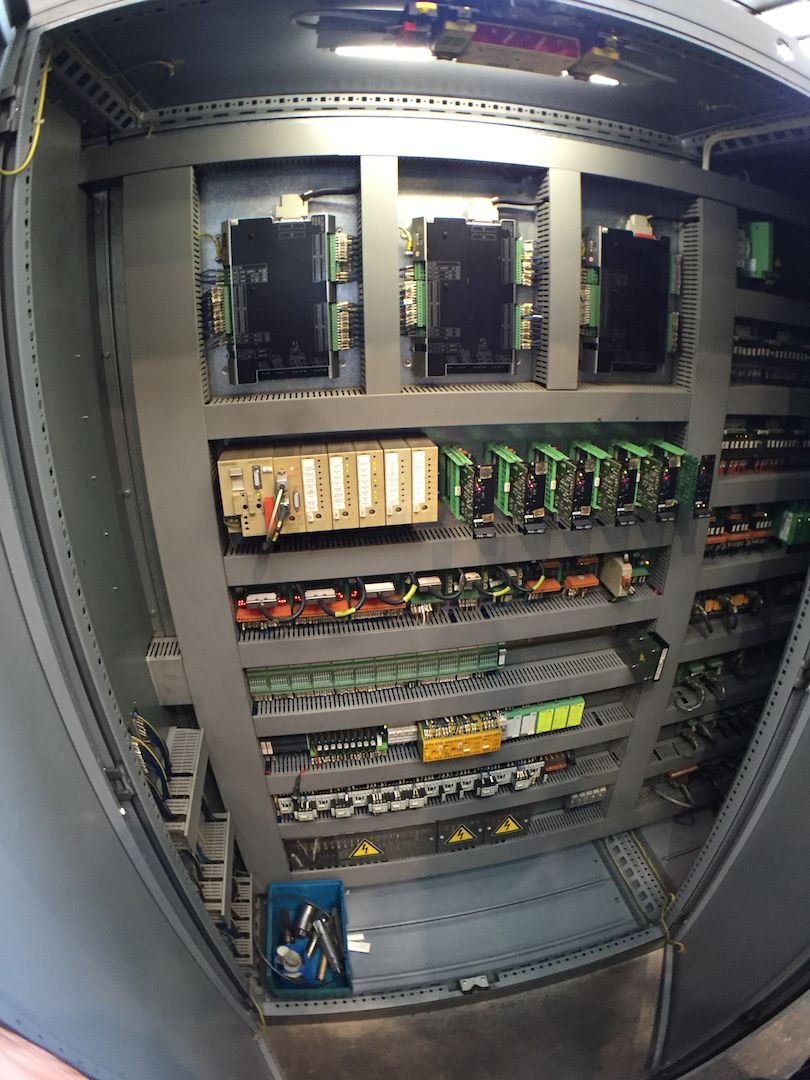

CNC
CNC
Heidenhain TNC430M

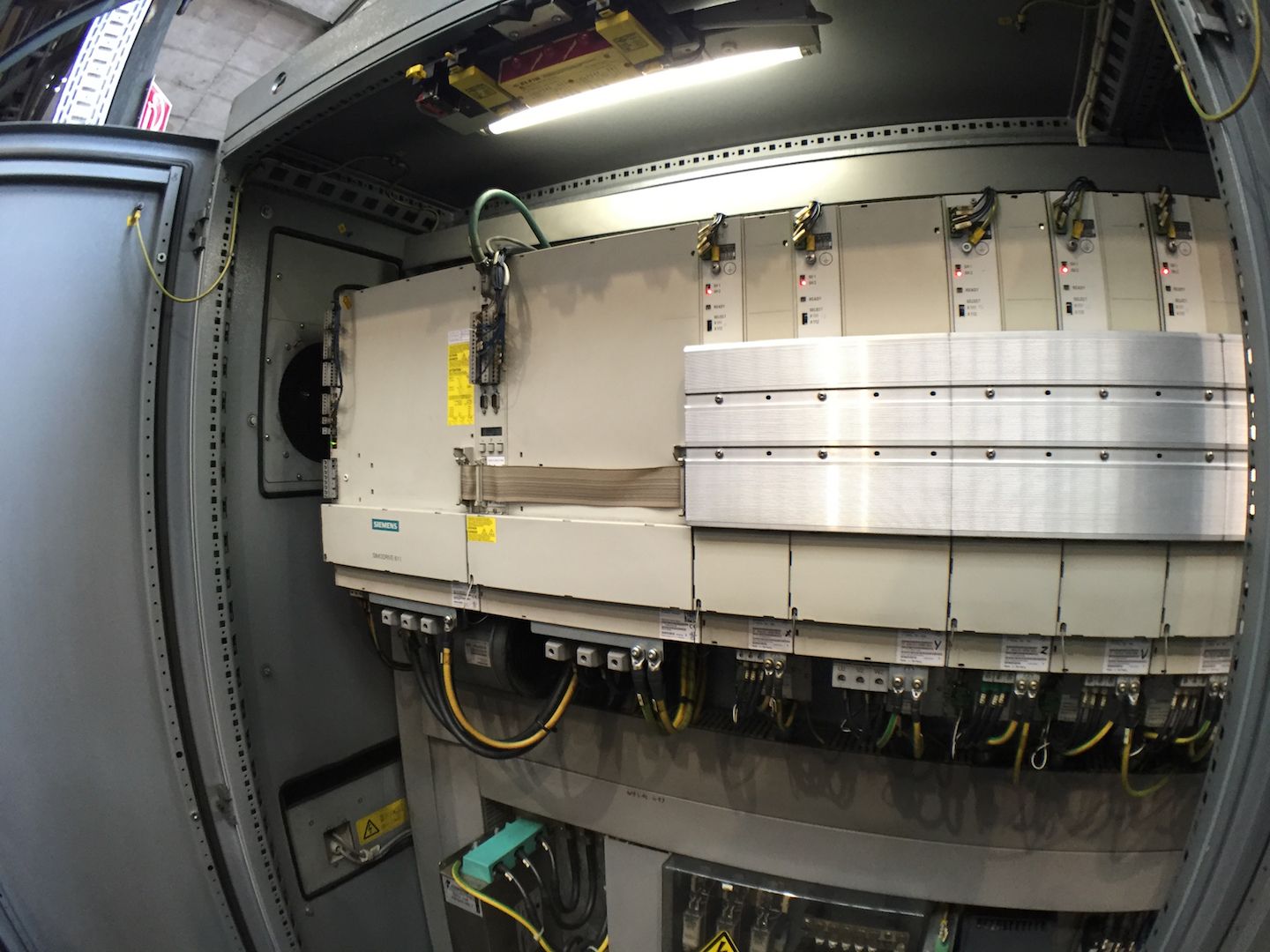

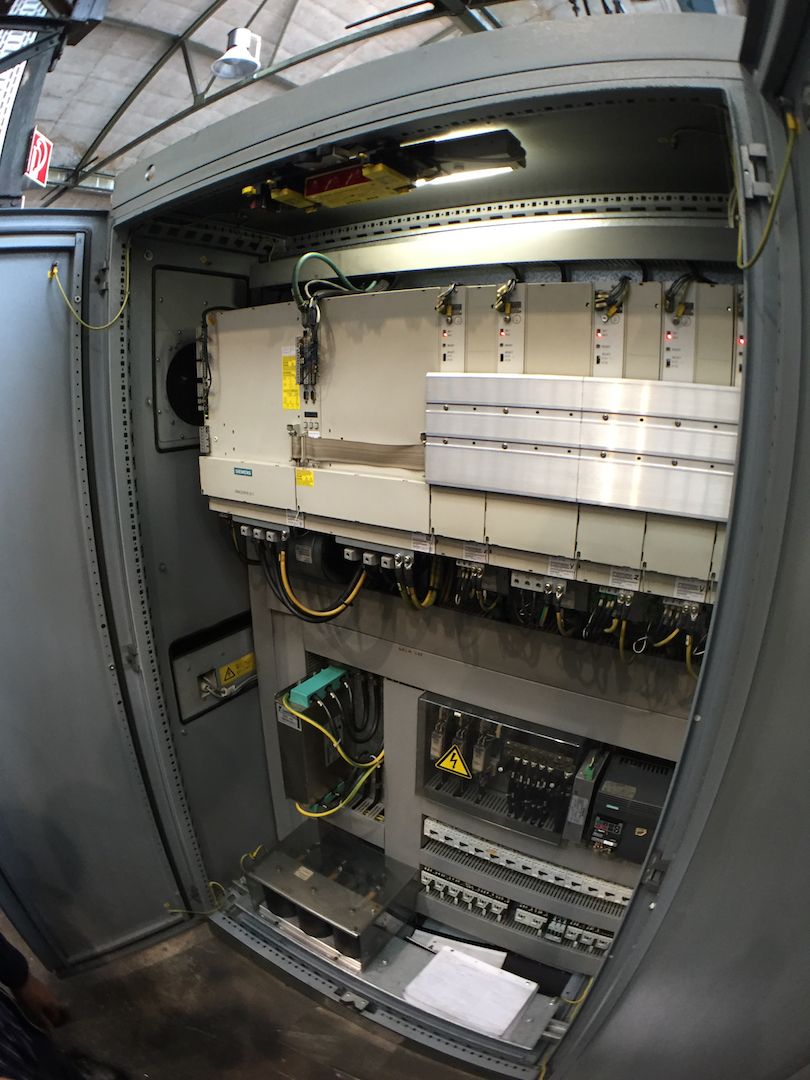

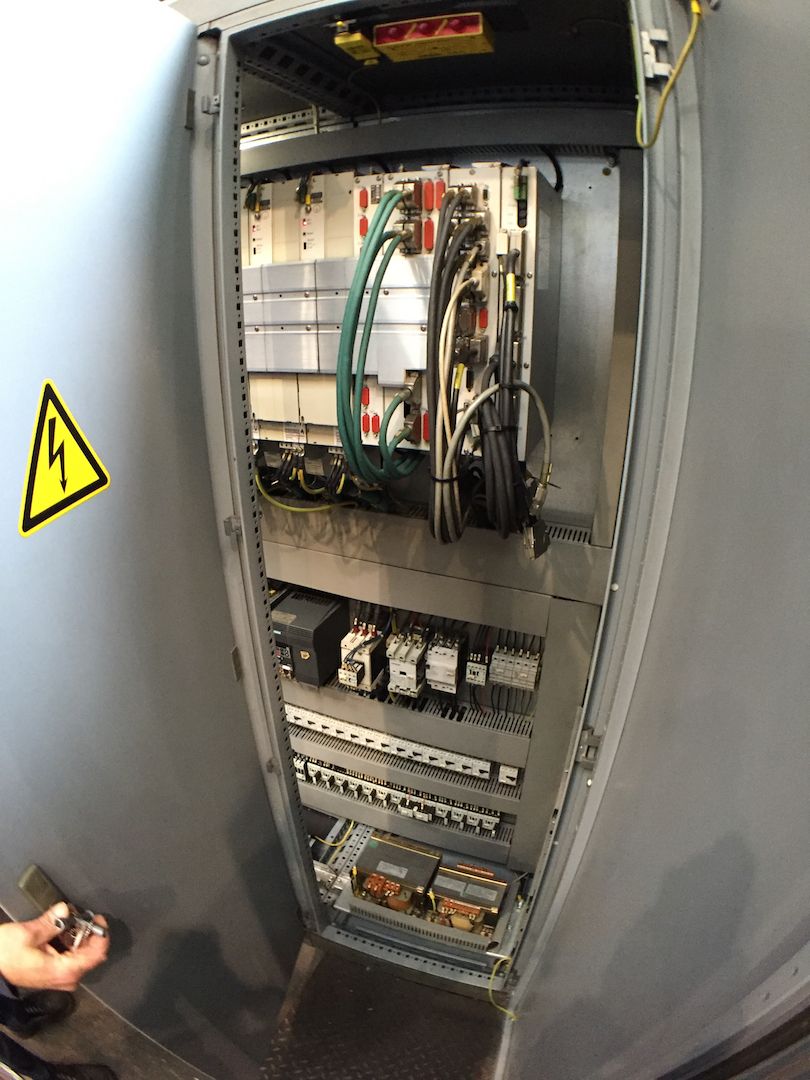

Azionamenti
SIEMENS SINUMERIK611

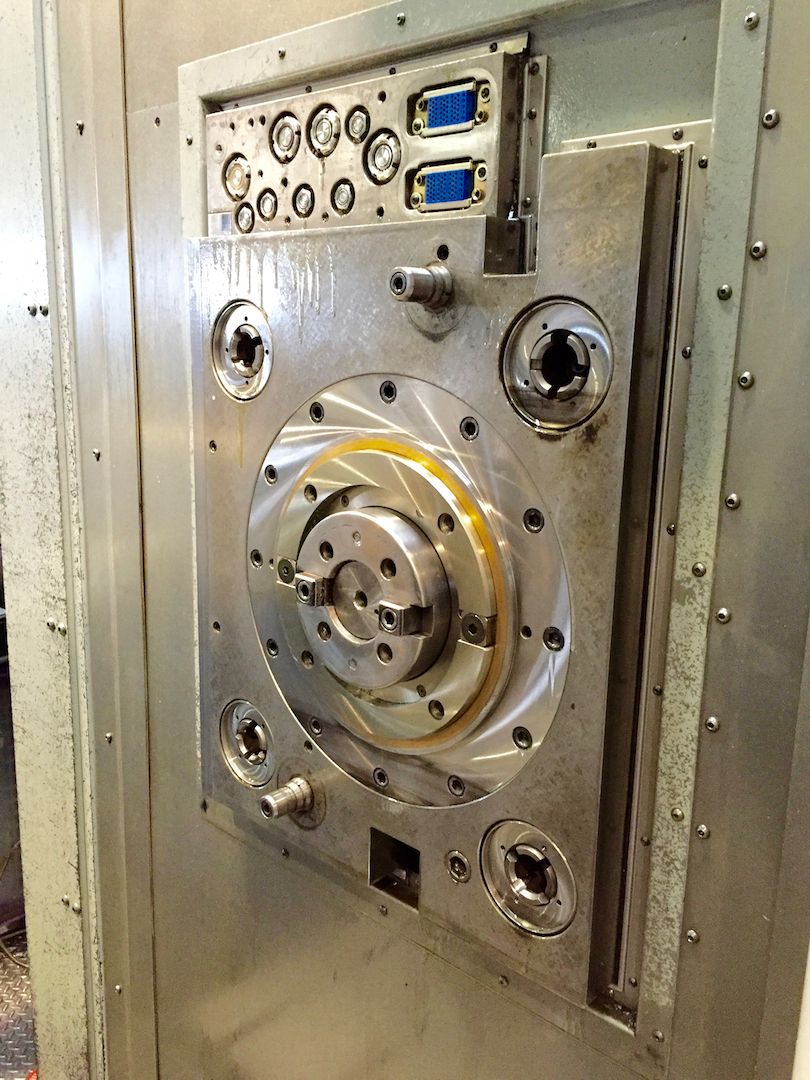

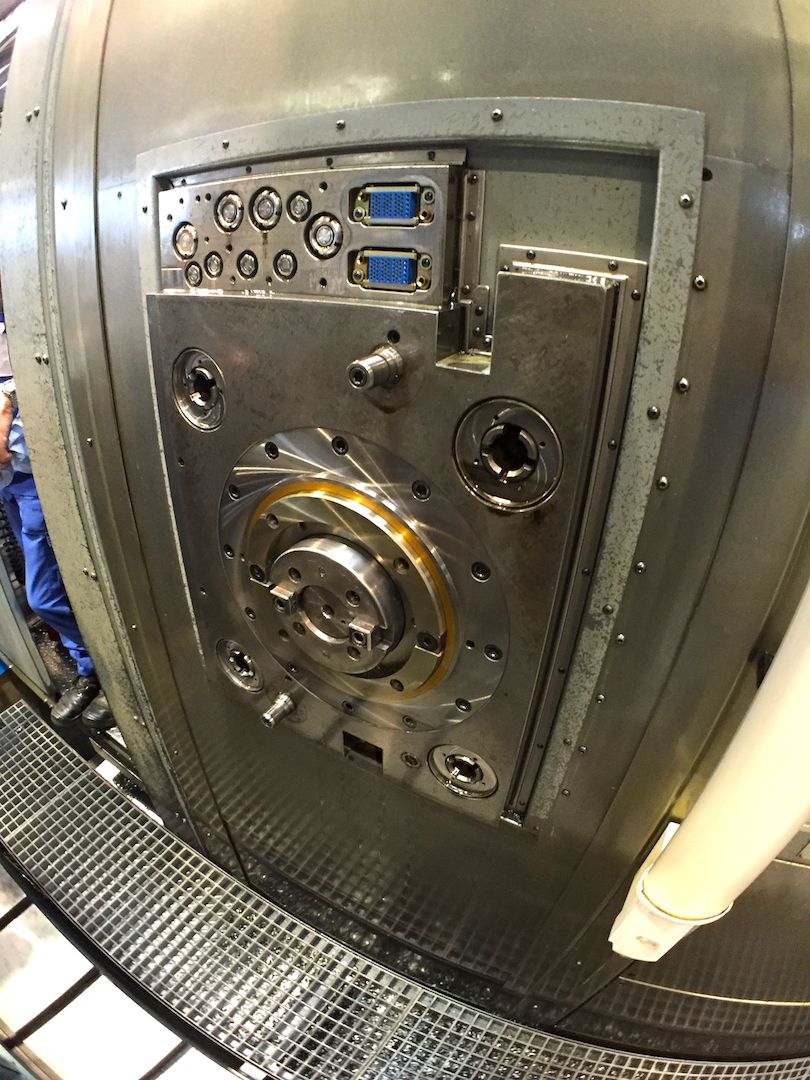

MANDRINO

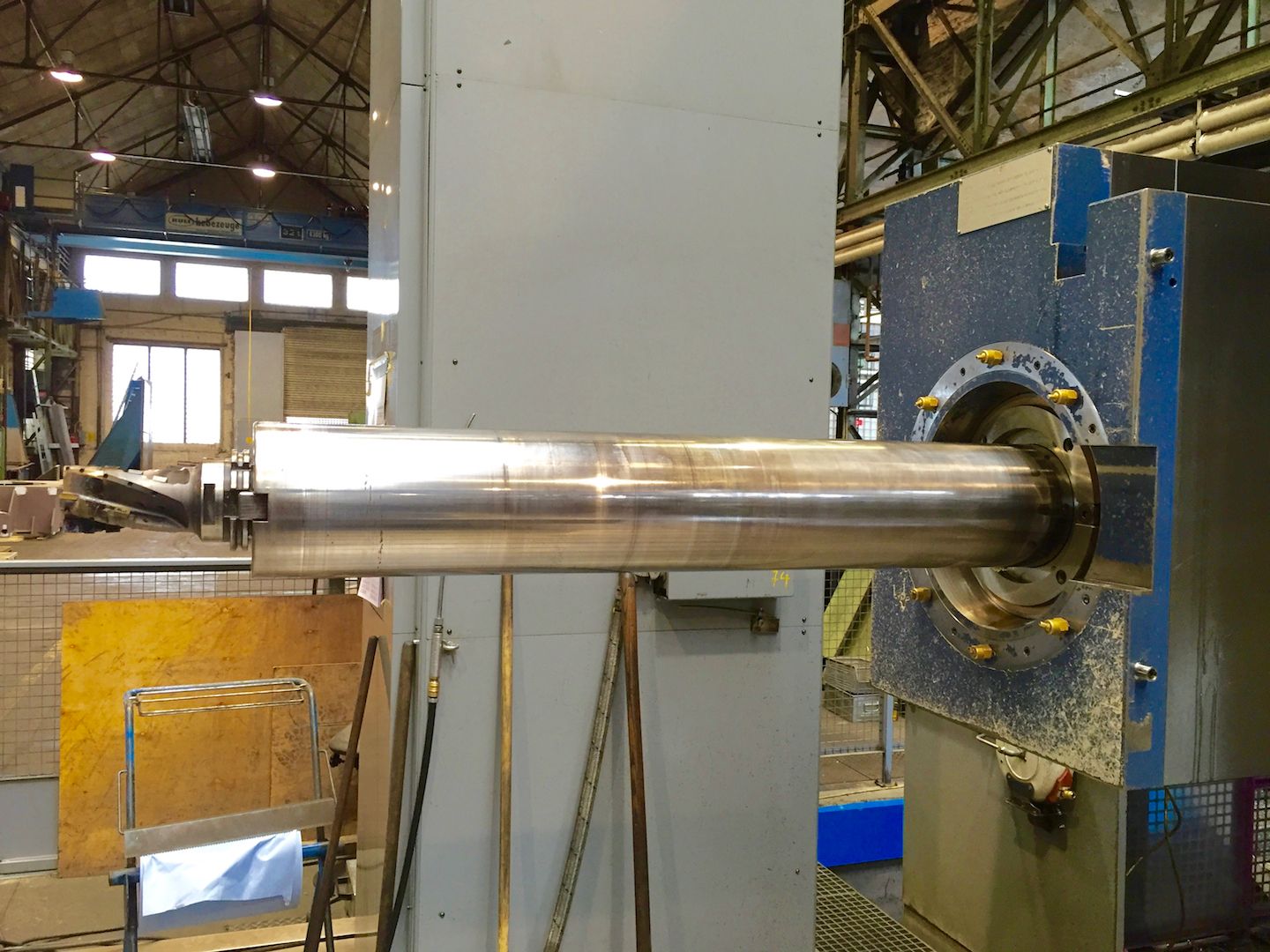

Diametro canotto
152 mm5,98 in
Potenza mandrino
46/56 Kw
Velocità rotazione
0-2500 Rpm
Cono
ISO50
Sostentamento
idrostatico

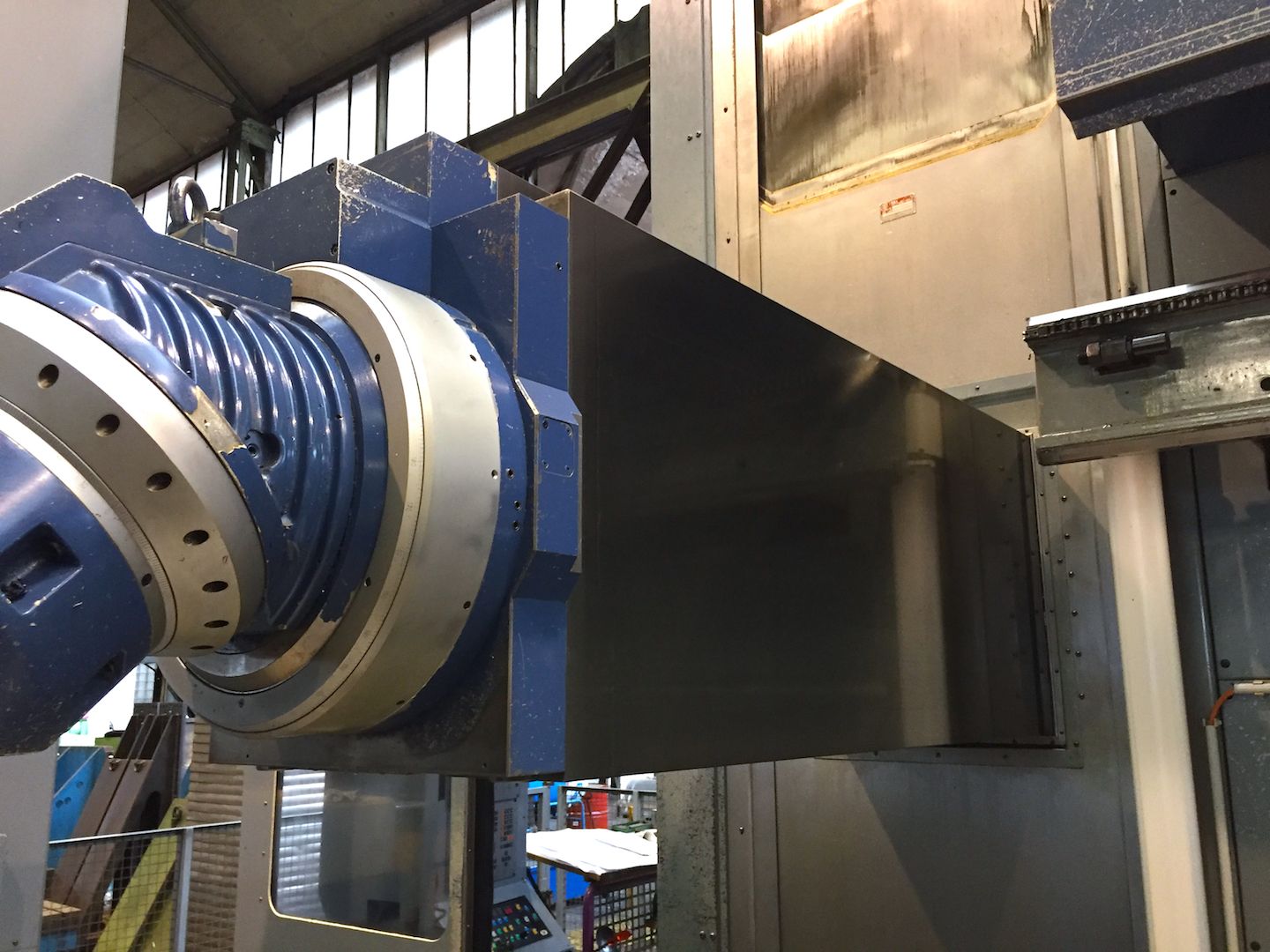

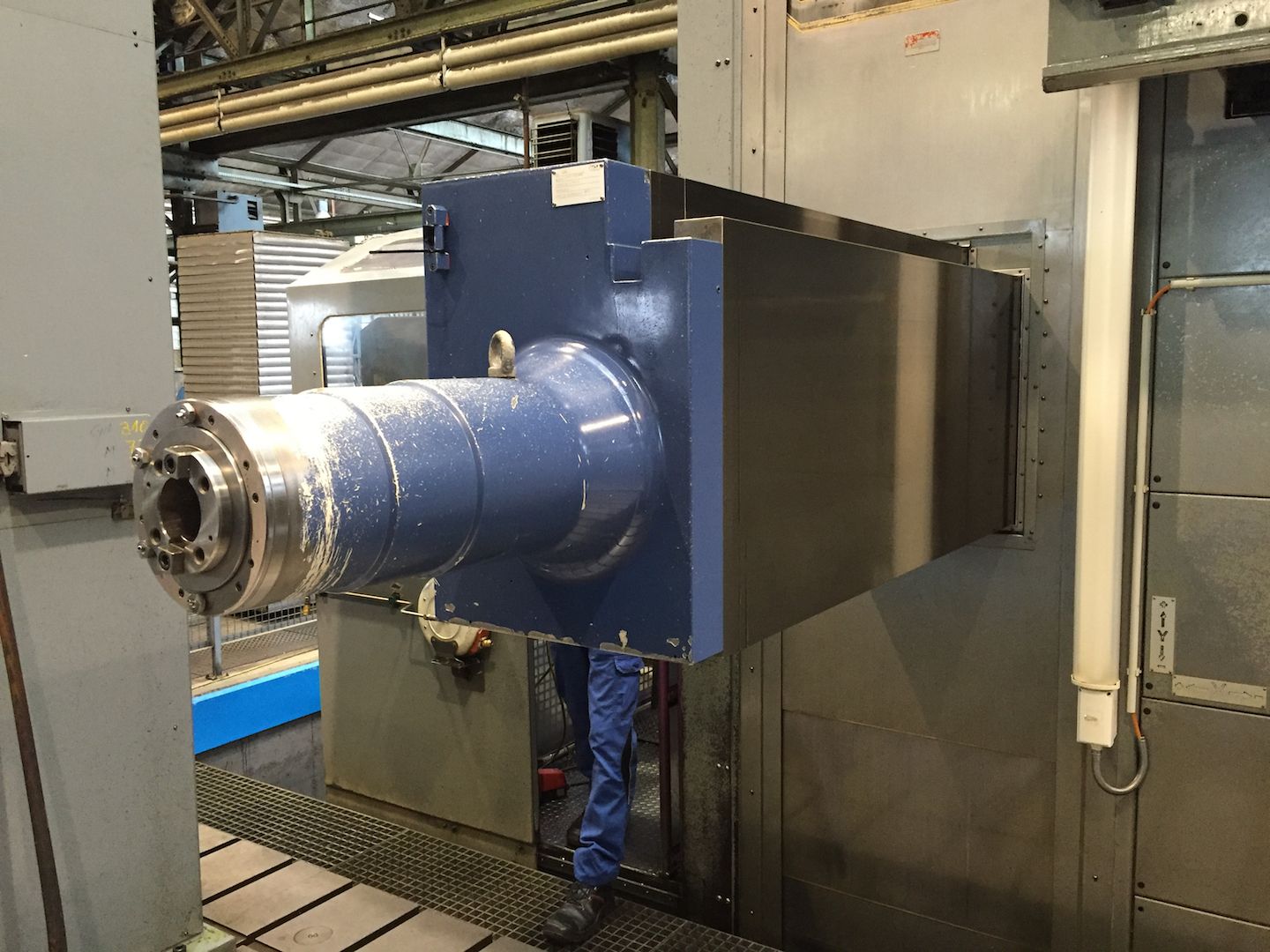

Sezione RAM
705x490 mm27,76x19,29 in
Coppia
2600 Nm

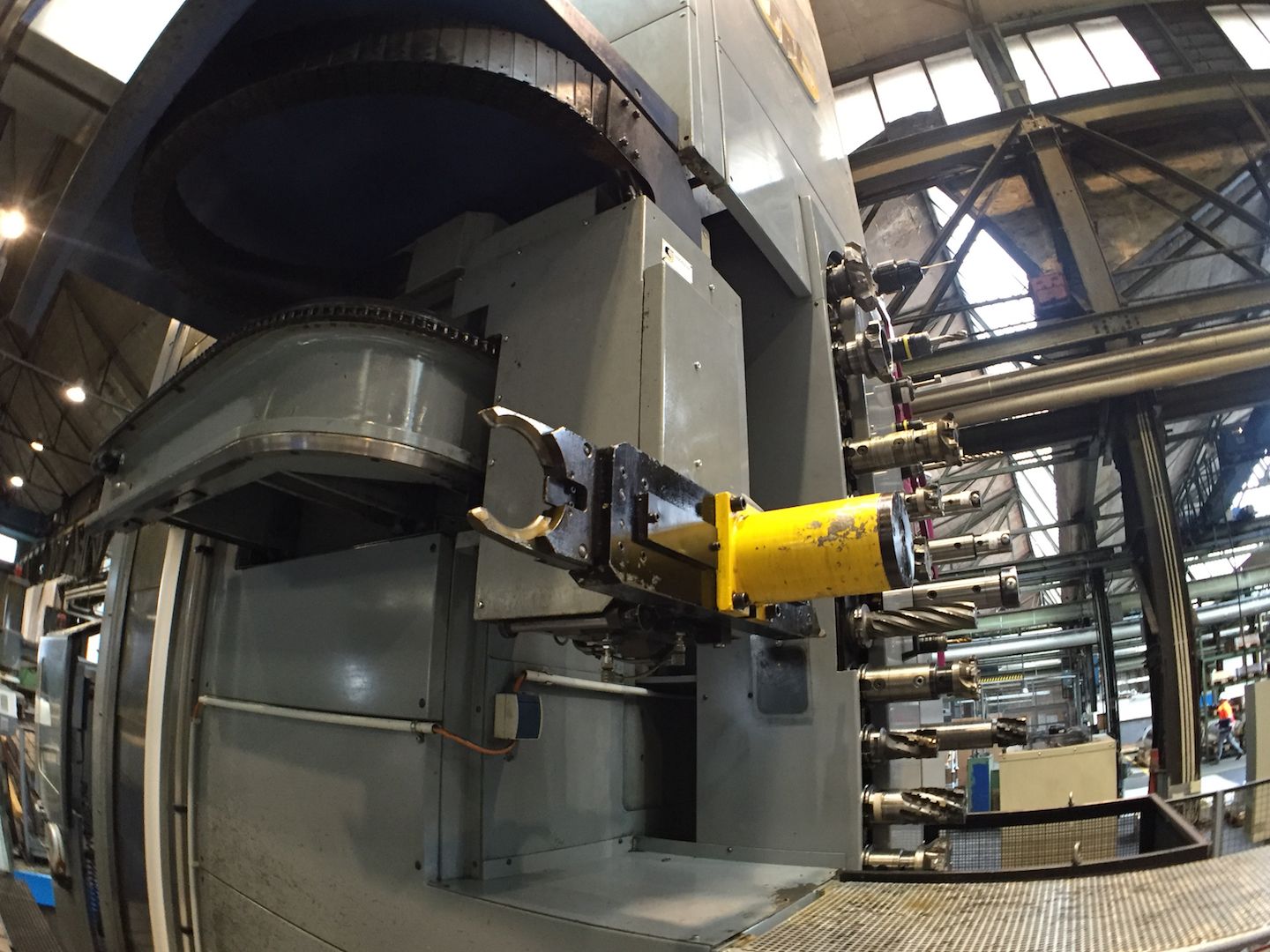

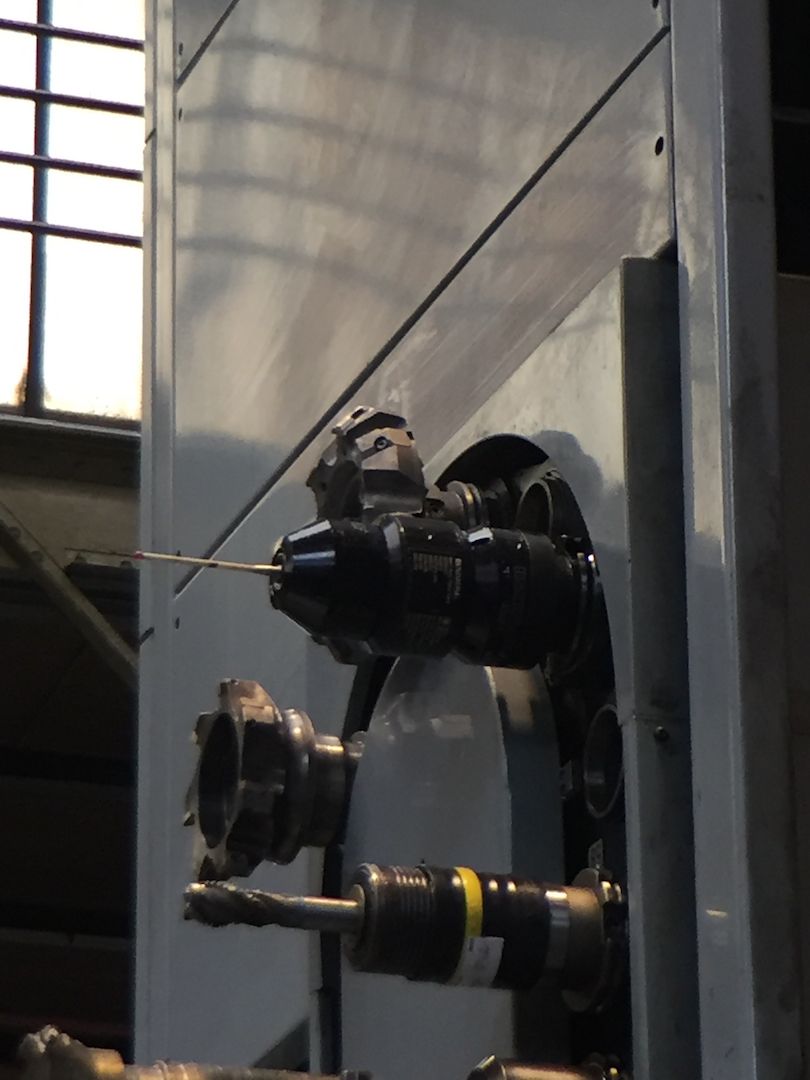

ATC
Postazioni
60
Diam max utensile
300 mm11,81 in
Lunghezza max utensile
600 mm23,62 in
Peso max utensile
35 Kg
PIANO D’ANCORAGGIO
Disponibile a richiesta
Sì
Dimensione (LxWxH)
6300x4000 mm248,03x157,48 in

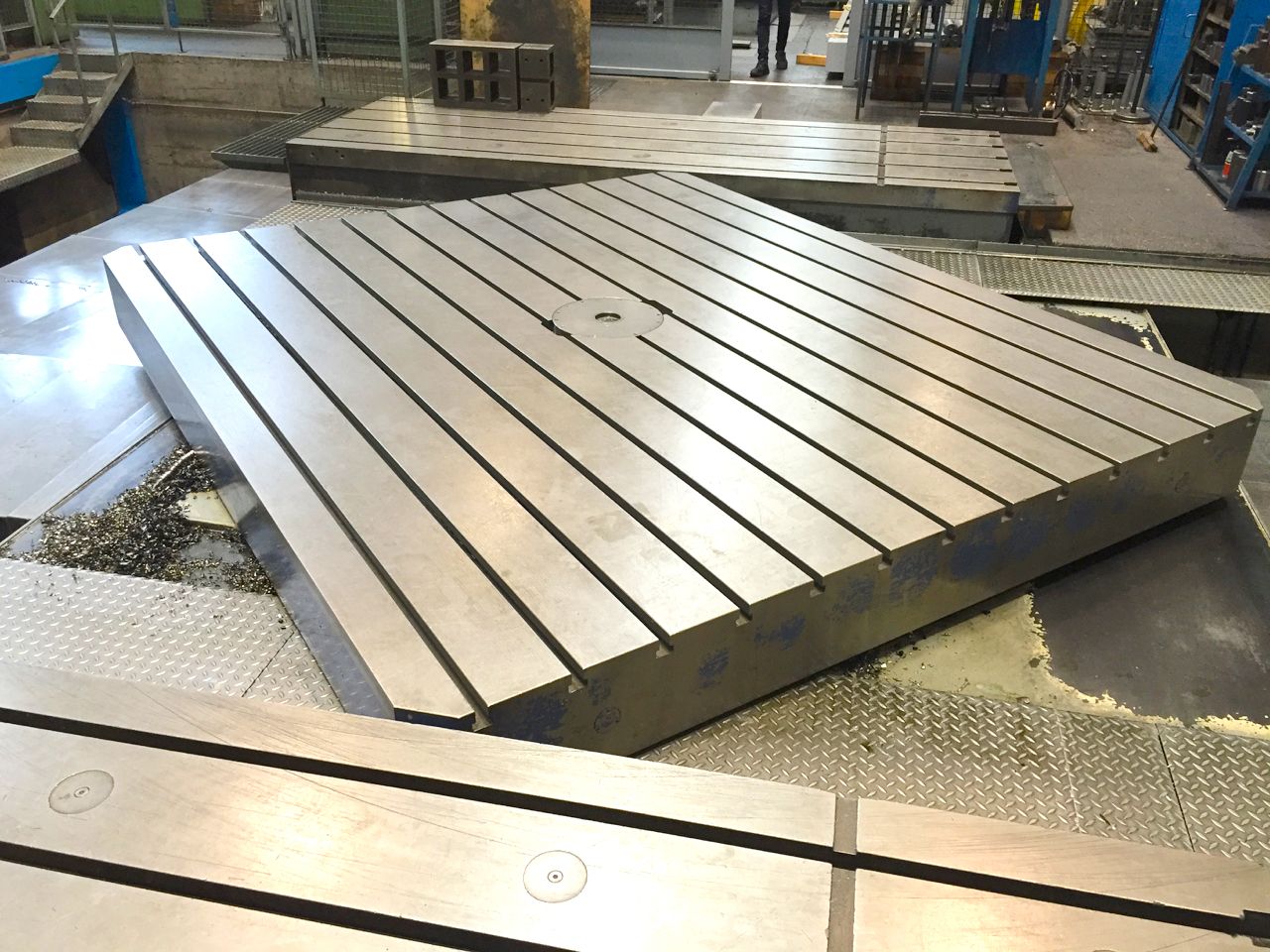

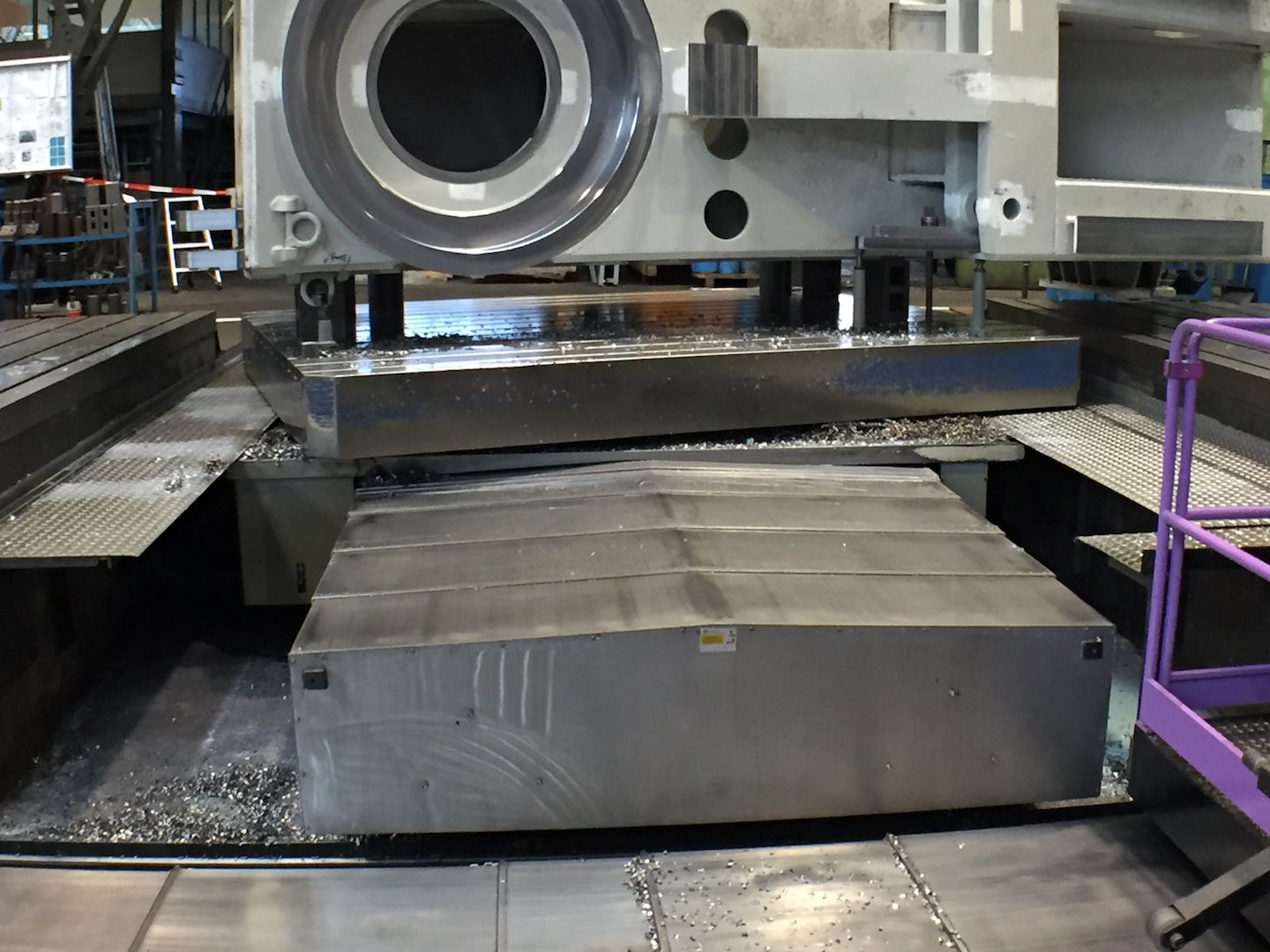

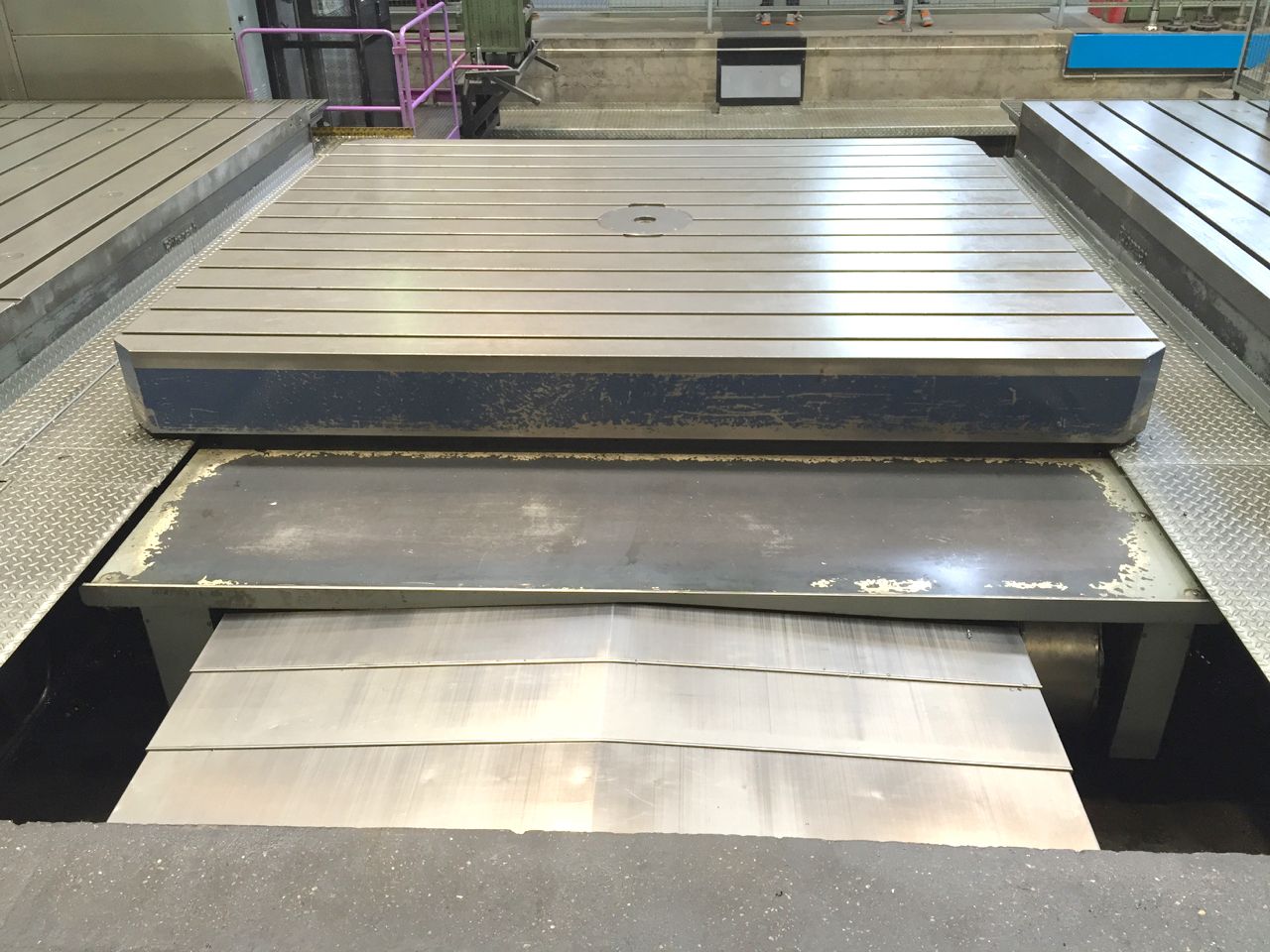

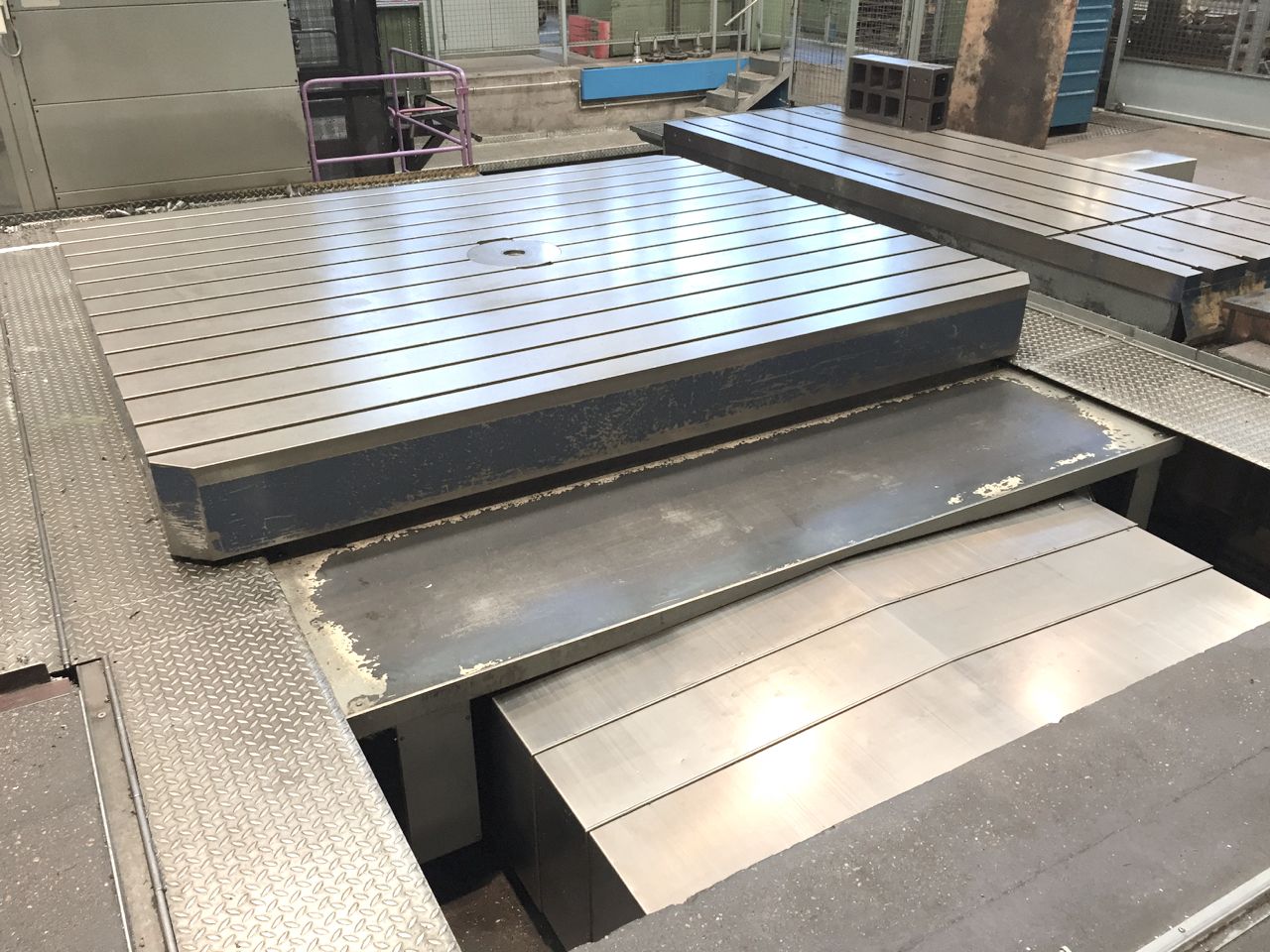

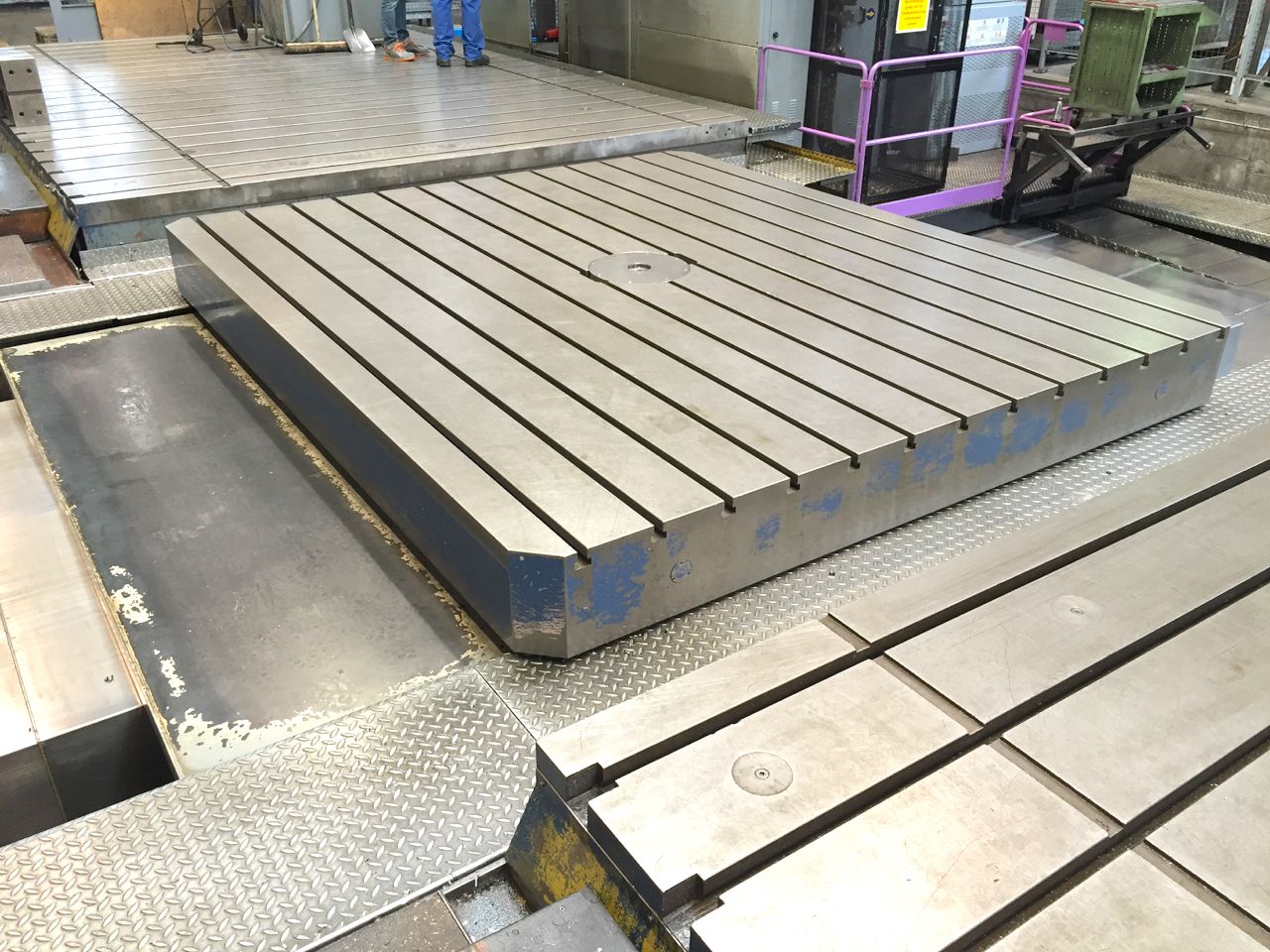

TAVOLA 1
Marca
FPT TRT80.20
Superficie
3500x3000 mm137,80x118,11 in
Traslazione
2000 mm78,74 in
Risoluzione (asse B)
0,0005 °
Portata
80.000 Kg
Sostentamento
Hydrostatic

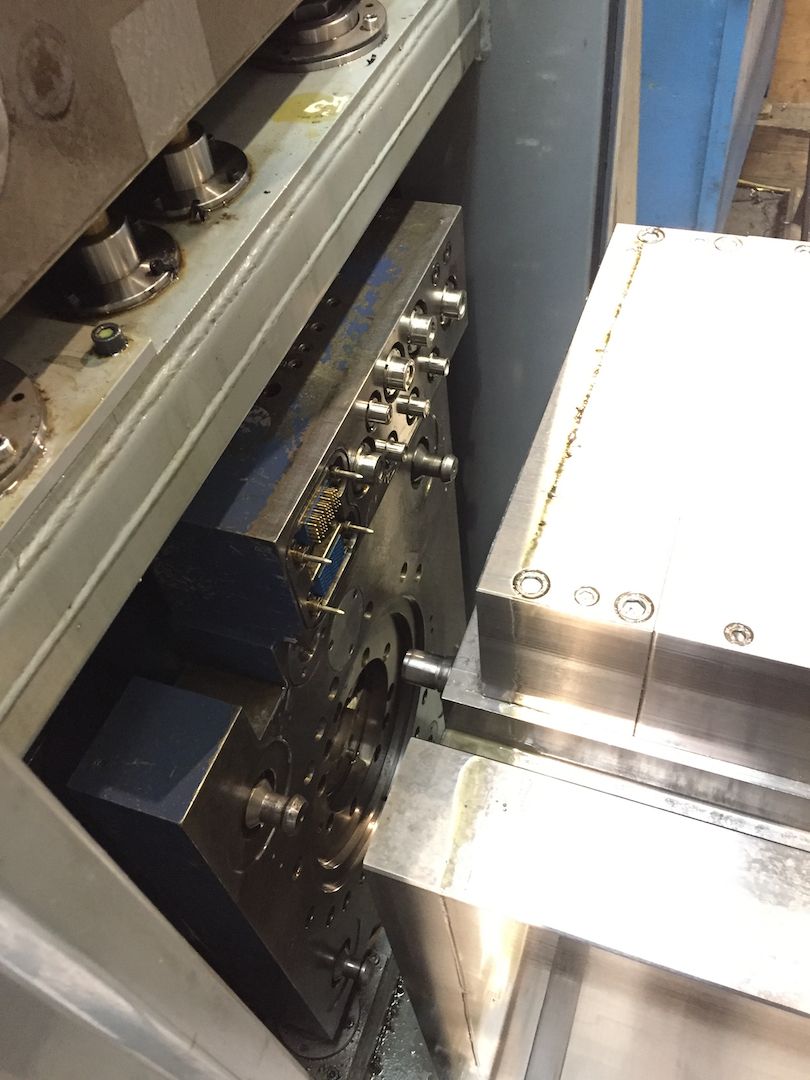

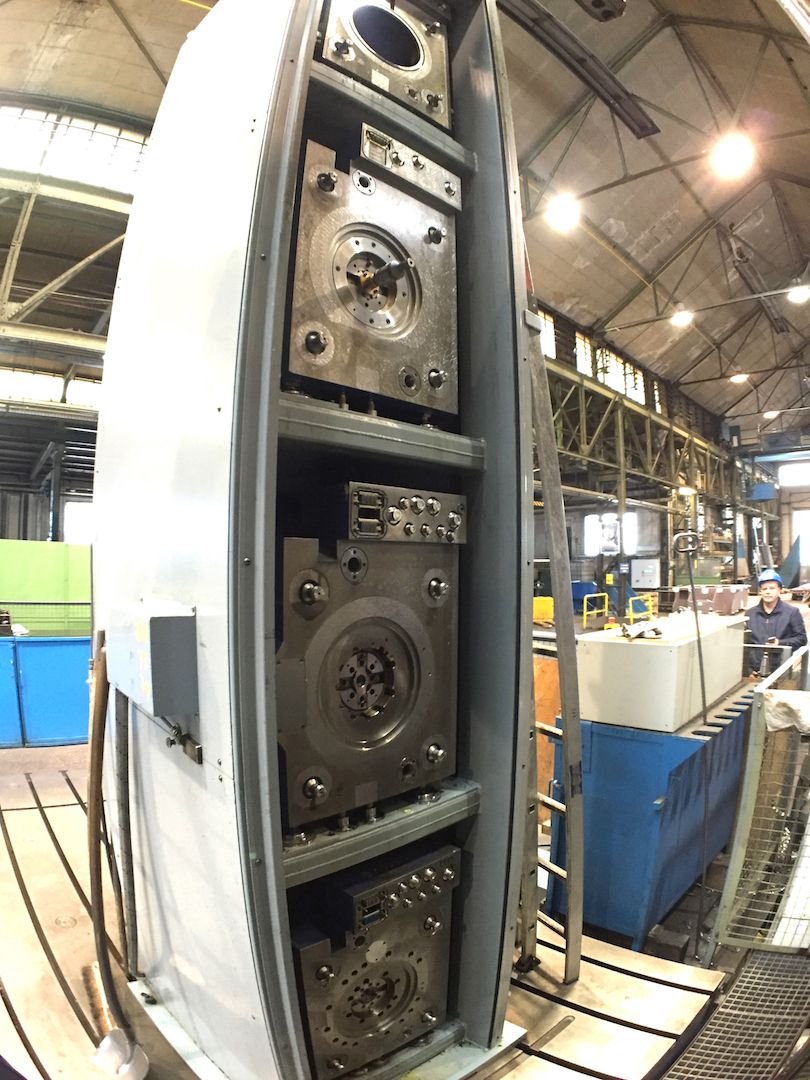

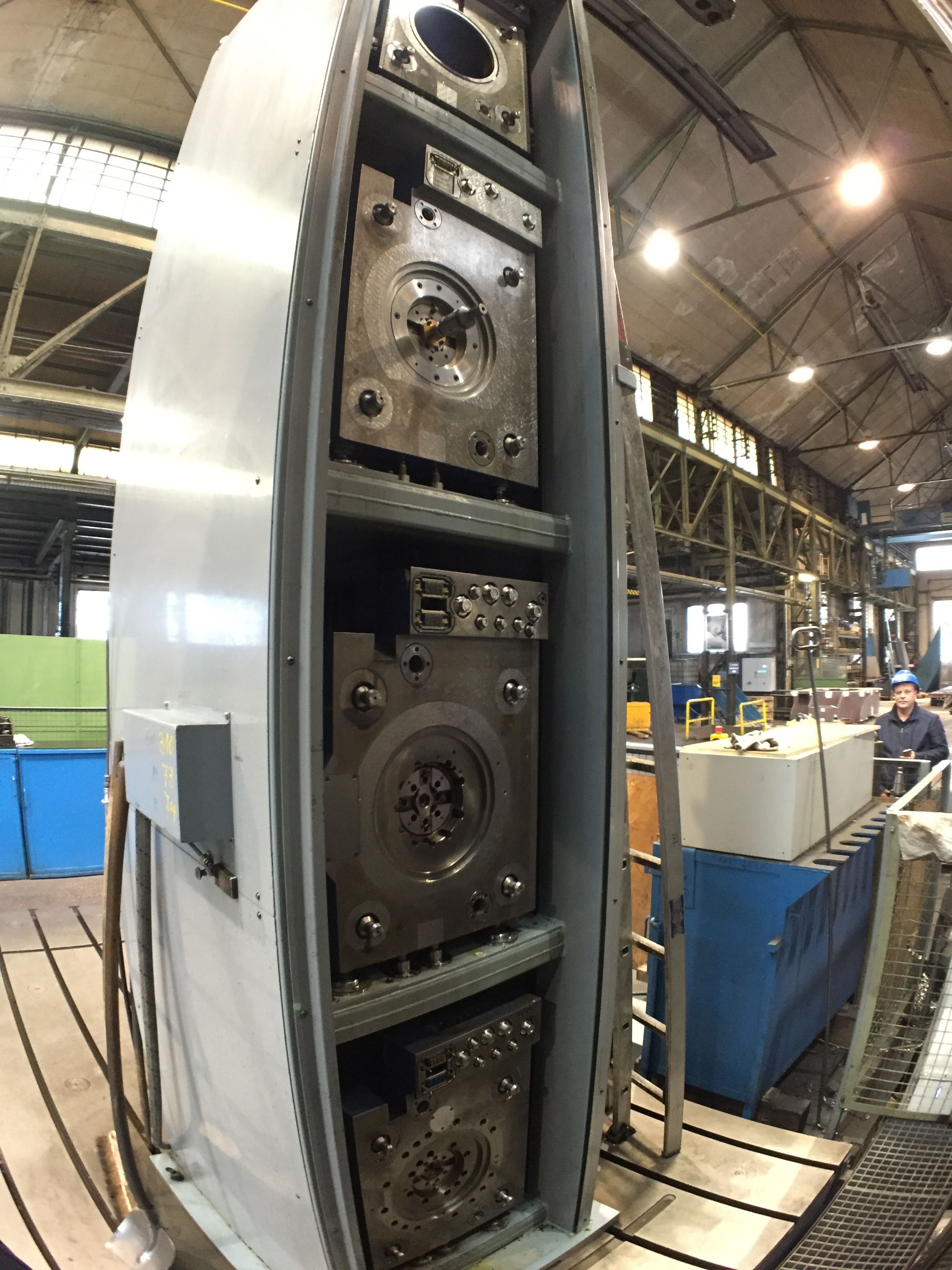

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
4

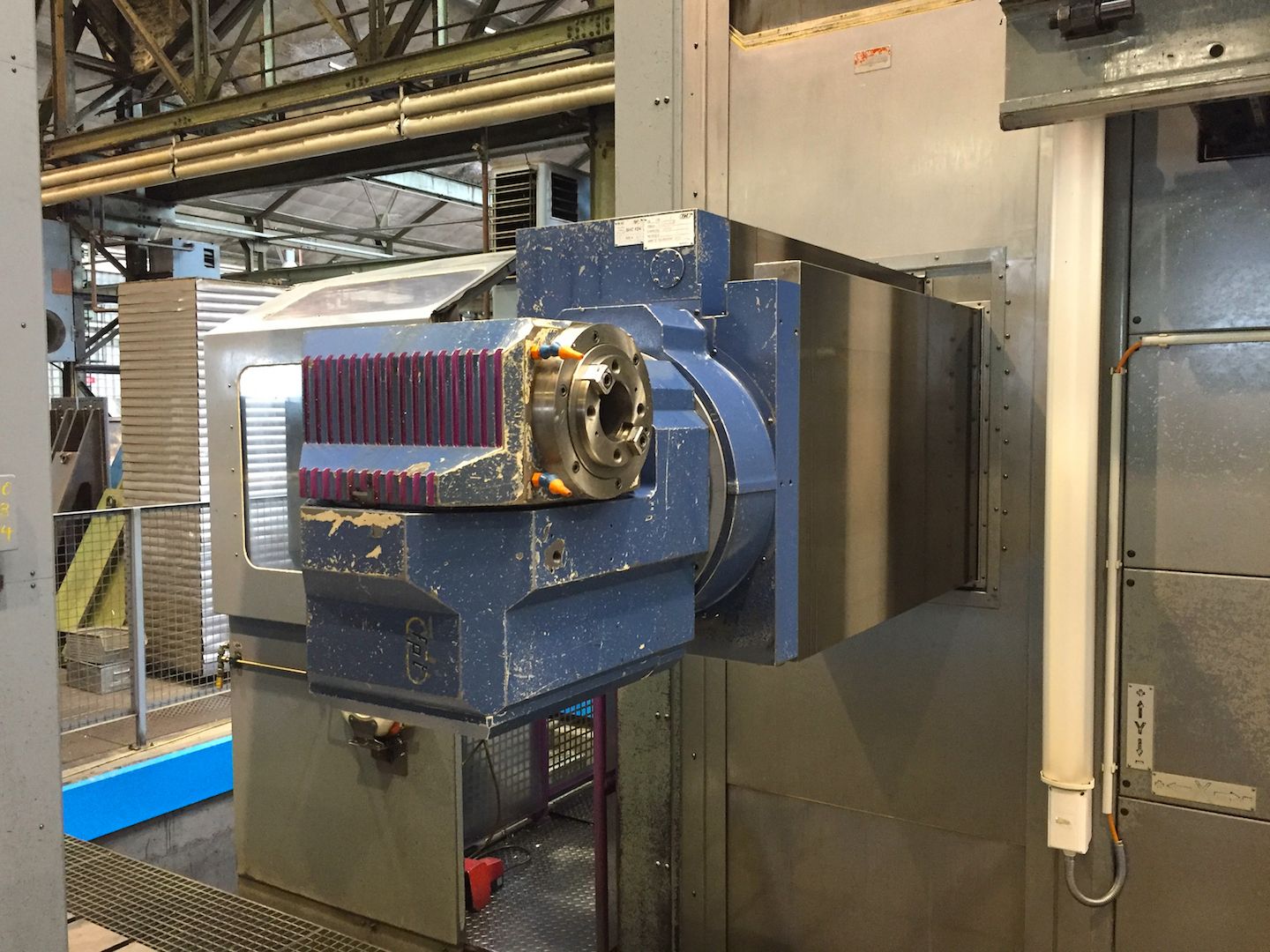

TESTA 1
Tipo
TUPC
Cono mandrino
ISO50
Asse A
0,001 °
Asse C
0,001 °
Velocità max
2500 Rpm
Potenza max
37 Kw
Refrigerante
interno
Coppia max
1220 Nm
TESTA 2
Disponibile su richiesta
No
Tipo
TAM
Cono mandrino
ISO50
Asse A
1 °
Asse C
1 °
Velocità max
2500 Rpm
Potenza max
37 Kw
Refrigerante
interno
TESTA 3
Disponibile su richiesta
No
Tipo
SELS4
Cono mandrino
ISO50
Coppia max
2567 Nm
Velocità max
2500 Rpm
Potenza max
37 Kw
Refrigerante
interno
Note
ø200x700mm
AVANZAMENTI
Rapido X
15 m/min590,55 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
15 m/min590,55 ipm
Rapido W
15 m/min590,55 ipm
Rapido V
15 m/min590,55 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
W
6 m/min236,22 ipm
V
6 m/min236,22 ipm
ATC 2
Postazioni
8
Diam max utensile
600 mm23,62 in
Lunghezza max utensile
300 mm11,81 in
EXTRA
Potenza totale installata
110 Kw
Ingombri Macchina
16200x10405x8000 mm637,79x409,64x314,96 in

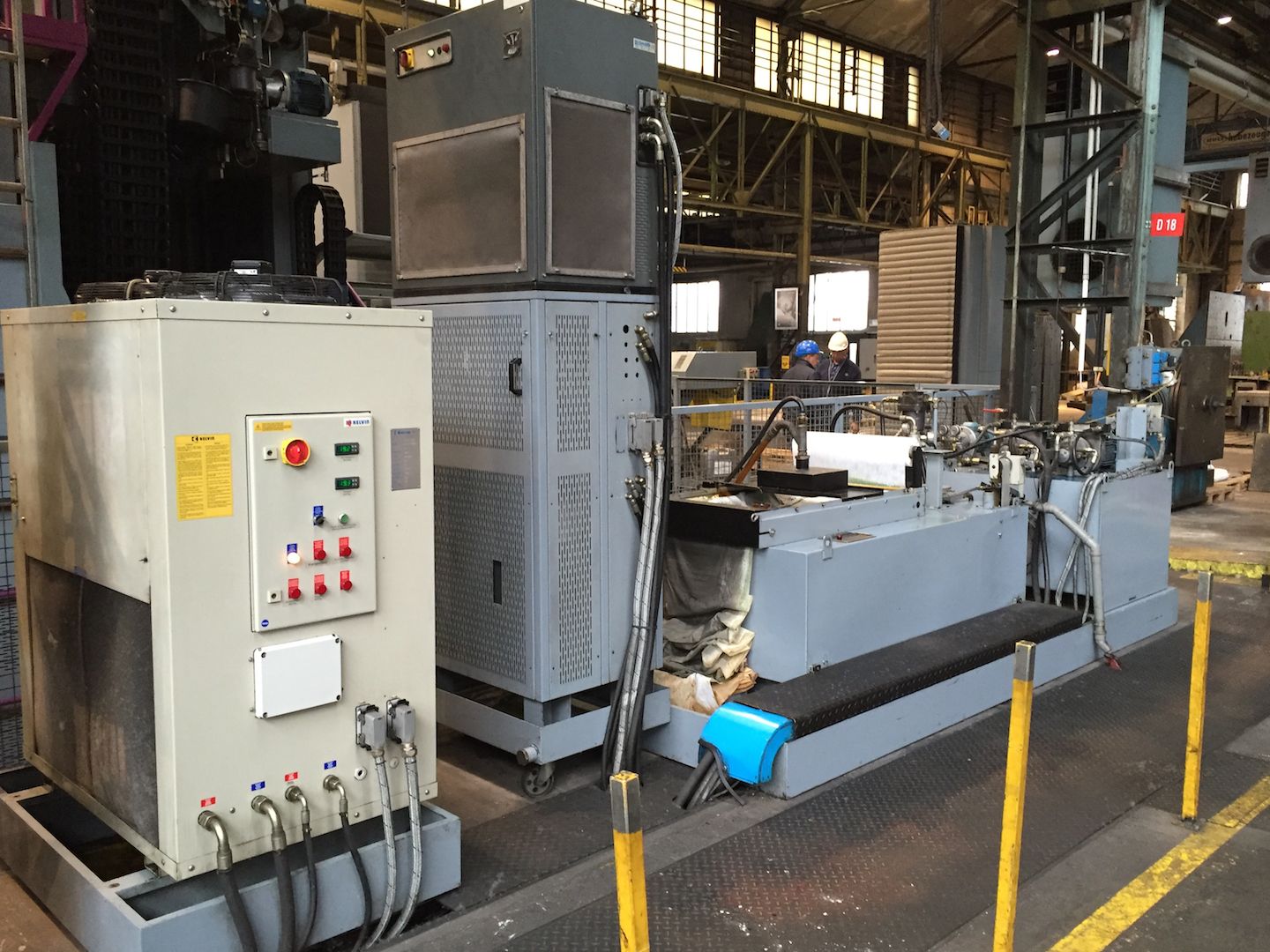

Frigorifero
si
Piattaforma mobile operatore
si
Sistema filtraggio
si
Alta pressione
si
Tastatore Pezzo
RENISHAW
Libri uso e manutenzione
Sì

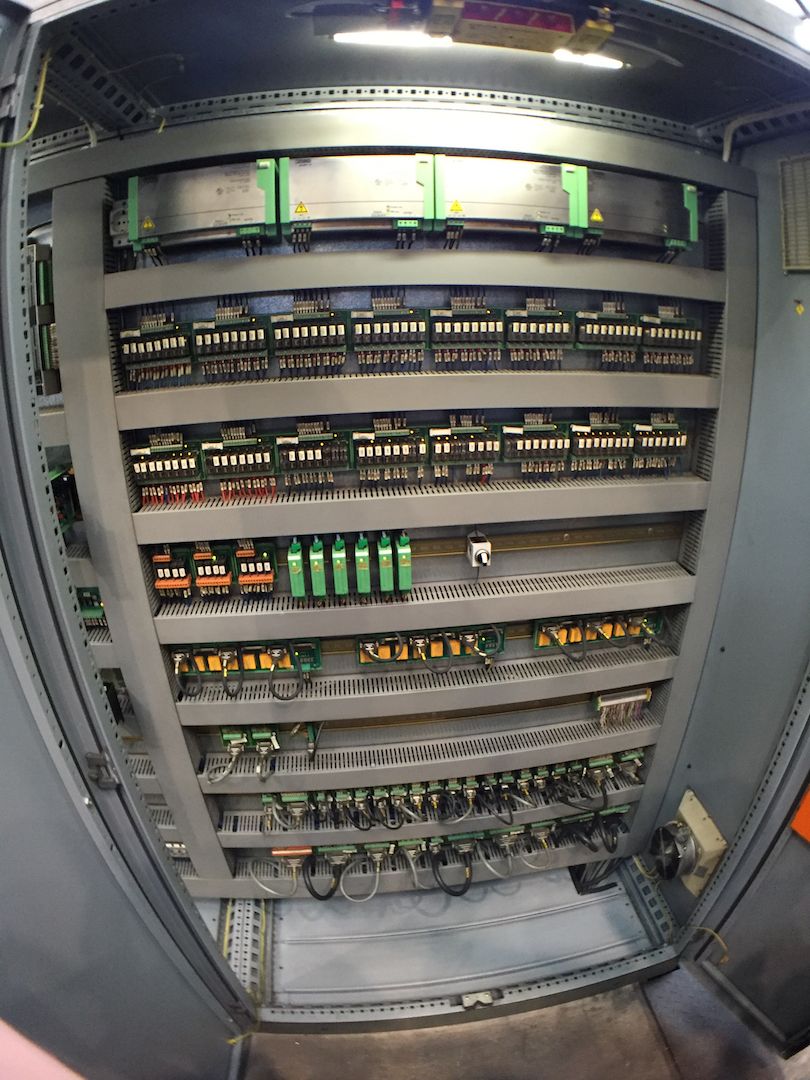

Schemi elettrici
Sì
Certificazione CE
Sì
Evacuatore trucioli
si
Disponibilità
pronta
Visibile in funzione
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
