Categoria
Tornio
Tipo
verticale
Modello
AC20 TM/P
Capacità
ø2000x1900 mmø78,74x74,80 in

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Diametro piattaforma
1800 mm70,87 in
Diametro pezzo max
2250 mm88,58 in
Diametro tornibile max
2000 mm78,74 in
Altezza tornibile max
1900 mm74,80 in
Portata max pezzo
8000 Kg

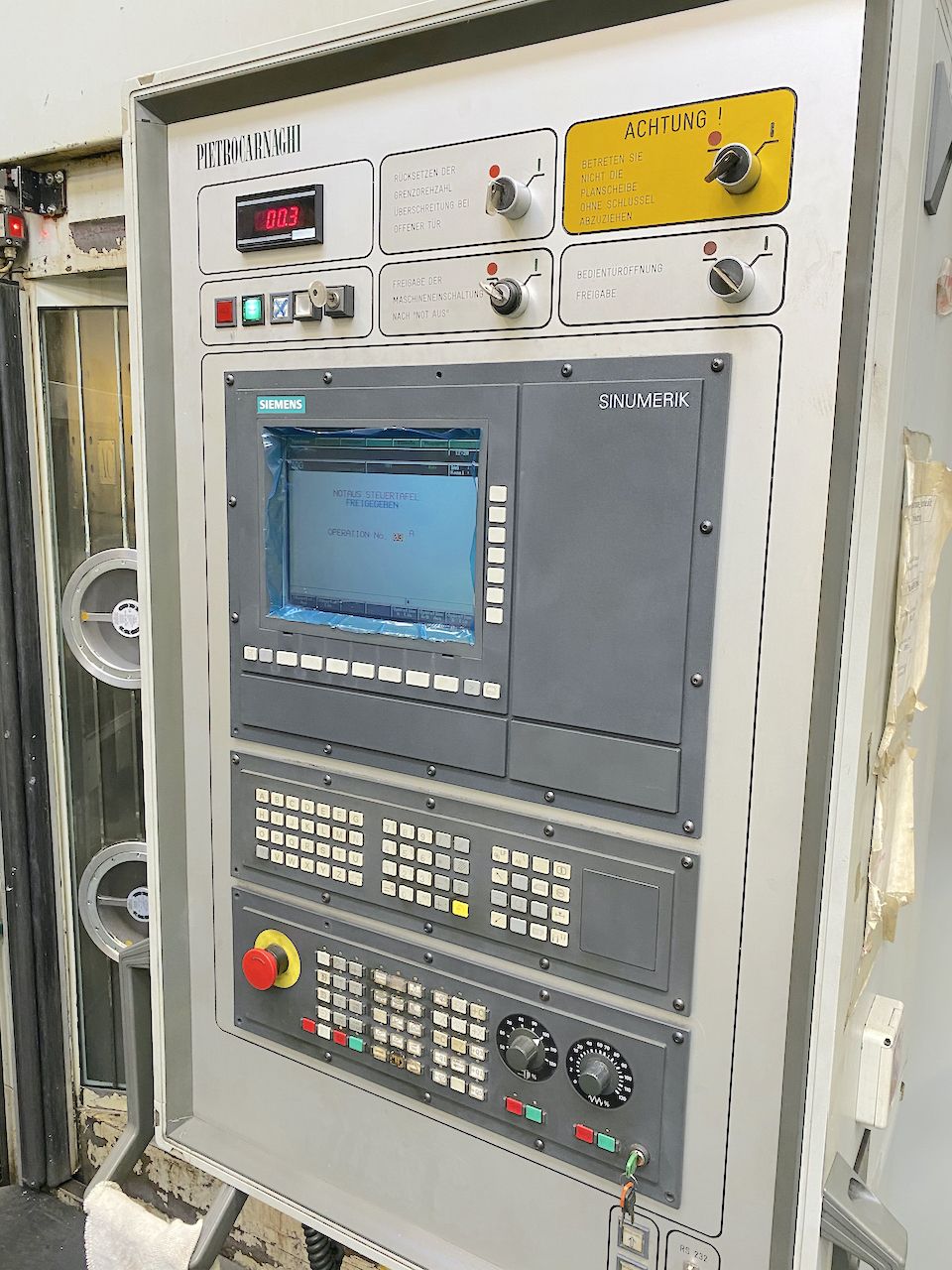

CNC
CNC

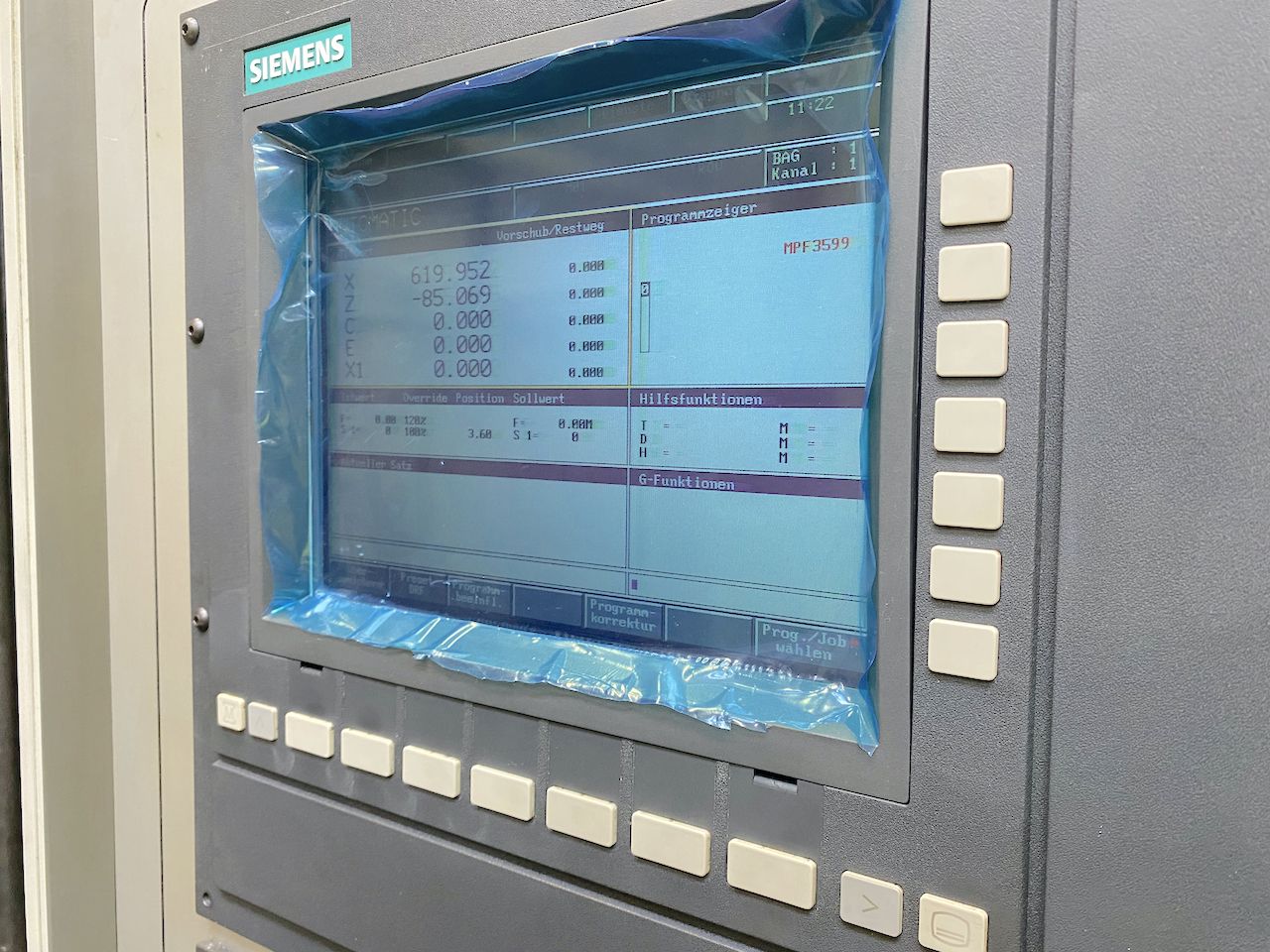

Siemens 840
MANDRINO PRINCIPALE
Diametro piattaforma
1800 mm70,87 in
Velocità rotazione max
(Pallet 1600mm) 2-440 rpm
Potenza max
74/100 Kw
Coppia max
34750 Nm
Risoluzione asse C
0,001 °
Portata
20000 (Pallet 8000Kg) Kg

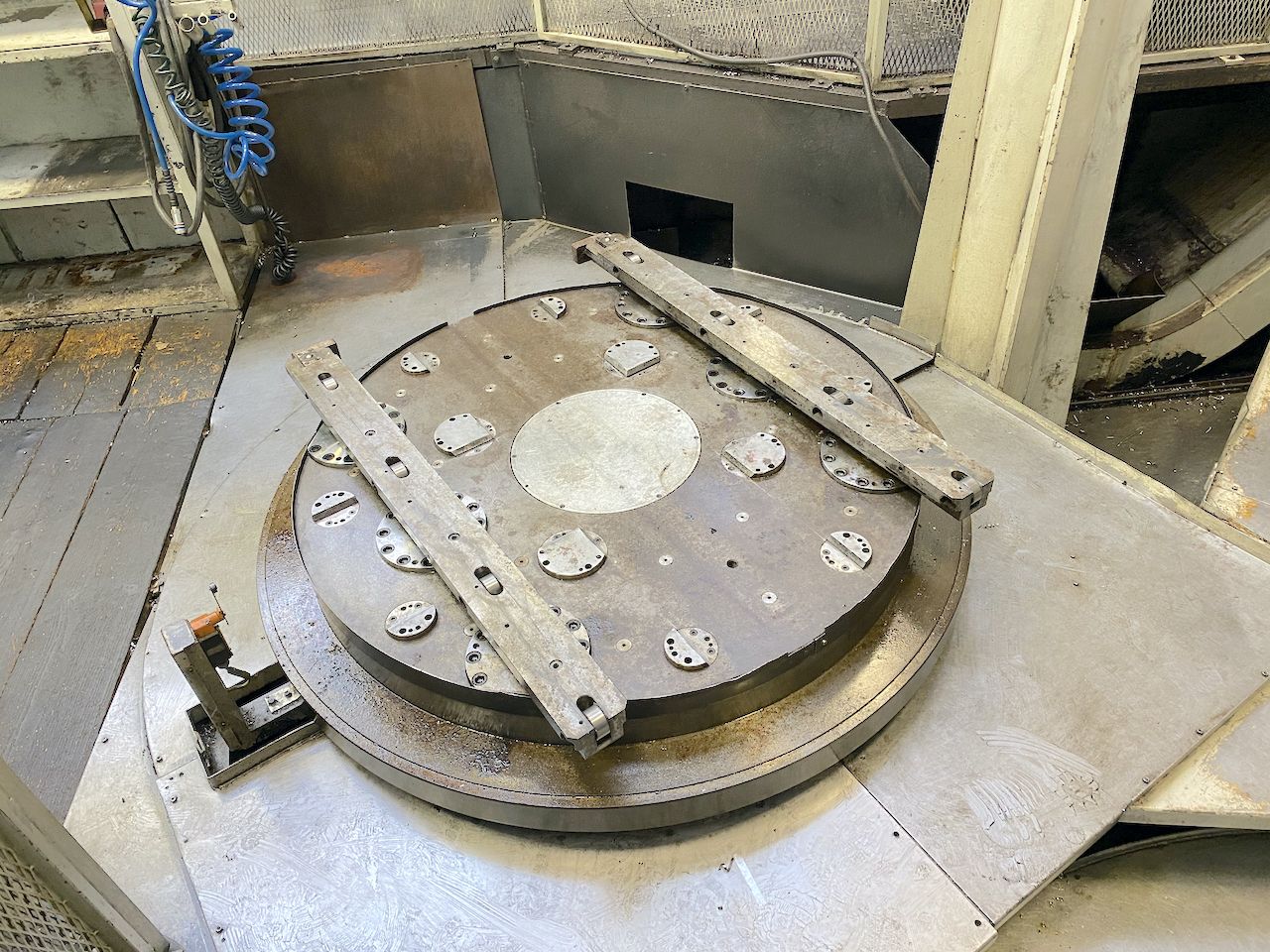

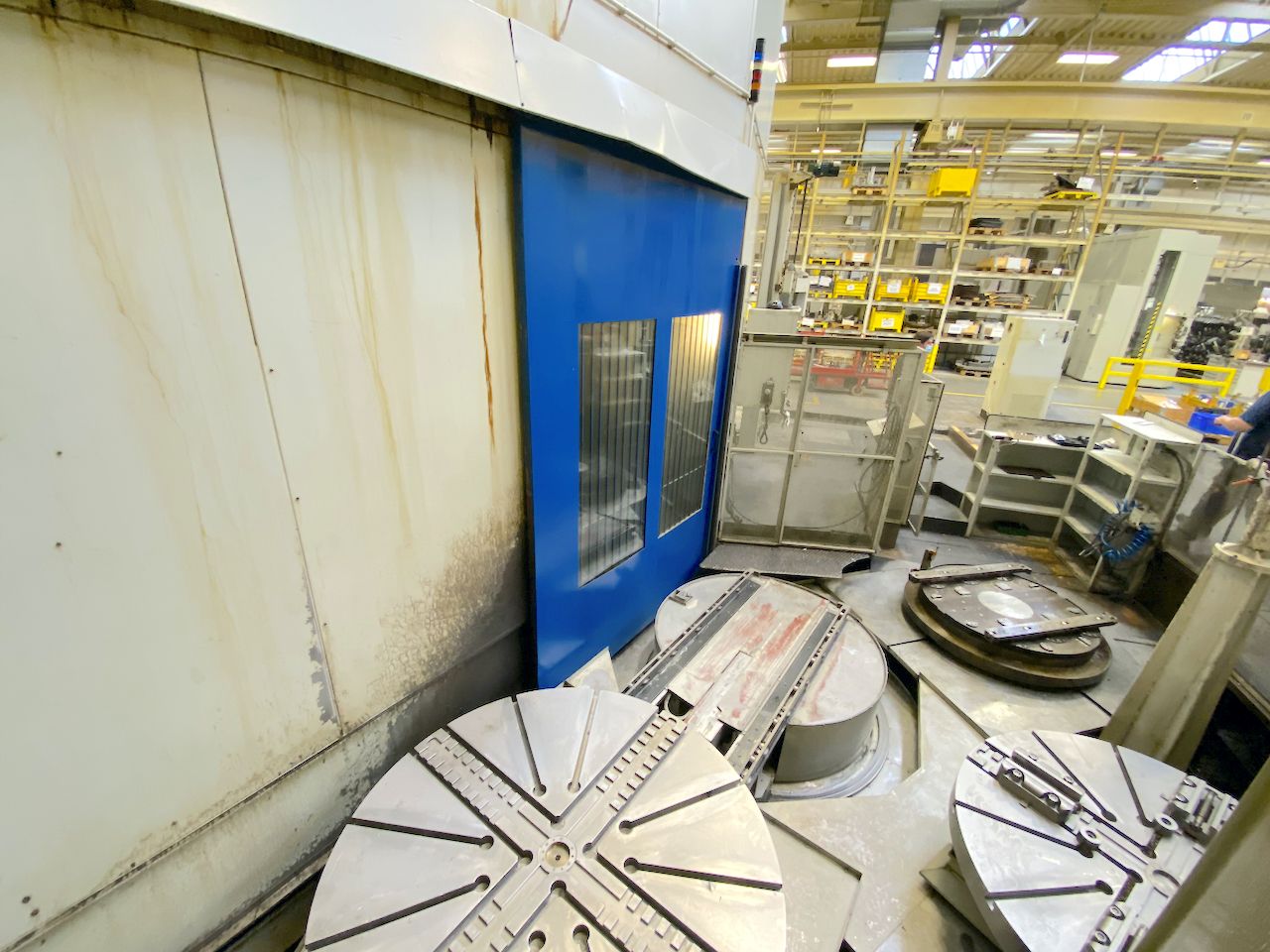

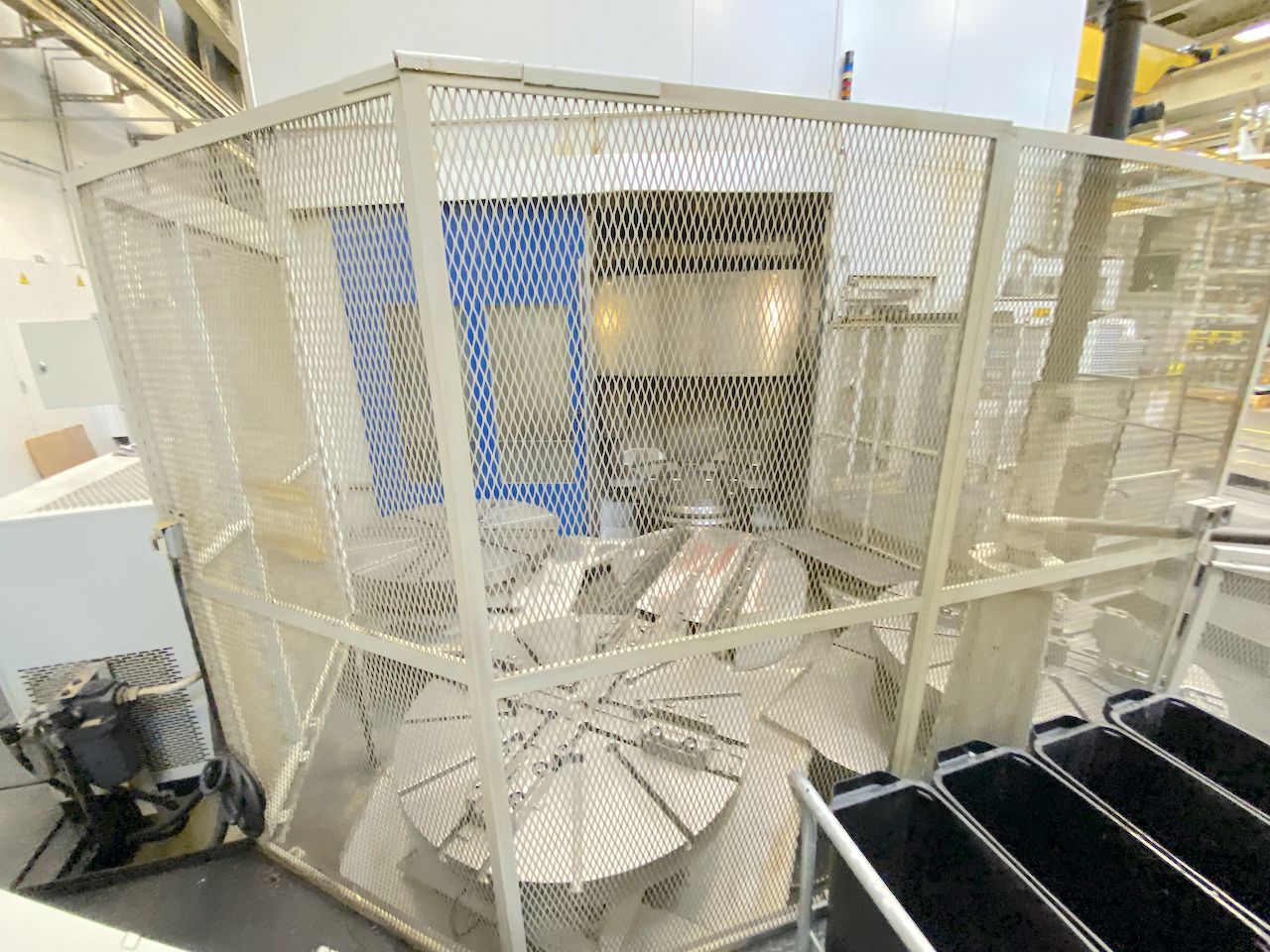

SISTEMA DI CAMBIO PALLET (APC)
Numero pallet
3 (1x1800mm + 2x1600mm)
Portata pallet
8000 Kg
TRAVERSA
Corsa Verticale (W)
(12x100mm)1200 mm(0,47x3,94mm)47,24 in
CARRO
Corsa Verticale (Z)
1500 mm59,06 in
Corsa Trasversale (X)
-1400/+2045 mm-55,12/+80,51 in
Potenza mandrino fresatura
31 Kw
Velocità rotazione mandrino fresatura
3000 Rpm
Coppia mandrino fresatura
1000 Nm
Sezione RAM
250x250 mm9,84x9,84 in
Sostentamento
Hydrostatic
Avanzamenti di lavoro (Z)
16 m/min629,92 ipm
Avanzamenti di lavoro (X)
16 m/min629,92 ipm
ATC
Postazioni
80
Lunghezza max utensile
500 mm19,69 in
Peso max utensile
30 Kg
Attacco utensile
30x SK50 + 50x Capto C6

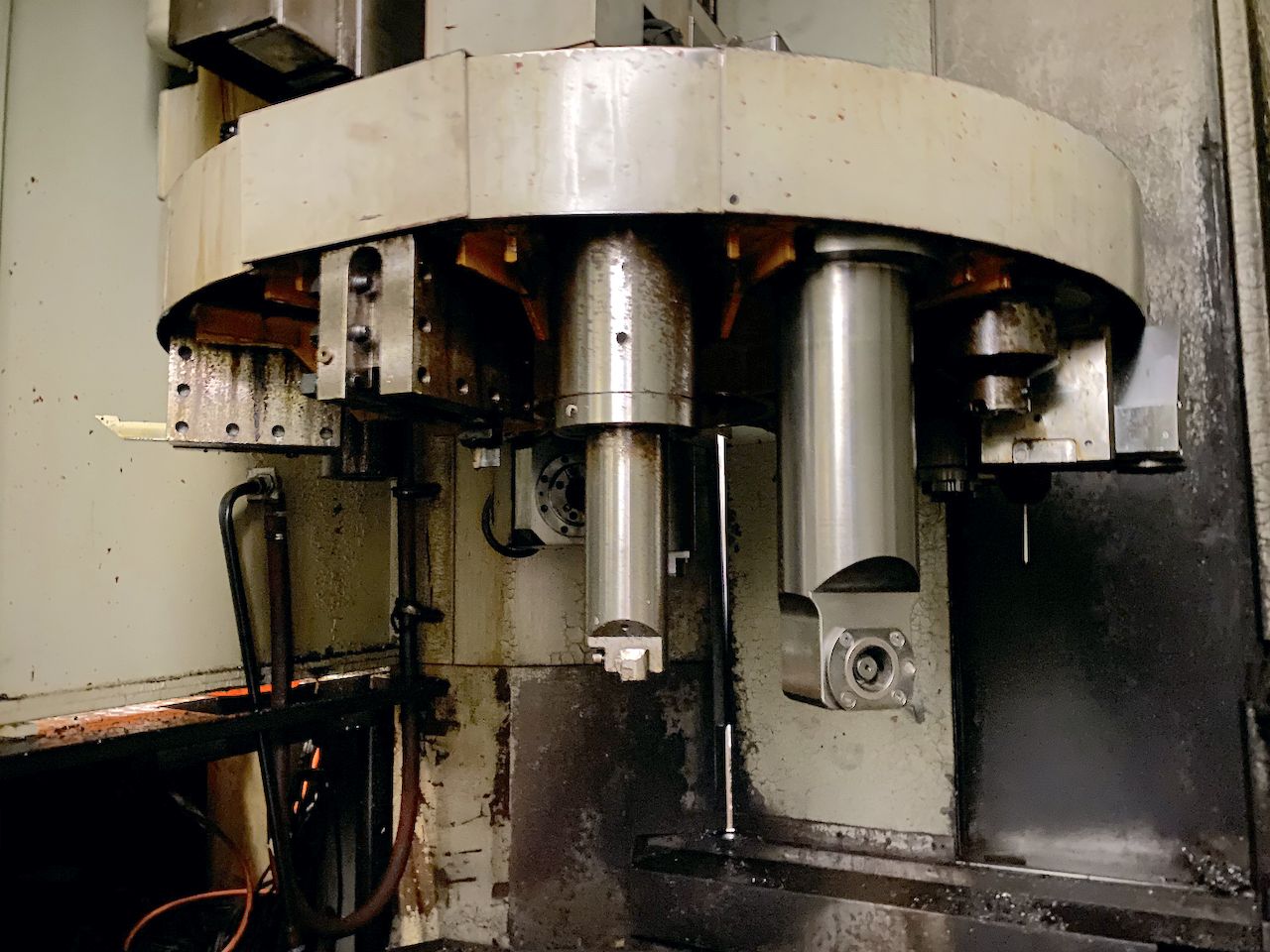

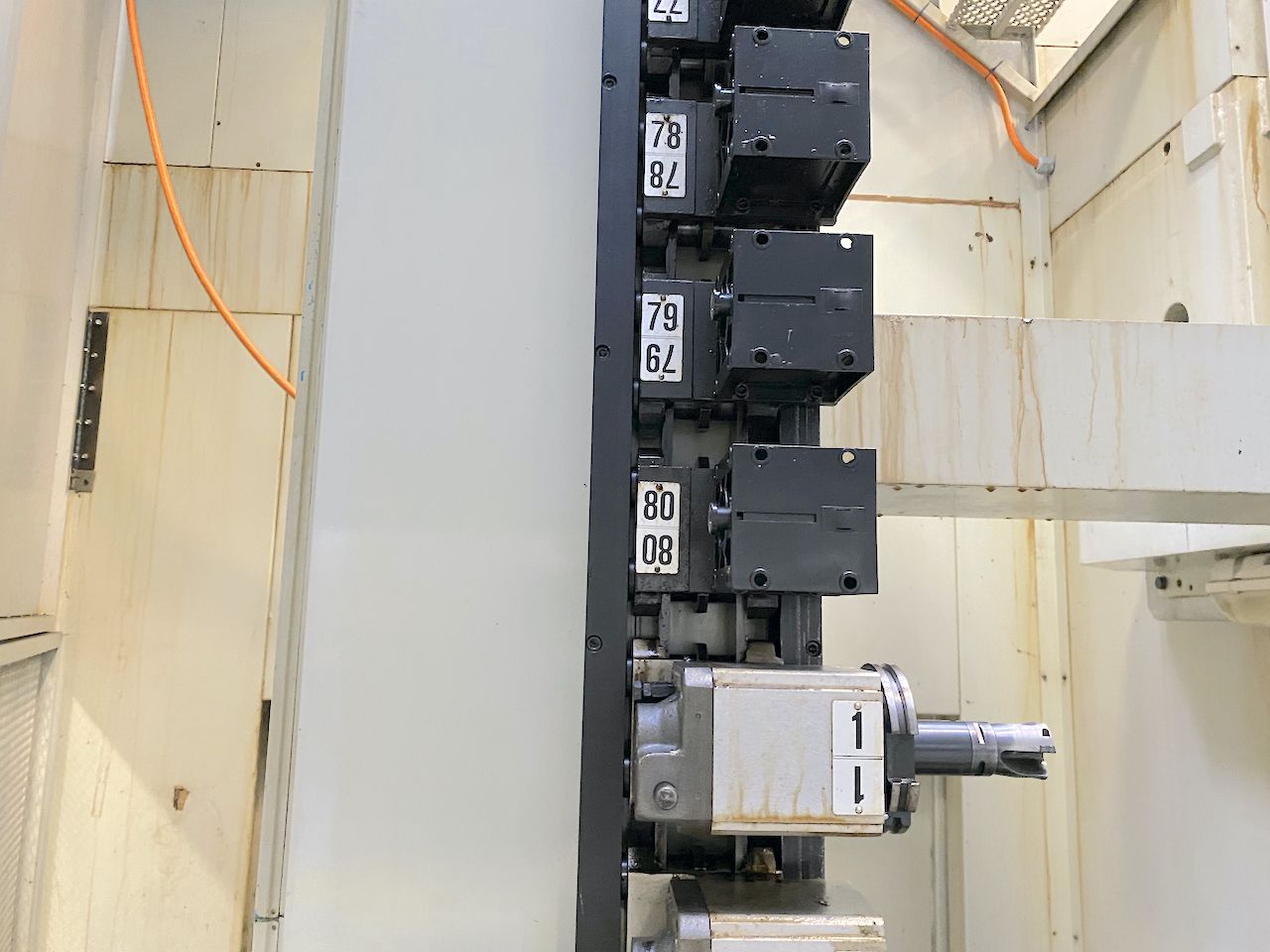

MAGAZZINO TESTE
Numero stazioni
12
Teste per tornitura in dotazione
2
Teste pre fresatura in dotazione
2
Sonde tastatore
1
EXTRA
A traversa mobile
Sì
Peso totale macchina
51000 Kg

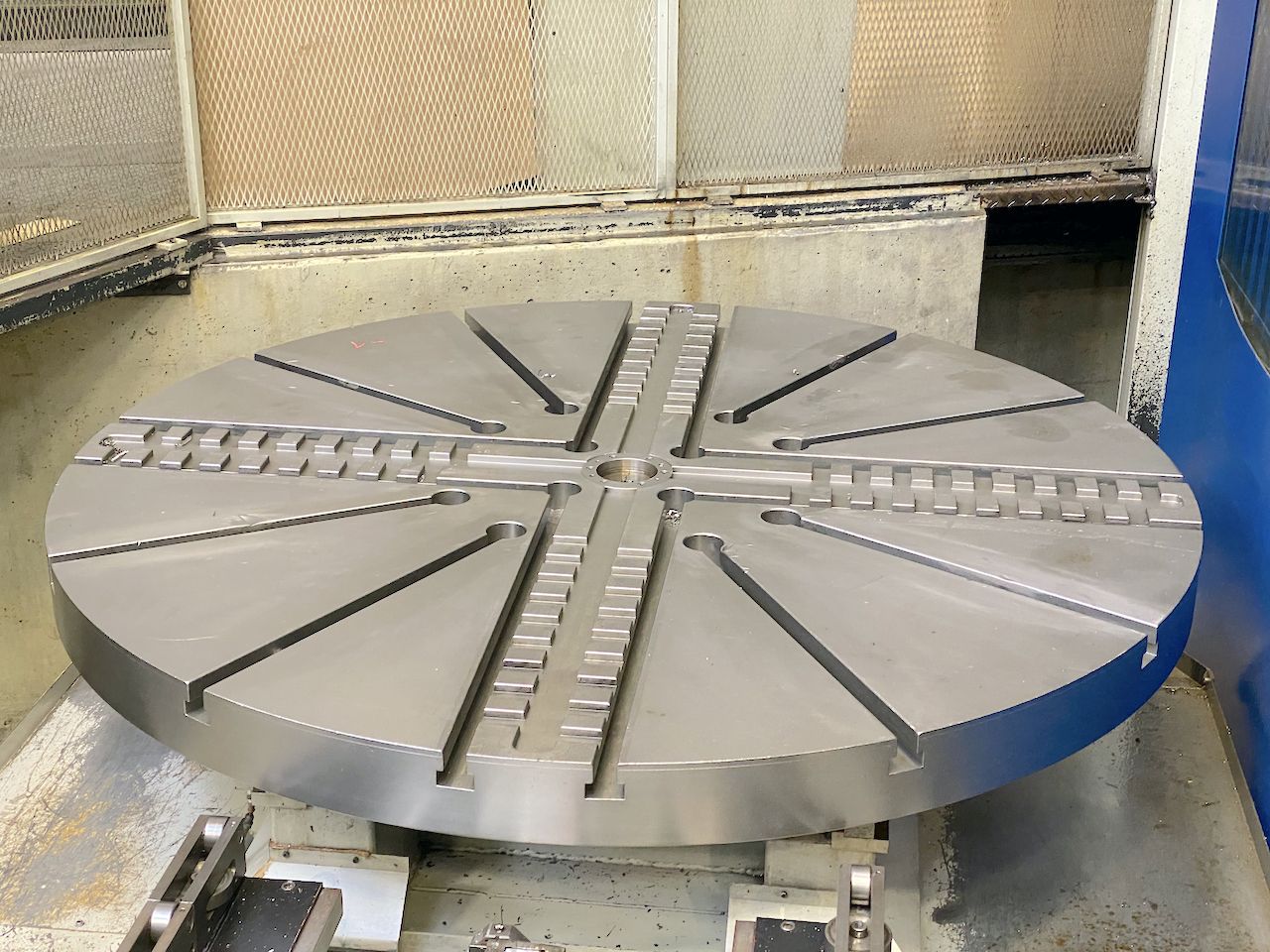

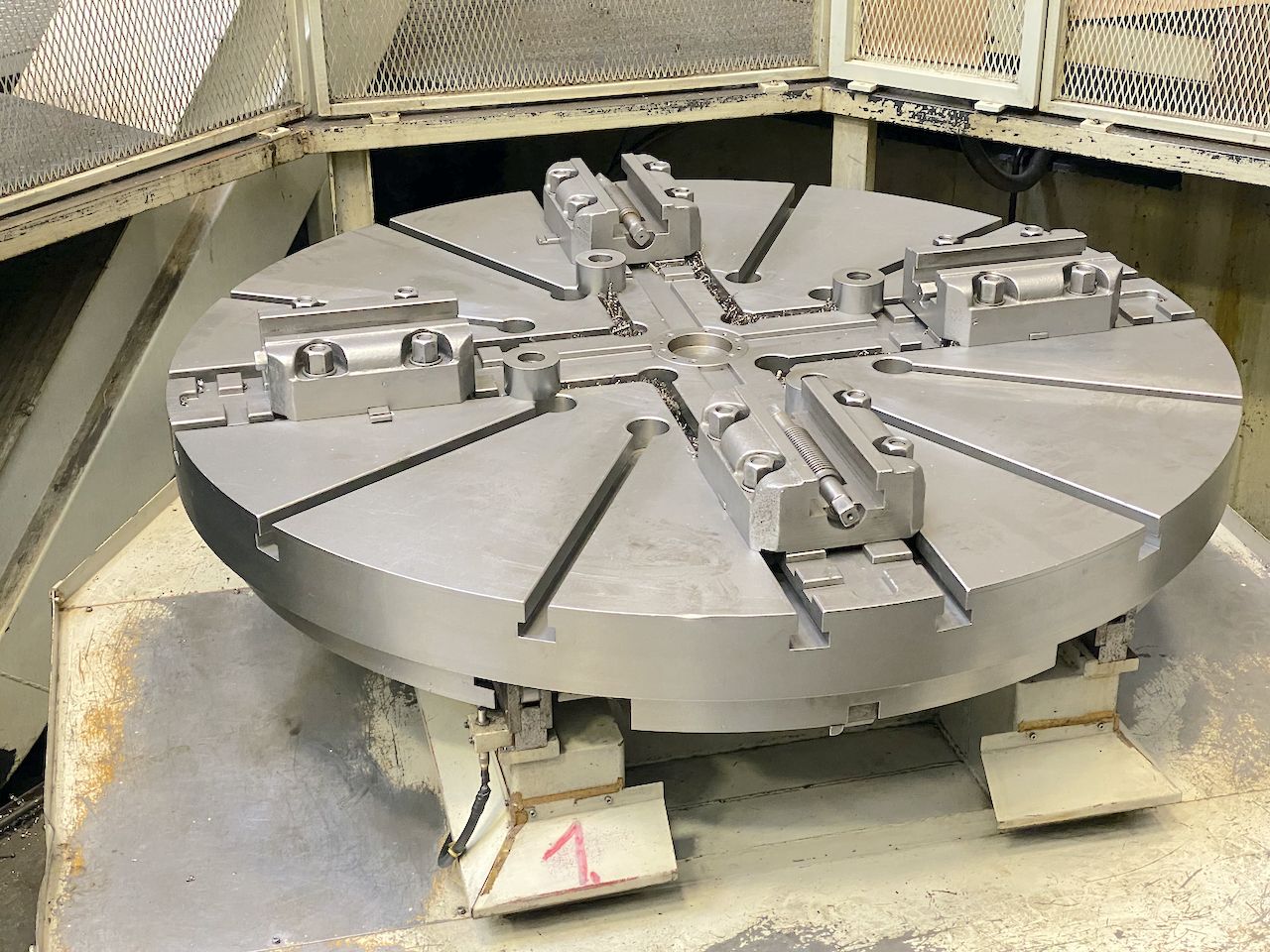

Piattaforma
2x1600m, 1x1800mm

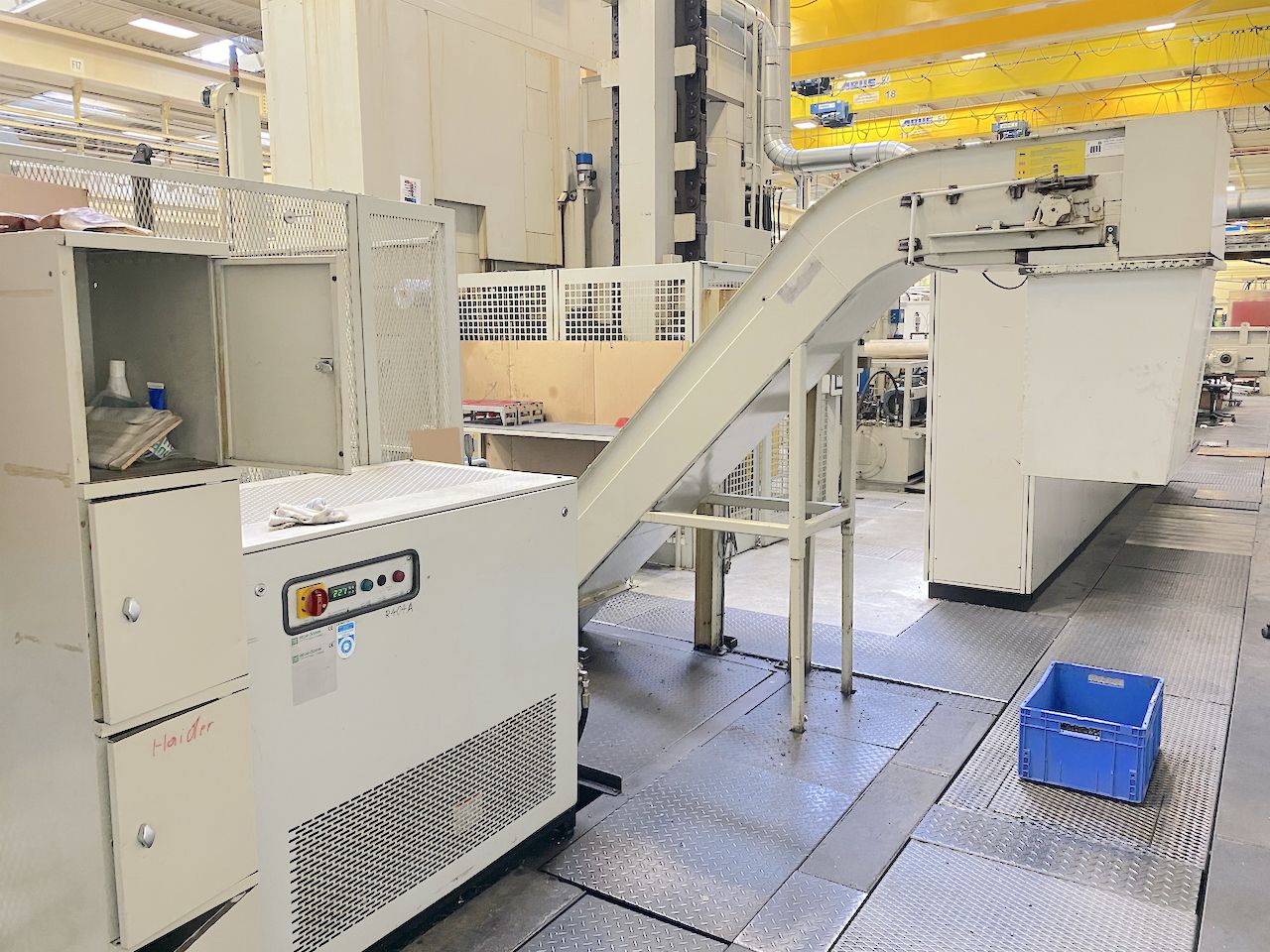

Evacuatore truciolo
Doppio evacuatore truciolo
Tastatore pezzo
si
Pompa refrigerante
si
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Protezioni
integrali
Aspiratore fumi
si
Disponibilità
pronta
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
